Audi A3 a S3 8Y (2020-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A3 a S3 8Y (2020–2022), získáš informace o poloze panelů pojistek uvnitř vozu a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A3 a S3 8Y – schéma pojistkové skříňky
Rok výroby: 2020, 2021.
Pojistka zapalovače cigaret/napájecí zásuvky v Audi A3 a S3 8Y je pojistka č. F40 v pojistkové skříňce v prostoru pro cestující.
Barva [Ampér]
- Černá [1]
- Fialová [3]
- Světle hnědá [5]
- Tmavě hnědá [15]
- Červená [10]
- Modrá [15]
- Žlutá [20]
- Bílá nebo průhledná [25]
- Zelená [30]
- Oranžová [40]

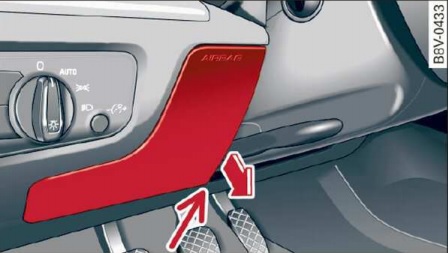

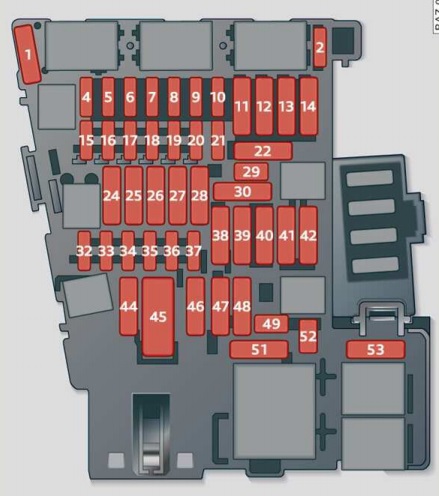

Pojistková skříňka v prostoru pro cestující
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Prvky motoru, AdBlue |
| F2 | Nastavení sedadla |
| F3 | – |
| F4 | Ovládací panel Infotainmentu
Infotainment komponenty. |
| F5 | Modul CAN |
| F6 | Páka převodovky (automatická převodovka);
Zámek řízení. |
| F7 | Ovládání klimatizace a topení;
Přídavné topení; Vyhřívání zadního okna; Monitorování tlaku v pneumatikách. |
| F8 | Spínač elektrické parkovací brzdy;
Spínač světel; Senzor deště a světla; Alarm proti krádeži; Diagnostický konektor; Modul střechy; Systém připojení alarmů; Ovládání úhlu světlometů. |
| F9 | Elektronika sloupku řízení |
| F10 | Displej audio-navigačního systému |
| F11 | Modul řízení levé strany elektrického systému vozidla |
| F12 | Prvky informačního a zábavního systému |
| F13 | Napínač bezpečnostního pásu na straně řidiče;
Airbag. |
| F14 | Ovládání ventilátoru topného a klimatizačního systému |
| F15 | Elektronická blokace sloupku řízení;
Modul řízení pohodlného přístupu. |
| F16 | TV tuner;
Telefonní anténa. |
| F17 | Přístrojová deska (kontrolky) |
| F18 | Zadní kamera |
| F19 | Polohování vozidla |
| F20 | Prvky motoru;
AdBlue; Systém nabíjení. |
| F21 | Sloupek řízení;
Modul spínače vyhřívání sloupku řízení. |
| F22 | – |
| F23 | – |
| F24 | Modul řízení pravé strany elektrického systému vozidla |
| F25 | Přední a zadní elektrická okna na straně řidiče |
| F26 | Vyhřívání sedadel |
| Č. | Popis |
|---|---|
| F27 | Modul řízení elektrického systému vozidla |
| F28 | Modul řízení napájení |
| F29 | Modul řízení elektrického systému vozidla;
Vnitřní osvětlení. |
| F30 | Diagnostický konektor |
| F31 | – |
| F32 | Přední kamera;
Parkovací systém; Senzor ACC; Asistent při změně jízdního pruhu. |
| F33 | Airbag |
| F34 | Tlačítka Auto Hold (brzda do kopce);
Vnitřní zvuk; Spínač světla zpátečky; Senzor teploty; Krk vyhřívání a napájení; Tlačítko zapnutí shora. |
| F35 | Senzor kvality vzduchu;
Automatické zatmavení zrcadla; Diagnostický konektor; Napájení středové konzoly. |
| F36 | Pravý světlomet (LED, Matrix LED) |
| F37 | Levý světlomet (LED, Matrix LED) |
| F38 | Baterie s vysokým napětím |
| F39 | Elektrická okna na předních a zadních bočních dveřích na straně spolujezdce |
| F40 | Zapalovač cigaret;
Zásuvka pro napájení. |
| F41 | Napínač bezpečnostního pásu na straně spolujezdce |
| F42 | Centrální zamykání |
| F43 | – |
| F44 | Pohon všech kol |
| F45 | Boční nastavení sedadla řidiče |
| F46 | – |
| F47 | Stěrač zadního okna |
| F48 | Vnější zvuk motoru |
| F49 | Senzor spojky;
Startování motoru; Baterie s vysokým napětím; Elektronika výkonu. |
| F50 | – |
| F51 | – |
| F52 | Modul řízení systému monitorování úrovně |
| F53 | Vyhřívání zadního okna |

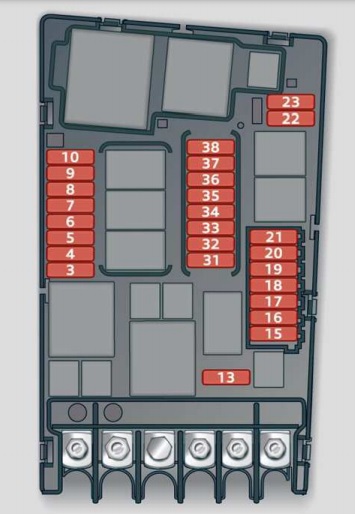

Pojistková skříňka v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | – |
| F2 | – |
| F3 | Modul řízení motoru |
| F4 | Prvky motoru;
Chlazení motoru; Přídavné topení; Čištění výfukových plynů. |
| F5 | Prvky motoru;
Systém palivové nádrže (nafta); Uzávěr CNG. |
| F6 | Spínač brzdového světla |
| F7 | Prvky motoru;
Vodní pumpa; Systém nádrže (benzínový motor); Elektrifikace. |
| F8 | Senzor vyhřívání kyslíku |
| F9 | Prvky motoru;
Výfukový otvor; Modul řízení času předehřevu. |
| F10 | Modul řízení paliva;
Palivové čerpadlo. |
| F11 | – |
| F12 | – |
| F13 | Čerpadlo převodového oleje |
| F14 | – |
| F15 | Klaxon |
| F16 | Elektronika napájení a řízení;
Prvky motoru; Zapalovací cívka; Modul možností. |
| F17 | Elektronická kontrola stability (ESC);
Modul řízení motoru. |
| F18 | Svorkovnice 30 (referenční napětí);
Monitorování baterie. |
| Č. | Popis |
|---|---|
| F19 | Stěrače |
| F20 | Systém alarmu proti krádeži |
| F21 | Automatická převodovka |
| F22 | Diagnostika svorky 50;
Řídicí jednotka motoru. |
| F23 | Startování motoru |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | Čerpadlo podtlaku;
Čerpadlo vody; Čerpadlo vysokého tlaku; Vstřikovače paliva. |
| F32 | – |
| F33 | Nádrž brzdového tlaku;
Obnova. |
| F34 | Asistence k brzdám |
| F35 | Systém klimatizace |
| F36 | Levý přední světlomet |
| F37 | Přídavné topení |
| F38 | Levý přední světlomet |
Audi A3 a S3 8Y – schéma pojistkové skříňky
Rok výroby: 2022.

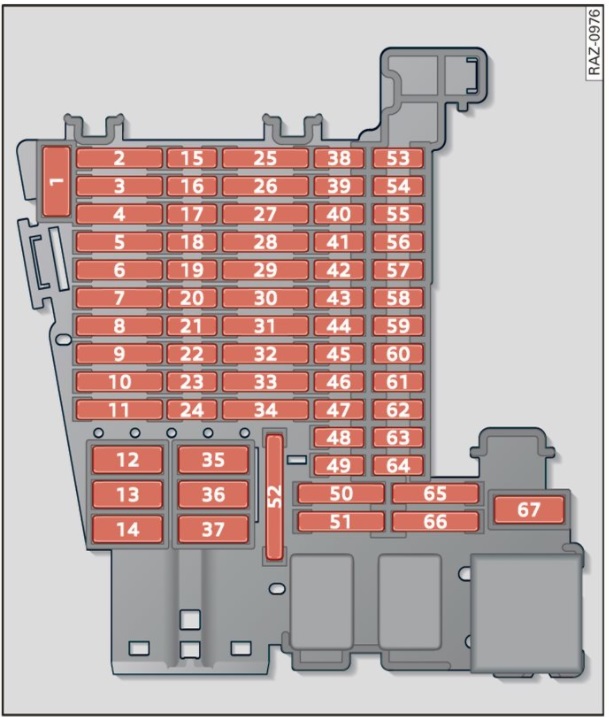

Pojistková skříňka v kabině
Volant vlevo
Volant vpravo
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| F1 | – |
| F2 | – |
| F3 | Tažné zařízení |
| F4 | Čištění výfukových plynů;
Prvky převodovky. |
| F5 | Páka automatické převodovky |
| F6 | Modul řízení elektrického systému vozidla |
| F7 | Modul řízení elektrického systému;
Kontrola vyhřívání sedadel. |
| F8 | Panoramatická skleněná střecha |
| F9 | Modul řízení předních dveří na straně řidiče;
Elektrické okno na zadní straně řidiče. |
| F10 | – |
| F11 | Tažné zařízení |
| F12 | Modul řízení elektrického systému vozidla |
| F13 | Modul řízení elektrického systému vozidla |
| F14 | Audio systém |
| F15 | – |
| F16 | Modul řízení airbagu |
| F17 | Čištění výfukových plynů |
| F18 | Zamknutí sloupku řízení;
Přístup a spuštění modulu řízení autorizace. |
| F19 | Přístrojový panel;
Modul připojení alarmů |
| F20 | USB;
Infotainment systém. |
| F21 | Modul řízení systémů asistence řidiče;
Systém kamer; Asistent jízdního pruhu; Kryt zavazadlového prostoru. |
| F22 | – |
| F23 | Bederní opěrka na straně předního spolujezdce |
| F24 | Modul řízení pohonu všech kol |
| F25 | Napínač bezpečnostního pásu, přední levý |
| F26 | Modul řízení předních dveří na straně spolujezdce;
Elektrické okno na zadní straně spolujezdce. |
| F27 | Napínač bezpečnostního pásu, přední pravý |
| F28 | Bod nouzového přerušení vysokonapěťové baterie |
| F29 | Tažné zařízení |
| Číslo | Popis |
|---|---|
| F30 | Systém infotainmentu |
| F31 | Tažné zařízení |
| F32 | – |
| F33 | Podpora beder na straně řidiče vpředu |
| F34 | – |
| F35 | Modul řízení elektrického systému vozidla |
| F36 | Ventilátor klimatizačního systému |
| F37 | Kryt zavazadlového prostoru |
| F38 | – |
| F39 | Sloupek elektronického řízení |
| F40 | Alarm proti krádeži |
| F41 | Diagnostický konektor |
| F42 | Páka automatické převodovky |
| F43 | Monitorování tlaku pneumatik;
Řízení klimatizace; Stacionární topení; Senzor vnitřní teploty; Relé vyhřívání zadního skla. |
| F44 | Senzor částic;
Modul řízení elektroniky střechy; Tlačítko parkovací brzdy; Alarm proti krádeži; Diagnostický konektor; Nastavení intenzity světlometů; Modul řízení otevírání dveří garáže; Spínač světel; Senzor světla a deště. |
| F45 | Sloupek elektronického řízení |
| F46 | Ovládání hlasitosti;
Centrální displej; Head-up displej. |
| F47 | Ovládání odpružení |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Napětí 12V |
| F58 | Modul řízení asistenčních systémů pro řidiče;
Přední kamera; Asistence při parkování. |
| F59 | Systém klimatizace;
Externí zvuk; Zpětné zrcátko; Spínač světla zpátečky; Panel ovládání centrální konzoly; Senzor kvality vzduchu; Relé zásuvky 12 V. |
| F60 | Diagnostický konektor |
| F61 | Senzor polohy spojky;
Systém elektrického tahu; Vysokonapěťová baterie. |
| F64 | Systém detekce pasažérů na straně spolujezdce;
Deaktivace kontrolky airbagu na straně spolujezdce. |
| F65 | Externí zvuk |
| F66 | Stěrač zadního skla |
| F67 | Odmlžovač zadního skla |

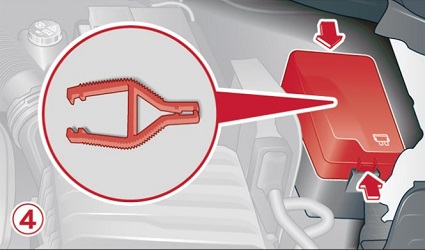

Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| F1 | – |
| F2 | Modul řízení systému převodovky;
Elektronická kontrola stability (ESC); ABS. |
| F3 | Prvky motoru;
Palivové čerpadlo; Klimatizace; Vysokonapěťová nabíječka; Elektrický pohon. |
| F4 | Levý světlomet |
| F5 | Pravý světlomet |
| F6 | – |
| F7 | Chlazení převodového oleje |
| F8 | Asistence při brzdění |
| F9 | Klaxon |
| F10 | Stěrače |
| F11 | Systém klimatizace |
| F12 | Modul řízení převodovky |
| F13 | Elektronická kontrola stability (ESC);
ABS. |
| F14 | Stacionární topení;
Generátor zvuku. |
| F15 | Elektronická kontrola stability (ESC);
ABS. |
| F16 | Automatická převodovka |
| Číslo | Popis |
|---|---|
| F17 | Čištění výfukových plynů;
Klimatizace; Stacionární topení. |
| F18 | Klimatizace;
Stacionární topení. |
| F19 | – |
| F20 | – |
| F21 | Modul řízení systému převodovky |
| F22 | Startování motoru |
| F23 | Modul řízení systému převodovky |
| F24 | Prvky motoru;
Modul diesel; Čištění výfukových plynů; Diagnostika úniků paliva; Senzor hladiny a teploty oleje; Chlazení motoru. |
| F25 | Prvky motoru;
Čištění výfukových plynů. |
| F26 | Prvky motoru;
Výfukové ventily; Diagnostika úniků paliva; Chlazení motoru; Chlazení převodového oleje; Čištění výfukových plynů. |
| F27 | Senzor ohřívaného kyslíku |
| F28 | Prvky motoru |
| F29 | Palivové čerpadlo;
Modul řízení převodovky. |
| F30 | Chlazení motoru |
| F31 | – |
| F32 | – |
| F33 | Klimatizace;
Stacionární topení. |
O Audi A3 a S3 8Y (2020-2022)
Modely Audi A3 a S3 8Y, vyráběné v letech 2020 až 2022, představují kombinaci moderního designu a pokročilých technologií. Tato vozidla jsou známá svou dynamikou a efektivitou, přičemž nabízejí různé možnosti motorizace, včetně benzínových a naftových motorů. Audi A3 je vybaveno sofistikovanými systémy asistence řidiče a pokročilým infotainmentem, což z něj činí ideální vozidlo pro městskou i dálkovou jízdu. Model S3, jako sportovnější verze, nabízí vyšší výkon a sportovní podvozek, což zaručuje vzrušující zážitek z jízdy.
Schéma pojistkové skříňky Audi A3 a S3 8Y
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A3 a S3 8Y, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v těchto modelech obvykle nachází v prostoru pro cestující, pod přístrojovou deskou, a také v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla.
