Audi S6 C5 (1997-2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi S6 C5 (1997–2005), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi S6 C5 (1997-2005) – schéma pojistkové skříňky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S6 C5 (1997-2005) je pojistka 33 v pojistkové skříňce

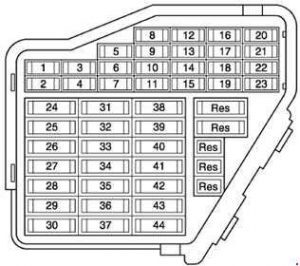

Pojistková skříňka přístrojové desky boční strana přístrojové desky

Číslo	[A]	Popis
1	5	Topný prvek, tryska stěrače vlevo Topný prvek, tryska stěrače vpravo
2	10	Spínač nouzových světel
3	5	Osvětlení odkládací schránky
4	5	Osvětlení evidenční tabule
5	10	Úroveň oleje/senzor teploty oleje Ventil regulace kompresoru, systém klimatizace Senzor vysokého tlaku Spínač tiptronic Řídicí jednotka monitor tlaku pneumatik Zařízení pro monitorování žárovek Mobilní telefon, který ovládá elektroniku řízení Ovladač a displej klimatizace/klimatizace Senzor kvality vzduchu Navigační systém s řídicí jednotkou CD přehrávače Řídicí jednotka autolovitelného odpružení Řídicí jednotka pro kontrolu výšky odpružení Řídicí jednotka telefonní/telematika Řídicí jednotka pro hlasové ovládání Řídicí jednotka asistence parkování Spínač zadní roletky
6	5	Centrální řídicí jednotka s blokováním
7	10	Řídicí jednotka ABS Senzor úhlu řízení Tlačítko TCS/ESP Spínač pedálu brzdy systému tempomatu (systém přímého vstřikování nafty) Spínač pedálu spojky
8	5	Řídicí jednotka telefonní/telematika Řídicí jednotka pro hlasové ovládání
9	10	Vyhřívané vnější zrcátko, strana řidiče Vyhřívané vnější zrcátko, strana předního pasažéra
10	5	Ovládání dosahu světlometů, řídicí jednotka
11	5	Automatické vnitřní zrcátko proti oslnění
12	10	Diagnóza připojení
13	10	Spínač brzdového světla Žárovky brzdy
14	10	Centrální řídicí jednotka s blokováním Paměť řídicí jednotky, sedadlo řidiče Paměť řídicí jednotky, sedadlo předního pasažéra Spínač odblokování zavazadlového prostoru Spínač vnitřního monitoru
15	10	Řídicí jednotka s displejem na přístrojové desce Relé izolace solárních článků Navigační systém s řídicí jednotkou CD přehrávače Paměťová řídicí jednotka zrcátek Přijímač rádia pomocný ovládaný rádiem
16	5	Senzor úhlu řízení
17	10	Řídicí jednotka monitor tlaku pneumatik Řídicí jednotka autolovitelného odpružení Spínač obousměrného rádia Řídicí jednotka asistence parkování
18	10	Hlavní žárovka, pravá Světlomet s tlumeným světlem – varovné světlo
19	10	Hlavní žárovka, levá
20	15	Žárovka s žárovkou s tlumeným světlem, pravá Motor ovládání dosahu světlometů, pravý
21	15	Žárovka s žárovkou s tlumeným světlem, levá Motor ovládání dosahu světlometů, levý

22	5	Boční žárovka, pravá Zadní žárovka, pravá
23	5	Boční žárovka, levá Zadní žárovka, levá
24	25	Automatický přerušovaný ostřikovač / relé stěrače Ovládání přerušovaných stěračů
25	30	Ovladač a displej klimatizace/klimatizace Relé izolace solárních článků Ventilátor vzduchu Relé magnetické spojky Relé pomocného ohřívače
26	30	Ovladač a displej klimatizace/klimatizace Spínač vyhřívaného zadního okna
27	15	Vyhřívaný volant Motor stěrače zadního okna
28	20	Palivové čerpadlo (napájecí čerpadlo) Řídicí jednotka palivového čerpadla Relé palivového čerpadla
29	30 20	Zapalovací cívka s výstupním stupněm (kód motoru BAS) Kontrola Motronic (kód motoru BAS) Výstupní stupeň Zapalovací cívka s výstupním stupněm Kontrola Motronic Ventily regulace rozvodu vačkového hřídele
30	20	Ovladač regulace posuvné střechy
31	15	Inhibitor startování a relé couvacího světla Spínač nouzových světel Spínač couvacích světel Diagnostické připojení Multifunkční spínač Relé zpoždění vypnutí zapalování Jednotka automatického řízení převodovky
32	20	Vstřikovače Spínač systému tempomatu
33	15	Zapalovač cigaret Zapalovač cigaret, zadní
34	15	Relé čerpadla sekundárního vzduchu Elektromagnetické ventily Ventil vstupu sekundárního vzduchu Ventil návratu vzduchu turbodmychadla Měřiče hmotnosti vzduchu Ohřívač pro lambda sondy Přepínací ventil sběrného potrubí
35	30	Přívěs s tlakovým litím
36	15	Spínač předních a zadních mlhových světel
37	20	Rádio Zesilovač se subwooferem Řídicí jednotka výběru antén Ovladač elektroniky řízení, navigace Tuner navigace/TV Navigační rozhraní Čtečka čipových karet
38	20	Jednotka centrálního řízení se zámkem
39	15	Spínač nouzových světel
40	25	Dvoutónové zvukové relé
41	25	Relé pro elektromagnetické ventily ABS (všechny modely na silnici)
42	25	Řídicí jednotka ABS
43	5	Rádio Ovladač elektroniky řízení, navigace
44	30	Relé pomocného ohřívače Relé izolace solárních článků 2 Regulátor vyhřívaného sedadla řidiče Regulátor vyhřívaného sedadla spolujezdce Spínač vyhřívaného zadního sedadla levého s regulátorem Spínač vyhřívaného zadního sedadla pravého s regulátorem

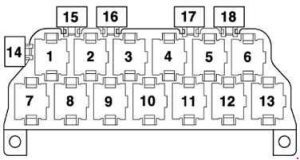

Podpora relé na 13 bodů, za přístrojovou deskou řidiče

Číslo	Popis
1	Relé dva tóny (telematika – USA) – J4
2	Relé alternativní pro zapojení – J442 Řídicí jednotka výstražného systému (taxi) – J85 Siréna relé (policejní vozidla) – J408 Relé výstražného systému, přepínání světel (speciální vozidla) – J549
3	Relé izolace solárních článků – J309 Řídicí jednotka výstražného systému (taxi) – J85 Siréna relé (policejní vozidla) – J408 Relé výstražného systému 2, hlavní proud blikající (speciální vozidla) – J461
4	Relé s inhibitorem startování – J207 Inhibitor startování a relé couvacího světla – J226
5	Relé magnetické spojky – J44 Relé pomocného ohřívače – J8
6	Relé mlhových světel – J5 Relé palivového čerpadla (TDI) – J17
7	Skupina multifunkčního ovládání volantu – J453
8	Skupina multifunkčního ovládání volantu – J453
9	Zařízení pro monitorování žárovek – J123
10	Zařízení pro monitorování žárovek – J123
11	Zrcadlo vnější skládací jednotky řízení systému – J351
12	Zrcadlo vnější skládací jednotky řízení systému – J351
13	Jednotka řízení Servotronic – J236
14	Pojistka taxametru – S182 Pojistka E (policejní vozidla) – S201 Pojistka relé hydraulického čerpadla (všechny modely silničních) – S279
15	Nepoužívá se
16	Pojistka výstražného systému (taxi) – S57 Pojistka B (policejní vozidla) – S202
17	Taxametr a pojistka výstražného systému (taxi) – S183 Pojistka C (policejní vozidla) – S203 Pojistka interkomunikačního systému (speciální vozidla) – S253 Pojistka mlhových světel (denní světla – Kanada) – S28
18	Nainstalováno v jakémkoli volném prostoru Alternátor pro zapojení – J442 (speciální vozidla) Výstražný systém II řídicí jednotka – J430 (taxi) Relé laser pro výstražný systém hlavních světel – J182 (policejní vozidla) Relé izolace solárních článků – J309 (taxi)

Mikrocentrála elektrická, za přístrojovou deskou řidiče

Číslo	Popis
1	Relé dvou tónů – J4
2	Relé pro vypouštění kontaktů X – J59
3	Relé hydraulického čerpadla hydrauliky převodovky s nízkým průtokem (modely allroad) – J555
4	Relé palivového čerpadla (benzínové motory) – J17 Relé žhavicích svíček (dieselové motory) – J52
5	Automatická přestávka / relé se spínačem – J31
6	Automatická přestávka / relé se spínačem – J31
A	Pojistka s regulací sloupku řízení – S275
B	Pojistka zadní rolety – S100
C	Systém varování 2 pojistky (taxi) – S181 Pojistka C (policejní vozidla) – S204 Pojistka pro nouzové odemknutí zadního krytu (speciální vozidla) – S195 Pojistka multifunkčního volantu (modrá) – S326, zaváděna postupně od 05.02

Podpora relé na 8 bodů, za přístrojovou deskou řidiče, za mikrocentrálou elektrickou

Číslo	Funkce
1	Relé pro elektromagnetické ventily – ABS s ESP – J106
2	Relé rychlosti ventilátoru topení – J101
3	Relé ventilátoru topení – J26 Relé cirkulace chladicí kapaliny – J151
4	Relé fungování ventilátoru topení – J138
5	Nepoužívá se
6	Relé automatického vyrovnávání kompresoru odpružení (modely allroad) – J403
7	Relé čerpadla návratu – ABS s ESP – J105
8	Relé ventilu uzávěrky chladicí kapaliny – J541
14	Termoregulace sedadla, tepelná pojistka na straně řidiče (terénní modely) – S44
15	Pojistka pro zásuvku 12 V – S184
16	Pojistka elektrická tepelná na čelní sklo – S37
17	Pojistka elektrická tepelná na zadní sklo – S43
18	Pojistka řídicí jednotky ABS – S123
19	Pojistka ventilátoru topení – S42
20	Pojistka skupiny řízení ventilátoru topení – S142
21	Pojistka tepelná s regulací sedadla, na straně řidiče – S44 Pojistka ventilátoru chladiče (modely allroad) – S42
22	Pojistka automatického vyrovnávání odpružení – S110
24	Pojistka tepelná s regulací sedadla, na straně předního spolujezdce – S80

Podpora relé, strana řidiče, za středním přístrojovým panelem

Číslo	Popis
1	Relé nízké tepelné energie – J359 Relé servoregulátoru brzdy – J569
2	Relé pomocného ohřívače – J8 Relé izolace solárních článků 2 – J354
3	Relé vysoké tepelné energie – J360
A	Nepoužívá se
B	Nepoužívá se
C	Pojistka dodatečného ohřívače 2 – S143 Pojistka relé hydraulické pumpy (servo brzda) – S279 Pojistka palivové pumpy – S81 (modely RS6; vozidla s levostranným pohonem)
D	Pojistka dodatečného ohřívače – S109 Pojistka palivové pumpy – S81 (modely RS6; vozidla s pravostranným pohonem)

Podpora relé na 3 body v pojistkové skříni, expanzní komora

Číslo	Popis
1	Relé čerpadla sekundárního vzduchu – J299 (modely RS6)
1a	Relé ventilátoru chladiče (modely allroad) – J26
1b	Relé cirkulace chladicí kapaliny (modely allroad) – J151 Relé doplňkového chladicího čerpadla – J496
2	Relé čerpadla sekundárního vzduchu – J299
3	Relé napájení Motronic (benzínové motory) – J271 Relé systému přímého vstřikování nafty (dieselové motory) – J322 Relé zpoždění vypnutí zapalování (automatická převodovka 01J) – J64
4	Relé čerpadla chlazení paliva – J445 Relé cirkulace chladicí kapaliny – J151 (modely RS6)
4a	Nepoužívá se
5	Pojistka řídicí jednotky motoru – S102 Pojistka elektroniky motoru (všechny modely na cestě) – S282
6	Nepoužívá se (vozidla s levostranným řízením) Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125 Pojistka pro žhavicí svíčky – motor, 4 válce – S39 Pojistka ventilátoru chladiče (modely allroad) – S94
7	Pojistka pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S39 Pojistka čerpadla sekundárního vzduchu (benzínové motory) – S130 Pojistka doplňkového ohřívače – S62 (vozidla s pravostranným řízením) do modelového roku 2000 Nepoužívá se (vozidla s pravostranným řízením)
8	Pojistka doplňkového ohřívače – S62 (vozidla s levostranným řízením) do modelového roku 2000 Nepoužívá se (vozidla s levostranným řízením)
9	Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125 Pojistka pro žhavicí svíčky – motor, 4 válce – S39 Pojistka ventilátoru chladiče (modely allroad) – S94 Pojistka čerpadla chladiva (modely RS6) – S78 Nepoužívá se (vozidla s pravostranným řízením)
10	Pojistka pro chlazení paliva – S262 Pojistka -1- (15) (automatická převodovka 01J) – S199 Pojistka skupiny řízení ventilátoru chladiče (všechny modely na cestě) – S142 Nepoužívá se (vozidla s pravostranným řízením)

Pojistka v expanzní komoře

Číslo	Popis
1	Pojistka -1- (30) (týká se pouze V8) – S204
2	Pojistka -2- (30) – S205
3	Pojistka přídavného ohřívače – S62

Pojistka v expanzní komoře (modely RS6)

Číslo	Popis
1	Pojistka -2- (30) – S205
2	Pojistka -1- (30) – S204
3	Šroubový spoj baterie
