Audi A3 a S3 8V (2012-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A3 a S3 8V (2012–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A3/S3 8V (2013-2018) – schéma pojistky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret/napájecí zásuvky v Audi A3/S3 je pojistka č. F40 v přístrojové desce.
Poloha pojistky
Kabina
Vozy s volantem na levé straně: umístěné za panelem blízko sloupku řízení.
Vozy s volantem na pravé straně: umístěné za krytem v odkládací schránce.
Motor
Nachází se v motorovém prostoru (levá strana)
Schémata pojistek
2013

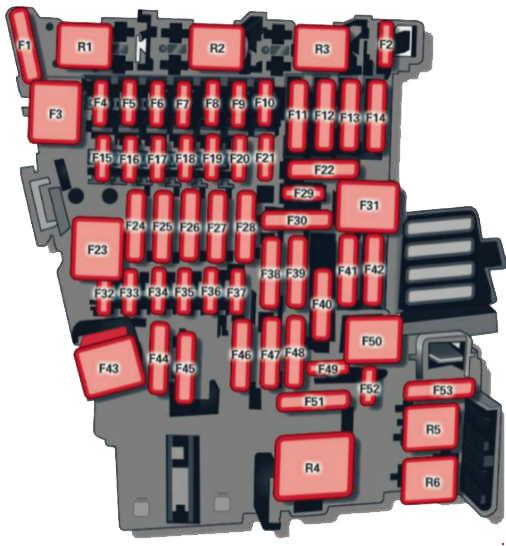

Panel přístrojů
Přiřazení pojistek v přístrojové desce (2013)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| F2 | Nastavení sedadla | 10 |
| F3 | Hydraulická pumpa pro měkkou střechu (Cabriolet) | 40 |
| F4 | Ovládací konzola MMI;
Komponenty MMI. |
7,5 |
| F5 | Gateway CAN | 5 |
| F6 | Systém alarmu proti krádeži | 5 |
| F7 | Konzola klimatizace/ topení;
Řadicí páka (automatická převodovka); Stacionární topení; Cívka relé pro vyhřívání zadního skla. |
10 |
| F8 | Diagnostika;
Spínač elektronické parkovací brzdy; Spínač světla; Senzor deště a světla; Vnitřní osvětlení. |
10 |
| F9 | Modul spínače sloupku řízení | 1 |
| F10 | Displej | 5 |
| F11 | Reverzibilní napínače pásů (strana řidiče) | 25 |
| F12 | Systém MMI | 15/20 |
| F13 | Řídicí jednotka pro kontrolu odpružení | 20 |
| F14 | Ventilátor klimatizace | 30 |
| F15 | Elektrický zámek sloupku řízení | 10 |
| F 16 | Systém MMI | 7,5 |
| F17 | Přístrojová deska | 5 |
| F18 | Kamera pro couvání | 7,5 |
| F19 | Řídicí jednotka pro systém komfortních klíčů | 7,5 |
| F23 | Externí osvětlení (pravá strana) | 40 |
| F24 | Panoramatická střecha/ ovládání měkké střechy (Cabriolet) | 20/30 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| F25 | Dveře na straně řidiče (např. elektrická okna) | 30 |
| F26 | Vyhřívání sedadla | 30 |
| F27 | Audio zesilovač | 30 |
| F28 | Ovládací jednotka pro měkkou střechu, elektronika (Cabriolet) | 5 |
| F29 | Vnitřní osvětlení | 7,5 |
| F31 | Externí osvětlení (levá strana) | 40 |
| F32 | Systémy asistence řidiče | 7,5 |
| F33 | Airbag | 5 |
| F34 | LED tlačítek/spínačů;
Cívka relé pro vyhřívání krku (Cabriolet); Relé elektrické zásuvky; Vnitřní zvuk; Spínač světla pro couvání; Senzor teploty; Senzor hladiny oleje. |
7,5 |
| F35 | Diagnostika;
Kontrola průtoku světlometů; Senzor kvality vzduchu; Zrcadlo s automatickým stmíváním. |
10 |
| F36 | Směrové světlo (pravá strana);
LED světlomet (pravá strana). |
15 |
| F37 | Směrové světlo (levá strana);
LED světlomet (levá strana). |
15 |
| F39 | Dveře na straně spolujezdce (např. elektrická okna) | 30 |
| F40 | Zapalovač cigaret;
Elektrická zásuvka. |
20 |
| F41 | Reverzibilní napínače bezpečnostních pásů (přední strana spolujezdce) | 25 |
| F42 | Centrální zamykání | 40 |
| F43 | Systém stěračů čelního skla | 30 |
| F44 | Pohon všech kol | 15 |
| F45 | Elektricky nastavitelné sedadlo (strana řidiče) | 15 |
| F47 | Zadní stěrač | 15 |
| F49 | Startování;
Senzor spojky. |
5 |
| F53 | Vyhřívání zadního skla | 30 |

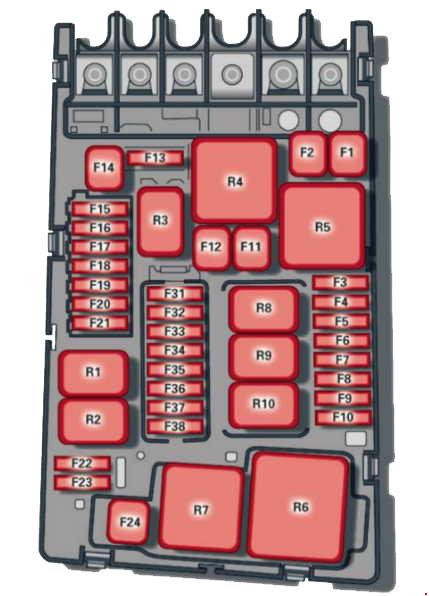

Motor
Přiřazení pojistek v motorovém prostoru (2013)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| F1 | Jednotka řízení ESC | 40 |
| F2 | Jednotka řízení ESC | 40 |
| F3 | Ovladač motoru (benzín/diesel) | 15/30 |
| F4 | Chlazení motoru, komponenty motoru;
Dodatečné cívky relé ohřívače (1+2); Relé čerpadla sekundárního vzduchu. |
5/10 |
| F5 | Komponenty motoru, systém nádrží | 7,5/10 |
| F6 | Senzor brzdového světla | 5 |
| F7 | Komponenty motoru, čerpadla chladicí kapaliny | 7,5/10/15 |
| F8 | Lambda sonda | 10/15 |
| F9 | Komponenty motoru;
Výfukový ventil; Jednotka řízení času předehřevu. |
5/10/20 |
| F10 | Vstřikovače paliva, ovladač paliva | 15/20 |
| F11 | Pomocné ohřívače, ohřívač 2 | 40 |
| F12 | Pomocné ohřívače, ohřívač 3 | 40 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| F13 | Jednotka řízení automatické převodovky | 15/30 |
| F15 | Klaksón | 15 |
| F 16 | Cívka zapalování;
Ventil uzavírání CNC (motor na zemní plyn). |
20/7,5 |
| F17 | Jednotka řízení ESC, jednotka řízení motoru | 7,5 |
| F18 | Terminál 30 (referenční napětí) | 5 |
| F19 | Stěrače | 30 |
| F20 | Klaksón | 10 |
| F22 | Diagnostický terminál 50 | 5 |
| F23 | Startování | 30 |
| F24 | Pomocné vytápění, vytápění 1 | 40 |
| F31 | Čerpadlo podtlaku | 15 |
| F32 | LED světlomety | 5 |
| F37 | Stacionární vytápění | 20 |
2015
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2015)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| F1 | Komponenty motoru | 30 |
| F2 | Nastavení sedadla | 10 |
| F3 | Víko hydraulické pumpy (kabriolet) | 40 |
| F4 | Kontrola MM, komponenty MMI | 7,5 |
| F5 | Gateway CAN | 5 |
| F6 | Systém alarmu proti krádeži | 5 |
| F7 | Kontrola klimatizace/topení;
Řadicí páka (automatická převodovka); Stacionární topení; Cívka relé topení zadního okna. |
10 |
| F8 | Diagnostika;
Elektrický spínač parkovací brzdy; Spínač světla; Senzor deště a světla; Vnitřní osvětlení. |
10 |
| F9 | Modul spínače sloupku řízení | 1 |
| F10 | Displej | 5 |
| F11 | Reverzibilní napínače bezpečnostních pásů na straně řidiče | 25 |
| F12 | Oblast MMI | 15 / 20 |
| F13 | Modul adaptivní kontroly akcelerátoru | 20 |
| F14 | Ventilátor systému klimatizace | 30 |
| F15 | Elektronická blokace sloupku řízení | 10 |
| F 16 | Oblast MMI | 7,5 |
| F17 | Přístrojová deska | 5 |
| F18 | Zadní kamera | 7,5 |
| F19 | Řídicí jednotka pro systém komfortních klíčů;
Systém nádrží |
7,5 |
| F20 | Systém nádrží | 7,5 |
| F21 | — | — |
| F22 | — | — |
| F23 | Externí osvětlení;
Vyhřívané trysky na čisticí prostředek. |
40 |
| F24 | Modul panoramatické kontroly pro otevíratelnou/elektromotorickou střechu;
Horní napájecí hák (kabriolet). |
20 / 30 |
| F25 | Boční dveře/dveře řidiče (např. elektrická okna) | 30 |
| F26 | Topení sedadla | 30 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| F27 | Zesilovač zvuku | 30 |
| F28 | Modul řízení napájení, elektronika (Cabriolet) | 5 |
| F29 | Vnitřní osvětlení | 7,5 |
| F30 | — | — |
| F31 | Vnější osvětlení | 40 |
| F32 | Systémy asistence řidiče | 7,5 |
| F33 | Airbag | 5 |
| F34 | Podsvícení tlačítek;
Cívky kabiny v relé topení (Cabriolet) a v relé zásuvky, vnitřní zvuk; Spínač světla pro couvání; Senzor teploty; Senzor hladiny oleje. |
7,5 |
| F35 | Diagnostika;
Systém řízení proudu světlometů; Senzor kvality vzduchu; Automatické ztmavení zpětného zrcátka. |
10 |
| F36 | Světlo odbočení vpravo;
Pravý LED světlomet. |
15 |
| F37 | Světlo odbočení vlevo;
Levý hlavní LED světlomet. |
15 |
| F38 | — | — |
| F39 | Boční dveře/přední dveře pro cestující (např. elektrická okna) | 30 |
| F40 | Zásuvka | 20 |
| F41 | Reverzibilní napínače bezpečnostních pásů na straně spolujezdce | 25 |
| F42 | Komponenty centrálního zamykání;
Systém stěračů čelního skla. |
40 |
| F43 | Světlomety, osvětlení | 30 |
| F44 | Pohon všech kol | 15 |
| F45 | — | — |
| F46 | — | — |
| F47 | — | — |
| F48 | — | — |
| F49 | Startování;
Senzor spojky; Cívka relé předních světlometů. |
5 |
| F50 | — | — |
| F51 | — | — |
| F52 | — | — |
| F53 | Ohřívač zadního skla | 30 |
Motor
Přiřazení pojistek v motorovém prostoru (2015)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| F1 | Modul řízení ESC | 40 |
| F2 | Modul řízení ESC | 40 |
| F3 | Modul řízení motoru (benzín/diesel) | 15 / 30 |
| F4 | Chlazení motoru, komponenty motoru;
Relé pomocné cívky vytápění (1+2); Relé čerpadla sekundárního vzduchu. |
5 / 10 |
| F5 | Komponenty motoru, systém nádrží | 7,5 / 10 / 15 |
| F6 | Senzor brzdového světla | 5 |
| F7 | Komponenty motoru, čerpadla vody | 7,5 / 10 / 15 |
| F8 | Senzor kyslíku | 10 / 15 |
| F9 | Komponenty motoru;
Výfukové ventily; Modul řízení času předehřevu; Ventil SULEV. |
5/10/20 |
| F10 | Vstřikovače paliva, modul řízení paliva | 15 / 20 |
| F11 | Pomocné vytápění 2 | 40 |
| F12 | Pomocné vytápění 3 | 40 |
| F13 | Modul řízení automatické převodovky | 15 / 30 |
| F14 | — | — |
| F15 | Klakson | 15 |
| F 16 | Zapalovací cívka | 5 / 20 |
| F17 | Modul ESC proti I;
Modul řízení motoru. |
7,5 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| F18 | Terminál 30 (referenční napětí) | 5 |
| F19 | Tergicristalli | 30 |
| F20 | Klakson | 10 |
| F21 | — | — |
| F22 | Diagnostika terminálu SO | 5 |
| F23 | Startování | 30 |
| F24 | Pomocné topení 1 | 40 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | Čerpadlo vakuum/čerpadlo vody (hybridní motor Plug-in) | 15 |
| F32 | LED světlomety | 5 |
| F33 | Paměť asistence při brzdění (hybridní motor Plug-in) | 5 |
| F34 | Paměť asistence při brzdění (hybridní motor Plug-in) | 5 |
| F34 | Relé (hybridní motor Plug-in) | 5 |
O Audi A3 a S3 8V (2012-2020)
Audi A3 a S3 8V, vyráběné v letech 2012 až 2020, jsou oblíbené modely kompaktních automobilů, které nabízejí kombinaci stylu, výkonu a technologie. Tato vozidla jsou známá svou precizní německou konstrukcí a kvalitními materiály v interiéru. Audi A3 je dostupné s různými motorizacemi, včetně benzínových a naftových motorů, přičemž S3 verze nabízí sportovnější ladění a vyšší výkon. Díky pokročilým technologiím a bezpečnostním prvkům jsou tyto modely ideální pro ty, kteří hledají spolehlivé a dynamické vozidlo.
Schéma pojistkové skříňky Audi A3 a S3 8V
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A3 a S3 8V, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou a v interiéru vozidla, nejčastěji v blízkosti palubní desky nebo v kufru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla.
