Audi Q5 8R (2009-2017) – pojistková skříň
V tomto článku nájdete diagramy poistkovej skrinky Audi Q5 8R (2009–2017), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).
Audi Q5 8R – schéma pojistkové skříně
**Rok výroby:** 2009, 2010, 2011, 2012.
Poistky zapalovače cigaret / zásuvky napájení v Audi Q5 jsou pojistky D1 (výstup centrální konzoly zadní), D2 (výstup centrální konzoly přední), D3 (výstup zavazadlového prostoru) a D4 (zapalovač cigaret) v zavazadlovém prostoru.
Panel pojistek na straně řidiče na přístrojové desce
Abyste se dostali k panelu pojistek umístěnému na straně řidiče přístrojové desky, otevřete dveře řidiče a odstraňte boční panel přístrojové desky jeho stlačením.
Audi Q5 – 8R první generace – Schéma panelu pojistek – strana řidiče na přístrojové desce
Panel pojistek A – černý |
||
| Číslo | Popis | Amperáž [A] |
|---|---|---|
| 1 | Dynamická kontrola | 5 |
| 3 | Homelink | 5 |
| 5 | Klimatická kontrola | 5 |
| 6 | Nastavení dosahu pravého světlometu | 5 |
| 7 | Nastavení dosahu levého světlometu | 5 |
| 8 | Modul řízení elektrického systému vozidla 1. | 5 |
| 9 | Adaptivní tempomat | 5 |
| 10 | Posun brány | 5 |
| 11 | Trysky kapaliny na mytí skel topení | 5 |
| 12 | Klimatická kontrola | 5 |
| 13 | Příprava pro mobilní telefon | 5 |
| 14 | Airbag | 5 |
| 15 | Terminál 15 | 25 |
| 16 | Motor terminálu 15 | 40 |
Panel pojistek B – hnědý |
||
| Číslo | Popis | Amperáž [A] |
| 1 | Zrcadlo se zpětným pohledem s automatickou funkcí zatemnění. | 5 |
| 2 | Senzor spojky | 5 |
| 3 | Čerpadlo paliva | 25 |
| 5 | Vyhřívání levého sedadla | 30 |
| 6 | Elektronický stabilizační program | 10 |
| 7 | Klakson | 25 |
| 8 | Motor regulátoru okna levých dveří | 30 |
| 9 | Motor stěračů | 30 |
| 10 | Elektronický stabilizační program | 25 |
| 11 | Levé dveře | 15 |
| 12 | Senzor deště a světla | 5 |
| Číslo | Popis | Amperáž [A] |
|---|---|---|
| 3 | Bederní opora | 10 |
| 4 | Dynamická kontrola | 35 |
| 5 | Odkládací schránka s klimatizací | 10 |
| 6 | Modul řízení systému
elektrického vozidla 1. |
35 |
| 7 | Modul řízení systému
elektrického vozidla 1. |
20 |
| 8 | Modul řízení systému
elektrického vozidla 1. |
30 |
| 9 | Panoramatická střecha | 20 |
| 10 | Modul řízení systému
elektrického vozidla 1. |
30 |
| 11 | Panoramatické zakrytí střechy | 20 |
| 12 | Elektronika pohodlí | 5 |
Schéma pojistek na straně spolujezdce na palubní desce
Abyste se dostali k schématu pojistek umístěnému na straně spolujezdce palubní desky, otevřete dveře spolujezdce a odstraňte boční panel palubní desky.
Audi Q5 – 1. generace 8R – Schéma pojistek – strana spolujezdce na palubní desce
Panel pojistek A – černý |
||
| Číslo | Popis | Amperáž [A] |
|---|---|---|
| 5 | Modul spínače
volantu. |
5 |
| 6 | Elektronický stabilizační program | 5 |
| 7 | Diagnostický konektor terminálu 15 | 5 |
| 8 | Přechod | 5 |
Panel pojistek B – hnědý |
||
| 1 | CD/DVD přehrávač | 5 |
| 2 | Modul spínače
výběru trakce Audi. |
5 |
| 3 | MMI/Rádio | 5/20 |
| 4 | Skupina přístrojů | 5 |
| 5 | Přechod | 5 |
| 6 | Blokování zapalování | 5 |
| 7 | Otočný spínač světla | 5 |
| 8 | Ventilátor klimatizačního systému | 40 |
| 9 | Blokování sloupku řízení | 5 |
| 10 | Klimatická kontrola | 10 |
| 11 | Diagnostický konektor terminálu 30 | 10 |
| 12 | Modul spínače
volantu. |
5 |

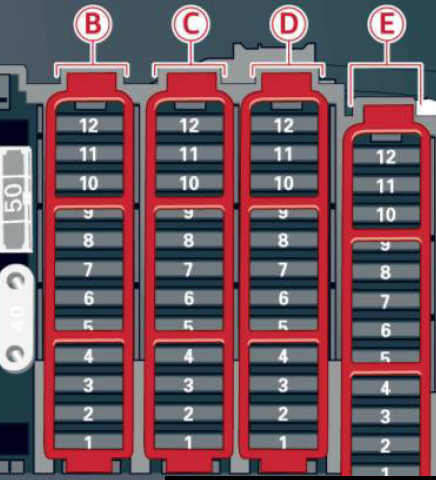

Schéma pojistek v zavazadlovém prostoru na pravé straně
Abyste se dostali k schématu pojistek umístěnému v zavazadlovém prostoru, odstraňte boční panel na pravé straně zavazadlového prostoru a otevřete kryt pojistky.
Audi Q5 – 1. generace 8R – Schéma schématu pojistek – Pravé místo zavazadlového prostoru
P panel pojistek A – černý |
||
| Číslo | Popis | Amperáž [A] |
|---|---|---|
| 1 | Modul řízení kapoty zavazadlového prostoru | 30 |
| 5 | Brzda parkovacího elektromechanického | 5 |
| 6 | Elektronická kontrola odpružení | 15 |
| 7 | Brzda parkovacího elektromechanického | 30 |
| 8 | Modul řízení systému
elektrického vozidla 2. |
30 |
| 10 | Modul řízení systému
elektrického vozidla 2. |
30 |
| 11 | Modul řízení systému
elektrického vozidla. |
20 |
| 12 | Terminál 30 | 5 |
P panel pojistek B – hnědý |
||
| Číslo | Popis | Amperáž [A] |
| 1 | Modul řízení kapoty zavazadlového prostoru | 30 |
| 2 | Vyhřívání sedadla
předního pravého. |
15 |
| 3 | Trasa měniče DCDC 1 | 40 |
| 4 | Trasa měniče DCDC 2 | 40 |
| 7 | Brzda parkovacího elektromechanického | 30 |
| 9 | Modul řízení pravých dveří | 30 |
| 11 | Modul řízení pravé strany dveří | 15 |
Pannello fusibili C – červená |
||
| Číslo | Popis | Amperáž [A] |
|---|---|---|
| 1 | Výstup zadního středového panelu | 15 |
| 2 | Přední výstup středového panelu;
Odkládací schránka s klimatizací. |
15 |
| 3 | Výstup zavazadlového prostoru | 15 |
| 4 | Zapalovač cigaret | 15 |
| 7 | Systém parkování | 7.5 |
| 8 | Třetí stěrač | 15 |
| 9 | Spínač parkovací brzdy
elektromechanický. |
5 |
| 10 | Boční asistent Audi | 5 |
| 12 | Terminál 15 modulů řízení | 5 |
Pannello fusibili D – černá |
||
| Číslo | Popis | Amperáž [A] |
| 3 | DSP zesilovač, rádio | 30 |
| 4 | MMI | 7.5 |
| 5 | Příprava na rádio;
navigace, mobilní telefon. |
5 |
| 6 | Zadní kamera | 5 |
| 7 | příprava pro mobilní telefon | 5 |
Vztahuje se na modely:
Audi Q5 1. generace benzín 8R (2.0 a 3.0 TFSI, Hybrid Quattro 2.0) a Diesel (2.0 a 3.0 TDI, SQ5 3.0 TDI).
Audi Q5 8R – schéma pojistkové skříně
**Rok výroby:** 2013, 2014, 2015, 2016, 2017.
Pojistky zapalovače cigaret / zásuvka napájení v Audi Q5 jsou pojistky D1 (výstup centrální konzoly zadní), D2 (výstup centrální konzoly přední), D3 (výstup zavazadlového prostoru) a pojistka C2 v zavazadlovém prostoru.
Levá strana palubní desky
Přiřazení pojistek na palubní desce (levá strana)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| A1 | Dynamické řízení | 5 |
| A2 | Elektronická kontrola stability – ESC (modul) | 5 |
| A3 | Senzor tlaku klimatizačního systému;
Elektromechanická parkovací brzda; Homelink; Automaticky stmívající vnitřní zrcátko; Senzor kvality vzduchu; Externí senzor vzduchu; Elektronická kontrola stability (tlačítko). |
5 |
| A4 | — | — |
| A5 | Aktivátor zvuku | 5 |
| A6 | Kontrola úhlu světlometů;
Přední světlo (směrová světla). |
5/7,5 |
| A7 | Světlomet (směrová světla) | 7,5 |
| A8 | Moduly kontroly (elektromechanická parkovací brzda, tlumič, čtyři sporty);
DC-DC převodník. |
5 |
| A9 | Adaptivní tempomat | 5 |
| A10 | Senzor změny převodového stupně/klouzání | 5 |
| A11 | Boční asistence | 5 |
| A12 | Kontrola úhlu světlometů;
Parkovací systém. |
5 |
| A13 | Airbag | 5 |
| A14 | Zadní stěrač (allroad) | 15 |
| A15 | Pomocná pojistka (přístrojová deska) | 10 |
| A16 | Pomocná pojistka 15 (motorový prostor) | 40 |
| B1 | — | — |
| B2 | Senzor světla brzdy | 5 |
| B3 | Čerpadlo paliva | 25 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| B4 | Senzor spojky | 5 |
| B5 | Vyhřívání sedadla vlevo s/bez ventilace sedadla | 15/30 |
| B6 | Elektronická kontrola stability (elektrická) | 5 |
| B7 | Klakson | 15 |
| B8 | Přední levé dveře (ovládání okna, centrální zamykání, zrcadlo, spínač, osvětlení) | 30 |
| B9 | Motor předního stěrače | 30 |
| B10 | Elektronická kontrola stability (ventily) | 25 |
| B11 | Modely se dvěma dveřmi:
ovládání okna zadního levého; Modely se čtyřmi dveřmi: zadní levé dveře (ovládání okna, centrální zamykání, spínač, osvětlení). |
30 |
| B12 | Senzor deště a světla | 5 |
| C1 | — | — |
| C2 | — | — |
| C3 | Bederní opěrka | 10 |
| C4 | Dynamické řízení | 35 |
| C5 | — | — |
| C6 | Systém mytí předního čelního skla;
Systém mytí světlometů. |
35 |
| C7 | Modul řízení elektrického systému vozidla 1 | 20 |
| C8 | Modul řízení elektrického systému vozidla 1 | 30 |
| C9 | Otevíratelná střecha | 20 |
| C10 | Modul řízení elektrického systému vozidla 1 | 30 |
| C11 | motor stínítka slunce | 20 |
| C12 | Systém upozornění na alarm proti krádeži | 5 |
Pravá strana palubní desky
Přiřazení pojistek v palubní desce (pravá strana)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| A1 | — | — |
| A2 | — | — |
| A3 | — | — |
| A4 | — | — |
| A5 | Modul spínače sloupku řízení | 5 |
| A6 | — | — |
| A7 | Diagnostický konektor terminálu 15 | 5 |
| A8 | Brána (diagnostické rozhraní Databus) | 5 |
| A9 | Přídavný ohřívač | 5 |
| A10 | — | — |
| A11 | — | — |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| A12 | — | — |
| B1 | Lettore CD/DVD | 5 |
| B2 | Wi-Fi | 5 |
| B3 | MMI/Radio | 5/20 |
| B4 | Cluster nástrojů | 5 |
| B5 | Gateway (modul řízení clusteru nástrojů) | 5 |
| B6 | Blokování zapalování | 5 |
| B7 | Spínač světla | 5 |
| B8 | Ventilátor systému klimatizace | 40 |
| B9 | Blokování sloupku řízení | 5 |
| B10 | Systém klimatizace | 10 |
| B11 | Diagnostický konektor terminálu 30 | 10 |
| B12 | Modul spínače sloupku řízení | 5 |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| A1 | ||
| A2 | — | |
| A3 | — | |
| A4 | — | |
| B1 | Modul řízení dveří zavazadlového prostoru | 30 |
| B2 | Modul řízení přívěsu | 15 |
| B3 | Modul řízení přívěsu | 20 |
| B4 | Modul řízení přívěsu | 20 |
| B5 | Elektromechanická parkovací brzda | 5 |
| B6 | Elektronická kontrola odpružení | 15 |
| B7 | Elektromechanická parkovací brzda | 30 |
| B8 | Externí osvětlení zadní | 30 |
| B9 | Quattro Sport | 35 |
| B10 | Externí osvětlení zadní | 30 |
| B11 | Centrální zamykání | 20 |
| B12 | Pojistka 30 | 5 |
| C1 | Modul řízení dveří zavazadlového prostoru | 30 |
| C2 | Zásuvka 12 V;
Zapalovač cigaret. |
20 |
| C3 | Trasa převodníku DC DC 1 | 40 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| C4 | Cesta konvertoru DCDC 2;
Amplifikátor DSP; Rádio. |
40 |
| C5 | — | — |
| C6 | — | — |
| C7 | Elektromechanická parkovací brzda | 30 |
| C8 | — | — |
| C9 | Přední pravé dveře
(ovládání okna, centrální zamykání, zrcadlo, spínač, osvětlení) |
30 |
| C10 | — | — |
| C11 | Zadní pravé dveře
(ovládání okna, centrální zamykání, spínač, osvětlení) |
30 |
| C12 | Příprava na mobilní telefon | 5 |
| E1 | Vyhřívání předního pravého sedadla | 15 |
| E2 | Automatické zatemnění zpětného zrcadla | 5 |
| E3 | Terminál palubní desky 30 | 30 |
| E 4 | MMI | 7,5 |
| E5 | Rádio | 5 |
| E6 | Zadní kamera | 5 |
| E7 | Vyhřívání zadního okna (allroad) | 30 |
| E8 | Zábava na zadních sedadlech | 5 |
| E9 | — | — |
| E10 | — | — |
| E11 | — | — |
| E12 | — | — |
