Audi A4 B7 (2004-2009) – pojistková skříň
V tomto článku najdete diagramy pojistkové skříňky Audi A4 B7 (2004–2009), získáte informace o poloze panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi A4 B7 (8E, 8H) (2004-2008) – pojistkové schéma
**Rok výroby:** 2004, 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A4 B7 (2004-2009) je pojistka 33 v pojistkové skříňce v prostoru pro cestující.
Pojistková skříňka v prostoru pro cestující
Poloha pojistkové skříňky: audi a4 b7 pojistky popis.
Pojistky audi a4 b7 se nacházejí ve skříňce nalevo od přístrojové desky:
Abyste se k nim dostali, je třeba otevřít levé boční dveře a odstranit boční panel přístrojové desky jeho stlačením.
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 1 | 10 A | Ovládání klimatizace;
Klimatronic. |
| 2 | 5A | Světla pro nohy |
| 3 | 5A | Vyhřívané trysky stěrače |
| 4 | 5A | Řídicí jednotka ventilátoru chlazení |
| 5 | 10 A | Zadní roleta;
Multifunkční spínač; Senzor hladiny oleje; Senzor teploty oleje; Navigační systém; Ovládání parkovací asistence. |
| 6 | 5A | Senzor kvality vzduchu;
Klimatronic; Vyhřívaná přední sedadla; Senzor vysokého tlaku klimatizace; Tlačítko TCS/ESP, |
| 7 | 10 A | Spínač kontroly trakce;
Spínač spojky; Kontrola ABS; Spínač brzdového pedálu. |
| 8 | 5A | Telefon;
Telefonní zesilovač. |
| 9 | 15A | Relé servo brzdy |
| 10 | 5A | Kontrola úhlu světlometů |
| 11 | 5A | Řídicí jednotka airbagu;
Kontrolka airbagu. |
| 12 | 10 A | Diagnostický konektor |
| 13 | 10 A | Řídicí jednotka, elektronika sloupku řízení |
| 14 | 10 A | Spínač brzdového světla |
| 15 | 10 A | Řídicí jednotka s displejem na přístrojové desce;
Navigační systém; CD přehrávač. |
| 16 | 5A | Otvírač garáže |
| 17 | 10 A | Senzor deště;
Systém denního svícení; Ovládání parkovací asistence. |
| 18 | 5A | |
| 19 | 15A | Mlhová světla |
| 20 | Nepoužívá se | |
| 21 | Nepoužívá se |
| Nr | Ampere [A] | Popis |
|---|---|---|
| 22 | 15A | Kontrola předních dveří vlevo;
Kontrola předních dveří vpravo. |
| 23 | 15A | Kontrola zadních dveří vlevo;
Kontrola zadních dveří vpravo. |
| 24 | 20A | Elektrická soustava komfortu |
| 25 | 30A | Ventilátor;
Klimatizace. |
| 26 | 30A | Vyhřívané zadní sklo |
| 27 | 30A | Řídicí jednotka detekce přívěsu |
| 28 | 20A | Čerpadlo paliva |
| 29 | Nepoužívá se | |
| 30 | 20A | Kontrola posuvné střechy |
| 31 | 15A | Spínač světel couvání;
Měřicí přístroj hmotnosti vzduchu; Kontrola automatické převodovky; Senzor světla; Relé startovacího motoru; Elektromagnet zámku ovládací knoflíky; Diagnostický konektor; Automatické zrcadlo proti oslnění. |
| 32 | Nepoužívá se | |
| 33 | 15A | Zapalovač cigaret |
| 34 | 30A | Zásuvka 12V |
| 35 | 30A | Zásuvka příslušenství |
| 36 | 30A | Řídicí jednotka napájení;
Motor stěrače zadního skla. |
| 37 | 30A | Kontrola napájení;
Čerpadlo ostřikovače světlometů. |
| 38 | 15A | Klaksón upozornění;
Elektrická soustava komfortu; Monitorování interiéru |
| 39 | 20A | Zesilovač zvuku rádia |
| 40 | 25A | Klaksón |
| 41 | Dodatečná řídicí jednotka topení;
Přijímač dálkového ovládání. |
|
| 42 | 30A | Řídicí jednotka ABS |
| 43 | 15A | Měřicí přístroj proudu vzduchu;
Řízení motoru; EGR; Hlavní relé; Řídicí jednotka motoru; Relé řídicí jednotky motoru. |
| 44 | 30A | Řídicí jednotka klímy |

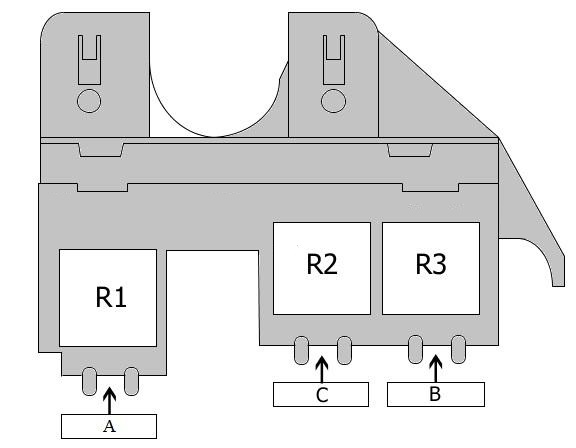

Pojistková skříňka a relé №1.
Schéma pojistkové skříňky.
legenda.
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | Nie je použité | |
| b | 40A | Přídavný ohřívač |
| C | 60A | Přídavný ohřívač |
| R1 | Speciální vozidla | |
| R2 | Relé nízkopodružného vytápění | |
| R3 | Relé vysoceefektivního vytápění |

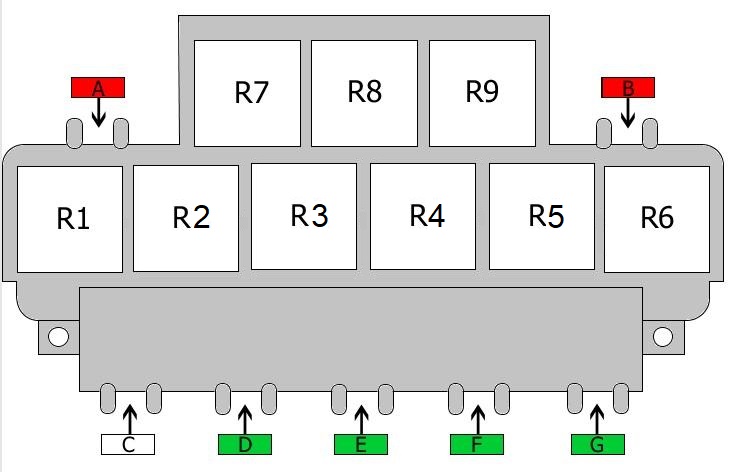

Pojistková skříňka a relé č. 2 v zóně pro cestující
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | 10 A | Zadní roleta |
| B1 | 10 A | 12V zásuvka |
| B2 | 10 A | Zadní roleta |
| C | nepoužívané | |
| D | 30A | Regulátor okna |
| E1 | 30A | Nastavení sedadla řidiče |
| E2 | 10 A | Nastavení sedadla řidiče |
| F | 30A | Regulátor okna |
| g | 30A | Modul tažení přívěsu |
| R1 | Relé čerpadla paliva;
Dodatečné relé čerpadla paliva. |
|
| R2 | Řídicí jednotka Servotronic | |
| R3 | Relé startovacího motoru | |
| R4 | Relé startovacího motoru;
Relé servo brzdy. |
|
| R5 | Vyhřívané relé zadního skla | |
| R6 | X relé vypouštění kontaktu | |
| R7 | Nepoužité | |
| R8 | Relé klaksonu | |
| R9 | Nepoužité |
Pojistková skříňka a relé č. 3 v zóně pro cestující
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | Nepoužívá se | |
| B | 10 A | Systém odstrašování škůdců |
| C | Nepoužívá se | |
| D | Nepoužívá se | |
| E | 40A | Speciální vozidla |
| F1 | 10 A | Speciální vozidla |
| F2 | 40A | Chladicí ventilátor (i 60A) |
| G | 30A | Chladicí ventilátor (používá se i 40A a 60A) |
| H | 40A | Řídicí jednotka ABS |
| R1 | Nepoužívá se | |
| R2 | Nepoužívá se | |
| R3 | Speciální vozidla | |
| R4A | Speciální vozidla | |
| R4B | Taxi balíček |

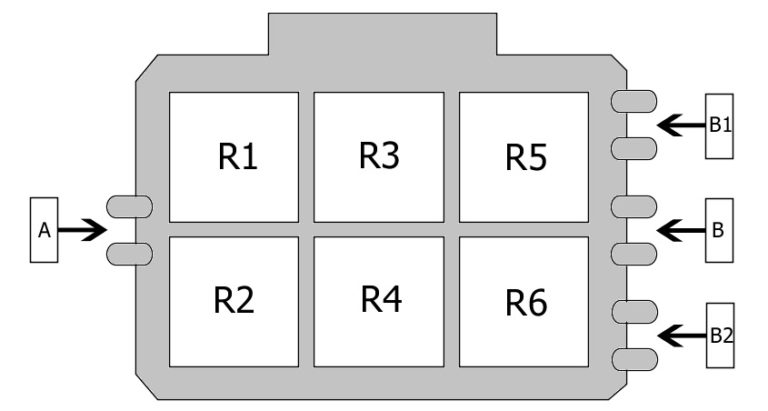

Pojistková skříňka v zóně pro cestující
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | Nepoužívá se | |
| B | Nepoužívá se | |
| B1 | Nepoužívá se | |
| B2 | Nepoužívá se | |
| R1 | Systém varování;
Dálková světla; Relé dálkových světel. |
|
| R2 | Speciální vozidla;
Taxi balíček. |
|
| R3 | Řídicí jednotka systému varování nebo relé sirény |
|
| R4 | Řídicí jednotka systému varování nebo relé sirény |
|
| R5 | Relé varování;
Pravá směrovka |
|
| R6 | Relé varování Levá směrovka nebo Nepoužívá se |

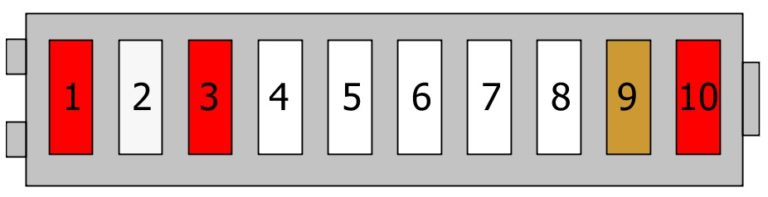

Pojistková skříňka č. 2 v oblasti pro cestující
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | 10 A | Speciální vozidla nebo taxi balíček |
| 2 | 25A | Speciální vozidla nebo varovný systém |
| 3 | 10 A | Speciální vozidla nebo taxi balíček |
| 4 | Speciální vozidla | |
| 5 | Speciální vozidla | |
| 6 | Speciální vozidla | |
| 7 | Speciální vozidla | |
| 8 | Speciální vozidla | |
| 9 | 5A | Speciální vozidla nebo rádio |
| 10 | 10 A | Speciální vozidla nebo zásuvka 12V |

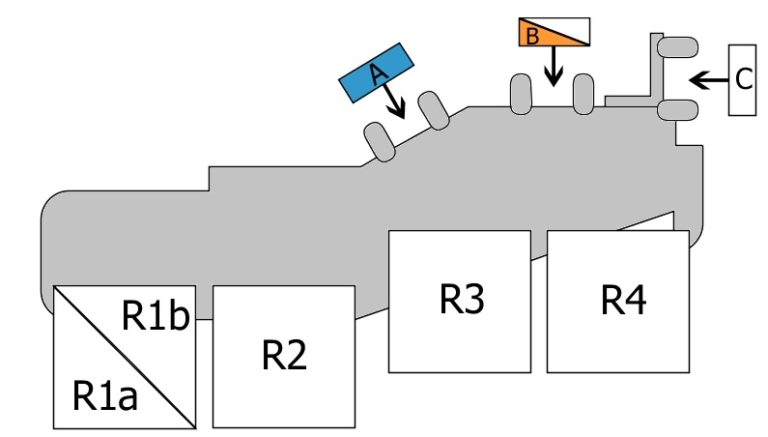

Pojistková skříňka v motorovém prostoru Audi A4 (B7)
Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | 15A | Elekronika motoru |
| B1 | Nepoužité | |
| B2 | 40A | Čerpadlo sekundárního vstřikování vzduchu |
| C | Nepoužité | |
| D | 20A | Řídicí jednotka motoru |
| E | 15A | Vstřikovače |
| F | Nepoužité | |
| G | 15A | Elekronika motoru |
| R1a | Nepoužité | |
| R1b | Nepoužité | |
| R2 | Hlavní relé | |
| R3 | Relé čerpadla sekundárního vzduchu | |
| R4 | Nepoužité |
Toto platí pro modely motoru:
2004, 2005, 2006, 2007 a 2008 Audi A4 B7 Benzín (1.6, 1.8T, 2.0, 3.2) a Diesel (1.9 TDI, 2.5 TDI, 2.7 TDI a 3.0 TDI), S4, RS4.
