Audi 90 B3 (1986-1991) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi 90 B3 (1986–1991), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

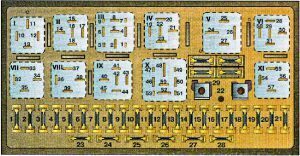

Audi 90 B3 (1986-1991) – schéma pojistek
Rok výroby: 1986, 1987, 1988, 1989, 1990, 1991
| Číslo |
Funkce |
Proud(A) |
| 1 |
Světlomety mlhové, zadní světlo mlhové
|
15 |
| 2 |
Světla nouzového blikání
|
15 |
| 3 |
Klaksón, brzdová světla
|
25 |
| 4 |
Čtecí světla, zavazadlový prostor, zapalovač cigaret, vnitřní osvětlení, zrcátko na líčení, palubní počítač, rádio, hodiny, klimatizace, systém alarmu
|
15 |
| 5 |
Ventilátor chlazení chladiče
|
30 |
| 6 |
Boční směrovky, parkovací světla, vpravo
|
5 |
| 7 |
Boční směrovky, parkovací světla, vlevo
|
5 |
| 8 |
Hlavní světlomet, pravý, dálková světla
|
10 |
| 9 |
Hlavní světlomet, levý, dálková světla
|
10 |
| 10 |
Světla s nízkým výkonem, pravá
|
10 |
| 11 |
Světla s nízkým výkonem, levá
|
10 |
| 12 |
Přístrojová deska, světla couvání, Auto-Check, tempomat, ABS, palubní počítač, uzamykání diferenciálů, elektronický termický spínač, řídicí jednotka ventilu regulace, řídicí jednotka provozu ventilátoru chlazení chladiče
|
15 |
| 13 |
Palivové čerpadlo, regulátor topení
|
15 |
| 14 |
Šuplík, motorový prostor, osvětlení registrační značky
|
5 |
| 15 |
Stěrače předního skla, termický spínač, ventilátor chlazení chladiče, směrovky, spínač tlaku klimatizačního systému
|
25 |
| 16 |
Vyhřívací prvek zadního okna, vyhřívací prvek vnějšího zrcátka
|
30 |
| 17 |
Ventilátor čerstvého vzduchu, klimatizace
|
30 |
| 18 |
Elektrická zrcátka, stěrač zadního okna (Coupé)
|
5 |
| 19 |
Centrální zamykání, systém vyhřívané uzávěrky
|
10 |
| 20 |
Ventilátor chlazení chladiče (krok 1), chlazení chladiče po práci
|
30 |
| 21 |
Diagnostika
|
10 |
| 21 |
Zadní zapalovač
|
25 |
| 22 |
Nepoužíváno
|
– |
| 23 |
Elektrická sedadla s pamětí, elektricky nastavitelné sedadlo
|
30 |
| 24 |
Kontrola motoru I
|
10 |
| 25 |
Vyhřívaná sedadla
|
30 |
| 26 |
Denní světla (Kanada)
|
5 |
| 27 | Kontrola motoru I (od září 1987) | 10 |
| 28 |
Kontrola motoru II
|
15 |
| 29 |
Náhradní pojistky
|
15 |
| Relé | ||
| I |
Mlhová světla, J5
|
|
| II | do roku 1990: chlazení chladiče (fáze 2), J101
od roku 1990: Nepoužíváno |
|
| III |
Řídicí jednotka systému chlazení ventilátoru chladiče, J138
|
|
| IV | do roku 1990: nepoužíváno
od roku 1990: Stěrač světlometů, J39 |
|
| V |
Relé pro snížení zatížení, J18
|
|
| VI | do roku 1990: ventilátor čerstvého vzduchu A/C, J11
od roku 1990: Relé ventilátoru chladiče s vysokou rychlostí, J101 |
|
| VII |
Klaxon, J4
|
|
| VIII | Můstek mezi kontakty 36 a 38 pro manuální převodovky
Automatické převodovky, J60 |
|
| IX |
Přerušovaný ostřikovač / stěrač, J31
|
|
| X |
Palivové čerpadlo, J17
|
|
| XI |
Ventilátor chlazení chladiče (krok 1), J26
|
|

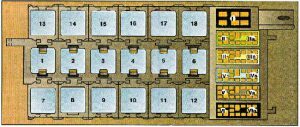

Pomocný panel relé
| Číslo | Funkce |
| 1 |
Systém ABS, J156
|
| 2 |
Bezpečnostní pás, rádio, upozornění na parkování, J152
|
| 3 |
Kontrolér vnitřního osvětlení, J140
|
| 4 |
Řídicí jednotka spojky A/C, J153
|
| 5 |
Nepoužívá se
|
| 6 | Dynamické upozornění na tlak oleje (bez Auto-Check), J114
Kontrolér lampy, přední (s funkcí Auto-Check), J123 |
| 7 |
Nepoužívá se
|
| 8 |
Nepoužívá se
|
| 9 |
Nepoužívá se
|
| 10 |
Nepoužívá se
|
| 11 |
Nepoužívá se
|
| 12 |
Automatický spínač (elektrická sedadla s pamětí, elektrické ovládání oken, otevírací střecha), S43
|
| 13 |
Kontrolér vyhřívání sedadla, spolujezdec. J132
|
| 14 |
Kontrolér vyhřívání sedadla, kontrolér, J131
|
| 15 | Relé otevírací střechy, J139
Otevírací střecha a řídicí jednotka elektrického okna, J139 |
| 16 |
Otevírací střecha a řídicí jednotka elektrického okna, J139
|
| 17 |
Adaptér rozdělovače drátu, (volitelný konektor zařízení)
|
| 18 |
Nepoužívá se
|
O Audi 90 B3 (1986-1991)
Audi 90 B3, vyráběné v letech 1986 až 1991, je elegantní sedan, který se vyznačuje robustním designem a spolehlivými jízdními vlastnostmi. Tento model byl vybaven různými motorizacemi, včetně benzinových motorů o objemu od 1,8 do 2,3 litru, které nabízely vyvážený výkon a efektivitu. Audi 90 B3 bylo známé svou kvalitní konstrukcí a pohodlným interiérem, což ho činilo oblíbeným mezi řidiči, kteří hledali spolehlivé a komfortní vozidlo pro každodenní použití.
Schéma pojistkové skříňky Audi 90 B3
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi 90 B3, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování jeho elektrických součástí.
