Audi A4 a S4 B9/8W (2017-2022) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Audi A4 a S4 B9/8W (2017–2022), získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi A4 a S4 B9/8W – schéma poistky
Rok výroby: 2017, 2018, 2019.
Pojistka zapalovače cigaret / elektrická zásuvka v Audi A4 a S4 je pojistka č. 6 (černá tabulka pojistek C) uvnitř pojistkové skříně v prostoru pro nohy řidiče / spolujezdce.
Poloha pojistkové skříně
Prostor pro nohy řidiče / předního spolujezdce
Vozy s volantem vlevo: Nachází se pod opěrkou nohou.
Vozy s volantem vpravo: za panelem pod odkládací schránkou.
Kabina na straně řidiče
Zavazadlový prostor
Nachází se na levé straně zavazadlového prostoru za obložením.
Schémata pojistkové skříně
2017
Prostor pro nohy řidiče / předního spolujezdce (LHD)
Prostor pro nohy předního spolujezdce (RHD)
Přiřazení pojistek v prostoru pro cestující (nohy) (2017)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel hnědý A | |
| 1 | – |
| 2 | Senzor hmotnostního průtoku vzduchu;
Nastavení vačky. |
| 3 | Výfukový otvor;
Palivové vstřikovače; Vstup chladiče. |
| 4 | Vakuová pumpa;
Čerpadlo teplé vody; Senzor pevných částic; Senzor bionafty. |
| 5 | Senzor brzdového světla |
| 6 | Ventily motoru |
| 7 | Vyhřívaný kyslíkový senzor;
Senzor hmotnostního průtoku vzduchu. |
| 8 | Čerpadlo vody;
Vysokotlaké čerpadlo; Vysokotlaký regulační ventil. |
| 9 | Čerpadlo teplé vody |
| 10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| 11 | Senzor polohy pedálu spojky |
| 12 | Ventily motoru |
| 13 | Ventilátor chladiče |
| 14 | Palivové vstřikovače |
| 15 | Zapalovací cívky |
| 16 | Palivové čerpadlo |
| Panel červený B. | |
| 1 | Systém alarmu proti krádeži |
| 2 | Řídicí modul motoru |
| 3 | Bederní opěrka |
| 4 | Mechanismus volby automatické převodovky |
| 5 | Klaksón |
| 6 | Elektromechanická parkovací brzda |
| 7 | Řídicí modul brány |
| 8 | Vnitřní světla |
| 9 | – |
| 10 | Řídicí modul airbagu |
| 11 | Elektronická kontrola stability (ESC) |
| 12 | Diagnostický konektor;
Senzor světla a deště |
| 13 | Systém klimatizace |
| 14 | Řídicí modul předních dveří vpravo |
| 15 | Kompresor klimatizace |
| Panel černý C | |
| 1 | Vyhřívání předních sedadel |
| Číslo | Popis |
|---|---|
| 2 | Stěrače |
| 3 | Elektronika levého světlometu |
| 4 | Panoramatická skleněná střecha / posuvná střecha / otevírací střecha |
| 5 | Modul řízení levých předních dveří |
| 6 | Dveře |
| 7 | Modul řízení pravých zadních dveří |
| 8 | – |
| 9 | Elektronika pravého světlometu |
| 10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| 11 | Modul řízení levých zadních dveří |
| Černý panel D | |
| 1 | Větrání sedadla;
Zrcadlo; Ovládání systému klimatizace vzadu. |
| 2 | Brána;
Systém klimatizace. |
| 3 | Nastavení zvuku aktátoru, zvuk výfuku |
| 4 | Senzor polohy pedálu spojky |
| 5 | Startování motoru |
| 6 | – |
| 7 | – |
| 8 | Homelink |
| 9 | Adaptivní tempomat |
| 10 | – |
| 11 | Kamera |
| 12 | Světlomet Matrix LED a pravý světlomet LED |
| 13 | Světlomet Matrix LED a levý světlomet LED |
| 14 | Stěrač zadního skla |
| Červený panel E. | |
| 1 | Zapalovací cívky |
| 2 | Ventily pro nádrže na zemní plyn |
| 3 | – |
| 4 | – |
| 5 | Podpora motoru |
| 6 | Automatická převodovka |
| 7 | Přístrojová deska |
| 8 | Systém klimatizace (ventilátor) |
| 9 | – |
| 10 | Dynamické ovládání |
| 11 | Startování motoru |
Kabina na straně řidiče
Přiřazení pojistek v kabině na straně řidiče (2017)
| Číslo | Popis |
|---|---|
| 1 | – |
| 2 | Telefon |
| 3 | – |
| 4 | Head-up displej |
| 5 | Hudební rozhraní Audi |
| 6 | Ovládací prvky přední klimatizace |
| 7 | Zámek sloupku řízení |
| 8 | Displej infotainment systému |
| 9 | Sada ukazatelů |
| 10 | Jednotka infotainmentu |
| 11 | Spínač světla |
| 12 | Elektronika sloupku řízení |
| 13 | – |
| 14 | Infotainment systém |
| 15 | – |
| 16 | Vyhřívání volantu |

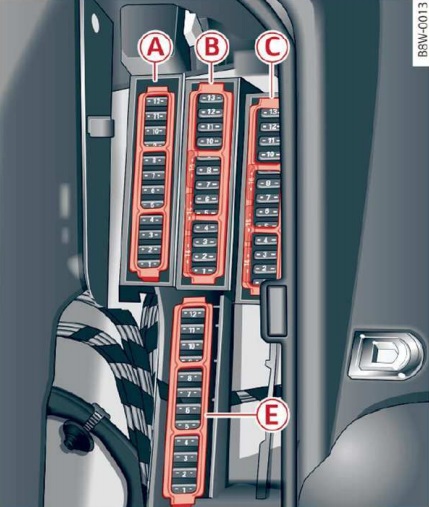

Levá strana zavazadlového prostoru
Přiřazení pojistek v levém zavazadlovém prostoru (2017)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Černý panel A | |
| 1 | – |
| 2 | Ohřívač čelního skla |
| 3 | Ohřívač čelního skla |
| 4 | – |
| 5 | Kontrola odpružení |
| 6 | Automatická převodovka |
| 7 | Ohřívač zadního skla |
| 8 | Vyhřívání zadních sedadel |
| 9 | Zadní světla |
| 10 | Napínač bezpečnostního pásu vlevo |
| 11 | Centrální zamykání |
| 12 | Víko elektrického zavazadlového prostoru |
| Červený panel B. | |
| – | Není přiděleno |
| Hnědý panel C | |
| 1 | – |
| 2 | Telefon |
| 3 | Bederní opora |
| 4 | Boční asistent Audi |
| 5 | – |
| Číslo | Popis |
|---|---|
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Homelink |
| 13 | Kamera pro couvání;
Periferní kamery. |
| 14 | Zadní světla vpravo |
| 15 | – |
| 16 | Napínač bezpečnostního pásu vpravo |
| Červený panel E. | |
| 1 | – |
| 2 | Audio zesilovač |
| 3 | Ohřívání AdBlue |
| 4 | – |
| 5 | Závěs pro přívěs (světlo vpravo) |
| 6 | – |
| 7 | Závěs pro tažení |
| 8 | Závěs pro přívěs (světlo vlevo) |
| 9 | Závěs pro přívěs (zásuvka) |
| 10 | Sportovní diferenciál |
| 11 | Ad Blue |
Audi A4 a S4 B9/8W – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Pojistka zapalovače cigaret / elektrická zásuvka v Audi A4 a S4 je pojistka č. 6 (černá tabulka pojistek C) v pojistkové skříni v prostoru pro nohy řidiče / cestujícího.
| Barva | Ampér [A] |
|---|---|
| Černá | 1 |
| Fialová | 3 |
| Světle hnědá | 5 |
| Hnědá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žlutá | 20 |
| Bílá nebo průhledná | 25 |
| Zelená | 30 |
| Oranžová | 40 |

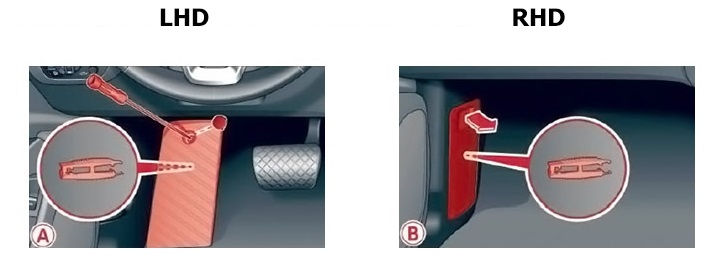

Poloha pojistkové skříně
Prostor pro nohy řidiče nebo předního spolujezdce.
Vozidla s volantem vlevo: Nachází se pod opěrkou nohou.

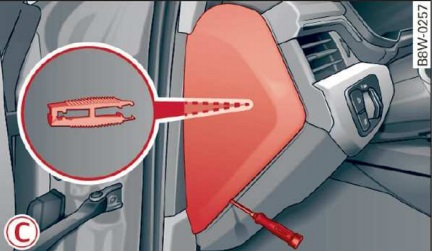

Vozidla s volantem vpravo: za krytem pod odkládací schránkou.
Pojistková skříňka na straně řidiče

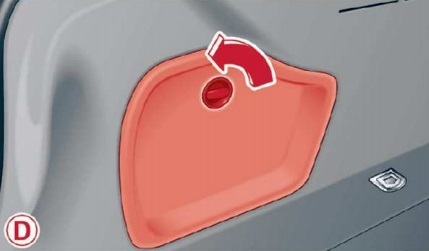

Zavazadlový prostor
Nachází se na levé straně zavazadlového prostoru za obložením.
Schémata pojistkové skříně
2020

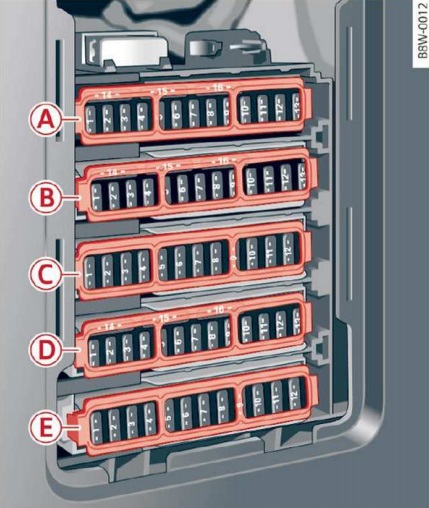

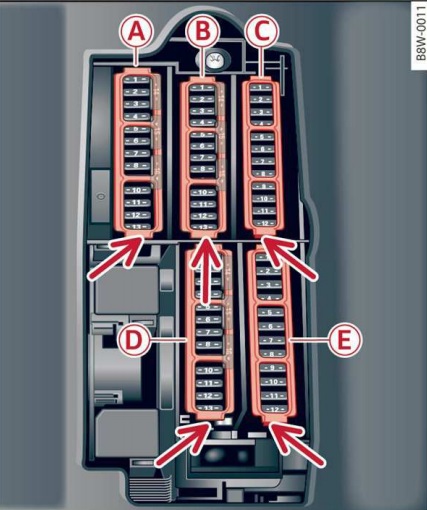

Prostor pro nohy řidiče (volant vpravo)
Prostor pro nohy předního spolujezdce (volant vpravo)
Přiřazení pojistek v prostoru pro cestující
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel hnědý A | |
| 1 | – |
| 2 | Prvky motorového prostoru |
| 3 | Výfuková klapka;
Palivové vstřikovače; Otvírání chladiče; Vyhřívání krytu bloku motoru. |
| 4 | Vakuová pumpa;
Čerpadlo teplé vody; Senzor NOx; Senzor částic; Senzor bionafty; Výfuková klapka. |
| 5 | Senzor brzdového světla |
| 6 | Ventily motorového prostoru;
Nastavení vačkového hřídele |
| 7 | Vyhřívaný kyslíkový senzor;
Hmotnostní průtok vzduchu; Čerpadlo vody. |
| 8 | Čerpadlo vody;
Vysokotlaké čerpadlo; Regulační ventil s vysokým tlakem; Teplotní ventil; Podpora motoru. |
| 9 | Čerpadlo teplé vody;
Relé motoru. |
| 10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| 11 | Senzor polohy spojkového pedálu;
Startování motoru; Čerpadlo vody. |
| 12 | Ventily motorového prostoru;
Montáž motoru. |
| 13 | Ventilátor chladiče |
| 14 | Palivové vstřikovače;
Řídicí jednotka motoru. |
| 15 | Zapalovací cívky;
Vyhřívaný kyslíkový senzor. |
| 16 | Čerpadlo paliva |
| Panel červený B. | |
| 1 | Systém alarmu proti krádeži |
| 2 | Řídicí jednotka motoru |
| 3 | Bederní opěrka;
Elektronika předního sedadla vlevo; Masáž sedadla. |
| 4 | Mechanismus volby automatické převodovky |
| 5 | Klaksón |
| 6 | Elektromechanická parkovací brzda |
| 7 | Řídicí jednotka brány |
| 8 | Řídicí jednotka elektroniky pod stropem |
| 9 | Systém připojení alarmů |
| 10 | Řídicí jednotka airbagu |
| 11 | Elektronická kontrola stability (ESC) |
| 12 | Diagnostický konektor;
Senzor světla a deště. |
| 13 | Systém řízení klimatizace, topení a větrání |
| 14 | Řídicí jednotka předních dveří vpravo |
| 15 | Kompresor klimatizace |
| Panel černý C | |
| 1 | Vyhřívání předních sedadel |
| Číslo | Popis |
|---|---|
| 2 | Stěrače skla předního okna |
| 3 | Elektronika levého světlometu |
| 4 | Panoramatická skleněná střecha / posuvná střecha / otevírací střecha |
| 5 | Modul řízení levých předních dveří |
| 6 | Zásuvky |
| 7 | Modul řízení pravých zadních dveří |
| 8 | Modul řízení AWD |
| 9 | Elektronika pravého světlometu |
| 10 | Stěrače skla předního okna;
Stěrače světlometů. |
| 11 | Modul řízení levých zadních dveří |
| 12 | Stacionární topení |
| Černý panel D | |
| 1 | Elektronika předních sedadel;
Větrání sedadel; Zrcadlo; Systém klimatizace pro zadní cestující, topení a větrání; Odmlžovač předního skla; Diagnostika CAN. |
| 2 | Port CAN
Systém klimatizace, topení a větrání. |
| 3 | Generátor zvuku; |
| 4 | Senzor polohy pedálu spojky |
| 5 | Startování motoru;
Deaktivace v nouzovém režimu. |
| 6 | Port CAN; |
| 7 | USB nabíjecí port |
| 8 | Homelink (otevření garážových vrat) |
| 9 | Adaptivní tempomat;
Nastavení vzdálenosti. |
| 10 | – |
| 11 | Kamera |
| 12 | Matrix LED světlomet a pravý LED světlomet |
| 13 | Matrix LED světlomet a levý LED světlomet |
| 14 | Ventil pro chlazení převodového oleje |
| 15 | Alarm;
Sada hands-free. |
| Červený panel E. | |
| 1 | Zapalovací cívky |
| 2 | Spojka kompresoru, systém CNG |
| 3 | – |
| 4 | – |
| 5 | Levý světlomet |
| 6 | Automatická převodovka |
| 7 | Přístrojová deska |
| 8 | Systém klimatizace (ventilátor čerstvého vzduchu) |
| 9 | Pravý světlomet |
| 10 | Dynamická kontrola |
| 11 | Startování motoru |

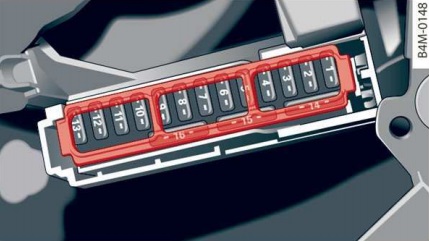

Kabina na straně řidiče
Přiřazení pojistek v kabině na straně řidiče
| Číslo | Popis |
|---|---|
| 1 | Otvírání a startování vozidla (NFC) |
| 2 | Audi Phonebox;
Port USB. |
| 3 | – |
| 4 | Head-up displej |
| 5 | Audi hudební rozhraní;
Port pro nabíjení USB. |
| 6 | Ovládací prvky přední klimatizace |
| 7 | Zamknutí sloupku řízení |
| 8 | Centrální displej |
| 9 | Sada ukazatelů |
| 10 | Ovládání hlasitosti |
| 11 | Spínač světla |
| 12 | Elektronika sloupku řízení |
| 13 | Senzor částic pro systém klimatizace |
| 14 | Infotainment systém |
| 15 | – |
| 16 | Vyhřívání volantu;
Elektronika sloupku řízení. |
Levá strana zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Černý panel A | |
| 1 | – |
| 2 | Odmrazování čelního skla |
| 3 | Odmrazování čelního skla |
| 4 | – |
| 5 | Kontrola odpružení |
| 6 | Automatická převodovka |
| 7 | Odmrazovač zadního okna |
| 8 | Vyhřívání zadních sedadel |
| 9 | Levá zadní světla |
| 10 | Modul airbagů |
| 11 | Centrální zamykání |
| 12 | Kryt elektrického zavazadlového prostoru;
Hlava palivové nádrže. |
| Červený panel B. | |
| 6 | Elektrický kompresor;
Přerušení napájení baterie. |
| Hnědý panel C | |
| 1 | – |
| 2 | Telefon;
Funkce nabíjení mobilních zařízení – USB. |
| 3 | Bederní opěrka;
Elektronika předního sedadla vpravo; Masáž sedadel. |
| 4 | Boční asistent Audi |
| 5 | – |
| Číslo | Popis |
|---|---|
| 6 | Monitorování tlaku pneumatik |
| 7 | Otevření a startování vozidla (NFC) |
| 8 | Rádiový přijímač pro stacionární topení;
Inteligentní modul (palivová nádrž). |
| 9 | – |
| 10 | TV tuner;
Port CAN. |
| 11 | Modul dodatečné baterie |
| 12 | Homelink (otevření dveří garáže) |
| 13 | Kamera pro couvání;
Periferní kamery. |
| 14 | Zadní světla pravá |
| 15 | – |
| 16 | Systém airbagů |
| Červený panel E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Závěs pro přívěs (pravé světlo) |
| 6 | – |
| 7 | Závěs pro tažení |
| 8 | Závěs pro přívěs (levé světlo) |
| 9 | Závěs pro přívěs (zásuvka) |
| 10 | Sportovní diferenciál |
| 11 | Čištění výfukových plynů, AdBlue |
Audi A4 a S4 B9/8W – schéma poistky
Rok výroby: 2022.
Pojistka zapalovače cigaret / elektrická zásuvka v Audi A4 a S4 je pojistka č. 6 (černá tabulka pojistek C) v pojistkové skříňce v prostoru pro nohy řidiče / spolujezdce.
| Barva | Ampér [A] |
|---|---|
| Černá | 1 |
| Fialová | 3 |
| Světle hnědá | 5 |
| Hnědá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žlutá | 20 |
| Bílá nebo průhledná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
Poloha pojistkové skříňky
Prostor pro nohy řidiče (volant vpravo)
Prostor pro nohy předního spolujezdce (volant vpravo)
Přiřazení pojistek v prostoru pro cestující
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel hnědý A | |
| 1 | Topení katalyzátoru |
| 2 | Komponenty motoru |
| 3 | Výfuková klapka;
Palivové vstřikovače; Sání vzduchu; Topení motoru. |
| 4 | Vakuová pumpa;
Pumpa teplé vody; NOx senzor; Částicový senzor; Biodiesel senzor; Výfuková klapka. |
| 5 | Senzor brzdového světla |
| 6 | Ventily motoru;
Nastavení vačkového hřídele |
| 7 | Vyhřívaný kyslíkový senzor;
Hmotnostní průtokový senzor; Vodní pumpa. |
| 8 | Vodní pumpa;
Vysokotlaká pumpa; Vysokotlaký regulační ventil; Teplotní ventil; Upevnění motoru. |
| 9 | Pumpa teplé vody;
Relé motoru. Generátor pohonu 48 V; Vodní pumpa 48V. |
| 10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| 11 | Senzor polohy spojkového pedálu;
Startování motoru; Vodní pumpa; Generátor pohonu 48 V; Generátor pohonu 12 V. |
| 12 | Ventily motoru;
Montáž motoru. |
| 13 | Chlazení motoru |
| 14 | Palivové vstřikovače;
Řídicí modul motoru. |
| 15 | Zapalovací cívky;
Vyhřívaný kyslíkový senzor. |
| 16 | Palivová pumpa |
| Panel červený B. | |
| 1 | Systém alarmu proti krádeži |
| 2 | Řídicí modul motoru |
| 3 | Bederní opěrka;
Elektronika předního sedadla vlevo; Masáž sedadla. |
| 4 | Mechanismus výběru automatické převodovky |
| 5 | Klaksón |
| 6 | Elektromechanická parkovací brzda |
| 7 | Řídicí modul brány CAN |
| 8 | Elektronický řídicí modul pod stropem |
| 9 | Systém připojení alarmů;
Komunikační modul. |
| 10 | Řídicí modul airbagu |
| 11 | Elektronická kontrola stability (ESC);
ABS. |
| 12 | Diagnostický konektor;
Senzor světla a deště. |
| 13 | Systém řízení klimatizace, topení a větrání |
| 14 | Řídicí modul předních dveří vpravo |
| 15 | Kompresor klimatizace |
| 16 | Tlaková nádrž brzdového systému |
| Panel černý C | |
| 1 | Topení předních sedadel |
| Číslo | Popis |
|---|---|
| 2 | Stěrače předního skla |
| 3 | Elektronika levého světlometu |
| 4 | Panoramatická skleněná střecha/posuvná/zdvihací střecha |
| 5 | Řídicí modul levých předních dveří |
| 6 | 12V napájecí zásuvka |
| 7 | Řídicí modul pravých zadních dveří;
Aktuátor pravého zadního okna. |
| 8 | Řídicí modul AWD (pohon všech kol) |
| 9 | Elektronika pravého světlometu |
| 10 | Ostřikovač předního skla;
Ostřikovač světlometů. |
| 11 | Řídicí modul levých zadních dveří a okna |
| 12 | Stacionární topení |
| Černý panel D | |
| 1 | Elektronika předních sedadel;
Větrání sedadel; Zrcadlo; Systém řízení klimatizace, topení a zadního větrání; Odmlžovač předního skla; Diagnostika CAN. |
| 2 | CAN brána;
Systém řízení klimatizace, topení a větrání. |
| 3 | Generátor zvuku |
| 4 | Senzor polohy pedálu spojky |
| 5 | Startování motoru;
Deaktivace v nouzovém režimu. |
| 6 | CAN brána;
Systém informací o dopravě (TMC). |
| 7 | USB nabíjecí zásuvka |
| 8 | Homelink (otevírání garážových vrat) |
| 9 | Adaptivní tempomat;
Nastavení vzdálenosti. |
| 10 | – |
| 11 | Videokamera |
| 12 | Matrix LED světlomet a pravý LED světlomet |
| 13 | Matrix LED světlomet a levý LED světlomet |
| 14 | Ventil chlazení převodového oleje |
| 15 | Alarm;
Sada hands-free. |
| Červený panel E. | |
| 1 | Zapalovací cívky |
| 2 | Kompresor klimatizace |
| 3 | – |
| 4 | – |
| 5 | Levý světlomet |
| 6 | Automatická převodovka |
| 7 | Přístrojová deska |
| 8 | Systém klimatizace (ventilátor čerstvého vzduchu) |
| 9 | Pravý světlomet |
| 10 | Dynamická kontrola |
| 11 | Startování motoru |
Přístrojová deska na straně řidiče
Přiřazení pojistek v přístrojové desce na straně řidiče
| Číslo | Popis |
|---|---|
| 1 | Otevírání a startování vozidla (NFC) |
| 2 | Audi Phonebox;
Napájení pro mobilní zařízení. |
| 3 | – |
| 4 | Display Head-up |
| 5 | Audi hudební rozhraní;
USB nabíjecí port. |
| 6 | Ovládací prvky přední klimatizace |
| 7 | Zámek sloupku řízení |
| 8 | Display infotainment systému |
| 9 | Sada ukazatelů |
| 10 | Infotainment jednotka |
| 11 | Spínač světla |
| 12 | Elektronika sloupku řízení |
| 13 | Senzor částic pro klimatizační systém |
| 14 | Infotainment systém |
| 15 | – |
| 16 | Vyhřívání volantu;
Elektronika sloupku řízení. |
Levá část zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Černý panel A | |
| 1 | – |
| 2 | Ohřívač čelního skla |
| 3 | Ohřívač čelního skla |
| 4 | – |
| 5 | Kontrola odpružení |
| 6 | Automatická převodovka |
| 7 | Ohřívač zadního okna |
| 8 | Vyhřívání zadních sedadel |
| 9 | Levá zadní světla |
| 10 | Modul airbagů |
| 11 | Elektrický kryt zavazadlového prostoru;
Víko palivové nádrže; Modul systému komfortního přístupu. |
| 12 | Elektrický kryt zavazadlového prostoru; |
| Červený panel B. | |
| 6 | Elektrický kompresor;
Přerušení napájení baterie. |
| Hnědý panel C | |
| 1 | Externí anténa |
| 2 | Audi Phonebox |
| 3 | Bederní opěrka;
Elektronika předního sedadla vpravo; Masáž sedadel. |
| 4 | Audi boční asistent |
| 5 | – |
| Číslo | Popis |
|---|---|
| 6 | Monitorování tlaku v pneumatikách |
| 7 | Otevírání a startování vozidla (NFC) |
| 8 | Rádiový přijímač stacionárního topení;
Inteligentní modul (nádrž na palivo). |
| 9 | – |
| 10 | TV tuner;
Brána CAN. |
| 11 | Modul dodatečné baterie |
| 12 | Homelink (otevírání dveří garáže) |
| 13 | Kamera pro couvání;
Periferní kamery. |
| 14 | Zadní světla vpravo |
| 15 | – |
| 16 | Systém airbagů;
Napínač bezpečnostního pásu pasažéra. |
| Červený panel E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Závěs pro přívěs (světlo vpravo) |
| 6 | – |
| 7 | Závěs pro tažení |
| 8 | Závěs pro přívěs (světlo vlevo) |
| 9 | Závěs pro přívěs (zásuvka) |
| 10 | Sportovní diferenciál;
Celkový pohon. |
| 11 | Čištění výfukových plynů, AdBlue |
O Audi A4 a S4 B9/8W (2017-2022)
Modely Audi A4 a S4 B9/8W, vyráběné v letech 2017 až 2022, představují kombinaci elegantního designu a pokročilé technologie. Tato vozidla jsou známá svou výkonností a komfortem, přičemž nabízejí různé možnosti motorů, včetně benzinových a dieselových variant. Audi A4 je často vybaveno čtyřválcovými motory s turbodmychadlem, zatímco S4 nabízí výkonnější šestiválcový motor TFSI. Oba modely jsou vybaveny nejnovějšími technologiemi v oblasti bezpečnosti a infotainmentu, což z nich činí ideální volbu pro ty, kteří hledají spolehlivé a sofistikované vozidlo.
Schéma pojistkové skříňky Audi A4 a S4 B9/8W
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A4 a S4 B9/8W, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru motoru a v interiéru vozidla, často pod palubní deskou nebo v bočním panelu. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických součástí vozidla.
