Chevrolet Spark (2005-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chevrolet Spark (2005–2020), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chevrolet Spark (2005-2009)
Pojistka zapalovače cigaret (zásuvka napájení) v Chevrolet Spark je pojistka F17 (CIGAR) v panelu pojistek přístrojové desky.
Nachází se pod přístrojovou deskou vlevo od volantu.

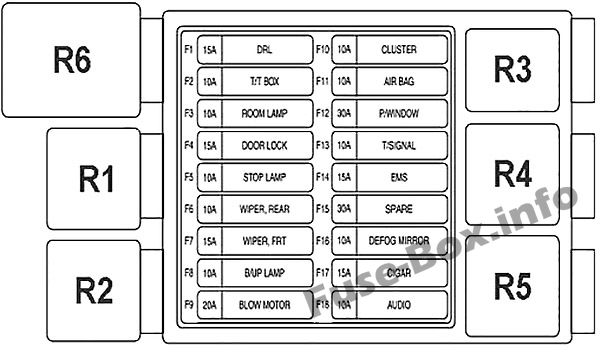

Schéma panelu pojistek
Přiřazení pojistek a relé v přístrojové desce
| Č. | Popis | ZA |
|---|---|---|
| Č. | Popis | ZA |
| F1 | Relé DRL, modul DRL | 15 |
| F2 | DLC, Cluster, Tell Tale Box, Imobilizér | 10 |
| F3 | Audio, úspora baterie, vnitřní lampa, lampa zavazadlového prostoru | 10 |
| F4 | Relé CDL, spínač centrálního zamykání dveří, řídicí jednotka proti krádeži | 15 |
| F5 | Spínač brzdových světel | 10 |
| F10 | Sada směrových světel, odkládací schránka zpráv, brzdové světlo, úspora baterie, řídicí jednotka proti krádeži, spínač O / D | 10 |
| F11 | SDM | 10 |
| F12 | Spínač elektrického okna, spínač elektrického okna druhého řidiče | 30 |
| F13 | Spínač nouzového zastavení, relé akustického signálu překročení rychlosti, modul DRL | 10 |
| F14 | Blok pojistek motoru | 15 |
| F6 | Spínač stěrače, motor stěrače zadního okna, relé stěrače, spínač stěrače | 10 |
| F7 | Spínač stěrače, relé stěrače | 15 |
| Č. | Popis | ZA |
|---|---|---|
| F8 | Spínač TR (A / T), spínač světel zpátečky (M / T) | 10 |
| F9 | Spínač ventilátoru | 20 |
| F 16 | OSRVM elektrické | 10 |
| F17 | Zapalovač cigaret | 15 |
| F18 | Audio | 10 |
| Relé | ||
| R1 | Relé zadních mlhových světel / akustický signál překročení rychlosti | |
| R2 | Relé DRL | |
| R3 | Relé mlhových světel | |
| R4 | Relé stěrače | |
| R5 | Jednotka blikače | |
| R6 | Program úspory baterie |

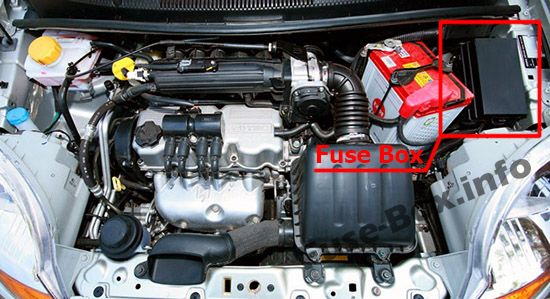

Poloha pojistkové skříňky
Nachází se v motorovém prostoru, pod krytem.
ad reklamy

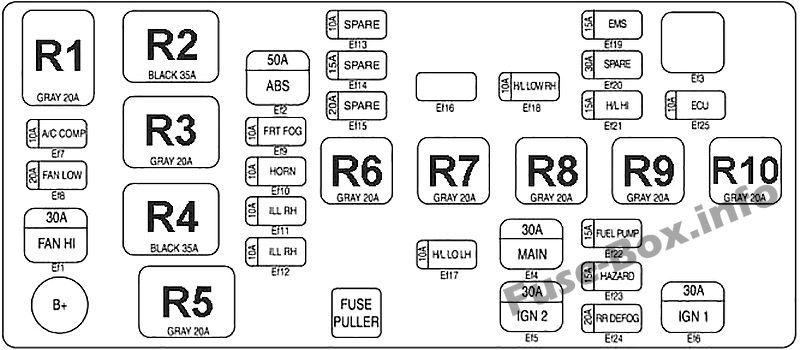

Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Č. | Popis | ZA |
|---|---|---|
| Č. | Popis | ZA |
| Ef1 | Relé vysokorychlostního ventilátoru chlazení | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Blok pojistek přístrojové desky (F1 ~ F5) | 30 |
| Ef5 | Klíč na zapalování | 30 |
| Ef6 | Klíč na zapalování | 30 |
| Ef7 | Relé kompresoru klimatizace | 10 |
| Ef8 | Relé LOW ventilátoru chlazení | 20 |
| Ef9 | Relé předních mlhových světel | 10 |
| Ef10 | Klaksón, relé klaksónu | 10 |
| Ef21 | Relé hlavních světel | 15 |
| Ef22 | Relé čerpadla paliva | 15 |
| Ef23 | Tlačítko nouzového vypínání | 15 |
| Ef24 | Relé proti mlze | 20 |
| Ef25 | TCM, ECM | 10 |
| Ef11 | Zadní světlo, zvuk, spínač nouzových světel, spínač proti mlze, spínač klimatizace, sada osvětlení páky převodovky (A / T), spínač vyrovnávání světlometů, modul DRL, relé DRL, světlo polohy a HLLD | 10 |
| Č. | Popis | ZA |
|---|---|---|
| Ef12 | Modul DRL, zadní světlo, světlo na poloze a HLLD | 10 |
| Ef17 | Hlavní světlo LOW, ECM, relé zadních mlhových světel, modul DRL, spínač vyrovnávání světlometů | 10 |
| Ef18 | Světlomet LOW | 10 |
| Ef19 | Systém EI (Sirius D32), ECM, vstřikovač, senzor nerovné cesty, EEGR, HO2S, senzor CMP, elektromagnet čištění nádrže | 15 |
| Relé | ||
| R1 | Relé kompresoru klimatizace | |
| R2 | Hlavní relé | |
| R3 | Relé nízké rychlosti ventilátoru chlazení | |
| R4 | Relé vysoké rychlosti ventilátoru chlazení | |
| R5 | Relé osvětlení | |
| R6 | Relé mlhových světel FRT | |
| R7 | Relé klaksónu | |
| R8 | Relé nízké úrovně H / L | |
| R9 | Relé H / L Hi | |
| R10 | Relé čerpadla paliva |
Chevrolet Spark (2016-2020…) – schéma pojistek
Rok výroby: 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Chevrolet Spark se nachází v pojistkové skříňce přístrojové desky (viz pojistku “APO” (Zásuvka pomocného napájení)).
Poloha pojistkové skříňky
Nachází se v přístrojové desce (strana řidiče), za krytem.
Schéma pojistkové skříňky
Přiřazení pojistek a relé v interní pojistkové skříňce
| Název | Popis |
|---|---|
| Název | Popis |
| ONSTAR | OnStar |
| HVAC CNTR / ECC | Modul řízení HVAC / ECC |
| IPC | Přístroj palubní desky |
| TCM | Modul řízení převodovky |
| RDO | Rádio |
| BCM1 (AT S&S) | Modul řízení karoserie 1
(zastavení a startování bez převodovky CVT) |
| SBSA / RPA | SBSA;
Asistent parkování vzadu. |
| DLC | Konektor datového rozhraní |
| ESCL | Elektrická zámka sloupku řízení |
| SDM | Modul senzoru-diagnostiky |
| TRANSD | Převodník TRANSD / DC-DC |
| AQI | 2019-2020:
Ionizátor kvality vzduchu. |
| ETCS | Elektronický systém mýta |
| LPM | Modul lineárního výkonu |
| PEPS | Pasivní vstup;
Pasivní startování. |
| DLIS (Non AT S&S) | Spínač zapalování s diskrétní logikou
(zastavení a startování bez CVT) |
| FCA | Upozornění na kolizi |
| IPC | Přístroj palubní desky |
| RLAD | Displej LED upozornění odražený |
| HLLD SW | Spínač vyrovnávání světlometů |
| FRT PWR WNDW | Přední okno |
| REAR PWR WNDW | Elektrické zadní okno |
| Blank | Nepoužívané |
| MTA | Modul automatické manuální převodovky |
| Název | Popis |
|---|---|
| APO | Dodatečná zásuvka napájení |
| S / SUNROOF | Otevírací střecha |
| CGM | Modul centrálního víka (2018) |
| Blank | Nepoužívá se |
| BCM8 | Modul řízení karoserie 8 |
| BCM7 | Modul řízení karoserie 7 |
| BCM6 | Modul řízení karoserie 6 |
| BCM5 | Modul řízení karoserie 5 |
| BCM4 | Modul řízení karoserie 4 |
| BCM3 | Modul řízení karoserie 3 |
| BCM2 (Non AT S&S) | Modul řízení karoserie 2
(zastavení a startování bez CVT). |
| BCM1 (Non AT S&S) | Modul řízení karoserie 1
(zastavení a startování bez CVT). |
| DLIS (AT S&S) | Spínač zapalování s diskrétní logikou
(zastavení a startování bez převodovky CVT). |
| SWC BKLT | Volant ovládá osvětlení |
| Blank | Nepoužívá se |
| TRANS (200/ 400W) / LOGISTICS | DC-DC převodník;
Logistika. |
| EXP PWR WNDW | Elektrické okno určené pro řidiče |
| BLWR | Motor ventilátoru |
| HTD/SEAT | Vyhřívaná přední sedadla |
| HVAC CNTR | Modul HVAC |
| HTD / STR | Vyhřívaný volant |
| BCM2 (AT S&S) | Modul řízení karoserie 2
(zastavení a startování bez převodovky CVT) |
| RLY1 | Logistické relé |
| RLY2 | Relé dodatečného napájení příslušenství/zastavení |
| RLY3 | Relé udržení napájení příslušenství |
| RLY4 | Spouštěcí relé |
Poloha vany pojistková skříňka

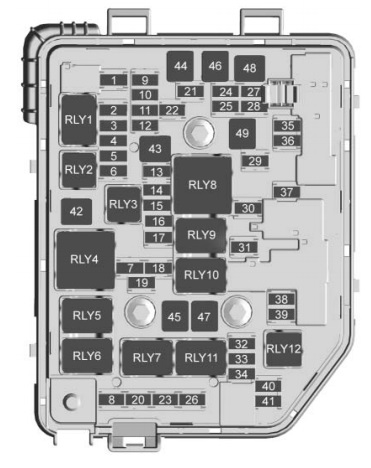

Schéma vany pojistková skříňka
Přiřazení pojistky a relé v motorovém prostoru
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Zamykání zadního víka |
| 2 | 2016-2018:
Není použito; 2019-2020: Senzor rychlosti výstupu převodovky. |
| 3 | Zadní odmrazování |
| 4 | Vyhřívání vnějšího zrcátka |
| 5 | Otevíratelná střecha |
| 6 | Modul řízení převodovky CVT |
| 7 | Senzor proudění vzduchu |
| 8 | 2016-2018:
Pomocné čerpadlo vytápění; 2019-2020: Není použito. |
| 9 | Ventil ABS |
| 10 | Kontrola nastavitelného napětí |
| 11 | Kamera pro couvání |
| 12 | Není použito |
| 13 | Není použito |
| 14 | Modul řízení motoru;
Modul řízení převodovky. |
| 15 | Modul řízení vstřikování paliva;
Motorek pro startování. |
| 16 | Motor čerpadla paliva |
| 17 | Modul řízení motoru 1 |
| 18 | Modul řízení motoru 2 |
| 19 | Vstřikovač;
Zapalování. |
| 20 | Systém klimatizace |
| 21 | Inteligentní senzor baterie |
| 22 | Elektrický zámek sloupku řízení |
| 23 | Chladicí ventilátor – nízký |
| 24 | 2016-2018:
Není použito; 2019-2020: Virtuální senzor systému klíče. |
| 25 | Kontrola motoru vnějšího zrcátka |
| 26 | Baterie modulu řízení motoru,
modul řízení převodovky |
| 27 | Elektromagnetický ventil pro odvodnění nádrže |
| 28 | 2016-2018:
Spínač brzdového pedálu; 2019-2020: Není použito. |
| 29 | Automatické zjištění přítomnosti |
| 30 | Motor pro vyrovnávání světlometů |
| 31 | Klaksón |
| Č. | Popis |
|---|---|
| 32 | Přední mlhová světla |
| 33 | Levý potkávací světlomet |
| 34 | Pravý potkávací světlomet |
| 35 | 2016-2018:
Nepoužívá se; 2019-2020: Modul systému virtuálního klíče pro přístup. |
| 36 | Zadní stěrač |
| 37 | Levé směrové světlo |
| 38 | Motor ostřikovače skla |
| 39 | Pravé směrové světlo |
| 40 | Nepoužívá se |
| 41 | 2016-2018:
Nepoužívá se; 2019-2020: Virtuální senzor systému klíče. |
| 42 | Motor startování 2 |
| 43 | Elektronická řídicí jednotka s bus v panelu |
| 44 | Automatizovaná manuální převodovka |
| 45 | Motor startování 1 |
| 46 | ABS čerpadlo |
| 47 | Chladicí ventilátor – vysoký |
| 48 | Motor předního stěrače |
| 49 | Příslušenství;
Stálá energie pro příslušenství. |
| Relé | |
| RLY1 | Zadní odmrazování |
| RLY2 | Modul řízení převodovky |
| RLY3 | Motor čerpadla paliva |
| RLY4 | Motor startování 2 |
| RLY5 | Systém klimatizace |
| RLY6 | 2016-2018:
Pomocné čerpadlo topení; 2019-2020: Nepoužívá se. |
| RLY7 | Chladicí ventilátor – nízký |
| RLY8 | Proveď;
Mechanismus s klikou. |
| RLY9 | 2016-2018:
WR / TRN; 2019-2020: Systém převodovky. |
| RLY10 | Motor startování 1 |
| RLY11 | Chladicí ventilátor – vysoký |
| RLY12 | Přední mlhová světla |
