Chevrolet Camaro (2010-2020) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Chevrolet Camaro (2010-2020), získáte informace o umístění pojistkových panelů v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Chevrolet Camaro (2010-2015) – schéma pojistek
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Pojistky zásuvky zapalovače cigaret/napájecí desky v Chevrolet Camaro jsou pojistky F17 a F18 v panelu pojistek přístrojové desky.
Umístění panelu pojistek
Přístrojová deska
Panel pojistek se nachází na straně řidiče v přístrojové desce, za krytem.
Motorový prostor
Panel pojistek se nachází na levé straně motoru
Zavazadlový prostor
Blok pojistek v zadním prostoru se nachází na pravé straně zavazadlového prostoru za krytem. Odstraňte zarážky sítě, zadní práh a zarážky na straně spolujezdce, poté posuňte čalounění.
Schémata panelů pojistek
2010, 2011
Přístrojová deska

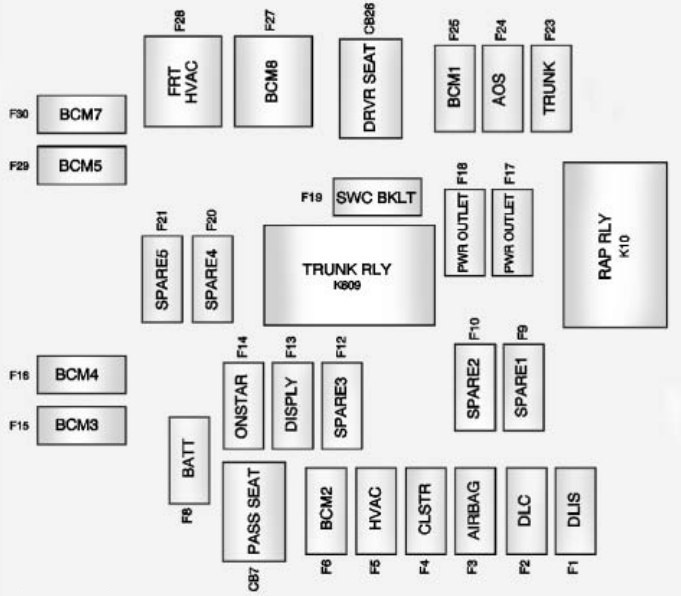

Přiřazení pojistek a relé v přístrojové desce (2010, 2011)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistky | |
| F1 | Spínač zapínání logického diskrétního |
| F2 | Diagnostický konektor Link |
| F3 | Airbag |
| F4 | Přístrojová deska |
| F5 | Ovladač: topení, větrání a klimatizace |
| F6 | Modul řízení karoserie |
| F8 | Baterie |
| F9 | Rezerva |
| F10 | Rezerva |
| F12 | Rezerva |
| F13 | Displej |
| F14 | Univerzální hands-free kit OnStar (pokud je přítomen) |
| F15 | Modul řízení karoserie 3 |
| F 16 | Modul řízení karoserie 4 |
| F17 | Konektor napájení 1 |
| F18 | Konektor napájení 2 |
| Č. | Popis |
|---|---|
| F19 | Osvětlení ovládacích prvků na volantu |
| F20 | Rezervní |
| F21 | Rezervní |
| F23 | Zavazadlový prostor |
| F24 | Automatické zjištění přítomnosti |
| F25 | Modul řízení karoserie 1 |
| F27 | Modul řízení karoserie 8 |
| F28 | Přední topení, ventilace a klimatizace |
| F29 | Modul řízení karoserie 5 |
| F30 | Modul řízení karoserie 7 |
| Spínač obvodu | |
| CB7 | Sedadlo pro cestující |
| CB26 | Sedadlo řidiče |
| Relé | |
| K10 | Napájení příslušenství udržované |
| K609 | Zavazadlový prostor |
Motorový prostor

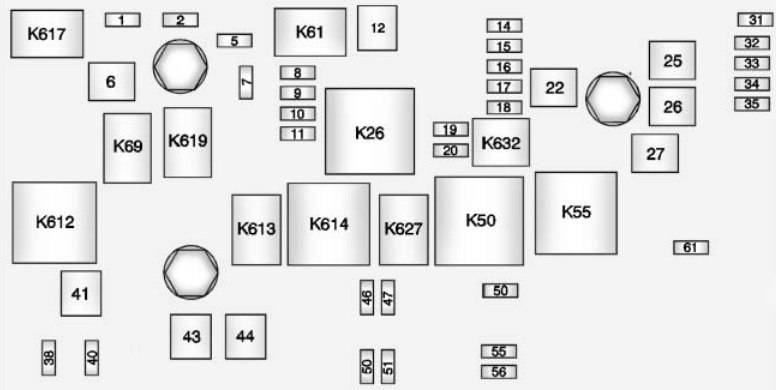

Přiřazení pojistek a relé v motorovém prostoru (2010, 2011)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistky typu J | |
| 6 | Stěrač |
| 12 | Startování |
| 22 | Čerpadlo podtlaku brzdy |
| 25 | Elektrická zadní okna |
| 26 | Elektrická přední okna |
| 27 | Vyhřívání zadního skla |
| 41 | Vysoký chladicí ventilátor |
| 42 | 2010:
Přední topení, ventilace a klimatizace; 2011: Nepoužito. |
| 43 | Čerpadlo systému proti zablokování (ABS) |
| 44 | Nízká úroveň chladicího ventilátoru |
| Mini pojistky | |
| 1 | Spojka kompresoru klimatizace |
| 2 | Řídicí modul převodovky |
| 5 | Hlavní řídicí modul motoru |
| 7 | Senzor kyslíku s předkatalyzátorem |
| 8 | Senzor kyslíku po katalyzátoru |
| 9 | Palivové vstřikovače – pár |
| 10 | Palivové vstřikovače – nepár |
| 11 | Relé chladicího ventilátoru |
| 14 | Ovládání proudění vzduchu/podlaha v sběrnici |
| 15 | Zapalování |
| 16 | Start/hnací hřídel IP |
| 17 | Detekce diagnostického modulu/zapalování |
| 18 | Tělo převodovky/kolečko |
| 19 | Řídicí modul převodovky/zapalování |
| 20 | Řídicí modul motoru/zapalování |
| 31 | Externí zpětné zrcátko |
| Č. | Popis |
|---|---|
| 32 | Elektromagnetický ventil pro odvodnění nádrže |
| 33 | Modul řízení karoserie č. 6 |
| 34 | Otevřená střecha |
| 35 | Vyhřívaná přední sedadla |
| 38 | Přední pumpa ostřikovače |
| 40 | Ventily systému proti zablokování |
| 46 | HID světlomet – levý přední |
| 47 | HID světlomet – pravý přední |
| 50 | Mlhová světla |
| 51 | Klaksón |
| 52 | Rezervní |
| 55 | Dálkové světlo – pravý přední |
| 56 | Dálkové světlo – levý přední |
| 61 | Vyhřívané zrcátko |
| Mini relé | |
| K26 | Systém napájení |
| K50 | Startování / Klikový hřídel |
| K55 | Zadní odmrazování |
| K612 | Vysoký chladicí ventilátor |
| K614 | Ovládání chladicího ventilátoru |
| Micro relé | |
| K61 | Startování |
| K69 | Ovládání stěračů |
| K613 | Nízká úroveň chladicího ventilátoru |
| K617 | Spojka kompresoru klimatizace |
| K619 | Rychlost stěračů |
| K627 | Světlomety s vysokou intenzitou |
| K632 | Brzdová vakuová pumpa |
| K641 | Intercooler pumpa |
Zavazadlový prostor

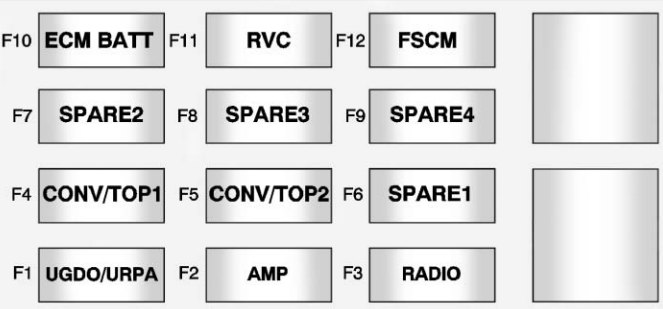

Přiřazení pojistek v zavazadlovém prostoru (2010, 2011)
| Č. | Popis |
|---|---|
| F1 | Univerzální mechanismus otevírání garážových vrat;
Asistence při parkování s ultrazvukem. |
| F2 | Zesilovač |
| F3 | Rádio |
| F4 | Kabriolet 1 |
| F5 | Kabriolet 2 |
| F6 | Rezerva 1 |
| F7 | Rezerva 2 |
| F8 | Rezerva 3 |
| F9 | Rezerva 4 |
| F10 | Modul řízení motoru/baterie |
| F11 | Kontrola nastavitelného napětí |
| F12 | Modul řízení systému napájení |
2012, 2013, 2014, 2015
Přístrojová deska
Přiřazení pojistek a relé v přístrojové desce (2012-2015)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistky | |
| F1 | Spínač zapínání logického diskrétního |
| F2 | Diagnostický konektor Link |
| F3 | Airbag |
| F4 | Skupina |
| F5 | Kontrolér: topení, chladič a klimatizace |
| F6 | Modul řízení karoserie 2 |
| F8 | Baterie |
| F9 | Rezerva |
| F10 | Rezerva |
| F12 | Rezerva |
| F13 | Displej |
| F14 | Univerzální hands-free kit OnStar (pokud je přítomen) |
| F15 | Modul řízení karoserie 3 |
| F 16 | Modul řízení karoserie 4 |
| F17 | Zásuvka napájení 1 |
| F18 | Zásuvka napájení 2 |
| Č. | Popis |
|---|---|
| F19 | Osvětlení ovládacích prvků na volantu |
| F20 | Rezervní |
| F21 | Rezervní |
| F23 | Zavazadlový prostor |
| F24 | Automatické zjištění přítomnosti |
| F25 | Modul řízení karoserie 1 |
| F27 | Modul řízení karoserie 8 |
| F28 | Přední topení, ventilace a klimatizace |
| F29 | 2012-2013:
Modul řízení karoserie 5 2014-2015: Nepoužívá se |
| F30 | Modul řízení karoserie 7 |
| Spínač obvodu | |
| CB7 | Sedadlo pro cestující |
| CB26 | Sedadlo řidiče |
| Relé | |
| K10 | Napájení příslušenství udržované |
| K609 | Kufr |
| Spare | Rezervní |
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2012-2015)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistky typu J | |
| 6 | Stěrač |
| 12 | Startování |
| 22 | Čerpadlo podtlaku brzdy |
| 25 | Elektrická zadní okna |
| 26 | Elektrická přední okna |
| 27 | Vyhřívání zadního skla |
| 41 | Vysoký chladicí ventilátor |
| 43 | Čerpadlo systému proti zablokování |
| 44 | Nízká úroveň chladicího ventilátoru |
| Mini pojistky | |
| 1 | Spojka kompresoru klimatizace |
| 2 | Řídicí modul převodovky |
| 3 | 2012:
Nepoužito; 2013-2015: Čerpadlo intercooleru. |
| 5 | Hlavní řídicí modul motoru |
| 7 | Senzor kyslíku s předkatalyzátorem |
| 8 | Senzor kyslíku po katalyzátoru |
| 9 | Vstřikovače paliva – pár |
| 10 | Vstřikovače paliva – nepár |
| 11 | Relé chladicího ventilátoru |
| 14 | Kontrola proudění vzduchu/podlahy v sběrném potrubí |
| 15 | Zapalování |
| 16 | Start/kroužek motoru IP |
| 17 | Detekce diagnostického modulu/zapalování |
| 18 | Tělo převodovky/kolečko |
| 19 | Řídicí modul převodovky/zapalování |
| 20 | Řídicí modul motoru/zapalování |
| 31 | Vnější zpětné zrcátko |
| Č. | Popis |
|---|---|
| 32 | Elektromagnetický ventil pro odvodnění nádrže |
| 33 | Modul řízení karoserie č. 6 |
| 34 | Otevírací střecha |
| 35 | Vyhřívaná přední sedadla |
| 38 | Přední pumpa na mytí skel |
| 40 | Ventily systému proti zablokování |
| 46 | HID světlomet – levý přední |
| 47 | HID světlomet – pravý přední |
| 50 | Mlhová světla |
| 51 | Klaksón |
| 52 | Rezerva |
| 55 | Dálkové světlo – pravý přední |
| 56 | Dálkové světlo – levý přední |
| 61 | Vyhřívané zrcátko |
| Mini pojistky | |
| K26 | Systém napájení |
| K50 | Startování / Hřídel motoru |
| K55 | Ohřívání zadního skla |
| K612 | Ventilátor chlazení vysoký |
| K614 | Ovládání ventilátoru chlazení |
| Micro pojistky | |
| K61 | Startování |
| K69 | Ovládání stěračů |
| K613 | Nízká úroveň ventilátoru chlazení |
| K617 | Spojka kompresoru klimatizace |
| K619 | Rychlost stěračů |
| K627 | Světlomety s vysokou intenzitou |
| K632 | Pumpa na brzdy |
| K641 | Pumpa intercooleru |
Zavazadlový prostor

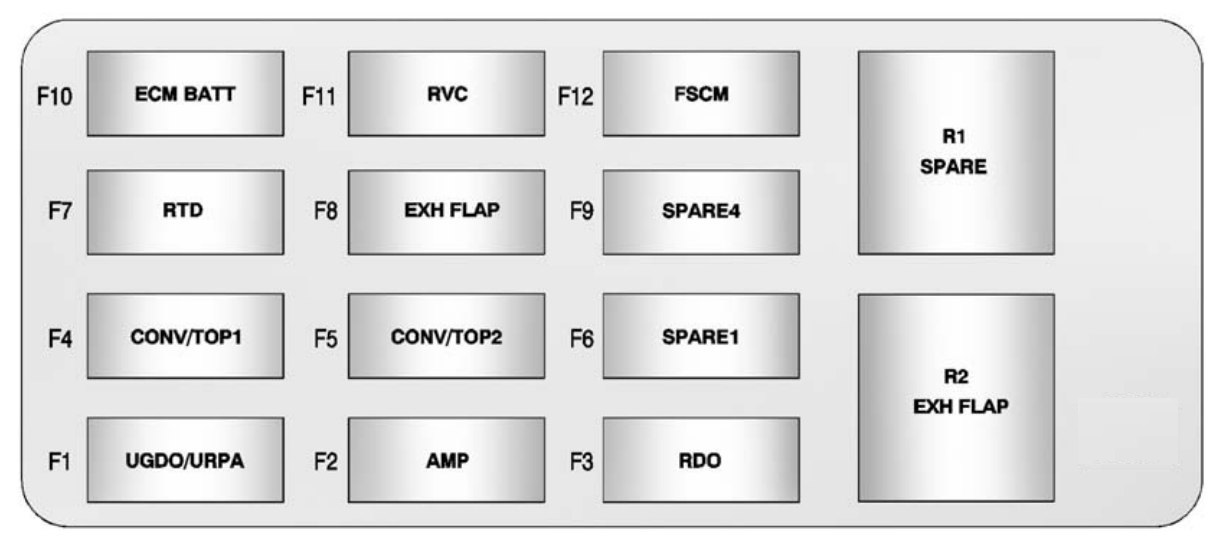

Přiřazení pojistek a relé v zavazadlovém prostoru (2012-2015)
| Č. | Popis |
|---|---|
| Pojistky | |
| F1 | Univerzální mechanismus otevírání dveří garáže;
Asistent parkování s ultrazvukem; Vnitřní zpětné zrcátko. |
| F2 | Zesilovač |
| F3 | Rádio |
| F4 | Konvertibilní střecha 1 |
| F5 | Konvertibilní střecha 2 |
| F6 | Rezerva 1 |
| F7 | Real-time attenuace |
| F8 | Aktivní výfukový ventil |
| F9 | Rezerva 4 |
| F10 | Modul řízení motoru/baterie |
| F11 | Kontrola nastavitelného napětí |
| F12 | Modul řízení systému napájení |
| Relé | |
| R1 | Rezerva |
| R2 | Aktivní výfukový ventil |
Chevrolet Camaro (2016-2020…) – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019, 2020.
Poloha pojistkové skříňky

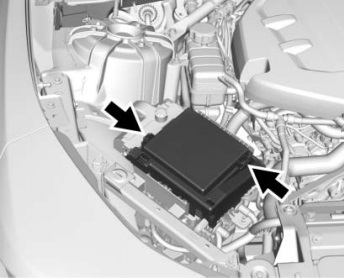

Motorový prostor
Zavazadlový prostor
Blok pojistek uvnitř zavazadlového prostoru se nachází na pravé straně zavazadlového prostoru pod podlahou a krytem.
Schémata pojistkových skříní
2016, 2017, 2018
Motorový prostor

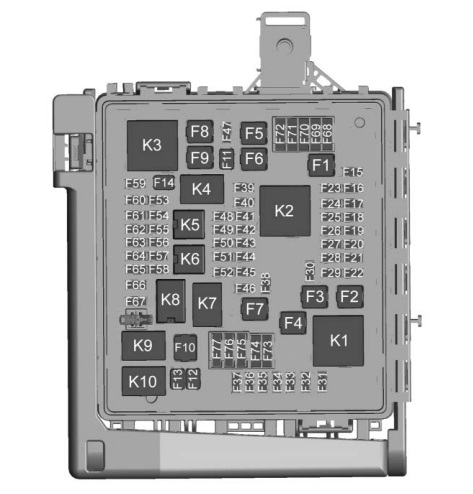

Přiřazení pojistek a relé v motorovém prostoru (2016, 2017, 2018)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Čerpadlo protiblokovacího systému |
| F2 | Nepoužívá se |
| F3 | Sedadlo řidiče s podporou |
| F4 | Ventilátor chlazení |
| F5 | Sedadlo spolujezdce elektricky ovládané |
| F6 | Nepoužívá se |
| F7 | Nepoužívá se |
| F8 | Nepoužívá se |
| F9 | Nepoužívá se |
| F10 | Nepoužívá se |
| F11 | Nepoužívá se |
| F12 | Přední stěrač |
| F13 | Startér |
| F14 | Čerpadlo podtlaku brzdy |
| F15 | Nepoužívá se |
| F 16 | Vyhřívané sedadlo |
| F17 | Okno spolujezdce |
| F18 | 2016:
Nepoužívá se; 2017-2018: Modul řízení karoserie 4. |
| F19 | 2016:
Nepoužívá se; 2017-2018: Modul airbag / AOS. |
| F20 | 2016: n
Nepoužívá se; 2017-2018: OnStar / Navigace (pokud je přítomna). |
| F21 | Modul řízení karoserie 6 |
| F22 | Ventil protiblokovacího brzdového systému |
| F23 | Nepoužívá se |
| F24 | Nepoužívá se |
| F25 | Zámek sloupku řízení |
| F26 | 2016:
Nepoužívá se; 2017-2018: Modul řízení karoserie 2. |
| F27 | Nepoužívá se |
| F28 | 2016:
Nepoužívá se; 2017-2018: Modul řízení karoserie 3. |
| F29 | 2016:
Nepoužívá se; 2017-2018: Modul řízení karoserie 8 |
| F30 | Přední stěrač |
| F31 | Hlavní světlomet pravý HID |
| F32 | Světlomet levý HID |
| F33 | Nepoužívá se |
| F34 | Klaksón |
| F35 | Nepoužívá se |
| F36 | Světlomet s tlumeným světlem levý |
| F37 | Světlomet s tlumeným světlem pravý |
| F38 | Manuální nastavení světlometů |
| F39 | Nepoužívá se |
| F40 | Zapalování elektrické zadní střední |
| F41 | Zapalování kontrolka poruchy |
| F42 | Zapalování tělo přístrojové desky |
| F43 | Ventil pro vypouštění;
Aktivní řízení paliva. |
| F44 | Zapalování displeje AOS |
| Č. | Popis |
|---|---|
| F45 | Otevíratelná střecha |
| F46 | Modul řízení karoserie 7 |
| F47 | 2016:
Nepoužívá se; 2017-2018: CGM. |
| F48 | Nepoužívá se |
| F49 | Vyhřívaný volant |
| F50 | Zapalování modulu řízení systému napájení |
| F51 | Ventil pro vypouštění ptsq |
| F52 | Spojka kompresoru klimatizace |
| F53 | Nepoužívá se |
| F54 | Čerpadlo chladiva |
| F55 | Nepoužívá se |
| F56 | Nepoužívá se |
| F57 | Zapalování modulu řízení motoru |
| F58 | Zapalování modulu řízení převodovky |
| F59 | Nepoužívá se |
| F60 | Baterie modulu řízení převodovky |
| F61 | Senzor MAF / O2 |
| F62 | Cívky zvláštní |
| F63 | O2 bez chodu |
| F64 | Cívky |
| F65 | Nepoužívá se |
| F66 | Modul řízení motoru 1 |
| F67 | Modul řízení motoru 2 |
| F68 | Nepoužívá se |
| F69 | Nepoužívá se |
| F70 | Nepoužívá se |
| F71 | Nepoužívá se |
| F72 | Nepoužívá se |
| F73 | Nepoužívá se |
| F74 | Nepoužívá se |
| F75 | Nepoužívá se |
| F76 | Nepoužívá se |
| F77 | Nepoužívá se |
| Relé | |
| K1 | Nepoužívá se |
| K2 | Proveď;
Mechanismus na kliku. |
| K3 | Nepoužívá se |
| K4 | Čerpadlo vakuum |
| K5 | Nepoužívá se |
| K6 | Čerpadlo chladiva |
| K7 | Modul řízení motoru |
| K8 | Řízení klimatizace |
| K9 | Nepoužívá se |
| K10 | Startér |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2016, 2017, 2018)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Zadní odmrazovač |
| F2 | Přední ohřívač;
Větrání a klimatizace. |
| F3 | Elektrická parkovací brzda |
| F4 | 2016:
Modul řízení karoserie 8; 2017-2018: Nepoužívá se. |
| F5 | Nepoužívá se |
| F6 | Modul řízení zadní trakce |
| F7 | Pravé okno 1 |
| F8 | Nepoužívá se |
| F9 | Levé okno 1 |
| F10 | Vyhřívané zrcadlo 1 |
| F11 | Nepoužívá se |
| F12 | Vyhřívaný volant |
| F13 | Nepoužívá se |
| F14 | Ovládání ohřívače;
Větrání a klimatizace. |
| F15 | 2016:
Modul airbag / AOS; 2017-2018: Nepoužívá se. |
| F 16 | Displej |
| F17 | Kamera |
| F18 | Nepoužívá se |
| F19 | Přední ventilované sedadlo 1 |
| F20 | Světla couvání |
| F21 | Nepoužívá se |
| F22 | Nepoužívá se |
| F23 | Modul řízení karoserie 1 |
| F24 | 2016:
Modul řízení karoserie 2; 2017-2018: Nepoužívá se. |
| F25 | Nepoužívá se |
| F26 | 2016:
Modul řízení karoserie 3; 2017-2018: Nepoužívá se/ |
| F27 | RGB světla |
| F28 | Pasivní vstup’
Pasivní startovací baterie 1/ |
| F29 | Datový konektor |
| F30 | Větrání nádrže |
| F31 | Sklopná deska modulu paměti |
| F32 | Modul paměťové zásuvky |
| Č. | Popis |
|---|---|
| F33 | Bezdrátová nabíječka |
| F34 | Baterie modulu řízení motoru |
| F35 | Čerpadlo paliva;
Modul řízení systému napájení. |
| F36 | 2016:
CGM; 2017-2018: Nepoužívá se. |
| F37 | Elektrický zámek sloupku řízení |
| F38 | Modul okna se zrcadlem |
| F39 | Zadní zamykání |
| F40 | 2016:
Modul řízení karoserie 4; 2017-2018: Nepoužívá se. |
| F41 | Nastavení napětí baterie |
| F42 | SADS |
| F43 | 2019:
Nepoužívá se; Modul řízení trakce zadní nápravy / ICCM. |
| F44 | Horní sklopný elektroventil |
| F45 | Zesilovač |
| F46 | Modul řízení systému napájení V8 |
| F47 | Molo |
| F48 | Nepoužívá se |
| F49 | Volant |
| F50 | Modul přední kamery |
| F51 | Modul kamery |
| F52 | Asistent parkování |
| F53 | 2019:
Modul řízení zadního řidiče; 2020: Nepoužívá se. |
| F54 | Upozornění na slepý úhel |
| F55 | Rádio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Zadní odmrazovač |
| K2 | Modul řízení systému napájení |
| Automatické spínače | |
| CB1 | – |
| CB2 | C1 Příslušenství pro udržení napájení příslušenství |
| CB3 | – |
2019, 2020
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Čerpadlo ABS |
| F2 | – |
| F3 | Sedadlo řidiče s podporou |
| F4 | Ventilátor chlazení |
| F5 | Elektricky ovládané sedadlo spolujezdce |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | AUX DRL |
| F12 | Přední stěrač |
| F13 | Startér |
| F14 | Čerpadlo vakuového brzdění |
| F15 | Modul automatického vyrovnávání světlometů |
| F 16 | Vyhřívané přední sedadlo |
| F17 | Okno spolujezdce |
| F18 | Modul řízení karoserie 4 |
| F19 | SDM / AOS |
| F20 | OnStar / Navigace |
| F21 | Modul řízení karoserie 6 |
| F22 | Ventil ABS |
| F23 | – |
| F24 | – |
| F25 | Elektrická blokáda sloupku řízení |
| F26 | Modul řízení karoserie 2 |
| F27 | – |
| F28 | Modul řízení karoserie 3 |
| F29 | Modul řízení karoserie 8 |
| F30 | Přední stěrač |
| F31 | Pravý LED světlomet |
| F32 | Levý LED světlomet |
| F33 | – |
| F34 | Klaksón |
| F35 | Automatický motor pro vyrovnávání světlometů |
| F36 | Levý potkávací světlomet |
| F37 | Pravý potkávací světlomet |
| F38 | – |
| F39 | – |
| Č. | Popis |
|---|---|
| F40 | Elektrický rozvod zadní / podsvícení |
| F41 | 2019:
Přístroj palubní desky / startování; 2020: Kontrolka poruchy / startování. |
| F42 | HVAC / ISRVM / OSRVM |
| F43 | 2019:
Aktivní řízení paliva ventilu předního výfuku; 2020: Modul řízení zadní trakce / ICCM. |
| F44 | – |
| F45 | Otevíratelná střecha |
| F46 | Modul řízení karoserie 7 |
| F47 | CGM |
| F48 | Spojka klimatizace |
| F49 | Vyhřívaný volant |
| F50 | Modul řízení systému napájení / startování |
| F51 | Ventil výfuku zadní PTSQ |
| F52 | – |
| F53 | – |
| F54 | Čerpadlo chladicí kapaliny motoru |
| F55 | Hlavní palivo |
| F56 | – |
| F57 | Modul řízení motoru / startování |
| F58 | Modul řízení převodovky / startování |
| F59 | – |
| F60 | Baterie modul řízení převodovky |
| F61 | Nechoď / Vozidlo |
| F62 | Zapalovací cívky – zvláštní |
| F63 | Senzor nechoď / O2 |
| F64 | Zapalovací cívky – stejné |
| F65 | – |
| F66 | Modul řízení motoru 1 |
| F67 | Modul řízení motoru 2 |
| F68-F77 | Náhradní pojistky |
| Relé | |
| K1 | – |
| K2 | Proveď;
Mechanismus na kliku. |
| K3 | – |
| K4 | Čerpadlo podtlaku |
| K5 | Řízení klimatizace |
| K6 | Čerpadlo chladicí kapaliny |
| K7 | Modul řízení motoru |
| K8 | Hlavní palivo |
| K9 | – |
| K10 | Startér |
Zavazadlový prostor

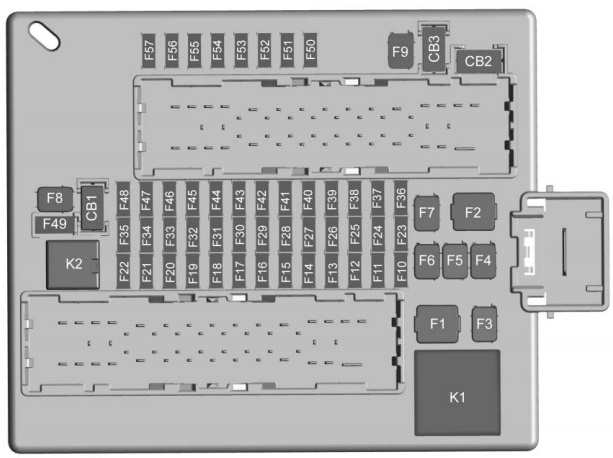

Přiřazení pojistek v zavazadlovém prostoru (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Ohřívač zadního skla |
| F2 | Přední ventilátor |
| F3 | Elektrická parkovací brzda |
| F4 | – |
| F5 | – |
| F6 | Modul řízení zadní trakce |
| F7 | Pravé okno |
| F8 | – |
| F9 | Levé okno |
| F10 | Vyhřívané zrcadlo |
| F11 | – |
| F12 | Vyhřívaný volant |
| F13 | – |
| F14 | Ovládání HVAC |
| F15 | Rezerva |
| F 16 | Displej |
| F17 | Rezerva |
| F18 | – |
| F19 | Ventilované přední sedadlo |
| F20 | Rezerva |
| F21 | – |
| F22 | – |
| F23 | Modul řízení karoserie |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | RGB světla |
| F28 | Pasivní vstup;
Pasivní startovací baterie. |
| F29 | Datový konektor |
| F30 | Větrání nádrže |
| F31 | Sklopná horní část |
| F32 | Modul paměťové zásuvky |
| Č. | Popis |
|---|---|
| F33 | Bezdrátová nabíječka |
| F34 | Baterie modulu řízení motoru |
| F35 | Modul řízení systému napájení V6 |
| F36 | – |
| F37 | Elektrický zámek sloupku řízení |
| F38 | Zrcadlo zpětného pohledu vnější;
Okno elektricky ovládané. |
| F39 | Zadní zamykání |
| F40 | – |
| F41 | Nastavení napětí baterie |
| F42 | SADS |
| F43 | 2019:
Nepoužité; Modul řízení trakce zadní / ICCM. |
| F44 | Horní sklápěcí elektroventil |
| F45 | Zesilovač |
| F46 | Modul řízení systému napájení V8 |
| F47 | Přístav |
| F48 | – |
| F49 | Volant |
| F50 | Modul přední kamery |
| F51 | Modul kamery |
| F52 | Asistent parkování |
| F53 | 2019:
Modul řízení zadního řidiče; 2020: Nepoužité. |
| F54 | Upozornění na slepý úhel boční |
| F55 | Rádio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Odmlžovač zadního okna |
| K2 | Modul řízení systému napájení |
| Automatické spínače | |
| CB1 | – |
| CB2 | Napájení příslušenství udržované |
| CB3 | – |
O Chevrolet Camaro (2010-2020)
Chevrolet Camaro, vyráběný v letech 2010 až 2020, je ikonický americký sportovní automobil, který se vyznačuje agresivním designem a výkonnými motory. Tento model se nabízel s různými variantami motorů, včetně šestiválcových a osmiválcových možností, které poskytovaly široké spektrum výkonu pro různé potřeby řidičů. Camaro je známé svou precizní ovladatelností a dynamickým výkonem, což ho činí oblíbeným mezi nadšenci sportovních aut. V interiéru nabízí moderní technologie a komfort, přičemž si zachovává sportovní charakter, který je pro Camaro typický.
Schéma pojistkové skříňky Chevrolet Camaro
Tato stránka zobrazuje schéma pojistkové skříňky pro Chevrolet Camaro, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v motorovém prostoru a v interiéru vozidla, což umožňuje snadný přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný a efektivní provoz vozidla.
