Chevrolet Lacetti (2004-2009) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříňky Chevrolet Lacetti (2004–2009), získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).

Chevrolet Lacetti – schéma pojistkové skříňky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.

Motorový prostor

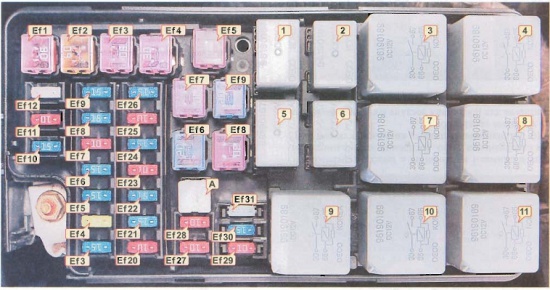

Hlavní pojistková skříňka se nachází na levé straně, mezi baterií a expanzní nádobou chladicí kapaliny.

Automatické spínače

Ef1 (30 A) – hlavní baterie (obvody F13-F16, F21-F24) .

Ef2 (60 A) – ABS .
Viz F11.

Ef3 (30 A) – ventilátor topení
Viz F7.

Ef4 (30 A) – zapalování (startér, obvody F5-F8) .

Ef5 (30 A) – zapalování (obvody F1-F4, F9-F12, F17-F19) .

Ef6 (20 A) – ventilátor chlazení (chladič) .

Ef7 (30 A) – vyhřívání zadního okna.
Viz F6.

Ef8 (30 A) – vysoká rychlost ventilátoru chlazení (chladič) .
Viz Ef6.

Ef9 (20 A) – elektrická okna v předních a zadních dveřích vpravo .
Viz F6.

Ef10 (15 A) – elektronická řídicí jednotka (ECU), zapalovací cívky, EGR ventil .

Ef11 (10 A) – hlavní obvod relé, řídicí modul motoru (ECM) .

Ef12 (25 A) – světlomety, rozměr.

Ef13 (15 A) – brzdová světla.

Ef14 (20 A) – elektrická okna ve dveřích řidiče.
Viz F6.

Ef15 (15 A) – dálková světla.

Ef16 (15 A) – klakson, siréna, spínač koncové polohy kapoty.

Ef17 (10 A) – kompresor klimatizace.
Viz F6.

Ef18 (15 A) – palivové čerpadlo.

Ef19 (15 A) – přístrojová deska, elektricky sklopná zrcátka, individuální osvětlení v kabině, společné osvětlení stropu v kabině, osvětlení v zavazadlovém prostoru, spínač koncové polohy zavazadlového prostoru .
Viz F4.

Ef20 (10 A) – levý světlomet, osvětlení polohy.

Ef21 (15 A) – elektronická řídicí jednotka (ECU), adsorpční ventil, senzory koncentrace kyslíku, senzor fáze, ventilátor chlazení (chladič) .

Ef22 (15 A) – palivové čerpadlo, vstřikovače, EGR ventil .

Ef23 (10 A) – boční žárovky na levé straně, osvětlení registrační značky, varovný signál .
Viz Ef12.

Ef24 (15 A) – mlhová světla.

Ef25 (10 A) – elektrická boční zrcátka .
Viz F8.

Ef26 (15 A) – centrální zamykání .

Ef27 (10 A) – pravý světlomet, osvětlení polohy .
Viz Ef20.

Ef28 (10 A) – boční žárovky na pravé straně, osvětlení přístrojové desky a středové konzoly, osvětlení rádia, hodiny .

Ef29 (10 A) – rezerva;
Ef30 (15 A) – rezerva;
Ef31 (25 A) – rezerva.

Relé

• 1 – relé pro osvětlení přístrojové desky a středové konzoly .
• 2 – relé klaksonu .
  Viz Ef16.
• 3 – hlavní relé zapalování .
  Zkontrolujte pojistku Ef5.
• 4 – relé světlometů ve světlometech .
• 5 – relé mlhových světel .
  Viz Ef24.
• 6 – spojka kompresoru klimatizace .
  Viz F6.
• 7 – palivové čerpadlo, zapalovací cívky .
  Viz Ef18.
• 8 – elektrická okna .
• 9 – nízká rychlost ventilátoru (chladič) chlazení .
  Viz Ef6.
• 10 – vyhřívání zadního okna .
  Viz F6.
• 11 – vysoká rychlost ventilátoru (chladič) chlazení .
  Viz Ef6.

Kabina

Pojistková skříňka

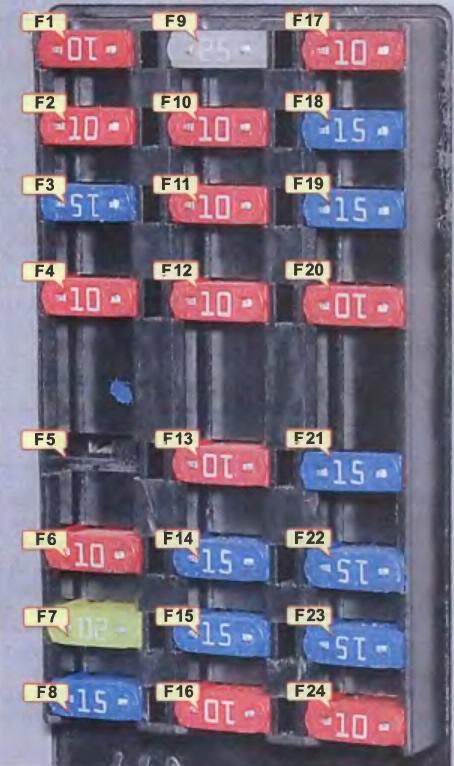

Nachází se na levé straně na konci přístrojové desky.

Popis

F1	10A – Řídicí jednotka airbagů
F2	10A – Řídicí jednotka motoru, řídicí jednotka automatické převodovky*, alternátor, senzor rychlosti vozidla
F3	15A – Nouzový spínač, směrová světla
F4	10А – Přístrojová deska, elektronická skupina automatického zapínání světel na poloze*, akustický signál, spínač brzdového signálu, elektronický kontrolér řízení s variabilním úsilím*, spínač klimatizace*
F5	Rezerva
F6	10А – Relé zapínání kompresoru klimatizace, relé zapínání vyhřívání zadního okna, relé zapínání elektrických oken, relé zapínání světlometů
F7	20А – Relé zapínání ventilátoru elektrické klimatizace, spínač klimatizace, systém klimatizace *
F8	15A – Spínač elektrických zrcátek, elektricky sklopná zrcátka*, elektricky otevíratelná střecha*
F9	25А – Motor reduktoru stěračů, spínač režimu stěračů
F10	10А – Sada hands-free
F11	10A – řídicí jednotka ABS. Aktuátor ABS
F12	10А – Imobilizér, elektronická řídicí jednotka proti krádeži, senzor deště

F13	10A – Kontrolér automatické převodovky *
F14	15A – Spínač alarmu
F15	15A – Elektronická řídicí jednotka proti krádeži
F 16	10A – Diagnostický konektor
F17	10A – Audio systém, hodiny
F18	15A – Dodatečná zásuvka
F19	15A – Pojistka zapalovače cigaret
F20	10A – Spínač světel couvání, výběr režimu automatické převodovky *
F21	15A – Relé zapnutí zadních mlhových světel, relé osvětlení a kontrolek, boční osvětlení
F22	15A – Hodiny, klimatizace*, spínač klimatizace*
F23	15A – audio systém
F24	10A – Imobilizér

Relé

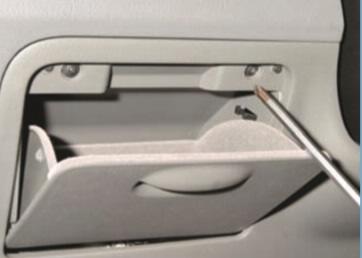

Jsou namontovány na speciální podpěře umístěné pod přístrojovou deskou blízko pedálů. Přístup k nim je mimořádně obtížný. Nejprve musíš otevřít odkládací schránku a odšroubovat dva šrouby šroubovákem.

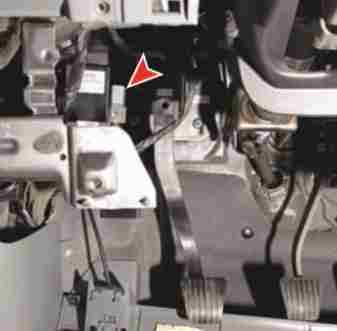

Poté, překonávajíc odpor tří klipsů, odstraníme dolní kryt přístrojové desky, osvobozujíc ho od mechanismu uzamykání kapoty a úplně ho odstraníme.

V prostoru, který se otevře, musíš najít požadovanou podpěru.

Popis

1. řídicí jednotka systému ochrany baterie;
2. spínač směrových světel;
3. relé pro zapnutí mlhových světel ve světlometech vzadu;
4. relé blokování startovacího motoru (pro vozidla s automatickou převodovkou).
