Chevrolet Volt (2016-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chevrolet Volt (2016–2019), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chevrolet Volt (2016-2019) – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Chevrolet Volt jsou automatické spínače CB1 (přední zásuvka napájení) a CB2 (zadní zásuvka napájení) v pojistkové skříňce přístrojové desky.
Poloha pojistkové skříňky
Nachází se na straně řidiče v přístrojové desce, za krytem.

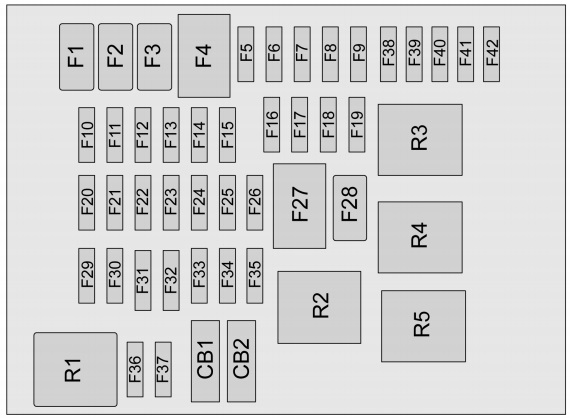

Schéma pojistkové skříňky
Přiřazení pojistek a relé v přístrojové desce (2016-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | Prázdné |
| F2 | Prázdné |
| F3 | Prázdné |
| F4 | Topení, ventilace a ventilátor klimatizace |
| F5 | Modul řízení karoserie 2 |
| F6 | Prázdné |
| F7 | 2016-2017:
Prázdné; 2018-2019: CGM. |
| F8 | Modul řízení karoserie 3 |
| F9 | Modul palivového čerpadla |
| F10 | Prázdné |
| F11 | Prázdné |
| F12 | Prázdné |
| F13 | Prázdné |
| F14 | Prázdné |
| F15 | Prázdné |
| F 16 | Prázdné |
| F17 | Datový konektor |
| F18 | Modul řízení karoserie 7 |
| F19 | Skupina |
| F20 | Modul řízení karoserie 1 |
| F21 | Modul řízení karoserie 4 |
| F22 | Modul řízení karoserie 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Displej |
| Č. | Popis |
|---|---|
| F26 | 2016-2018:
Infotainment; 2019: Univerzální komunikační sběrnice. |
| F27 | Prázdné |
| F28 | Horní konzola |
| F29 | Rádio;
Infotainment. |
| F30 | Ovládací prvky na volantu |
| F31 | Modul řízení karoserie 8 |
| F32 | Topení, ventilace a klimatizace;
Integrovaný senzor slunečního světla. |
| F34 | Pasivní vstup;
Pasivní startování. |
| F35 | Zadní zamykání |
| F36 | Nabíječka |
| F37 | Prázdné |
| F38 | Prázdné |
| F39 | Prázdné |
| F40 | Prázdné |
| F41 | Prázdné |
| F42 | Prázdné |
| Automatické spínače | |
| CB1 | Přední zásuvka napájení |
| CB2 | Zadní zásuvka napájení |
| Relé | |
| R1 | Prázdné |
| R2 | Napájení příslušenství udržované |
| R3 | Otevíratelná střecha |
| R4 | Prázdné |
| R5 | Prázdné |
Poloha pojistkové skříňky
Nachází se v motorovém prostoru na straně řidiče.

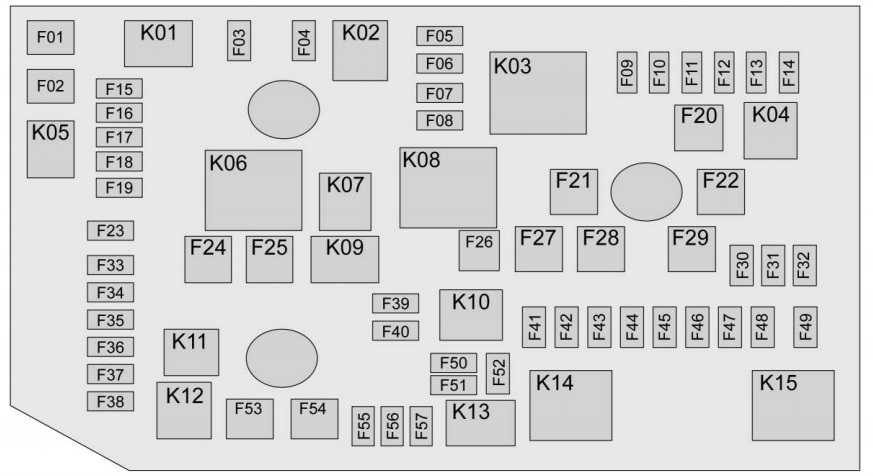

Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru (2016-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F01 | Prázdné |
| F02 | Prázdné |
| F03 | Ne walk home |
| F04 | Modul řízení motoru |
| F05 | Aeroshutter |
| F06 | Modul invertoru výkonu 1 |
| F07 | Modul invertoru výkonu 2 |
| F08 | Modul řízení motoru |
| F09 | Modul řízení klimatizace |
| F10 | Modul řízení integrace vozidla |
| F11 | Elektrická asistence k brzdám |
| F12 | Systém ukládání energie pro vícenásobné nabíjení |
| F13 | Modul řízení vytápění kabiny |
| F14 | Modul řízení vytápění chladicí kapaliny |
| F15 | Emise |
| F 16 | Zapalovací cívky |
| F17 | Modul řízení motoru |
| F18 | Prázdné |
| F19 | Prázdné |
| F20 | Elektrická asistence k brzdám |
| F21 | Přední stěrač |
| F22 | Čerpadlo systému proti zablokování |
| F23 | Stěrač čelního skla |
| F24 | Prázdné |
| F25 | Prázdné |
| F26 | Prázdné |
| F27 | Modul systému proti zablokování |
| F28 | Napájení levého okna |
| F29 | Odmlžovač zadního okna |
| F30 | Vyhřívaná zrcátka |
| F31 | Prázdné |
| F32 | Variabilní funkce |
| F33 | Prázdné |
| F34 | Klaksón |
| F35 | Systém ukládání energie pro vícenásobné nabíjení chladicí kapaliny |
| F36 | Pravý potkávací světlomet |
| F37 | Levý potkávací světlomet |
| F38 | Prázdné |
| F39 | Prázdné |
| F40 | Prázdné |
| Č. | Popis |
|---|---|
| F41 | Proveď
Mechanismus s klikou |
| F42 | Proveď;
Mechanismus s klikou 3. |
| F43 | Prázdné |
| F44 | Fungování modulu teploty proudu napětí, klika |
| F45 | Vyhřívaný volant |
| F46 | Spuštění modulu řízení integrace vozidla, klika |
| F47 | Prázdné |
| F48 | Prázdné |
| F49 | Prázdné |
| F50 | Prázdné |
| F51 | Prázdné |
| F52 | Modul řízení motoru;
Modul výkonového invertoru. |
| F53 | Levý chladicí ventilátor |
| F54 | Pravý chladicí ventilátor |
| F55 | Elektrické čerpadlo |
| F56 | Prázdné |
| F57 | Prázdné |
| Relé | |
| K01 | Prázdné |
| K02 | Prázdné |
| K03 | Modul řízení motoru |
| K04 | 2016-2018:
Prázdné; 2019: Funkce upozornění pro chodce. |
| K05 | Prázdné |
| K06 | Prázdné |
| K07 | Prázdné |
| K08 | Prázdné |
| K09 | Prázdné |
| K10 | Prázdné |
| K11 | Prázdné |
| K12 | Dálková světla |
| K13 | Prázdné |
| K14 | Proveď;
Mechanismus s klikou. |
| K15 | Odmrazovač zadního okna |
| K16 | Relé klaksonu PCB |
| K17 | Prázdné |
| K18 | Prázdné |
| K19 | Relé PCB čerpadla chladicí kapaliny |
| K20 | Prázdné |
| K21 | Prázdné |
| K22 | Přední těsnění |
| K23 | Prázdné |
Poloha pojistkové skříňky
Nachází se uprostřed zadního prostoru pod podlahou zavazadlového prostoru.

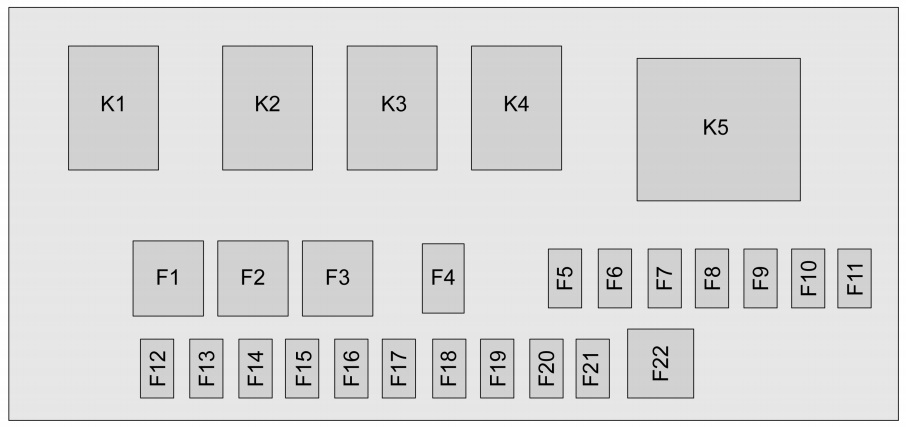

Schéma pojistkové skříňky
Přiřazení pojistek a relé v zavazadlovém prostoru (2016-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| F1 | 2016-2018:
Prázdné; 2019: Elektrické sedadlo. |
| F2 | Prázdné |
| F3 | Prázdné |
| F4 | 2016-2018:
Prázdné; 2019: Bederní opěrka řidiče; Keypass. |
| F5 | Ochrana chodců |
| F6 | Integrovaný nabíjecí modul |
| F7 | Vyhřívané přední sedadlo |
| F8 | Vyhřívané přední sedadlo |
| F9 | Spínače dveří řidiče/zrcadlo |
| F10 | Prázdné |
| F11 | Zesilovač |
| F12 | Osvětlení spínače na volantu |
| F13 | Prázdné |
| F14 | Prázdné |
| Č. | Popis |
|---|---|
| F15 | Prázdné |
| F 16 | Prázdné |
| F17 | Prázdné |
| F18 | Prázdné |
| F19 | Detekce překážek |
| F20 | Palivo |
| F21 | Vyhřívané zadní sedadlo |
| F22 | Elektrická okna pravá |
| Relé | |
| K1 | Prázdné |
| K2 | Prázdné |
| K3 | Prázdné |
| K4 | Prázdné |
| K5 | Prázdné |
O Chevrolet Volt (2016-2019)
Chevrolet Volt z let 2016 až 2019 je plug-in hybridní vozidlo, které kombinuje elektrický pohon s benzínovým motorem, čímž poskytuje flexibilitu a efektivitu při jízdě. Tento model je vybaven lithium-iontovou baterií, která umožňuje dojezd na čistě elektrický pohon až do 85 kilometrů, v závislosti na jízdních podmínkách. Po vyčerpání elektrického dojezdu se automaticky spustí 1,5litrový benzínový motor, který slouží jako generátor pro nabíjení baterie a prodloužení celkového dojezdu vozidla. Chevrolet Volt je známý svou tichou jízdou, moderním designem a pokročilými technologickými funkcemi, které zahrnují infotainment systém s podporou pro Apple CarPlay a Android Auto.
Schéma pojistkové skříňky Chevrolet Volt
Tato stránka zobrazuje schéma pojistkové skříňky pro Chevrolet Volt, která je nezbytná pro identifikaci a výměnu pojistek. V Chevrolet Volt se pojistkové skříňky nacházejí typicky ve dvou hlavních oblastech: v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
