Chevrolet Spark M300 (2009-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chevrolet Spark M300 (2009–2015), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chevrolet Spark M300 (2009-2015) – schéma pojistky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Chevrolet Spark M300 (2009-2015) je pojistka F5DA ve schématu pojistek.

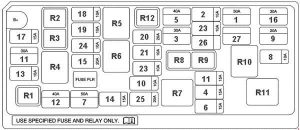

Schéma pojistek v motorovém prostoru
| Č. br. |
Ampéráž [A] |
Popis |
| F1UA | 50 | Relé vyhřívání zadního skla, blok pojistek – přístrojová deska |
| F1UB | 15 | Spínač nouzových světel |
| F2UA | 30 | Zapalování |
| F2UB | 15 | Modul řízení motoru, cívka zapalování 1, cívka zapalování 2, cívka zapalování 3, cívka zapalování 4, modul cívky zapalování, modul řízení GPL K103 |
| F3UA | 40 | Zapalování |
| F3UB | 15 | Senzor vyhřívaného kyslíku, ventil pro recirkulaci výfukových plynů, elektromagnetický ventil pro nasávání par paliva (EVAP), senzor vyhřívaného kyslíku 1, senzor polohy vačkového hřídele, senzor vyhřívaného kyslíku 2 |
| F4UA | 50 | Elektronický modul řízení brzd (EBCM) |
| F4UB | 10 | Modul řízení motoru, modul řízení převodovky (MFL) |
| F5UA | 20 | Relé vyhřívání sedadla |
| F5UB | – | Nepoužívá se |
| F6UA | 30 | Relé vysokorychlostního ventilátoru chlazení |
| F6UB | 15 | Modul řízení motoru, cívka zapalování 1, cívka zapalování 2, cívka zapalování 3, cívka zapalování 4, modul cívky zapalování, modul řízení GPL |
| F7UA | 40 | Elektronický modul řízení brzd (EBCM) |
| F7UB | 10 | Spojka kompresoru klimatizace |
| F8UA | – | Nepoužívá se |
| F8UB | 20 | Odpor ventilátoru chlazení |
| F9UA | 30 | Relé startování |
| F9UB | 15 | Relé čerpadla paliva |
| F10UB | 10 | Žárovka registrační značky, zadní žárovka – levá, žárovka polohy / směrovka – levá, pohon nastavení úhlu světlometu – levá |
| F11UB | 10 | Žárovka polohy / směrovka – pravá, pohon nastavení úhlu světlometu – pravá, zadní žárovka – pravá, relé vnitřního osvětlení |
| F12UB | 20 | Skupina světlometu – pravá, skupina světlometu – levá, přístrojová deska |
| F13UB | 10 | Skupina světlometu – levá, spínač nastavení světlometu |
| F14UB | 10 | Skupina světlometu – pravá |
| F15UB | 10 | Relé klaksonu, spínač otevírání kapoty |
| F16UB | 10 | Relé předních mlhových světel |
| Relé |
||
| R1 | Relé klimatizace | |
| R2 | Hlavní relé motoru | |
| R3 | Relé ventilátoru vysoká rychlost | |
| R4 | Relé ventilátoru NÍZKÁ | |
| R5 | Relé předního mlhového světla | |
| R6 | Relé čerpadla paliva | |
| R7 | Relé světlometu vysoká rychlost | |
| R8 | Relé světlometu NÍZKÁ | |
| R9 | Relé klaksonu | |
| R10 | Relé vyhřívání sedadla | |
| R11 | Relé startování | |

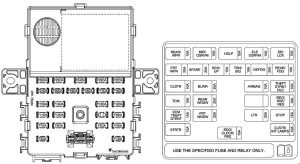

Blok pojistek přístrojové desky
| Číslo |
Ampéráž [A] |
Popis |
| F1DA | 10 | Osvětlení interiéru, lampa na nabíjení, senzory bezpečnosti nafukovacích a diagnostický modul |
| F2DA | 15 | Modul řízení mobilního telefonu, rádio, přístrojová deska, přijímač dálkového ovládání zámku dveří (RCDLR), modul řízení proti krádeži obsahu, modul řízení HVAC. |
| F3DA | 10 | Přístrojová deska, startování, spínač parkování / neutrál, přijímač dálkového ovládání zámku dveří (RCDLR), spínač zapalování |
| F4DA | 15 | Spínač brzdových světel, modul řízení motoru (ECM), modul řízení převodovky (TCM), elektronický modul řízení brzd (EBCM), zadní světlo – levé, zadní světlo – pravé, centrální brzdový světlomet (CHMSL) |
| F5DA | 20 | Pojistka zásuvky zapalovače cigaret |
| F6DA | 25 | Spínač okna – cestující, spínač okna – řidič, spínač globálního okna |
| F7DA | 15 | Relé čerpadla paliva, modul řízení motoru (ECM), senzor rychlosti turbíny automatické převodovky, senzor tlaku palivové lišty, senzor rychlosti vozidla (VSS), modul řízení LPG, senzor rychlosti výstupní hřídele automatické převodovky, modul řízení imobilizéru, modul řízení imobilizéru – pomocný |
| F8DA | 10 | Přístrojová deska, rádio, přijímač dálkového ovládání zámku dveří (RCDLR), modul řízení proti krádeži obsahu |
| F9DA | – | Nepoužito |
| F10DA | 25 | Spínač okna – řidič |
| F11DA | 10 | Spínač brzdových světel, modul řízení převodovky, páka převodovky automatické převodovky |
| F12DA | 10 | Konektor datového rozhraní (DLC), konektor datového rozhraní (DLC) 2, modul řízení imobilizéru – pomocný, modul řízení imobilizéru |
| F13DA | 10 | Modul nafukování detekce a diagnostiky zařízení zadržování |
| F14DA | 25 | Modul řízení motoru ventilátoru |
| F15DA | 10 | Modul informačního displeje, přístrojová deska, modul řízení mobilního telefonu |
| F16DA | 10 | Relé světel mlhových světel zadních, lampa zadní – levá, lampa zadní – pravá, přístrojová deska. |
| F17DA | 20 | Mřížka odmrazování zadního okna |
| F18DA | 10 | Spínač nouzových světel |
| F19DA | 15 | Spínač poloha parkování / neutrál (PNP), spínač světel couvání |
| F20DA | 25 | Nepoužívá se |
| F21DA | 20 | Motor stěrače předního skla, spínač stěrače / ostřikovače předního skla |
| F22DA | 15 | Relé zámku dveří, relé odblokování dveří |
| F23DA | 15 | Skupina spínačů řízení HVAC, mřížka odmrazování čelního skla, zrcadlo zpětného pohledu vnější – řidič, zrcadlo zpětného pohledu vnější – cestující |
| F24DA | 10 | Obsah Modulu řízení systému proti krádeži, blok pojistek pod kapotou, relé světel potkávacích, relé světel dálkových, relé startování, relé vyhřívaných sedadel |
| F25DA | 10 | Přístrojová deska, řízení HVAC, spínač zrcadla zpětného pohledu vnějšího |
| F26DA | 10 | Spínač stěrače / ostřikovače předního skla, motor stěrače zadního okna |
O Chevrolet Spark M300 (2009-2015)
Chevrolet Spark M300, vyráběný v letech 2009 až 2015, je kompaktní městský automobil, který se vyznačuje svou úsporností a praktičností. Tento model je oblíbený zejména mezi řidiči, kteří hledají spolehlivé a ekonomické vozidlo pro každodenní jízdy ve městě. Spark M300 byl dostupný s různými motorizacemi, včetně benzínových motorů s objemem 1.0 a 1.2 litru, které poskytují dostatečný výkon pro městský provoz. Jeho kompaktní rozměry usnadňují parkování a manévrování v úzkých uličkách, zatímco moderní design a pohodlný interiér zaručují příjemný zážitek z jízdy.
Schéma pojistkové skříňky Chevrolet Spark M300
Tato stránka zobrazuje schéma pojistkové skříňky pro Chevrolet Spark M300, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité pravidelně kontrolovat její stav a funkčnost.
