Abarth Grande Punto (2007-2010) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Abarth Grande Punto 2007-2010, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Abarth Grande Punto (2007-2010) – schéma pojistky
Rok výroby: 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Abarth Grande Punto (2007-2010) je pojistka 31 v pojistkové skříňce.
Pojistková skříňka na přístrojové desce
| Popis | Číslo | Amp [A] |
| Volný | 01 | – |
| Přístrojová deska Power + baterie;
Diagnostický konektor EOBD. |
02 | 10 |
| Audio systém Power + baterie,
Ovládací jednotka hands-free s rozpoznáváním hlasu a technologií Bluetooth®; Ovládací jednotka pro audio systém Hi-Fi. |
03 | 15 |
| Spínač napájení + baterie | 04 | 7,5 |
| Výkon čelního a zadního stěrače | 05 | 20 |
| Napájení pro aktátor zadního víka | 05 | 15 |
| Napájení pro aktátory motoru zámku dveří;
Aktátory motoru bezpečnostního zámku. |
07 | 20 |
| Volný | 08 | – |
| Napájení předního čtecího světla,
zadního čtecího světla, světla zavazadlového prostoru, světla v prostorech, přídavného světla. |
09 | 10 |
| Kontrolér elektrické asistence
při řízení Power + s klíčem. |
10 | 7,5 |
| Power + klíč na přístrojové desce;
Spínač brzdového pedálu (okruh kontroly brzdových světel); Spínač spojkového pedálu |
11 | 7,5 |
| Kontrolér brzdového systému Power + s klíčem;
Systém VDC; Spínač brzdového pedálu. |
12 | 7,5 |
| Ovládací jednotka klíče systému
airbagů Power+ |
13 | 10 |
| Osvětlení bočních tlačítek napájení + tlačítka;
Ukazatele na volantu; Centrální panel tlačítek (kontrola ASR a LED) |
14 | 7,5 |
| Osvětlení panelu tlačítek Power + na stropní lampě;
panel tlačítek vyhřívání předních sedadel (kontrola systému a LED); Senzor deště. |
14 | 7,5 |
| Tlačítko Power + ovládací jednotka otevírací střechy;
Ovládací jednotka senzoru tlaku pneumatik; Ovládací jednotka hands-free s rozpoznáváním hlasu a technologií Bluetooth®; Ovládací jednotka systému parkovacích senzorů. |
14 | 7,5 |

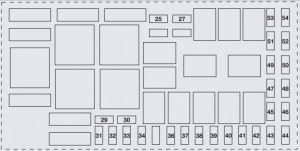

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Amp [A] |
| Napájení + baterie brzdového systému
(elektromagnetické ventily) |
53 | 30 |
| Výkon světla na tlumená světla vlevo;
Regulátor světlometů. |
38 | 10 |
| Výkon světla na tlumená světla vpravo | 39 | 10 |
| Výkon světlometů na dálková světla vlevo | 40 | 10 |
| Výkon světlometu na dálkové světlo vpravo | 41 | 10 |
| Řídicí jednotka motoru Power + | 47 | 7,5 |
| Chladič prostoru pro cestující Power + klíč;
Elektronická řídicí jednotka okna řidiče; Elektrická boční zrcátka; Světlo couvání (verze 1.4 8v Dualogic) |
48 | 7,5 |
| Volné | 46 | – |
| Výkon pro dodatečné zatížení diagnostického systému motoru | 34 | 15 |
| Výkon pro základní zatížení diagnostického systému motoru
(zapalovací cívka, vstřikovače, řídicí jednotka motoru – verze Multijet). |
30 | 15 |
| Výkon řídicí jednotky motoru (motor 1.4) | 33 | 10 |
| Výkon palivové pumpy | 51 | 15 |
| Napájení předních mlhových světel | 25 | 15 |
| Výkon čerpadla stěrače světlometů | 27 | 30 |
| Výkon pro klakson s jednou tóninou | 37 | 15 |
| Napájení kompresoru klimatizace | 42 | 7,5 |
| Výkon pro motorek startování (magnet + 50) | 49 | 30 |
| Napájení elektromagnetického ventilu (motor 1.4 16V) | 29 | 7,5 |
| Řídicí jednotka vnitřního chlazení
Výkon + baterie. |
54 | 7,5 |
| Řídicí jednotka motoru Výkon + baterie | 32 | 7,5 |
| Přední zásuvka,
Zapalovač cigaret. |
31 | 20 |
| Osvětlení couvání Výkon + klíč;
Regulátor svíček; Proudový měřič; Senzor přítomnosti vody v naftě. |
45 | 10 |
| Napájení elektrických zařízení na odmrazování
vnějších zrcátek. |
43 | 10 |
| Výkon motorku ovládání okna předního pasažéra | 26 | 20 |
| Výkon motorku ovládání okna řidiče | 28 | 20 |
| Volné | 52 | – |
| Volné | 44 | – |
Pojistková skříňka v zavazadlovém prostoru
| Popis | Číslo | Amp [A] |
| Volný | 01 | – |
| Volný | 02 | – |
| Volný | 03 | – |
| Výkon motoru na nastavení bederní opěrky sedadla řidiče | 04 | 10 |
| Napájení pro výstup proudu na startování | 05 | 15 |
| Volný | 06 | – |
| Volný | 07 | – |
| Výkon pro vyhřívání sedadla řidiče | 08 | 10 |
| Napájení vyhřívacího modulu sedadla pasažéra | 09 | 10 |
| Výkon + baterie motoru okna v zadních dveřích vpravo | 10 | 20 |
| Výkon + baterie motoru okna v zadních dveřích vlevo | 11 | 20 |
| Volný | 12 | – |
| Volný | 13 | – |
| Volný | 14 | – |
| Řídicí jednotka systému monitorování tlaku v
pneumatikách Power + baterie |
15 | 10 |
| Subwoofer baterie systému hi-fi Power + | 16 | 20 |
| Power + baterie systému otevírací střechy | 17 | 20 |
O Abarth Grande Punto (2007-2010)
Abarth Grande Punto, vyráběný v letech 2007 až 2010, je sportovní verze populárního modelu Fiat Grande Punto. Tento automobil je známý svým dynamickým designem a výkonnými motory, které nabízejí vzrušující zážitek z jízdy. Mezi nejčastější motorizace patří 1.4-litrový T-Jet motor s turbodmychadlem, který poskytuje výkon až 155 koní. Abarth Grande Punto je vybaven sportovním podvozkem, vylepšenými brzdami a agresivním vzhledem, což ho činí atraktivním pro milovníky sportovních aut. Interiér je navržen s důrazem na detail a komfort, přičemž nabízí sportovní sedadla a moderní technologie.
Schéma pojistkové skříňky Abarth Grande Punto
Tato stránka zobrazuje schéma pojistkové skříňky pro model Abarth Grande Punto. V tomto autě se pojistková skříňka obvykle nachází na dvou místech: pod kapotou v motorovém prostoru a uvnitř kabiny, obvykle na straně řidiče. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
