Abarth Punto 2012 (2012-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Abarth Punto 2012 2012-2014, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Abarth Punto 2012 (2012-2014) – schéma pojistky
Rok výroby: 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Abarth Punto 2012 (2012-2014) je pojistka 86 v rozvaděči pojistek v motorovém prostoru.
Poloha pojistky
Pojistky jsou seskupeny do tří kontrolních jednotek: na přístrojové desce, v motorovém prostoru a na levé straně zavazadlového prostoru.

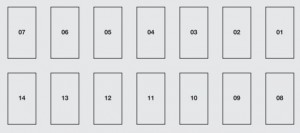

Rozvaděč pojistek na přístrojové desce
| Popis | Číslo | Amp [A] |
| Přední potkávací světla pravá | 1 * | 7,5 |
| Přední potkávací světlo levé;
Nastavovač orientace světel. |
8 * | 7,5 |
| Napájení INT/A cívky spínačů
v pojistkové skříňce motoru a cívky spínačů relé na řídicí jednotce počítače karoserie. |
13 | 5 |
| Vnitřní osvětlení;
Osvětlení zavazadlového prostoru; Osvětlení prostoru pro cestující. |
2 | 5 |
| Napájení a baterie pro diagnostiku EOBD;
Automatická klimatizace; Alarm; Rádio; Řídicí jednotka Blue & Me™. |
5 | 10 |
| Napájení INT pro přístrojovou desku;
Spínač pedálu brzdy (kontakt NO); Třetí brzdové světlo. |
11 | 5 |
| Motory zamykání dveří;
Motory pro aktivaci zámku; Motory pro odemykání zavazadlového prostoru. |
4 | 20 |
| Čerpadlo ostřikovače | 6 | 20 |
| Motor předního okna řidiče | 14 | 20 |
| Motor elektrického zdviháku předního okna
na straně spolujezdce. |
7 | 20 |
| Napájení INT pro kontrolky na přístrojové desce;
Řídicí jednotka tlaku pneumatik TMPS; Elektrický pohyb bočních zrcátek; Řídicí jednotka otevíracího střešního okna; Vývod systému infotainment my-port; Elektrochromatické zpětné zrcátko. |
12 | 5 |
| Přístrojová deska | 3 | 5 |
| Napájení INT pro spínač pedálu brzdy (kontakt NC)
spínač pedálu spojky, skupina vytápění kabiny, řídicí jednotka Blue&Me™, kabeláž audio systému, řídicí jednotka regulátoru napětí, světlo couvání na nárazníku, senzor asistence při brzdění, cívky spínače relé na pojistkové skříňce v motorovém prostoru. |
10 | 7,5 |
Schéma pojistek v motorovém prostoru
| Popis | Číslo | Amp [A] |
| Audio systém Hi-Fi s
řídicí jednotkou a subwooferem. |
09 | 20 |
| Klakson | 10 | 10 |
| Levý dálkový světlomet;
Pravý dálkový světlomet, |
14 | 15 |
| Kompresor klimatizace | 19 | 7,5 |
| Vyhřívané zadní sklo | 20 | 30 |
| Čerpadlo paliva v nádrži | 21 | 15 |
| Levé mlhové světlo;
Pravé mlhové světlo. |
30 | 15 |
| Zásuvka (připravená k použití) | 85 | – |
| Zásuvka v prostoru pro cestující;
Zapalovač cigaret. |
86 | 15 |
| Senzor stavu nabití baterie | 87 | 5 |
| Odmlžování zrcadla na straně řidiče;
Odmlžování zrcadla na straně spolujezdce. |
88 | 7,5 |

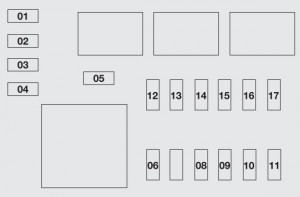

Schéma pojistek zavazadlového prostoru
| Popis | Číslo | Amp [A] |
| Systém otevírání střešního okna | 17 | 20 |
| Řídicí jednotka správy
systému alarmu. |
14 | 7,5 |
| Volný | 01 | – |
| Volný | 03 | – |
| Volný | 04 | 10 |
| Volný | 15 | – |
| Volný | 16 | – |
| Volný | 08 | 10 |
| Volný | 07 | – |
| Zásuvka pro startování | 05 | 15 |
| Řídicí jednotka TPMS
(systém monitorování tlaku v pneumatikách) |
13 | 5 |
| Volný | 09 | 10 |
| Volný | 06 | – |
| Volný | 02 | – |
O Abarth Punto 2012 (2012-2014)
Abarth Punto 2012 je sportovní verze populárního modelu Fiat Punto, která byla vyráběna v letech 2012 až 2014. Tento automobil je známý svým dynamickým designem a výkonným motorem, což ho činí atraktivním pro milovníky sportovních aut. Abarth Punto je vybaven 1.4-litrovým přeplňovaným motorem T-Jet, který poskytuje vynikající výkon a agilitu na silnicích. Kromě toho nabízí sportovní odpružení, vylepšené brzdy a agresivní designové prvky, které podtrhují jeho sportovní charakter. Interiér je navržen s důrazem na komfort a moderní technologie, což zaručuje příjemný zážitek z jízdy.
Schéma pojistkové skříňky Abarth Punto 2012
Tato stránka zobrazuje schéma pojistkové skříňky pro model Abarth Punto 2012. V tomto autě se pojistková skříňka obvykle nachází na dvou místech: pod kapotou v motorovém prostoru a v interiéru vozidla, obvykle na straně řidiče pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité věnovat jí pozornost při údržbě auta.
