Abarth 500 (2008-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Abarth 500 2008-2016, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Abarth 500 (od 2008) – specifikace žárovek
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Typy žárovek
A – Žárovka ze skla: přichytí se. Potáhni, abys ji vytáhl
B – Bajonetové žárovky: pro odstranění tohoto typu žárovky z objímky stiskni a otoč proti směru hodinových ručiček
C – Válcové žárovky: uvolni je z kontaktů, abys je vytáhl
D – Halogenové žárovky: uvolni upevňovací svorník z příslušné zásuvky, abys vytáhl lampu
E – Halogenové žárovky: uvolni upevňovací svorník z příslušné zásuvky, abys vytáhl lampu
| Žárovka | Typ | Výkon | Tvar |
| Světlomety s tlumenými světly | H1 | 55W | D |
| Světlomety s dálkovými světly | H7 | 55W | D |
| Přední žárovka / denní svítivost | W21 / 5W | 5 / 21W | A |
| Přední směrovky | WY21W | 21W | B |
| Boční směrovky | W5W | 5W | A |
| Zadní směrovky | PY21W | 21 | B |
| Boční zadní žárovka | R10W | 10W | B |
| Brzdy | P21W | 21W | B |
| Zpětné světlo | P21W | 21W | B |
| Zadní mlhová světla | P21W | 21W | B |
| Vnitřní osvětlení | C5W | 5W | C |
| Osvětlení zavazadlového prostoru | W5W | 5W | A |
| Osvětlení registrační značky | C5W | 5W | C |
| Mlhová světla | H1 | 55W | E |
| Přídavná stop žárovka (3. stop) | W5W | 5W | A |
Abarth 500 (2008-2016) – schéma pojistky
Abarth 500 je auto segmentu A (takzvané hot hatch), a to je způsobeno jeho rozměry. Je to samozřejmě sportovní verze Fiat 500. Je to druhé vozidlo vyrobené po opětovné aktivaci značky. Abarth 500 se vyrábí od roku 2008. Zajímavý fakt je, že auto se vyrábí v závodě Fiat v Tychy. Abarth 500 je k dispozici v různých verzích.
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Abarth 500 (2008-2016) je pojistka F85 (relé T51) v pojistkové skříňce v motorovém prostoru.

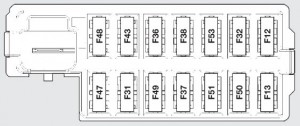

Pojistková skříňka v přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Napájení světla s tlumeným světlem vpravo | F12 | 7,5 |
| Napájení světla s tlumeným světlem vlevo a
kontrolér směru světlometů |
F13 | 7,5 |
| Spínač skupiny ovládání ventilu
obcházení motorového prostoru |
F31 | 5 |
| Žárovky předních a zadních světel;
Osvětlení zavazadlového prostoru a dveří. |
F32 | 7,5 |
| Diagnostický port;
Rádio auta; Klimatizace; EOBD. |
F36 | 10 |
| Spínač brzdových světel;
Modul přístrojové desky. |
F37 | 5 |
| Centrální zamykání dveří | F38 | 20 |
| Čerpadlo předního a zadního stěrače | F43 | 15 |
| Elektrické okno na straně řidiče | F47 | 20 |
| Elektrické okno na straně spolujezdce | F48 | 20 |
| Spínače podsvícení, elektrická zrcátka | F49 | 5 |
| Modul airbagu | F50 | 7,5 |
| Spínač rádia auta;
Konvergence; Klimatizace; Brzdová světla; Spojka. |
F51 | 7,5 |
| Modul přístrojové desky | F53 | 5 |

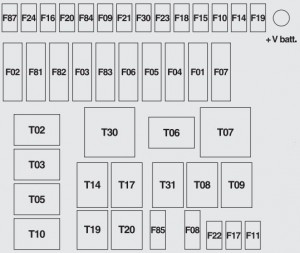

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Ventilátor systému klimatizace | F08 | 30 |
| Rezerva | F09 | 15 |
| Signální akustická zařízení | F10 | 15 |
| Modul řízení motoru
(sekundární zatížení). |
F11 | 10 |
| Hlavní světlomety | F14 | 15 |
| Motor otevírací střechy | F15 | 20 |
| +15 Řídicí jednotka motoru,
Cívka relé T20 |
F 16 | 7,5 |
| Jednotka řízení motoru | F17 | 10 |
| Rezerva | F18 | 7,5 | Řídicí jednotka motoru,
cívka relé T09 |
F18 | 7,5 |
| Kompresor klimatizace | F19 | 7,5 |
| Zadní vyhřívané sklo;
Odmrazování zrcátek. |
F20 | 30 |
| Čerpadlo paliva | F21 | 15 |
| Zapalovací cívka | F22 | 15 |
| Řídicí jednotka motoru | F22 | 20 |
| Brzdový systém
(řídicí jednotka, ventily) |
F23 | 20 |
| +15 Brzdový systém,
elektrické ovládání, sklonový senzor. |
F24 | 7,5 |
| Mlhová světla | F30 | 15 |
| Rezerva | F84 | 10 |
| Přední zásuvka
Zapalovač cigaret. |
F85 | 15 |
| +15 pro couvací světla,
cívky relé T02, T05, T14 a T19 |
F87 | 7,5 |
| Popis | Relé | Ampéráž [A] |
| Světlomety | T02 | 20 |
| Hlasové signály | T03 | 20 |
| Kompresor klimatizace | T05 | 20 |
| Ventilátor chlazení motoru při nízkých otáčkách;
Ventilátor chlazení motoru při nízkých otáčkách. |
T06 | 30 |
| Ventilátor chlazení motoru při vysokých otáčkách | T07 | 50 |
| Ventilátor klimatizačního systému | T08 | 30 |
| Modul řízení motoru
(hlavní relé). |
T09 | 30 |
| Rezerva | T10 | 20 |
| Mlhová světla | T14 | 20 |
| Čerpadlo paliva | T17 | 30 |
| Odpařování | T19 | 30 |
| Rezerva | T20 | 30 |
| Rezerva | T30 | 50 |
| Přední zásuvka;
Zapalovač cigaret. |
T51 | 30 |
