Abarth Punto Evo (2010-2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Abarth Punto Evo 2010-2012, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Abarth Punto Evo (2010-2012) – schéma pojistky
Rok výroby: 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Abarth Punto Evo (2010-2012) je pojistka 86 v rozvaděči pojistek v motorovém prostoru.
Poloha pojistky
Pojistky jsou seskupeny do tří kontrolních jednotek: na přístrojové desce, v motorovém prostoru a na levé straně zavazadlového prostoru.
Rozvaděč pojistek na přístrojové desce
| Popis | Číslo | Amp [A] |
| Světlomet s tlumeným světlem vpravo | 1 | 7,5 |
| Ovládání světlometů;
Regulátor orientace světlometů. |
8 | 7,5 |
| Napájení INT/A pro cívky spínačů v
schématu pojistek motoru a cívky spínačů relé na řídicí jednotce počítače karoserie. |
13 | 5 |
| Vnitřní osvětlení;
Osvětlení zavazadlového prostoru; Osvětlení prostoru pro cestující. |
2 | 5 |
| Napájení a baterie pro diagnostiku EOBD;
Automatická klimatizace; Alarm; Rádio; Řídicí jednotka Blue & Me™. |
5 | 10 |
| Napájení INT pro přístrojovou desku;
Spínač pedálu brzdy (kontakt NO); Třetí brzdové světlo. |
11 | 5 |
| Motory zámků dveří;
Motory aktivace zámku mrtvého; Motory odemykání zavazadlového prostoru. |
4 | 20 |
| Čerpadlo předního a zadního stěrače | 6 | 20 |
| Motor předního okna řidiče | 14 | 20 |
| Motor elektrického zvedáku předního okna
na straně spolujezdce |
7 | 20 |
| Napájení INT pro kontrolní světla na přístrojové desce;
Řídicí jednotka tlaku pneumatik TMPS; Elektrický pohyb bočních zrcátek; Řídicí jednotka otevíracího střešního okna; Zásuvka systému infotainment my-port; Elektrochromatické zpětné zrcátko. |
12 | 5 |
| Přístrojová deska | 3 | 5 |
| Napájení INT pro spínač pedálu brzdy
(kontakt normálně otevřený), spínač pedálu spojky, skupina vytápění kabiny, řídicí jednotka Blue & Me™, kabeláž audio systému, řídicí jednotka regulátoru napětí, světlo couvání na nárazníku, senzor asistence při brzdění, cívky spínače relé v schématu pojistek v motorovém prostoru |
10 | 7,5 |

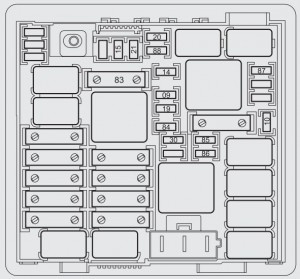

Schéma pojistek v motorovém prostoru
| Popis | Číslo | Amp [A] |
| Audio Hi-Fi systém s ovládací jednotkou a
subwooferem. |
09 | 20 |
| Klakson | 10 | 10 |
| Levý dálkový světlomet;
Pravý dálkový světlomet. |
14 | 15 |
| Kompresor klimatizace | 19 | 7,5 |
| Vyhřívané zadní sklo | 20 | 30 |
| Palivové čerpadlo v nádrži | 21 | 15 |
| Levé mlhové světlo;
Pravé mlhové světlo. |
30 | 15 |
| Zásuvka (připravená k použití) | 85 | – |
| Zásuvka v prostoru pro cestující;
Zapalovač cigaret. |
86 | 15 |
| Senzor stavu nabití baterie | 87 | 5 |
| Odvlhčovač zrcadla na straně řidiče;
Odvlhčovač zrcadla na straně cestujícího. |
88 | 7,5 |
Schéma pojistek zavazadlového prostoru
| Popis | Číslo | Amp [A] |
| Systém otevírání střešního okna | 17 | 20 |
| Řídicí jednotka správy
systému alarmu. |
14 | 7,5 |
| Volný | 01 | – |
| Volný | 03 | – |
| Volný | 04 | 10 |
| Volný | 15 | – |
| Volný | 16 | – |
| Volný | 08 | 10 |
| Volný | 07 | – |
| Zásuvka pro startování | 05 | 15 |
| Elektrická okna (motor, ovladač)
v levých dveřích. |
11 | 20 |
| Řídicí jednotka TPMS
(systém monitorování tlaku v pneumatikách) |
13 | 5 |
| Volný | 09 | 10 |
| Volný | 06 | – |
| Volný | 02 | – |
O Abarth Punto Evo (2010-2012)
Abarth Punto Evo, vyráběný v letech 2010 až 2012, je sportovní verze populárního modelu Fiat Punto. Tento automobil je známý svým dynamickým designem a výkonnými motory, které nabízejí skvělý zážitek z jízdy. Pod kapotou se nachází 1.4-litrový T-Jet motor, který je vybaven turbodmychadlem a poskytuje výkon až 165 koní. Díky sportovnímu podvozku a preciznímu řízení je Abarth Punto Evo ideální pro ty, kteří hledají kombinaci stylu a výkonu v kompaktním balení.
Schéma pojistkové skříňky Abarth Punto Evo
Tato stránka zobrazuje schéma pojistkové skříňky pro model Abarth Punto Evo, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou a v interiéru vozidla, konkrétně pod palubní deskou. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vašeho vozidla.
