Citroën Nemo (2008-2015) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Citroën Nemo 2008‑2015, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Citroën Nemo (2008-2009) – schéma panelu pojistek

Rok výroby: 2007, 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Citroën Nemo (2008-2009) je pojistka F85 v panelu pojistek v motorovém prostoru.

Panel pojistek na palubní desce

Pojistky	[A]	Popis
F12	7,5 A	Napájení světlometu pravého
F13	7,5 A	Napájení světlometu levého – nastavení výšky projektoru
F31	5 A	Spínač napájení modulu motoru
F32	7,5 A	Přední světluška – přední osvětlení – zadní osvětlení
F36	10 A	Audio systém – příprava pro mobilní telefon – ovládací panel klimatizace – diag EODB zásuvka
F37	5 A	Brzdové světlo – přístrojová deska
F38	20 A	Zámek dveří
F43	15 A	Pumpa stěrače
F47	20 A	Napájení motoru okna řidiče
F48	20 A	Napájení elektrického motoru okna spolujezdce
F49	5 A	Parkovací asistent – spínač zadních světel – elektrická vnější zrcátka
F50	7,5 A	Modul řízení airbagů
F51	5 A	Aktivace pedálu brzdy – aktivace pedálu spojky
F53	5 A	Přístrojová deska – zadní mlhová světla

Schéma pojistek v motorovém prostoru

Pojistky	[A]	Popis
F01	60 A	Modul řízení
F03	20 A	Napájení motorku startování
F04	40 A	Napájení čerpadla hydraulického bloku ABS
F06	30 A	Řízení ventilátorové skupiny s jednou rychlostí
F07	40 A	Řízení ventilátorové skupiny s vysokou rychlostí
F08	30 A	Čerpadlo klimatizace
F10	10 A	Klakson
F11	10 A	Sekundární napájení pro systém řízení motoru
F14	15 A	Světlomety s tlumeným světlem
F 16	7,5 A	Modul motoru – elektronická řídicí jednotka převodovky
F17	15 A	Napájení cívky zapalování, vstřikovače, centrální řídicí jednotka motoru

F18	7,5 A	Modul řízení motoru (1.4 HDi)
F19	7,5 A	Kompresor klimatizace
F20	30 A	Napájení vyhřívaného zadního skla, elektrické ohřívače pro odstranění ledu ze zrcátek
F21	15 A	Kontrola motoru 1.4 benzín, cívka relé T09 (HDi)
F22	20 A	Modul motoru (1.4 HDi), čerpadlo benzínu
F23	20 A	Napájení elektromagnetických ventilů hydraulického bloku ABS
F24	7,5 A	ABS
F30	15 A	Mlhová světla
F81	60 A	Modul vytápění
F82	30 A	Čerpadlo systému elektronické převodovky – napájení systému elektronické převodovky
F84	10 A	Jednotka elektronické kontroly systému převodovky a ventilů
F85	30 A	Zásuvka příslušenství zapalovače cigaret -12 V.
F87	7,5 A	Světla couvání – senzor přítomnosti vody v naftě

Citroën Nemo (2010-2015) – schéma pojistkové skříňky

Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Citroën Nemo (2010-2015) je pojistka F94 v pojistkové skříňce.

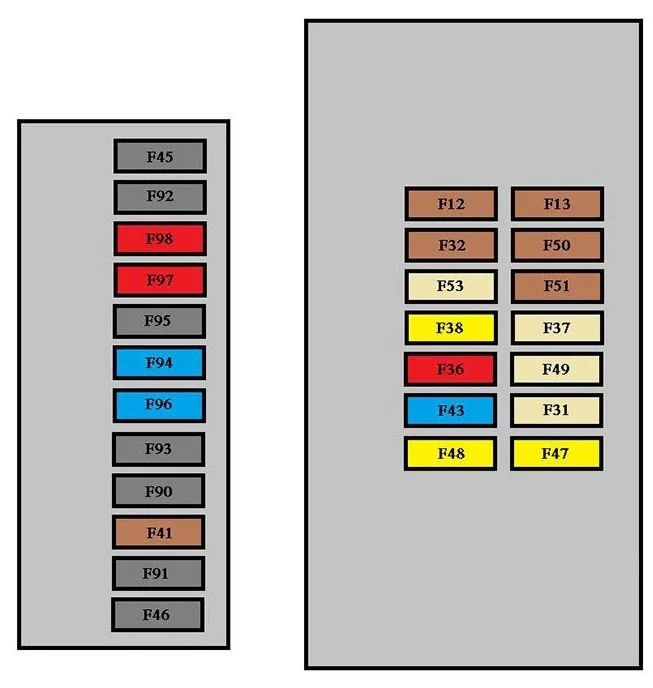

Pojistková skříňka na přístrojové desce

Č.	Amp [A]	Popis
F12	7,5 A	Napájení světlometu vpravo
F13	7,5 A	Napájení světlometu vlevo; Regulátor výšky světlometu.
F31	5 A	Spínač napájení modulu motoru
F32	7,5 A	Přední světlomet; Přední vnitřní osvětlení; Zadní vnitřní osvětlení.
F36	10 A	Audio systém; Příprava na mobilní telefon; Ovládací panel klimatizace; Diagnostický konektor EODB.
F37	5 A	Brzdové světlo; Přístrojová deska.
F38	20 A	Zamknutí dveří
F43	15 A	Čerpadlo stěračů
F47	20 A	Napájení motoru okna řidiče
F48	20 A	Napájení elektrického motoru zdviháku okna spolujezdce.
F49	5 A	Modul řízení senzorů parkování; Spínač zadního světla; Elektrická zpětná zrcátka; Modul řízení objemového alarmu.
F50	7,5 A	Modul řízení airbagů
F51	7,5 A	Spínač brzdového pedálu; Spínač spojkového pedálu; Ovládání bočních zrcátek; Centrální Bluetooth systém.
F53	5 A	Přístrojová deska; Zadní mlhová světla.
F41	7,5 A	Odmrazování vnějších zrcátek
F94	15 A	Zapalovač cigaret
F96	15 A	12 V zásuvka příslušenství.
F97	10 A	Vyhřívané sedadlo na straně řidiče.
F98	10 A	vyhřívané sedadlo na straně spolujezdce.

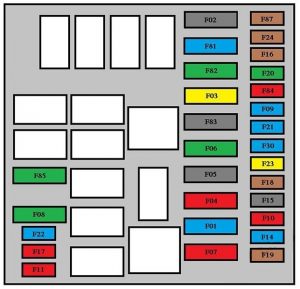

Pojistková skříňka v motorovém prostoru

Č.	Amp [A]	Popis
F01	60 A	Modul řízení
F02	40 A	Ventilátor prostoru pro cestující.
F03	20 A	Napájení motorku startování
F04	40 A	Napájení čerpadla hydraulického bloku ABS
F06	30 A	Řízení ventilátoru chlazení na jednu rychlost.
F07	40 A	Řízení ventilátoru chlazení na vysokou rychlost.
F08	30 A	Kompresor klimatizace
F09	15 A	Kabely pro tažné zařízení.
F10	10 A	Klakson
F11	10 A	Dodatečné napájení zátěže systému řízení motoru
F14	15 A	Mlhová světla
F15	15 A	12 V zásuvka příslušenství.
F 16	7,5 A	Modul řízení motoru – elektronická převodovka a relé páky převodovky – T20

F17	15 A	Napájení cívky zapalování; Vstřikovače; Řídicí jednotka motoru (1.3 HDi).
F18	7,5 A	Řídicí jednotka motoru (1,3 HDi); Cívka relé T09.
F19	7,5 A	Kompresor klimatizace
F20	30 A	Napájení vyhřívaného zadního okna; Elektrické vyhřívací prvky bočních zrcátek.
F21	15 A	Čerpadlo paliva (benzín 1.4 a 1.3 HDi)
F22	20 A	Řídicí jednotka motoru (1.3 HDi)
F23	20 A	Napájení elektroventilů hydraulických bloků ABS.
F24	7,5 A	ABS
F30	15 A	Mlhová světla
F81	60 A	Modul předehřevu (1,3 HDi)
F82	30 A	Elektronické čerpadlo převodovky; Napájení elektronické převodovky.
F84	10 A	Elektronická řídicí jednotka převodovky a elektroventily.
F85	30 A	Zapalovač cigaret; Zásuvka příslušenství 12 V.
F87	7,5 A	Světlomety couvání; Senzor přítomnosti vody v naftě; Senzor průtoku vzduchu; Cívky relé T02, T05, T14, T17 a T19 (kromě 1,3 HDi)
F87	5 A	Světlomety couvání; Senzor přítomnosti vody v naftě; Senzor průtoku vzduchu; Cívky relé T02, T05, T14, T17 a T19; Senzor stavu nabití baterie (kromě 1,3 HDi).

O Citroën Nemo (2008-2015)

Citroën Nemo, vyráběný v letech 2008 až 2015, je kompaktní užitkový automobil, který se vyznačuje praktičností a efektivním využitím prostoru. Tento model je ideální pro městské prostředí díky svým kompaktním rozměrům, které usnadňují parkování a manévrování v úzkých uličkách. Nemo je vybaven různými motorizacemi, včetně benzínových a dieselových motorů, které nabízejí vyvážený poměr mezi výkonem a spotřebou paliva. Interiér vozidla je navržen tak, aby poskytoval maximální komfort a funkčnost, s dostatkem úložného prostoru pro náklad i osobní věci.

Schéma pojistkové skříňky Citroën Nemo

Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën Nemo, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o jejím uspořádání a funkci.
