Chevrolet Aveo (2002-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Chevrolet Aveo (2002-2020), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Chevrolet Aveo (2002-2006) – schéma pojistky
Rok výroby: 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Chevrolet Aveo se nachází v pojistkové skříňce v přístrojové desce (viz pojistku „CIGAR JACK“ nebo „LTR“).
Poloha pojistkové skříňky
Nachází se na straně řidiče v přístrojové desce, za krytem.
Schéma pojistkové skříňky (2003-2004)

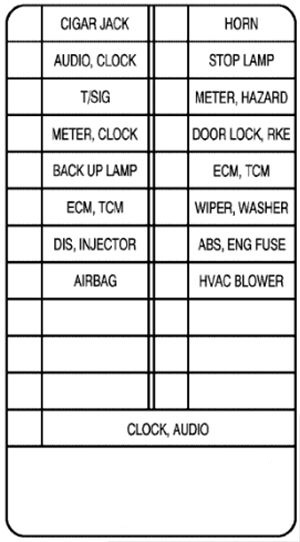

Přiřazení pojistek v přístrojové desce (2003-2004)
| Název | Popis |
|---|---|
| Název | Popis |
| CIGAR JACK | Zapalovač cigaret |
| HORN | Klakson |
| AUDIO, CLOCK | Hodiny;
Rádio. |
| STOP LAMP | Brzdové světlo |
| T/SIG | Aktivovat signál |
| METER, HAZARD | Přístrojová deska;
Výstražná světla. |
| METER, CLOCK | Přístroj přístrojové desky;
Hodiny. |
| DOOR LOCK, RKE | Zamykání dveří;
Dálkový přístup bez klíče. |
| BACKUP LAMP | Záložní světlo |
| ECM, TCM | Modul řízení motoru;
Modul řízení převodovky. |
| ECM, TCM | Modul řízení motoru;
Modul řízení převodovky. |
| Název | Popis |
|---|---|
| WIPER, WASHER | Ostřikovač stěrače |
| DIS, INJECTOR | Systém přímého zapalování;
Vstřikovač. |
| ABS, ENG FUSE | Systém proti zablokování;
Pojistka motoru. |
| AIRBAG | Airbag |
| HVAC BLOWER | Ventilátor HVAC |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| CLOCK, AUDIO | Hodiny;
Rádio. |
Schéma pojistkové skříňky (2005-2006)

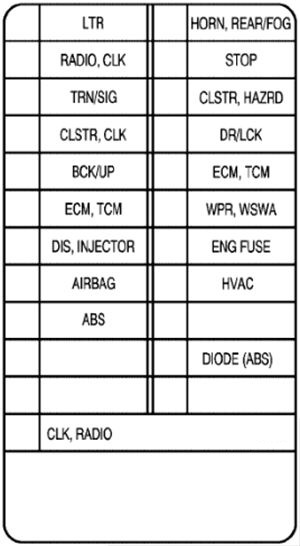

Přiřazení pojistek v přístrojové desce (2005-2006)
| Název | Popis |
|---|---|
| Název | Popis |
| LTR | Zapalovač cigaret |
| HORN, REAR/FOG | Klakson;
Zadní mlhová světla. |
| RADIO, CLK | Hodiny;
Rádio. |
| STOP | Brzdové světlo |
| TRN/SIG | Aktivovat signál |
| CLSTR, HAZRD | Přístrojová deska;
Výstražná světla. |
| CLSTR, CLK | Přístroj přístrojové desky;
Hodiny. |
| DR/LCK | Zamykání dveří;
Dálkový přístup bez klíče. |
| BACK/UP | Záložní světlo |
| ECM, TCM | Modul řízení motoru;
Modul řízení převodovky. |
| ECM, TCM | Modul řízení motoru;
Modul řízení převodovky. |
| Název | Popis |
|---|---|
| WPR, WSWA | Ostřikovač stěrače |
| DIS, INJECTOR | Systém přímého zapalování;
Injektor. |
| ENG FUSE | Pojistka motoru |
| AIRBAG | Airbag |
| HVAC | Ventilátor HVAC |
| ABS | Systém proti zablokování |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| DIODE (ABS) | Dioda systému proti zablokování |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| CLK, RADIO | Hodiny;
Rádio. |
Poloha pojistkové skříňky
Nachází se v motorovém prostoru, blízko baterie.
Schéma pojistkové skříňky (2003-2004)
Přiřazení pojistek a relé v motorovém prostoru (2003-2004)
| Název | Popis |
|---|---|
| Název | Popis |
| H/L HI RH | Světlomet vysoký na pravé straně |
| BLANK | Nepoužívá se |
| H/L HI LH | Světlomet vysoký na levé straně |
| BLANK | Nepoužívá se |
| H/L LOW RH | Světlomet nízký na pravé straně |
| ILL RH | Osvětlení na pravé straně;
Obvod osvětlení. |
| H/L LOW LH | Světlomet nízký na levé straně |
| ILL LH | Osvětlení na levé straně;
Osvětlení registrační značky. |
| ROOM LAMP | Vnitřní osvětlení |
| BLANK | Nepoužívá se |
| DEFOG | Odmlžovač |
| SUN ROOF | Otevírací střecha |
| ILL LAMP | Relé osvětlení |
| HORN | Hlasitý klakson |
| HEAD LAMP | Světlomety |
| FUEL PUMP | Čerpadlo paliva |
| A/C COMP | Kompresor klimatizace |
| FRT FOG | Přední mlhové světlo |
| BLOWER | Ventilátor |
| ABS | Systém proti zablokování |
| Název | Popis |
|---|---|
| IP F/BOX | Pojistková skříňka přístrojové desky |
| RAD FAN | Ventilátor chladiče |
| IGN 2 | Startování 2 |
| IGN 1 | Startování 1 |
| POWER WINDOW | Napájení okna |
| FUSE SPARE | Pojistka rezervní |
| Relé | |
| BLANK | Nepoužívané |
| RAD FAN LOW RELAY | Relé ventilátoru s nízkou rychlostí |
| HEAD LAMP HIGH RELAY | Relé světlometu vysokého |
| HEAD LAMP LOW RELAY | Relé světlometu nízkého |
| PWR WINDOW RELAY | Relé napájení okna |
| FOG LAMP RELAY | Relé mlhových světel |
| MAIN RELAY/FAN CONTROL RELAY | Hlavní relé/relé ovládání ventilátoru |
| FUEL PUMP RELAY | Relé čerpadla paliva |
| A/C COMP RELAY | Relé klimatizace |
| (OPTION) MAIN RELAY | Hlavní relé (možnost) |
| RAD FAN HI RELAY | Relé ventilátoru vysokého |
| ILLUMINATION RELAY | Relé osvětlení |
| BLANK | Nepoužívané |
Schéma pojistkové skříňky (2005-2006)
Přiřazení pojistek a relé v motorovém prostoru (2005-2006)
| Název | Popis |
|---|---|
| Název | Popis |
| HI BEAM RT | Světlomet vysokého paprsku na straně spolujezdce |
| DIODE (FOG) | Dioda mlhového světla |
| HI BEAM LT | Světlomet vysokého paprsku na straně řidiče |
| BLANK | Nepoužívá se |
| LOW BEAM RT | Světlomet nízkého paprsku na straně spolujezdce |
| ILLUM RT | Osvětlení na pravé straně;
Schéma osvětlení. |
| LOW BEAM LT | Světlomet nízkého paprsku na straně řidiče |
| ILLUM LT | Osvětlení na levé straně;
Osvětlení registrační značky. |
| INT LTS | Vnitřní osvětlení |
| BLANK | Nepoužívá se |
| DEFOG | Odmlžování |
| S/ROOF | Otevírací střecha |
| ILLUM LAMPS | Relé osvětlení |
| HORN | Klakson |
| HEAD LAMPS | Světlomety |
| FUEL | Čerpadlo paliva |
| A/C | Kompresor klimatizace |
| FOG LAMPS | Přední mlhové světlo |
| HVAC BLOWER | Topení;
Větrání; Ventilátor klimatizace. |
| ABS | Systém proti zablokování |
| Název | Popis |
|---|---|
| I/P FUSE BATT | Pojistková skříňka přístrojové desky |
| COOL FAN | Ventilátor chladiče |
| IGN 2 | Zapalování 2 |
| BLANK | Prázdný |
| IGN 1 | Zapalování 1 |
| PWR WNDW | Napájení okna |
| SPARE | Náhradní |
| Relé | |
| BLANK | Nepoužívané |
| COOL FAN LOW | Nízká rychlost ventilátoru chladiče |
| HEAD LAMPS HI | Vysoký světlomet |
| HEAD LAMPS LOW | Nízký světlomet |
| PWR WNDW | Napájení okna |
| FRT FOG | Mlhové světlo |
| COOL FN CNTRL | Ovládání ventilátoru chladiče |
| FUEL PUMP | Čerpadlo paliva |
| A/C COMPRSR | Kompresor klimatizace |
| COOL FAN HI | Vysoký ventilátor chladiče |
| ILLUM LAMPS | Osvětlovací lampy |
| BLANK | Nepoužívané |
Chevrolet Aveo (2007-2011) – schéma pojistky
Rok výroby: 2007, 2008, 2009, 2010, 2011.
Pojistky zapalovače cigaret (zásuvky napájení) v Chevrolet Aveo se nacházejí v pojistkové skříňce v přístrojové desce. 2007, 2008 (Hatchback) – viz pojistky „LTR“ (zapalovač cigaret) a „AUX LTR“ (pomocný zapalovač cigaret)). 2007, 2008 (Sedan) – viz pojistku „CIGAR“ (zapalovač cigaret, zásuvka pomocného napájení). 2009, 2010, 2011 – viz pojistky „CIGAR“ (zapalovač cigaret) a „SOKET“ (zásuvka napájení).
Poloha pojistkové skříňky
Přístrojová deska
Pojistková skříňka se nachází na straně řidiče v přístrojové desce, za krytem.
Schéma pojistkové skříňky
2007, 2008 (hatchback)
Přístrojová deska

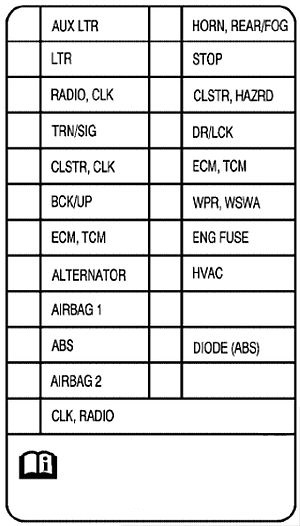

Přiřazení pojistek v přístrojové desce (2007, 2008 (Hatchback))
| Název | Popis |
|---|---|
| Název | Popis |
| AUX LTR | Zapalovač cigaret pomocný |
| HORN, REAR/FOG | Klakson;
Mlhová světla zadní. |
| LTR | Zapalovač cigaret |
| STOP | Brzdové světlo |
| RADIO, CLK | Rádio;
Hodiny. |
| CLSTR, HAZRD | Přístrojová deska;
Výstražná světla; |
| TRN/SIG | Směrovky |
| DR/LCK | Zamykání dveří;
Dálkový přístup bez klíče. |
| CLSTR, CLK | Sada ukazatelů přístrojové desky;
Hodiny. |
| ECM, TOM | Modul řízení motoru (ECM);
Modul řízení převodovky (TCM). |
| BACK/UP | Světlo couvání |
| Název | Popis |
|---|---|
| WPR, WSWA | Ostřikovač čelního skla |
| ECM, TOM | Modul řízení motoru (ECM);
Modul řízení převodovky (TCM). |
| ENG FUSE | Pojistka motoru |
| ALTERNATOR | Alternátor |
| HVAC | Ventilátor HVAC |
| AIRBAG 1 | Airbag 1 |
| BLANK | Nepoužívá se |
| ABS | Systém prevence zablokování kol (ABS) |
| DIODE (ABS) | Dioda systému protiblokování brzd |
| AIRBAG 2 | Airbag 2 |
| BLANK | Nepoužívá se |
| CLK, RADIO | Hodiny;
Rádio. |
Motorový prostor

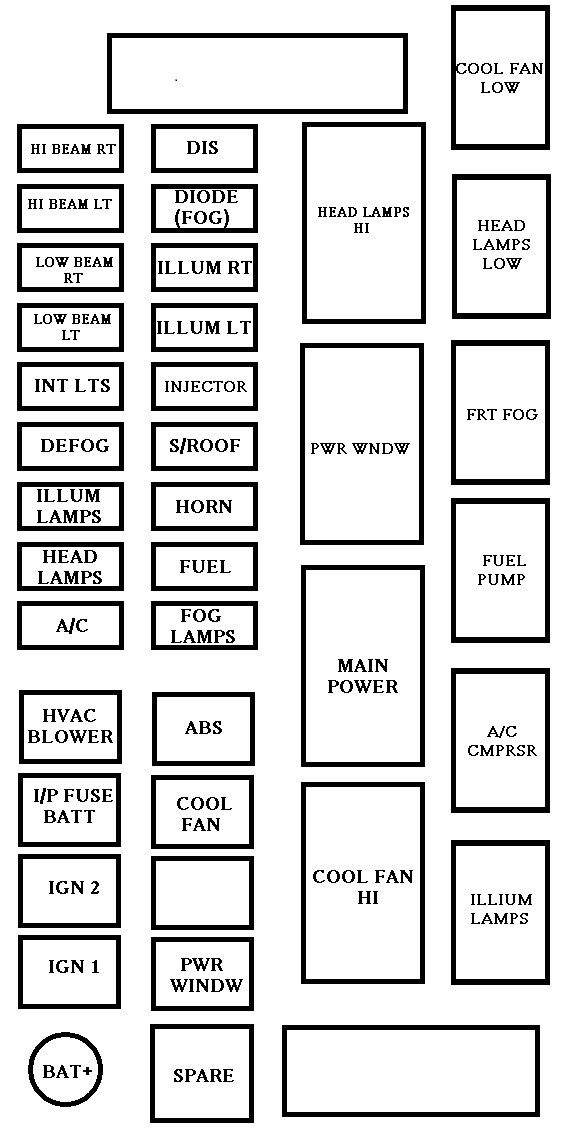

Přiřazení pojistek a relé v motorovém prostoru (2007, 2008 (Hatchback))
| Název | Popis |
|---|---|
| Název | Popis |
| HI BEAM RT | Světlomet s dálkovými světly na straně spolujezdce |
| DIS | Systém přímého zapalování |
| HI BEAM LT | Světlomet s dálkovými světly na straně řidiče |
| DIODE (FOG) | Dioda mlhového světla |
| LOW BEAM RT | Světlomet s potkávacími světly na straně spolujezdce |
| ILLUM RT | Světlo polohy na pravé straně;
Obvod osvětlení. |
| LOW BEAM LT | Světlomet s potkávacími světly na straně řidiče |
| ILLUM LT | Světlo polohy na straně řidiče;
Světlo registrační značky. |
| INT LTS | Vnitřní osvětlení |
| INJECTOR | Vstřikovač |
| DEFOG | Odmlžovač |
| S/ROOF | Otevírací střecha |
| ILLUM LAMPS | Relé osvětlení |
| HORN | Klakson |
| HEAD LAMPS | Přední světla |
| FUEL | Čerpadlo paliva |
| A/C | Kompresor klimatizace |
| FOG LAMPS | Přední mlhové světlo |
| HVAC BLOWER | Topení: ventilace, ventilátor klimatizace |
| ABS | Systém proti zablokování kol |
| Název | Popis |
|---|---|
| I/P FUSE BATT | Pojistková skříňka palubní desky |
| COOL FAN | Ventilátor chladiče |
| IGN 2 | Zapalování 2 |
| BLANK | Prázdné |
| IGN 1 | Zapalování 1 |
| PWR WNDW | Napájení okna |
| SPARE | Náhradní |
| Relé | |
| BLANK | Nepoužívané |
| COOL FAN LOW | Nízká rychlost ventilátoru chlazení |
| HEAD LAMPS HI | Světlomet dálkových světel |
| HEAD LAMPS LOW | Světlomet potkávacích světel |
| PWR WNDW | Napájení okna |
| FRT FOG | Mlhové světlo |
| MAIN POWER | Hlavní napájení |
| FUEL PUMP | Čerpadlo paliva |
| A/C COMPRSR | Kompresor klimatizace |
| COOL FAN HI | Vysoký ventilátor chlazení |
| ILLUM LAMPS | Osvětlovací lampy |
| BLANK | Nepoužívané |
2007, 2008 (Sedan)
Panel přístrojů

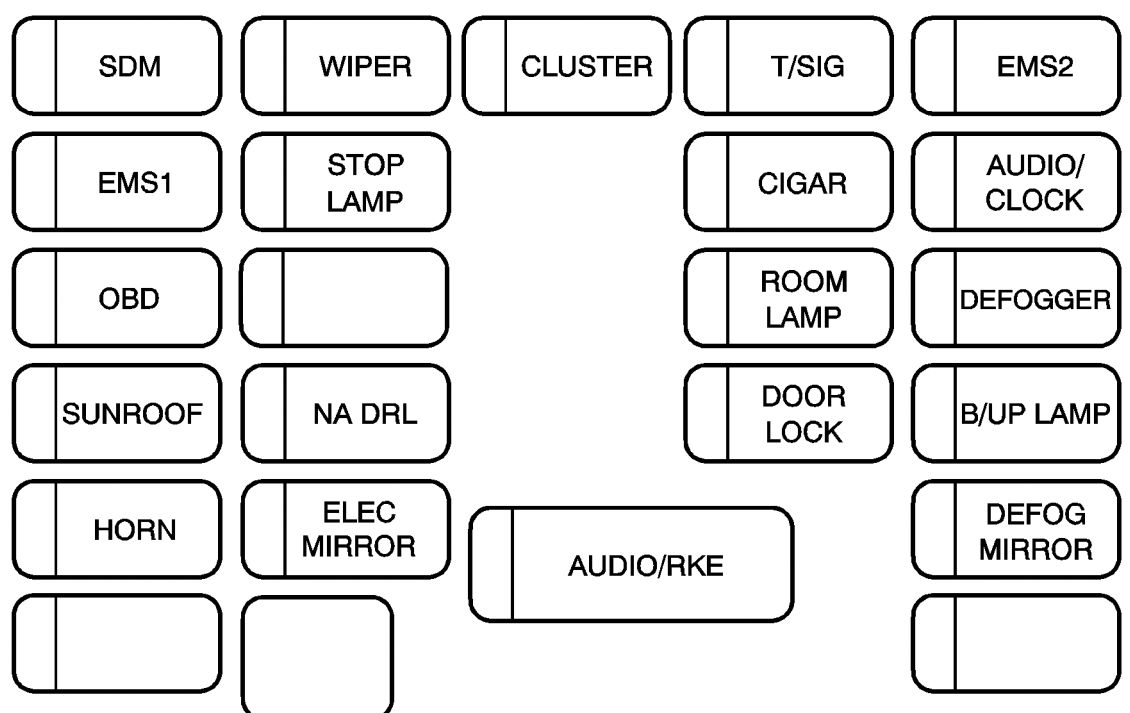

Přiřazení pojistek v přístrojové desce (2007, 2008 (Sedan))
| Název | Popis |
|---|---|
| Název | Popis |
| SDM | Modul detekce a diagnostiky |
| WIPER | Spínač stěrače;
Motor stěrače. |
| CLUSTER | Sada ukazatelů přístrojové desky;
Spínač brzdy; Režim proti krádeži. |
| T/SIG | Směrovky;
Výstražná světla. |
| EMS2 | Spínač brzdového světla |
| EMS1 | Blok pojistek v motorovém prostoru;
Zadní H02S; Modul řízení motoru; VSS; Čerpadlo paliva. |
| STOP LAMP | Spínač brzdy |
| CIGAR | Zapalovač cigaret;
Napájecí zásuvka. |
| AUDIO/CLOCK | Rádio;
Hodiny. |
| OBD | Diagnostika na palubě;
Imobilizér. |
| ROOM LAMP | Světlo zavazadlového prostoru;
Spínač otevření zavazadlového prostoru; Cluster; Stropní světlo. |
| Název | Popis |
|---|---|
| DEFOGGER | Odmlžovač zadního skla |
| SUNROOF | Modul otevírací střechy (možnost) |
| DRL | Denní světla |
| DOOR LOCK | Zamykání/odemykání dveří |
| B/UP LAMP | Světla couvání |
| HORN | Klakson |
| ELEC MIRROR | Spínač ovládání zrcátka;
Stropní světlo; Spínač klimatizace. |
| AUDIO/RKE | Rádio;
Dálkový přístup bez klíče; Hodiny; Napájení zrcátek; Modul proti krádeži. |
| DEFOG MIRROR | Napájení zrcátka (odmlžování);
Spínač klimatizace. |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
| BLANK | Nepoužívá se |
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2007, 2008 (Sedan))
| Název | Popis |
|---|---|

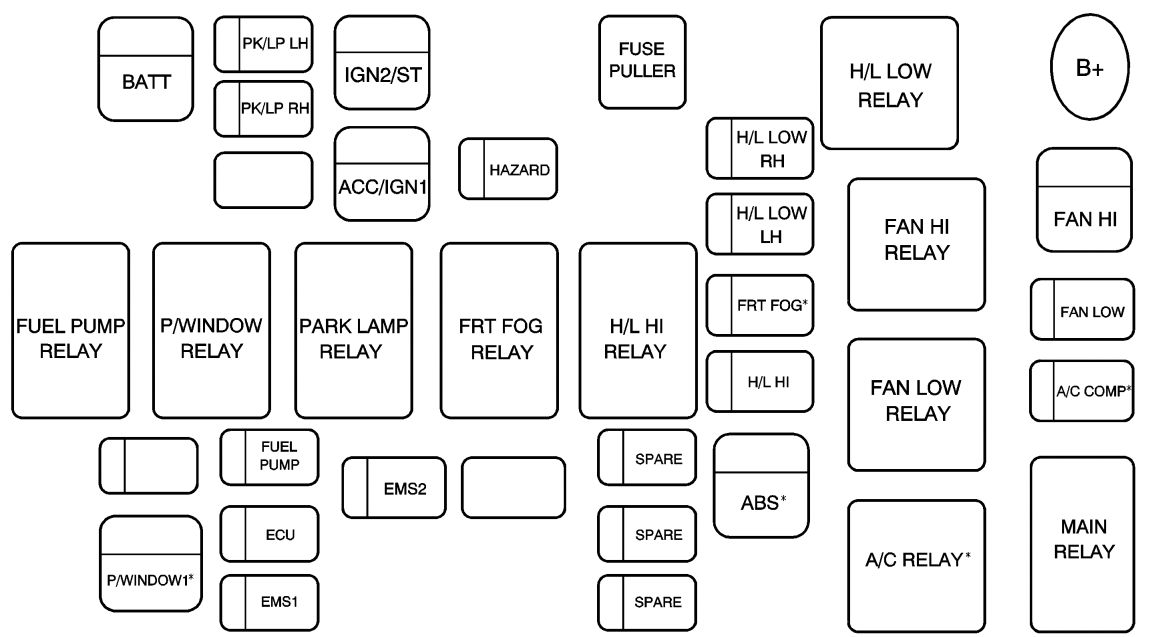

| Název | Popis |
| BATT | Blok pojistek palubní desky |
| PK/LP LH | Světlo v poloze na straně řidiče: zadní světlo |
| PK/LP RH | Světlo v poloze na straně spolujezdce; zadní světlo |
| IGN2/ST | Zapalování |
| ACC/IGN1 | Zapalování |
| HAZARD | Havarijní světla;
Systém proti krádeži. |
| H/L LOW RH | Světlomet s tlumeným světlem na straně spolujezdce |
| FAN HI | Vysoká rychlost ventilátoru chlazení |
| H/L LOW LH | Světlomet s tlumeným světlem na straně řidiče |
| FRT FOG | Přední mlhová světla (možnost) |
| FAN LOW | Nízká rychlost ventilátoru chlazení |
| H/L HI | Dálková světla |
| A/C COMP | Kompresor klimatizace (možnost) |
| FUEL PUMP | Čerpadlo paliva |
| SPARE | Náhradní |
| ABS | Systém proti zablokování (možnost) |
| Název | Popis |
|---|---|
| EMS2 | Ventil LEGR, HO2S;
Elektromagnetický ventil pro čištění nádrže EVAP; Senzor CMP. |
| P/WINDOW1 | Spínač okna (možnost) |
| ECU | Modul řízení motoru;
Modul řízení převodovky. |
| SPARE | Náhradní |
| EMS1 | Modul řízení motoru;
Vstřikovač; Chladicí ventilátor; Kompresor klimatizace. |
| SPARE | Náhradní |
| Relé | |
| H/L LOW RELAY | Relé světlometů s tlumenými světly |
| FAN HI RELAY | Relé vysokorychlostního chladicího ventilátoru |
| FUEL PUMP RELAY | Relé palivového čerpadla |
| P/WINDOW RELAY | Relé elektrického okna |
| PARK LAMP RELAY | Relé parkovacích světel |
| FRT FOG RELAY | Relé předních mlhových světlometů |
| H/L HI RELAY | Relé dálkových světlometů |
| FAN LOW RELAY | Relé nízkorychlostního chladicího ventilátoru |
| A/C RELAY | Relé klimatizace (možnost) |
| MAIN RELAY | Hlavní relé |
2009, 2010, 2011
Panel přístrojů
Přiřazení pojistek v přístrojové desce (2009, 2010, 2011)
| Název | Popis |
|---|---|
| Název | Popis |
| AUDIO | Audio;
Hodiny; Imobilizér. |
| AUDIO/RKE | Spínač klimatizace;
Hodiny; Modul napájení zrcátek Audio; Modul proti krádeži; TPMS. |
| B/UP LAMP | Spínač PNP;
Spínač světla couvání. |
| BLANK | Nepoužívané |
| BLANK | Nepoužívané |
| BLANK | Nepoužívané |
| BLANK | Nepoužívané |
| CIGAR | Zapalovač cigaret |
| CLUSTER | Spínač brzdy;
TPMS; Modul proti krádeži. |
| DEFOG MIRROR | Napájení zrcátek;
Spínač klimatizace. |
| RR DEFOG | Odmlžení zadního |
| DOOR LOCK | Zamykání dveří |
| Název | Popis |
|---|---|
| NA DRL | Obvod NA DRL |
| ZRCADLO/ PANORAMATICKÁ STŘECHA | Spínač ovládání zrcátka;
Vnitřní osvětlení; Spínač klimatizace. |
| EMS 1 | Blok pojistek v motorovém prostoru;
TCM; VSS; Čerpadlo paliva. |
| SZŚ 2 | Spínač brzdového světla |
| HORN | Klakson |
| OBD | DLC;
Imobilizér. |
| KONZOLA/ OSVĚTLENÍ MÍSTNOSTI | Světlo zavazadlového prostoru;
Spínač otevírání zavazadlového prostoru; IPC; Vnitřní osvětlení. |
| SDM | Modul detekce a diagnostiky |
| SOKET | Zásuvka napájení |
| STOP LAMP | Spínač brzdy |
| PANORAMATICKÁ STŘECHA | Modul otevírací střechy (možnost) |
| T/SIG | Spínač výstražných světel |
| STĚRAČ | Spínač stěrače;
Motor stěrače. |
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru (2009, 2010, 2011)
| Název | Popis |
|---|---|
| Název | Popis |
| FAN HI | Relé vysoká teplota ventilátoru chlazení |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Blok pojistek přístrojové desky |
| ACC/IG1 | Relé IGN1 |
| IG2/ST | Relé IGN2;
Relé startování. |
| ACC/RAP | Blok pojistek přístrojové desky |
| P/WINDOW-2 | Spínač elektrického okna |
| P/W WINDOW-1 | Spínač elektrického okna |
| FAN LOW | Relé nízká rychlost ventilátoru chlazení |
| A/CON | Relé kompresoru klimatizace |
| PKP LH | Zadní světlo (levé);
Obrysové světlo (levé); Směrovky (levé) Položkové světlo (levé); Osvětlení evidenční tabulky (levé). |
| PKLP RH | Zadní světlo (pravé);
Obrysové světlo (pravé); Směrovky (pravé) Položkové světlo (pravé); Osvětlení evidenční tabulky (pravé); Blok pojistek I/P. |
| ECU | ECM, TCM |
| FRT FOG | Relé přední mlhové světla |
| F/PUMP | Relé čerpadla paliva |
| HAZARD | Spínač výstražných světel;
Spínač kontaktu kapoty. |
| HDLP HI LH | Přední světlomet (levý);
IPC. |
| HDLP HI RH | Přední světlomet (pravý) |
| Název | Popis |
|---|---|
| IPC | IPC |
| HDLP LO LH | Světlomet přední nízký (levý);
Pojistková skříňka I/P. |
| HDLP LO RH | Světlomet přední nízký (pravý) |
| EMS-1 | ECM;
Vstřikovač. |
| DLIS | Startování |
| EMS-2 | Elektromagnetický ventil pro čištění nádrže EVAP;
Termostatický ohřívač; Senzor H02S; Senzor MAF. |
| SPARE | Nepoužívá se |
| Relé | |
| F/PUMP RELAY | Čerpadlo paliva |
| STARTER RELAY | Startování |
| PARK LAMP RELAY | Světla na parkování |
| FRONT FOG RELAY | Světlomet proti mlze |
| HDLP HIGH RELAY | Světlomet přední vysoký |
| HDLP LOW RELAY | Světlomet přední nízký |
| FAN HIGH RELAY | Ventilátor chlazení vysoký |
| FAN LOW RELAY | Nízká rychlost ventilátoru chlazení |
| A/CON RELAY | Klimatizace |
| ENGINE MAIN RELAY | Hlavní napájení |
| ACC/RAP RELAY | Pojistková skříňka I/P |
| ACC/RAP RELAY | Startování |
Chevrolet Aveo (2012-2020) – schéma pojistek
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret (zásuvka napájení) je pojistka č. 34 (CIGAR APO) v pojistkové skříňce přístrojové desky.
Poloha pojistkové skříňky
Přístrojová deska
Pojistková skříňka se nachází v přístrojové desce (strana řidiče) za krytem.
Motorový prostor

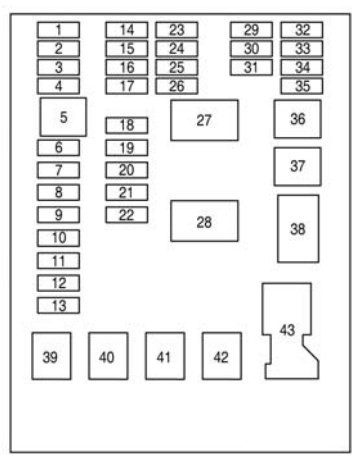

Pojistková skříňka se nachází v motorovém prostoru vedle baterie.
Schémata pojistkových skříní
2013, 2014, 2015, 2016
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2013-2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | DLIS |
| 2 | Datový konektor |
| 3 | Airbag |
| 4 | Ovládání oken |
| 5 | Rezerva |
| 6 | Modul řízení karoserie 8 |
| 7 | Modul řízení karoserie 7 |
| 8 | Modul řízení karoserie 6 |
| 9 | Modul řízení karoserie 5 |
| 10 | Modul řízení karoserie 4 |
| 11 | Modul řízení karoserie 3 |
| 12 | Modul řízení karoserie 2 |
| 13 | Modul řízení karoserie 1 |
| 14 | Přístrojová deska |
| 15 | OnStar |
| 16 | Ultrazvukový zadní parkovací asistent |
| 17 | Informační centrum řidiče |
| 18 | Audio |
| 19 | Přívěs |
| 20 | VLBS |
| 21 | CHEVYSTAR |
| Č. | Popis |
|---|---|
| 22 | Topení;
Větrání; Klimatizace. |
| 23 | HDLPALC |
| 24 | Spojka |
| 25 | Sada směrových světel;
Automatická detekce cestujících. |
| 26 | Airbag aktivován;
Klika |
| 27 | Aktivovat relé |
| 28 | Odemknutí zadního víka |
| 29 | Přívěs Aktivovat/Klika |
| 30 | Hodiny Jarní |
| 31 | Topení, větrání a klimatizace |
| 32 | Rezerva |
| 33 | Otevírací střecha |
| 34 | Zapalovač cigaret |
| 35 | Rezerva |
| 36 | Elektrická zadní okna |
| 37 | Elektrická přední okna |
| 38 | RAP/ACCY |
| 39 | DC/DC měnič |
| 40 | Rychlá kontrola okna řidiče nahoru/dolů |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Konektor baterie |
Motorový prostor (motory LUV a LUW)

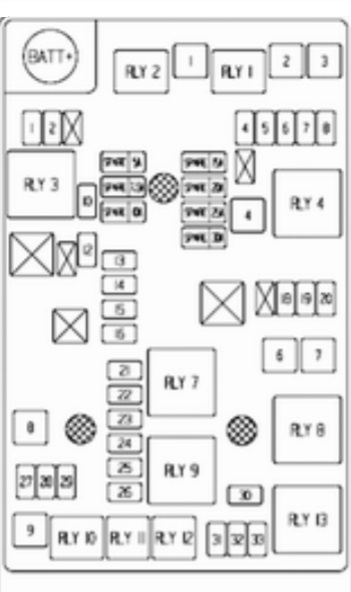

Přiřazení pojistek a relé v motorovém prostoru (LUV a LUW, 2013-2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Mini | |
| 1 | Ventil blokování brzdového systému |
| 2 | Otevírací střecha |
| 3 | Nepoužívá se |
| 4 | Ostřikovač zadního okna |
| 5 | Kontrola nastavitelného napětí |
| 6 | Kapalina pro blokovací systém |
| 7 | Automatická detekce pasažérů/ROS |
| 8 | Vnější zpětné zrcátko |
| 9 | Nepoužívá se |
| 10 | Vyhřívání zadního okna |
| 11 | Nepoužívá se |
| 12 | Vyhřívané vnější zpětné zrcátko |
| 13 | Vyhřívané přední sedadlo |
| 14 | Modul řízení systému napájení 1 |
| 15 | Flexibilní palivo |
| 16 | Ostřikovač |
| 17 | Palivové čerpadlo (1,8 l) |
| 18 | Modul řízení motoru 5 |
| 19 | Modul řízení systému napájení 2/vyrovnávání |
| 20 | Modul řízení převodovky 1 |
| 21 | Modul řízení motoru 1 |
| 22 | Cívka |
| 23 | Modul řízení motoru 4 |
| 24 | Modul řízení motoru 3 |
| 25 | Modul řízení motoru 2 |
| 26 | Vstřikovač;
Cívka zapalování. |
| 27 | Modul řízení motoru |
| 28 | Spojka kompresoru klimatizace |
| 29 | Modul řízení převodovky |
| Č. | Popis |
|---|---|
| 30 | Klaxon |
| 31 | Přední mlhová světla |
| 32 | Levý potkávací světlomet |
| 33 | Pravý potkávací světlomet |
| SPARE | Rezerva |
| Typ J | |
| 1 | Čerpadlo systému blokování |
| 2 | Přední stěrač |
| 3 | Ventilátor |
| 4 | Spuštění/startování IEC |
| 5 | Nepoužívá se |
| 6 | Chladicí ventilátor K5 |
| 7 | Chladicí ventilátor K4 |
| 8 | EVP |
| 9 | Start |
| Relé | |
| RLY 1 | Relé ovládání předního stěrače |
| RLY 2 | Relé rychlosti předního stěrače |
| RLY 3 | Relé odmrazovače zadního okna |
| RLY 4 | Relé provozu/startování |
| RLY 5 | Nepoužívá se |
| RLY 6 | Relé palivového čerpadla (1,8 l) |
| RLY 7 | Relé chladicího ventilátoru K2 (1,4 l) |
| RLY 8 | Relé chladicího ventilátoru K3 (1,8 l);
Relé vysokého proudu chladicího ventilátoru K3 (1,4 l). |
| RLY 9 | Relé systému přenosu |
| RLY 10 | Aktivovat relé vysokého proudu |
| RLY 11 | Relé spojky kompresoru klimatizace |
| RLY 12 | Relé potkávacích světlometů |
| RLY 13 | Relé chladicího ventilátoru K1 |
Motorový prostor (motor LWE)
Přiřazení pojistek a relé v motorovém prostoru (LWE, 2013-2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Mini | |
| 1 | Ventil blokování brzdového systému |
| 2 | Otevírací střecha |
| 3 | Nepoužívá se |
| 4 | Variabilní výkon vodní pumpy |
| 5 | Vnější zpětné zrcátko |
| 6 | AOS/ROS |
| 7 | Olej ABS |
| 8 | Kontrola nastavitelného napětí |
| 9 | Ostřikovač zadního okna |
| 10 | Nepoužívá se/IBS (pokud je součástí výbavy) |
| 11 | Vyhřívání zadního okna |
| 12 | Nepoužívá se;
Elektrické blokování sloupku řízení (pokud je součástí výbavy). |
| 13 | Nepoužívá se;
Ventil SAI (pokud je součástí výbavy). |
| 14 | Vyhřívané vnější zpětné zrcátko |
| 15 | Vyhřívané přední sedadlo |
| 16 | Modul řízení systému napájení 1 |
| 17 | Větrání nádrže |
| 18 | Stěrač |
| 19 | Palivové čerpadlo (pokud je součástí výbavy) |
| 20 | Modul řízení motoru 5 |
| 21 | Modul řízení systému napájení 2/rovnání |
| 22 | Modul řízení převodovky 1/DC-DC převodník |
| 23 | Výkon pomocné vodní pumpy |
| 24 | Modul řízení motoru 1 |
| 25 | Cívka |
| 26 | Modul řízení motoru 4 |
| 27 | Modul řízení motoru 3 |
| 28 | Modul řízení motoru 2 |
| 29 | Vstřikovač/cívka zapalování |
| 30 | Modul řízení motoru |
| 31 | Spojka kompresoru klimatizace |
| 32 | Modul řízení převodovky |
| 33 | Klaxon |
| 34 | Přední světla s mlhovými světly |
| Č. | Popis |
|---|---|
| 35 | Světlomet s nízkým světlem levý |
| 36 | Světlomet s nízkým světlem pravý |
| Typ J | |
| 1 | Přední stěrač |
| 2 | Čerpadlo systému uzamknutí |
| 3 | Ventilátor |
| 4 | Start/startování IEC |
| 5 | REC |
| 6 | Chladicí ventilátor K4 |
| 7 | Chladicí ventilátor K5 |
| 8 | Čerpadlo SAI (pokud je součástí výbavy) |
| 9 | EVP |
| 10 | Start |
| Micro-relé | |
| RLY 1 | Ovládání předního stěrače |
| RLY 3 | Rychlost předního stěrače |
| Relé HC-Micro | |
| RLY 7 | Napájení čerpadla vody pomocného (pokud je součástí výbavy) |
| RLY 12 | Start |
| Relé U-Micro | |
| RLY 2 | Variabilní výkon čerpadla vody |
| RLY 6 | Nepoužívá se/ventil SAI (pokud je součástí výbavy) |
| RLY 8 | Palivové čerpadlo (pokud je součástí výbavy) |
| RLY 13 | Spojka kompresoru klimatizace |
| RLY 14 | Světlomety s nízkým světlem |
| Mini relé | |
| RLY 4 | Zadní odmrazování |
| RLY 5 | Chod/Manuální klika |
| RLY 9 | Čerpadlo SAI (pokud je součástí výbavy) |
| RLY 10 | Chladicí ventilátor K3 |
| RLY 11 | P/T |
| RLY 15 | Chladicí ventilátor K1 |
2017, 2018, 2019, 2020
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2017, 2018)
| Název | Popis |
|---|---|
| Název | Popis |
| DLS | Spínač logického zapínání |
| DLC | Datový konektor |
| SDM | Modul senzoru a diagnostiky |
| L/GATE | Zadní kryt |
| PWR WNDW REAR | Elektrické okno vzadu |
| BCM8 | Modul řízení karoserie 8 |
| BCM7 | Modul řízení karoserie 7 |
| BCM6 | Modul řízení karoserie 6 |
| BCM5 | Modul řízení karoserie 5 |
| BCM4 | Modul řízení karoserie 4 |
| BCM3 | Modul řízení karoserie 3 |
| BCM2 | Modul řízení karoserie 2 |
| BCM1 | Modul řízení karoserie 1 |
| IPC | Sada ukazatelů přístrojové desky |
| TELEMATICS | Telematika |
| PAS/SBSA | Systém asistencie pri parkovaní;
Systém varování o mrtvém úhlu. |
| RAIN SNSR | Stěrač s dešťovým senzorem |
| AUDIO | Audio |
| TRAILER1 | Přívěs 1 |
| Název | Popis |
|---|---|
| LDW/FCA | Upozornění na opuštění jízdního pruhu;
Upozornění na čelní srážky. |
| CGM | Centrální modul brány |
| HVAC1 | Topení, ventilace a klimatizace 1 |
| HLLD SW | Automatický spínač vyrovnávání světlometů |
| IPC/AOS | Sada ukazatelů přístrojové desky;
Displej automatického detekování cestujících. |
| SPARE | — |
| TRAILER2 | Závěs na přívěs 2 |
| CLOCKSPRING | Sada airbagu |
| HVAC2 | Topení, ventilace a klimatizace 2 |
| HTD STR WHL | Vyhřívaný volant |
| SPARE | — |
| S/ROOF SW | Spínač otevírací střechy |
| CIGAR APO | Dodatečný napájecí zdroj |
| ESCL | Elektrická blokáda sloupku řízení |
| PWR WNDW FRONT | Elektrická přední okna |
| IRAP ACCY | Příslušenství IRAP |
| BATT CONN | Konektor baterie |
| RUN RELAY | Spínací relé |
| L/GATE RELAY | Relé zadního víka |
| IRAP RELAY | Relé IRAP |
| RAP/ACCY RELAY | Napájení příslušenství udržované;
Relé příslušenství. |
O Chevrolet Aveo (2002-2020)
Chevrolet Aveo, vyráběný v letech 2002 až 2020, je kompaktní automobil, který si získal popularitu díky své dostupnosti a praktičnosti. Tento model byl dostupný v různých karosářských verzích včetně hatchbacku a sedanu, což umožňovalo zákazníkům vybrat si podle svých preferencí. Chevrolet Aveo byl vybaven různými motorizacemi, přičemž nejčastěji se vyskytovaly benzínové motory s objemem od 1,2 do 1,6 litru. Tyto motory byly známé svou spolehlivostí a úsporností, což dělalo z Avea ideální volbu pro městské a příměstské jízdy.
Schéma pojistkové skříňky Chevrolet Aveo
Tato stránka zobrazuje schéma pojistkové skříňky pro Chevrolet Aveo, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný a efektivní provoz vozidla, proto je důležité mít přehled o její konfiguraci.
