Volvo S40 a V40 (1995-2004) – pojistková skříňka
Volvo S40 a V40 (1995-2004) – schéma pojistkové skříně
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S40 a V40 je pojistka 2 a 9 v pojistkové skříni v kabině.

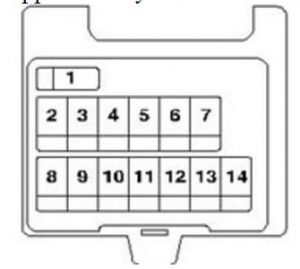

Kabina
Když některý z elektrických prvků přestane fungovat, obvykle se jedná o spálenou pojistku. Ve V40 a S40 se pojistková skříň nachází v motorovém prostoru a v kabině. Intenzita proudu se může najít uvnitř krytů každé pojistkové skříně
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 1 | Motor ventilátoru;
atd. |
25 |
| 2 | Zapalovač cigaret;
Příslušenství. |
20 |
| 3 | Příslušenství;
Elektrická okna; Elektrická zrcátka. |
10 |
| 4 | ECM pro DSA/ABS/CEM. | 10 |
| 5 | Vyhřívání sedadla | 20 |
| 6 | Osvětlení tlačítek:
zimní/sportovní/DSA světlomety, CEM, směrovky |
15 |
| 7 | Tempomat;
blokování převodovky; SRS; Alarm. |
10 |
| 8 | Havarijní světla;
Centrální zamykání; Směrovky. |
15 |
| 9 | Audio systém;
Zapalovač cigaret; Příslušenství; Elektricky nastavitelné sedadlo pro cestující. |
15 |
| 10 | Přední stěrače a ostřikovač skla | 20 |
| 11 | SRS, ECM pro DSA/motor/převodovku, přístroj, imobilizér | 10 |
| 12 | Otevíratelná střecha;
Vyhřívání; Klimatizace; Alarm; Připomínka na bezpečnostní pás; |
15 |
| 13 | OBD II konektor;
Brzdová světla. |
15 |
| 14 | Přední stěrač;
Stěrače světlometů; Přední a zadní ostřikovače skla. |
20 |
| Č. | Popis | Ampéry [A] |
|---|---|---|

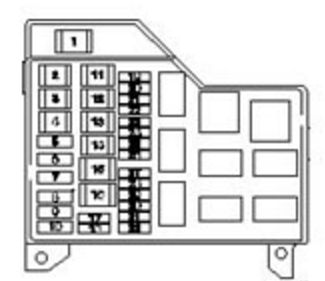

| Č. | Popis | Ampéry [A] |
| 1 | Napájení pojistek 2, 3, 4, 5, 6 a 7 | 120 |
| 2 | Napájení pojistek v pojistkové skříni kabiny | 50 |
| 3 | Vyhřívání zadního okna a zrcátek | 25 |
| 4 | Elektrická sedadla | 30 |
| 5 | Alarm;
Dálkové ovládání bez klíče; Rádio; Zadní světla na čtení; Osvětlení; Nastartování/zavazadlový prostor/osvětlení odkládací schránky; Osvětlení kosmetického zrcátka; Anténa napájení; Připomínka na klíč.; |
10 |
| 6 | Centrální zamykání | 20 |
| 7 | Kompresor klimatizace;
Ventilátor kondenzátoru. |
10 |
| 8 | Přední/zadní mlhová světla | 20 |
| 9 | Levá potkávací světla | 15 |
| 10 | Pravá potkávací světla | 10 |
| 11 | – | – |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 12 | ABS | 50 |
| 13 | Motor, imobilizér | 20 |
| 14 | Startování | 40 |
| 15 | Ventilátor chladicí kapaliny | 30 |
| 16 | Elektrická okna (včetně funkce automatického snižování) | 30 |
| 17 | Klakson;
Alarm. |
15 |
| 18 | Světla polohy;
Stmívač. |
10 |
| 19 | Dálková světla | 15 |
| 20 | Palivové čerpadlo | 15 |
| 21 | Prvky motoru | 10 |
| 22 | Podtlakové čerpadlo | 15 |
| 23 | Světla polohy;
Zadní světla; Osvětlení registrační značky. |
10 |
O Volvo S40 a V40 (1995-2004)
Volvo S40 a V40, vyráběné v letech 1995 až 2004, jsou kompaktní automobily, které nabízejí kombinaci švédského designu a bezpečnosti. Tyto modely jsou známé svou spolehlivostí a komfortem, přičemž poskytují různé možnosti motorizace. Mezi dostupné motory patřily benzínové i naftové varianty, s objemem od 1.6 do 2.0 litru. Díky svému elegantnímu designu a praktickým rozměrům se tato vozidla stala oblíbenými mezi řidiči, kteří hledají spolehlivé a stylové auto pro každodenní použití.
Schéma pojistkové skříně Volvo S40 a V40
Tato stránka zobrazuje schéma pojistkové skříně pro modely Volvo S40 a V40, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se obvykle nachází v prostoru pro cestující, pod palubní deskou nebo v motorovém prostoru. Na diagramech jsou zobrazena čísla pojistek, jejich ampéry a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro zajištění správné funkčnosti elektrických komponentů ve vašem vozidle.
