Volvo S70 (1998-1999) – pojistková skříňka
Volvo S70 (1998-1999) – schéma pojistkové skříně
Rok výroby: 1998, 1999.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S70 (1998-1999) je pojistka 11C/30 v pojistkové skříni motorového prostoru.
Centrální elektrický blok

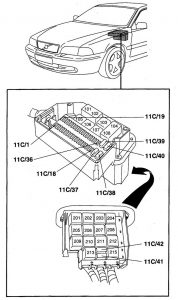

Volvo S70 – schéma pojistkové skříně – centrální elektrický blok
| Číslo | Popis | Ampéráž [A] |
| 11C/1 | – | – |
| 11C/2 | Centrální zamykání;
Řídicí jednotka alarmu proti krádeži; Spínač režimu AW 50-42; Řídicí jednotka RTI. |
10 |
| 11C/3 | Řídicí jednotka ABS | 10 |
| 11C/4 | Imobilizér | 10 |
| 11C/5 | Klimatizace;
Připojovací konektor dat (DLC). |
15 |
| 11C/6 | Řídicí jednotka centrálního zamykání;
Alarm proti krádeži; Siréna varování; Senzor pohybu (S70/V70). |
20 |
| 11C/7 | Rádio;
Zesilovač. |
15 |
| 11C/8 | Imobilizér;
Přístrojová deska připojena; Spínač světel. |
15 |
| 11C/9 | Vyhřívané zadní sedadlo (S70/V70);
Zesilovač (C70). |
20 |
| 11C/10 | Klíč na zapalování | 15 |
| 11C/11 | Žárovka stop (brzda) | 10 |
| 11C/12 | Kapalný ohřívač chlazení motoru (Diesel);
Zesilovač (C70). |
20 |
| 11C/13 | Směrovky;
Havarijní světla; Blikající žárovka světlometu; Centrální zamykání; Řídicí jednotka alarmu proti krádeži; Centrální zamykání na dálkové ovládání; Alarm proti krádeži; Senzor rozbití skla. |
15 |
| 11C/14 | Vyhřívané zadní sklo;
Vyhřívaná boční zrcátka. |
30 |
| 11C/15 | Osvětlení při otevřených dveřích;
Osvětlení prostoru odkládací schránky; Dodatečné osvětlení prostoru pro nohy; Světla upozornění na otevřené dveře; Osvětlení zavazadlového prostoru; Připomínka na zapnutí bezpečnostních pásů; Řídicí jednotka RTI; CD přehrávač RTI; Displej RTI. |
10 |
| 11C/16 | Anténa napájení;
CD přehrávač; Výstupní zásuvka přívěsu (S70/V70); Tažné zařízení (C70). |
30 |
| 11C/17 | Přední mlhová světla | 20 |
| 11C/18 | Upozornění klíč;
Centrální zamykání; Modul řízení alarmu proti krádeži. |
10 |
| 11C/19 | Světlomet s tlumeným světlem levý | 15 |
| 11C/20 | Světlomet s tlumeným světlem pravý,
Upozorňovací světlo světlometů s tlumeným světlem |
15 |
| 11C/21 | Světlomet s dálkovým světlem levý | 15 |
| 11C/22 | Světlomet s dálkovým světlem pravý | 15 |
| 11C/23 | Světla na poloze – zadní lampa;
Osvětlení evidenčního čísla. |
10 |
| 11C/24 | Světla na poloze – zadní lampa,
Senzor upozornění na poruchu žárovky. |
10 |
| 11C/25 | Zadní mlhová světla;
Kontrolní lampa světlometů mlhových světel zadních. |
10 |
| 11C/26 | Spínač světel | 15 |
| 11C/27 | Světlomet couvací;
Směrovka. |
15 |
| 11C/28 | Vyhřívaná sedadla; | 25 |
| 11C/29 | Pojistka 15 (15/4):
vyhřívaná vnější zrcátka; připomínka na připnutí pásů; tempomat; senzor upozornění na poruchu žárovky; siréna na upozornění; blokování převodovky; senzor teploty výfukových plynů; ohřev kapaliny chlazení motoru (Diesel); tažné zařízení (C70). |
10 |
| 11C/30 | Zapalovač cigaret;
Přední zásuvka 12 V; Modul řízení RTI; CD přehrávač RTI; Displej RTI. |
15 |
| 11C/31 | Kontrola klimatu | 25 |
| 11C/32 | Rádio/zesilovač | 10 |
| 11C/33 | Pojistka X (15/8):
Nastavení šířky paprsku; stříkací tryska/stěrač zadní. |
15 |
| 11C/34 | Klakson;
Stříkací tryska/stěrač přední; Stříkací tryska/stěrač světlometu; Klakson. |
25 |
| 11C/35 | Osvětlení směrovek a ovládacího panelu;
Osvětlení popelníku; Elektrická střecha; Zrcadlo zpětného pohledu (C70). |
10 |
| 11C/36 | Zapalovač cigaret/zásuvka 12 V zadní;
Elektrická sedadla. |
15 |
| Číslo | Popis |
| 11C/37 | Elektrická okna,
elektrická střecha, elektrická boční zrcátka (ne CONV), elektrická sklopná boční zrcátka (ne CONV), zadní odmrazování a elektrická boční zrcátka vyhřívaná (ne CONV) |
| 11C/38 | Elektrická okna (C70) |
| 11C/39 | Elektrická sedadla (LH) |
| 11C/40 | Elektrická sedadla (AH) |
| 11C/41 | Provoz s měkkou střechou (CONV) |
| 11C/42 | Měkká · horní provoz (CONV) |
Relé
| Číslo | Popis |
| 15 | Elektrický chladicí ventilátor |
| 16 | – |
| 17 | Startování |
| 18 | Klimatizace |

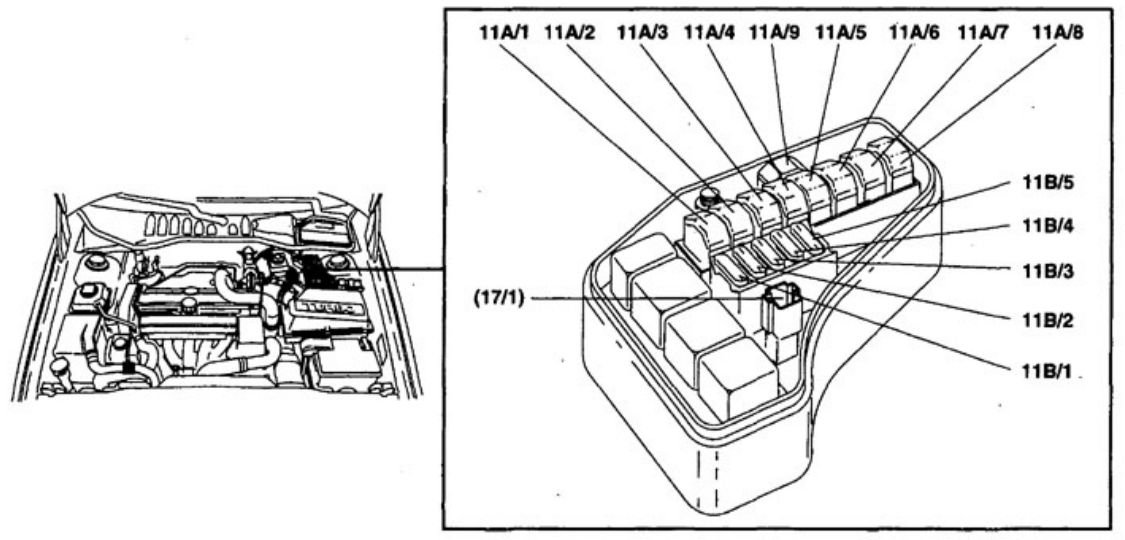

Pojistková skříň / relé motorového prostoru
| Číslo | Popis | Ampéráž [A] |
| 11A/1 | Ventilátor chlazení motoru (FC) | 60 |
| 11A/2 | Pojistky 11 C / 26 · 29 přes relé přetížení 151_t,
Pojistky 11 C / 33-37 přes relé přetížení X |
50 |
| 11A/3 | Startování,
čerpadlo sekundárního vstřikování vzduchu (PAIR), ohřívač oleje motoru s konektorem kapaliny chlazení |
50 |
| 11A/4 | Modul řízení ABS | 50 |
| 11A/5 | Hlavní relé světlometu
senzor poruchy žárovky varování |
50 |
| 11A/6 | Pojistky 1 1 C / 5-10 | 60 |
| 11A/7 | Pojistky 11 C / 11-17 a pojistky 11C / 39-40 | 50 |
| 11A/8 | Pojistka 11 B / 1,
pojistky 11B / 2-5 přes obvod vstřikování paliva hlavní relé |
60 |
| 11A/9 | Zapalovací svíčky 1-5 přes relé zapalovacích svíček (naftové motory) | 80 |
| 11B/1 | Klíč na zapalování, modul řízení motoru (ECM),
modul řízení AW 50-42, hlavní relé systému vstřikování paliva (Motronic 4.3 / 4.4) |
10 |
| 11B/2 | Modul řízení motoru (ECM),
vstřikovače, ventil na kontrolu vzduchu na volnoběhu (IAC), senzor hmotnostního průtoku vzduchu (MAF), čerpadlo vstřikování paliva (nafta), ventil rozdělování vstřikování (nafta) |
10 |
| 11B/3 | Čerpadlo paliva (FP),
modul zapalování (IDM) a cívka zapalování, relé zapalovacích svíček (nafta), kapalina chlazení zapalovacích svíček (nafta), Ventil na kontrolu turbodmychadla (TC) (nafta), Konvertor EGR (nafta), |
20
(15 nafta) |
| 11B/4 | Modul řízení AW 50-42 | 10 |
| 11B/5 | Relé klimatizace (A / C),
ohřátá lambda sonda (H02S) přední, ohřátá lambda sonda zadní, ventil na odvod nádrže (CP), elektromagnetický ventil s sekundárním vstřikováním vzduchu pulsem (PAIR), ventil uzávěrky absorbéru par paliva EVAP, sekundární vzduch pulsem relé čerpadla systému vstřikování (PAIR), ventil na kontrolu turbodmychadla (TC), PTC odpor na ohřívání vzduchu |
10 |
O Volvo S70 (1998-1999)
Volvo S70, vyráběné v letech 1998 až 1999, je sedan střední třídy, který nabízí kombinaci pohodlí, bezpečnosti a spolehlivosti, což jsou charakteristické znaky značky Volvo. Tento model byl vybaven různými motorizacemi, včetně benzínových a naftových motorů s objemem od 2.0 do 2.5 litru. Volvo S70 se vyznačuje elegantním designem a kvalitním zpracováním interiéru, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla. Bezpečnostní prvky, jako jsou airbagy a ABS, byly standardem, což přispělo k vysoké úrovni ochrany cestujících.
Schéma pojistkové skříně Volvo S70
Tato stránka zobrazuje schéma pojistkové skříně pro Volvo S70, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu se pojistková skříň nachází typicky v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
