Volvo V40 (2013-2019) – pojistková skříňka
Volvo V40 (2013) – schéma pojistkové skříňky
Rok výroby: 2013
Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo V40 (2013) je pojistka 25 ve schématu pojistek motorového prostoru.
Schéma pojistkové skříňky motorového prostoru
| Pojistka | [A] | Popis |
| 7 | 40 | Čerpadlo ABS |
| 8 | 30 | Ventily ABS |
| 9 | 20 | Ostřikovač světlometů * |
| 10 | 40 | Ventilátor |
| 11 | – | – |
| 12 | 30 | Hlavní pojistka pro pojistky 32-36 |
| 13 | 30 | Elektromagnetický ventil startéru
(ne Start / Stop) |
| 14 | 40 | Elektrické okno přední, pravá strana * |
| 15 | – | – |
| 16 | 40 | Elektrické okno přední, levá strana * |
| 17 | 20 | Stacionární topení * |
| 18 | 20 | Stěrače |
| 19 | 5 | Centrální elektronický modul,
referenční napětí, záložní baterie (Start / Stop) |
| 20 | 15 | Klakson |
| 21 | 5 | Brzdová světla |
| 22 | – | – |
| 23 | 5 | Kontrola světlometů |
| 24 | 5 | Interní cívky relé |
| 25 | 15 | 12 V zásuvka, přední konzola mezi sedadly |
| 26 | 15 | Modul řízení převodovky |
| 27 | 15 | Elektromagnetická spojka A / C |
| 28 | 15 | 12 V zásuvka, zadní konzola mezi sedadly |
| 29 | 10 | Senzor klimatizace *;
motory ventilu škrticí klapky vzduchu |
| 30 | 5 | Modul řízení motoru (5 válců) |
| 31 | 20 | Elektrické sedadlo vpravo * |
| 32 | 10 | Cívka relé
v relé ventilátoru chlazení (4 válce, 5 válců Diesel); Lambda sonda (4 válce Benzín); Měřič hmotnosti vzduchu (Diesel), obtékací ventil, chlazení EGR (Diesel); Regulační ventil, průtok paliva (5 válců Diesel); Regulační ventil, tlak paliva (5 válců Diesel) |
| 20 | Cívka relé
v relé ventilátoru chlazení (5 válců Benzín); Lambda sondy (5 válců Benzín) |
|
| 33 | 10 | Měřič hmotnosti vzduchu
(4 válce Benzín); EVAP ventil (4 válce Benzín); Ventily vstřikovačů (5 válců Benzín); Řídicí motor, turbo (4 válce Diesel); Regulační ventil průtoku paliva (4 válce Diesel); Elektromagnetický ventil, chlazení pístu (5 válců Diesel); Ventil regulátoru turba (5 válců Diesel); Senzor hladiny oleje (5 válců Diesel) |
| 34 | 10 | Ventily (benzín);
Solenoidy (benzín); Lambda sonda (nafta); Ohřívač bloku motoru (5 válců); Měřič hmotnosti vzduchu (5 válců Benzín) |
| 35 | 10 | Zapalovací cívky (benzín) |
| 15 | Ohřívač filtru na naftu;
Regulátor žhavicích svíček (5 válců Diesel); automatická převodovka (5 válců Diesel Start / Stop) |
|
| 36 | 10 | Modul řízení motoru (4 válce) |
| 15 | Modul řízení motoru (5 válců);
Ventil škrticí klapky (5 válců Benzín) |
|
| 37 | 5 | ABS |
| 38 | 10 | Modul řízení motoru;
Modul řízení převodovky; Airbag |
| 39 | 10 | Kontrola výšky světlometů * |
| 40 | 5 | Elektrické servopohony |
| 41 | 15 | Centrální elektronický modul |
| 42 | – | – |
| 43 | 10 | Čerpadlo chladicí kapaliny (Start / Stop) |
| 44 | 5 | Systém varování před kolizí |
| 45 | 5 | Senzor pedálu akcelerátoru |
| 46 | – | Bod nabíjení, záložní baterie |
| 47 | – | – |
| 48 | – | – |
Pod odkládací schránkou
| Pojistka | [A] | Popis |
| 56 | 20 | Čerpadlo paliva |
| 57 | – | – |
| 58 | 15 | Stěrač zadního okna |
| 59 | 5 | Poloha rezervy, vnitřní osvětlení |
| 60 | 10 | Vnitřní osvětlení;
Elektrická sedadla |
| 61 | 10 | Otevírací střecha * |
| 62 | 5 | Senzor deště*;
Zrcadlo vnitřní s tónováním *; Senzor vlhkosti * |
| 63 | 5 | Systém varování před kolizí * |
| 64 | – | – |
| 65 | 10 | Deaktivace, zadní hatchback A. |
| 66 | – | – |
| 67 | 5 | Poloha rezervy 3, stejnosměrné napětí |
| 68 | 15 | Blokování řízení |
| 69 | 5 | Kombinovaný přístroj |
| 70 | 10 | Centrální zamykání,
uzávěr nádrže na palivo (B) |
| 71 | 10 | Panel klimatizace |
| 72 | 7,5 | Modul řízení |
| 73 | 5 | Siréna alarmu *;
Konektor OBDII |
| 74 | 15 | Hlavní svazek |
| 75 | – | – |
| 76 | 10 | Osvětlení couvání |
| 77 | 20 | Přední stěrače (C);
Zadní stěrač |
| 78 | 5 | Imobilizér |
| 79 | 15 | Poloha rezervy 1, stejnosměrné napájení |
| 80 | 20 | Poloha rezervy 2, stejnosměrné napájení |
| 81 | 5 | Alarm senzoru pohybu *;
Dálkový přijímač |
| 82 | 20 | Přední stěrače (D);
Zadní stěrač |
| 83 | 10 | Centrální zamykání, uzávěr nádrže paliva (E) |
| 84 | 10 | Deaktivace, zadní kryt (F) |
| 85 | 7,5 | PTC prvek, ohřívač vzduchu *;
Tlačítko, vyhřívání zadních sedadel * |
| 86 | 10 | Airbag;
Airbag pro chodce |
| 87 | 7,5 | Poloha rezervy 4,
stejnosměrné napájení |
| 88 | – | – |
| 89 | – | – |
| A Viz také pojistka 84 B Viz také pojistka 83 C Viz také pojistka 82 D Viz také pojistka 77 E Viz také pojistka 70 F Viz také pojistka 65 |
||
Pod předním sedadlem vpravo
| Pojistka | [A] | Popis |
| 1 | – | – |
| 2 | 10 | Keyless * |
| 3 | 5 | Rukojeť (bez klíče *) |
| 4 | 25 | Ovládací panel, přední dveře vlevo |
| 5 | 25 | Ovládací panel, přední dveře vpravo |
| 6 | 25 | Ovládací panel, zadní dveře vlevo |
| 7 | 25 | Ovládací panel, zadní dveře vpravo |
| 8 | – | – |
| 9 | 20 | Elektrické sedadlo vlevo * |
| 10 | – | – |
| 11 | – | – |
| 12 | 5 | Ovládací jednotka audio (zesilovač) * |
| 13 | – | – |
| 14 | 5 | Telematika *; Bluetooth * |
| 15 | 15 | Audio; Ovládací jednotka Infotainment |
| 16 | 10 | Digitální rádio*; TELEVIZE* |
| 17 | 15 | Zásuvka 12 V, zavazadlový prostor |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | 20 | Zásuvka přívěsu 2 * |
| 24 | 40 | Hlavní pojistka
pro pojistky 12-16: Infotainment |
| 25 | – | – |
| 26 | 40 | Zásuvka přívěsu 1 * |
| 27 | 30 | Ohřívání zadního skla |
| 28 | – | – |
| 29 | 5 | BLIS * |
| 30 | 5 | Asistence při parkování * |
| 31 | 5 | Kamera pro parkování * |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Vyhřívání sedadla
(strana řidiče) |
| 35 | 15 | Vyhřívání sedadla
(strana spolujezdce) |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 15 | Vyhřívání sedadla, zadní pravé * |
| 40 | 15 | Vyhřívání sedadla, zadní levé * |
| 41 | 15 | Modul řízení AWD * |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Volvo V40 (2013-2019) – schéma pojistkové skříňky
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo V40 jsou pojistky č. 25 (zásuvka 12 V, přední konzola tunelu), č. 28 (12 V, zásuvka v zadní konzole tunelu) v pojistkové skříňce v motorovém prostoru a pojistka č. 17 (12 V, zavazadlový prostor) v pojistkové skříňce pod sedadlem.
2013

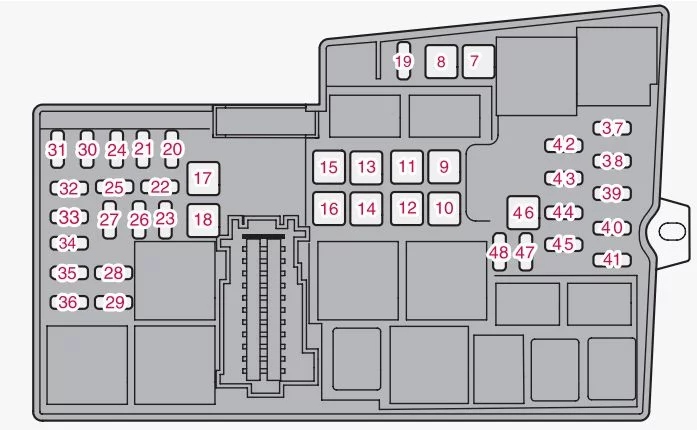

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2013)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 7 | Čerpadlo ABS | 40 |
| 8 | Ventily ABS | 30 |
| 9 | Ostřikovač světlometů (možnost) | 20 |
| 10 | Ventilátor | 40 |
| 11 | – | – |
| 12 | Primární pojistka pro pojistky 32-36 | 30 |
| 13 | Elektromagnet aktoru startovacího motoru (ne Start/Stop) | 30 |
| 14 | Elektrické okno vpředu, pravá strana (možnost) | 40 |
| 15 | ||
| 16 | Elektrické okno vpředu, levá strana (možnost) | 40 |
| 17 | Stacionární topení (možnost) | 20 |
| 18 | Stěrače | 20 |
| 19 | Centrální elektronický modul; Referenční napětí; Záložní baterie (Start/Stop). | 5 |
| 20 | Klakson | 15 |
| 21 | Stop světlo | 5 |
| 22 | ||
| 23 | Ovládání světlometů | 5 |
| 24 | Cívky vnitřních relé | 5 |
| 25 | 12 V zásuvka, přední část konzoly tunelu | 15 |
| 26 | Modul řízení převodovky | 15 |
| 27 | Elektromagnetická spojka klimatizace | 15 |
| 28 | 12 V zásuvka, zadní konzola tunelu | 15 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| 29 | Senzor klimatizace (možnost); Motory klapky vzduchu sání. | 10 |
| 30 | Modul řízení motoru (5 válců) | 5 |
| 31 | Elektrické sedadlo, pravé (možnost) | 20 |
| 32 | Vinutí relé v relé ventilátoru chlazení (4 válce, 5 válců diesel); Lambda sondy (benzín 4 válce); Proud vzduchu (diesel); Bypass ventil, c; Chlazení EGR (diesel); Ventil regulace průtoku paliva (5 válců diesel); Ventil regulace, tlak paliva (5 válců diesel). | 10 |
| 32 | Vinutí relé v relé ventilátoru chlazení (5 válců benzín); Lambda sondy (5 válců benzín). | 20 |
| 33 | Proud vzduchu (4 válce benzín); z Ventil EVAP (4 válce benzín); Vstřikovače (5 válců benzín); Motor řízení, turbokompresor (4 válce diesel); Ventil regulace průtoku paliva (4 válce diesel); Elektromagnetický ventil chlazení pístu (5 válců diesel); Ventil regulátoru turba (5 válců diesel); Senzor hladiny oleje (5 válců diesel), | 10 |
| 34 | Ventily (benzín); solenoidy (benzín); Lambda sonda (diesel); Ohřívač ventilátoru bloku (5 válců); Proud vzduchu (5 válců benzín) | 10 |
| 35 | Zapalovací cívky (benzín) | 10 |
| 35 | Ohřívač filtru paliva; Kontrolér žhavicích svíček (5 válců diesel); Čerpadlo oleje automatické převodovky (5 válců diesel Start/Stop). | 15 |
| 36 | Modul řízení motoru (4 válce) | 10 |
| 36 | Modul řízení motoru (5 válců); Klapka (5 válců benzín). | 15 |
| 37 | ABS | 5 |
| 38 | Modul řízení motoru; Modul řízení převodovky; Airbag. | 10 |
| 39 | Kontrola výšky světlometů (možnost) | 10 |
| 40 | Elektrické posilování řízení | 5 |
| 41 | Centrální elektronický modul | 15 |
| 42 | ||
| 43 | Čerpadlo chladicí kapaliny (Start/Stop) | 10 |
| 44 | Systém varování před kolizí | 5 |
| 45 | Senzor pedálu akcelerátoru | 5 |
| 46 | Místo nabíjení, baterie v pohotovostním režimu | – |
| 47 | ||
| 48 |
Pojistky 7-18 jsou typu „JCASE“ a musí být vyměněny v servisu.
Pojistky 19-45 a 47-48 jsou typu „Mini Fuse“

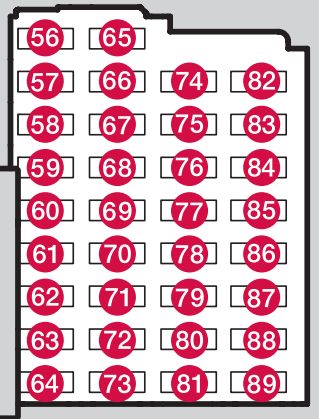

Pod odkládací schránkou
Přiřazení pojistek pod odkládací schránkou (2013)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 56 | Čerpadlo paliva | 20 |
| 57 | – | – |
| 58 | Stěrač zadního okna | 15 |
| 59 | Poloha rezervy, vnitřní osvětlení | 5 |
| 60 | Vnitřní osvětlení; Elektrická sedadla | 10 |
| 61 | Závěs, skleněná střecha (možnost) | 10 |
| 62 | Senzor deště (možnost); Ztlumení, zrcadlo se zpětným pohledem (možnost); Senzor vlhkosti (možnost). | 5 |
| 63 | Systém varování před kolizí (možnost) | 5 |
| 64 | – | – |
| 65 | Odemknutí zadního víka (viz také pojistku 84) | 10 |
| 66 | ||
| 67 | Poloha rezervy 3, pevné napětí | 5 |
| 68 | Blokování řízení | 15 |
| 69 | Kombinovaný přístrojový panel | 5 |
| 70 | Centrální zamykání, dvířka nádrže (viz také pojistku 83) | 10 |
| 71 | Panel klimatizace | 10 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| 72 | Modul řízení | 7,5 |
| 73 | Siréna alarmu (možnost); Konektor OBDII | 5 |
| 74 | Hlavní soubor | 15 |
| 75 | ||
| 76 | Světlo couvání | 10 |
| 77 | Stěrač čelního skla (viz také pojistku 82); Stěrač zadního okna (viz také pojistku 82). | 20 |
| 78 | Imobilizér | 5 |
| 79 | Poloha rezervy 1, pevné napětí | 15 |
| 80 | Poloha rezervy 2, pevné napětí | 20 |
| 81 | Alarm senzoru pohybu (možnost); Dálkový přijímač. | 5 |
| 82 | Stěrač čelního skla (viz také pojistku 77); Stěrač zadního okna (viz také pojistku 77). | 20 |
| 83 | Centrální zamykání, dvířka nádrže (viz také pojistku 70) | 10 |
| 84 | Odemknutí zadního víka (viz také pojistku 65) | 10 |
| 85 | PTC prvek, ohřívač vzduchu (možnost); Tlačítko vyhřívání zadních sedadel (možnost). | 7,5 |
| 86 | Airbag; Airbag pro chodce. | 10 |
| 87 | Poloha rezervy 4, pevné napětí | 7,5 |
| 88 | ||
| 89 |
Pod sedadlem
Přiřazení pojistek pod sedadlem (2013)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 1 | ||
| 2 | Bez klíče (možnost) | 10 |
| 3 | Rukojeť (bez klíče (možnost)) | 5 |
| 4 | Ovládací panel, přední dveře vlevo | 25 |
| 5 | Ovládací panel, přední dveře vpravo | 25 |
| 6 | Ovládací panel, zadní dveře vlevo | 25 |
| 7 | Ovládací panel, zadní dveře vpravo | 25 |
| 8 | – | – |
| 9 | Elektrické sedadlo vlevo (možnost) | 20 |
| 10 | – | – |
| 11 | Jednotka ovládání audia (zesilovač) (možnost) | 5 |
| 12 | – | – |
| 13 | Telematika (možnost); Bluetooth (možnost). | 5 |
| 14 | Audio; Jednotka ovládání informačního a zábavního systému. | 15 |
| 15 | Digitální rádio (možnost); Televizor (možnost). | 10 |
| 16 | Zásuvka 12 V, nákladní prostor | 15 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 23 | Zásuvka přívěsu 2 (možnost) | 20 |
| 24 | Pojistka primární pro pojistky 12-16; Infotainment | 40 |
| 25 | – | – |
| 26 | Zásuvka přívěsu 1 (možnost) | 40 |
| 27 | Ohřívač zadního skla | 30 |
| 28 | – | – |
| 29 | BLIS (možnost) | 5 |
| 30 | Asistence při parkování (možnost) | 5 |
| 31 | Kamera pro parkování (možnost) | 5 |
| 32 | – | – |
| 33 | – | – |
| 34 | Vyhřívání sedadla (strana řidiče) | 15 |
| 35 | Vyhřívání sedadla (strana spolujezdce) | 15 |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Vyhřívání zadního sedadla vpravo (možnost) | 15 |
| 40 | Vyhřívání zadního sedadla vlevo (možnost) | 15 |
| 41 | Modul řízení AWD (možnost) | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Pojistky 24-28 jsou typu „JCASE“ a musí být vyměněny v servisu.
Pojistky 1-23 a 29-46 jsou typu „Mini Fuse“.
2015
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2015)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 7 | Čerpadlo ABS | 40 |
| 8 | Ventily ABS | 30 |
| 9 | Ostřikovač světlometů (možnost) | 20 |
| 10 | Ventilátor | 40 |
| 11 | – | – |
| 12 | Primární pojistka pro pojistky 32-36 | 30 |
| 13 | – | – |
| 14 | Vyhřívané přední okno, pravá strana (možnost) | 40 |
| 15 | – | – |
| 16 | Vyhřívané přední okno, levá strana (možnost) | 40 |
| 17 | Stacionární topení (možnost) | 20 |
| 18 | Stěrače | 20 |
| 19 | Centrální elektronický modul; Referenční napětí; Záložní baterie (Start/Stop). | 5 |
| 20 | Klakson | 15 |
| 21 | Brzdové světlo | 5 |
| 22 | – | – |
| 23 | Ovládání světlometů | 5 |
| 24 | Vinutí vnitřních relé | 5 |
| 25 | 12 V zásuvka, přední část konzoly tunelu | 15 |
| 26 | Modul řízení převodovky | 15 |
| 27 | ||
| 28 | 12 V zásuvka, zadní konzola tunelu | 15 |
| 29 | – | – |
| 30 | Modul řízení motoru (4 válce 2,0 l, 5 válců) | 5 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 31 | Elektrické sedadlo, pravé (možnost) | 20 |
| 32 | Cívka relé v relé ventilátoru chlazení (4 válce 1,6 l, 5 válců diesel); Lambda sondy (benzín 4 válce 1,6 l); Proudový snímač vzduchu (diesel 1,6 l, 5 válců diesel), z Bypass ventil, chlazení EGR (diesel 1,6 l); Chlazení elektromagnetického ventilu bypass EGR (5 válců diesel); Ventil regulace průtoku paliva (5 válců diesel); Ventil regulace, tlak paliva (5 válců diesel). | 10 |
| 32 | Lambda sondy (4 válce 2,0 l); Cívka relé v relé ventilátoru chlazení (4 válce 2,0 l). | 15 |
| 32 | Cívka relé v relé ventilátoru chlazení (5 válců benzín); Lambda sondy (benzín 5 válců). | 20 |
| 32 | Cívka relé v relé ventilátoru chlazení (5 válců benzín); Lambda sondy (5 válců benzín). | 20 |
| 33 | Čerpadlo oleje automatické převodovky (5 válců); Snímač hmotnostního průtoku vzduchu (benzín 1,6 l, 5 válců benzín); Ventil EVAP (benzín 1,6 l); Ventily (4 válce 2,0 l, 5 válců benzín); Elektromagnetické ventily (5 válců benzín); Ohřívač ventilátoru bloku (5 válců benzín); Motor řízení turbodmychadla (diesel 1,6 l); Ventil regulace, průtok paliva (diesel 1,6 l); Kryt cívky chladiče řídicí jednotky (diesel 1,6 l); Chlazení elektromagnetického pístu (5 válců diesel); Ventil řízení turbodmychadla (5 válců diesel); Snímač hladiny oleje (5 válců diesel); Kompresor klimatizace (4 válce 2,0 l, 5 válců diesel); Čerpadlo oleje (4 válce 2,0 l); Ventil chlazení klimatizačního systému (4 válce 2,0 l diesel); Cívky relé v relé pro funkci Start/Stop. | 10 |
| 34 | Ventily (benzín 1,6 l); Elektromagnetické ventily (benzín 1,6 l); Vstřikovače (5 válců benzín); Lambda sonda (5 válců diesel); Ohřívač ventilátoru bloku (5 válců diesel) | 10 |
| 34 | Ventil (diesel 2,0 l); Ventil EVAP (benzín 2,0 l); Ohřívač ventilátoru bloku (benzín 2,0 l); Řídicí jednotka motoru (benzín 2,0 l); Snímač hmotnostního průtoku vzduchu (benzín 2,0 l); Termostat (benzín 2,0 l); Chladicí čerpadlo pro EGR (diesel 2,0 l); Řídicí jednotka žhavicích svíček (diesel 2,0 l). | 15 |
| 35 | Cívky zapalování (benzín 1,6 l, 5 válců benzín) | 10 |
| 35 | Cívky zapalování (benzín 2,0 l); Ohřívač palivového filtru (diesel 1,6 l, 5 válců diesel); Řídicí jednotka žhavicích svíček (5 válců diesel). | 15 |
| 35 | Ohřívač palivového filtru (diesel 2,0 l) | 25 |
| 36 | Řídicí jednotka motoru (1,6 l) | 10 |
| 36 | Řídicí jednotka motoru (4 válce 2,0 l, 5 válců); Ventil škrticí klapky (5 válců benzín). | 15 |
| 37 | ABS | 5 |
| 38 | Řídicí jednotka motoru; Řídicí jednotka převodovky; Airbag. | 10 |
| 39 | Nastavení světlometů (možnost) | 10 |
| 40 | Elektrické posilovač řízení | 5 |
| 41 | Centrální elektronický modul | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | Systém varování před kolizí | 5 |
| 45 | Snímač pedálu akcelerátoru | 5 |
| 46 | Místo nabíjení, baterie v pohotovostním režimu | – |
| 47 | – | – |
| 48 | Čerpadlo chladicí kapaliny (když není k dispozici stacionární vytápění) | 10 |
Pojistky 7-18 jsou typu „JCASE“ a musí být vyměněny v servisu.
Pojistky 19-45 a 47-48 jsou typu „Mini Fuse“.
Pod odkládací schránkou
Přiřazení pojistek pod odkládací schránkou (2015)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 56 | Čerpadlo paliva | 20 |
| 57 | – | – |
| 58 | Stěrač zadního okna | 15 |
| 59 | Displej v konzole střechy (upozornění na připoutání bezpečnostních pásů/směrovka airbagu na předním sedadle pasažéra) | 5 |
| 60 | Vnitřní osvětlení; Ovládací prvky v konzole střechy pro přední čtecí lampy a osvětlení kabiny pasažérů; Elektrická sedadla (možnost). | 7,5 |
| 61 | Elektrická roleta, skleněná střecha (možnost) | 10 |
| 62 | Senzor deště (možnost); Stmívání, vnitřní zrcadlo (možnost); Senzor vlhkosti (možnost). | 5 |
| 63 | Systém varování před kolizí (možnost) | 5 |
| 64 | – | – |
| 65 | Odemknutí zadního víka (viz také pojistku 84) | 10 |
| 66 | ||
| 67 | Poloha rezervy 3, pevné napětí | 5 |
| 68 | Blokování řízení | 15 |
| 69 | Kombinovaný přístrojový panel | 5 |
| 70 | Centrální zamykání, dvířka nádrže (viz také pojistku 83) | 10 |
| 71 | Panel klimatizace | 10 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| 72 | Modul řízení | 7,5 |
| 73 | Siréna alarmu (možnost); Konektor OBDII | 5 |
| 74 | Hlavní soubor | 15 |
| 75 | ||
| 76 | Osvětlení couvání | 10 |
| 77 | Stěrače předního skla (viz také pojistku 82); Stěrač zadního skla (viz také pojistku 82). | 20 |
| 78 | Imobilizér | 5 |
| 79 | Poloha rezervy 1, pevné napětí | 15 |
| 80 | Poloha rezervy 2, pevné napětí | 20 |
| 81 | Alarm pohybového senzoru (možnost); Dálkový přijímač | 5 |
| 82 | Stěrače předního skla (viz také pojistku 77); Stěrač zadního skla (viz také pojistku 77). | 20 |
| 83 | Centrální zamykání, dvířka nádrže (viz také pojistku 70) | 10 |
| 84 | Odemknutí zadního víka (viz také pojistku 65) | 10 |
| 85 | Dodatečný elektrický ohřívač (možnost); Tlačítko na vyhřívání zadního sedadla (možnost). | 7,5 |
| 86 | Airbag; Airbag pro chodce | 7,5 |
| 87 | Poloha rezervy 4, pevné napětí | 7,5 |
| 88 | ||
| 89 |
Pod sedadlem
Přiřazení pojistek pod sedadlem (2015)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 1 | ||
| 2 | Bez klíče (možnost) | 10 |
| 3 | Rukojeť (bez klíče (možnost)) | 5 |
| 4 | Ovládací panel, přední levé dveře | 25 |
| 5 | Ovládací panel, přední pravé dveře | 25 |
| 6 | Ovládací panel, zadní levé dveře | 25 |
| 7 | Ovládací panel, zadní pravé dveře | 25 |
| 8 | Hlavní pojistka pro pojistky 12-16: Infotainment | 25 |
| 9 | Elektrické sedadlo, levé (možnost) | 20 |
| 10 | ||
| 11 | Cívka vnitřního relé | 5 |
| 12 | Audio kontrolér (zesilovač) (možnost); Signál pro diagnostiku. | 5 |
| 13 | ||
| 14 | Telematika (možnost); Bluetooth (možnost) | 5 |
| 15 | Audio kontrolní modul nebo Sensus A kontrolní modul; Audio-navigační systém kontrolní modul nebo obrazovka A. | 15 |
| 16 | Digitální rádio (možnost); Televizor (možnost). | 7,5 |
| 17 | 12 V zásuvka, nákladní prostor | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| 23 | Zásuvka přívěsu 2 (možnost) | 20 |
| 24 | Jednotka řízení audia (zesilovač) (možnost) | 30 |
| 25 | – | – |
| 26 | Zásuvka přívěsu 1 (možnost) | 40 |
| 27 | Odmlžovač zadního okna | 30 |
| 28 | – | – |
| 29 | BLIS (možnost) | 5 |
| 30 | Asistence při parkování (možnost) | 5 |
| 31 | Kamera pro parkování (možnost) | 5 |
| 32 | ||
| 33 | ||
| 34 | Vyhřívání sedadel na straně řidiče vpředu | 15 |
| 35 | Vyhřívání sedadel na straně pasažéra vpředu | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Vyhřívání pravého zadního sedadla (možnost) | 15 |
| 40 | Vyhřívání levého zadního sedadla (možnost) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Modul řízení audia (zesilovač) (možnost); Signál pro diagnostiku; Modul řízení audia nebo Modul řízení Sensus (některé varianty modelů); Modul řízení informačního a zábavního systému nebo obrazovka (některé varianty modelů); Digitální rádio (možnost); Televizor (možnost). | 15 |
| 46 | Telematika (možnost); Bluetooth (možnost). | 5 |
Pojistky 24-28 jsou typu „JCASE“ a musí být vyměněny v servisu.
Pojistky 1-23 a 29-46 jsou typu „Mini Fuse“.
O Volvo V40 (2013-2019)
Volvo V40, vyráběné v letech 2013 až 2019, je kompaktní hatchback, který kombinuje elegantní design s pokročilými bezpečnostními prvky, typickými pro švédskou automobilku. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Interiér Volvo V40 je navržen s důrazem na komfort a kvalitu, přičemž nabízí moderní technologie a prvotřídní materiály. Bezpečnostní prvky jako City Safety a další asistenční systémy dělají z tohoto modelu spolehlivého partnera na cestách.
Schéma pojistkové skříňky Volvo V40
Tato stránka zobrazuje schéma pojistkové skříňky pro model Volvo V40, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pro cestující, přesněji pod palubní deskou, a také v motorovém prostoru. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
