Pojistky a relé Jeep Grand Cherokee ZJ (1996-1998)

Rok výroby: 1996, 1997 a 1998.

Schéma pojistek Jeep Grand Cherokee 1996-1998

Pojistky zapalovače cigaret (zásuvka napájení) v Jeep Grand Cherokee

jsou pojistky # 2, # 14 a # 21 v pojistkové skříňce v prostoru pro cestující.

Umístění pojistkové skříňky

Nachází se za krytem pod odkládací schránkou.

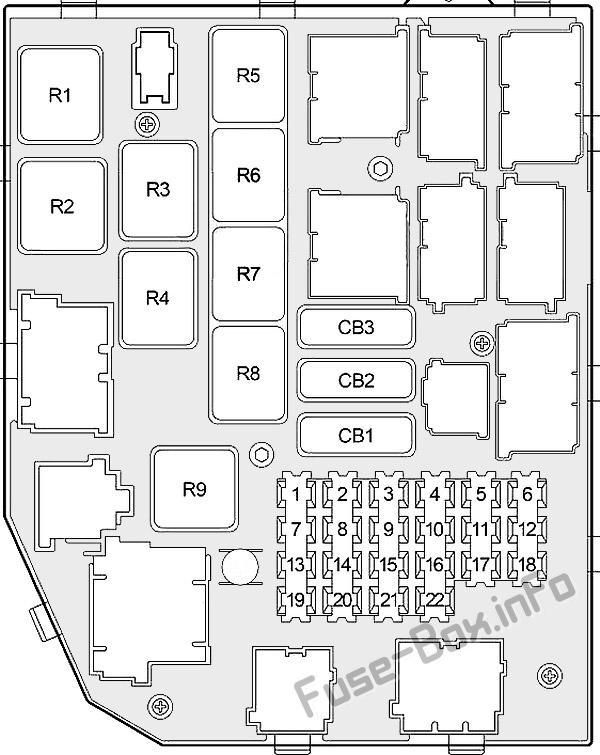

Schéma pojistkové skříňky

Přiřazení pojistek a relé pod přístrojovou deskou

Č.	Hodnocení Amp	Popis
Č.	Hodnocení Amp	Popis
1	10	Rádio
2	15	Relé zapalovače cigaret
3	10	Spínač stěrače zadního skla / ostřikovače, modul řízení karoserie
4	10	Modul řízení airbagu
5	10	Přístrojová deska, zamykání převodovky (benzín), modul deaktivace lampy
6	15	Spínač rezervního světla (Diesel), Centrum informací o vozidle, Modul grafického displeje (mini horní konzola), Spínač polohy parkování / neutrálu, Modul řízení proporcionálního k rychlosti, Spínač vyrovnávání světlometů, Kombinované ukazatele, Automatické zrcadlo den / noc, Horní konzola
7	20	Konektor dat, modul řízení karoserie, automatický senzor světla světlometů / LED VTSS, přístrojová deska, zesilovač výkonu
8	20	Motor stěrače zadního skla, spínač koncové polohy okna, konektor tažného zařízení, automatický spínač tažného zařízení
9	15	Spínač brzdových světel
10	10	Spínač vyhřívání zadního okna
11	10	ABS
12	10	Řízení topení klimatizace (MTC), aktor míchání dveří (MTC), modul řízení automatické teploty (ATC), aktor dveří recirkulace (ATC), modul řízení topení sedadla řidiče / spolujezdce, spínač POD
13	15	Kombinované relé, relé antény výkonu
14	15	Zapalovač cigaret, relé zapalovače cigaret
15	10	Relé zadních mlhových světel
16	10	Lampa na strop / čtení, horní konzola, lampa pod kapotou, lampa zavazadlového prostoru, lampa v odkládací schránce, přídavná lampa, spínač klíče / lampa halo, sluneční clona / noční lampa, relé přídavné lampy
17	15	Spínač světlometů, relé světel polohy (přední světlo polohy, modul řízení karoserie, spínač světlometů, modul deaktivace lampy, rádio, centrum informací o vozidle)
18	15 nebo 20	1998: Spínač stmívače světlometů (benzín – 15 A, Diesel – 20 A)

Č.	Hodnocení Amp	Popis
19	15	1996-1997: Spínač stmívače světlometů
20	15	Modul automatické regulace teploty (ATC), rádio, centrum informací vozidla, modul grafického displeje (mini konzola ventilace)
21	15	Zásuvka napájení
22	10	Modul řízení airbagu
Automatické spínače
CB1	20	Spínač stěrače, relé stěrače, motor stěrače, modul řízení otevírací střechy, spínač otevírací střechy
CB2	30	Modul dveří řidiče / spolujezdce
CB3	20	Elektrické sedadlo, vyhřívání sedadla, modul sedadla s pamětí
Relé
R1		Elektrická anténa
R2		Kombinovaný blikač
R3		Osvětlení na přivítání
R4		Zadní mlhové světlo
R5		Automatický světlomet
R6		Parkovací lampa
R7		Zapalovač cigaret
R8		Přední mlhové světlo
R9		Ohřívač zadního skla

Umístění pojistkové skříňky

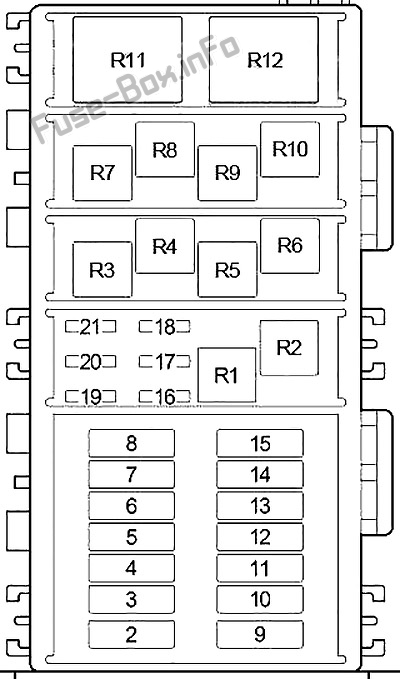

Schéma pojistkové skříňky

Přiřazení pojistek a relé v motorovém prostoru

Č.	Hodnocení Amp	Popis
Č.	Hodnocení Amp	Popis
1	175	Generátor
2	60	1998 (maximální chlazení): Relé ventilátoru chladiče (vysoká rychlost), relé ventilátoru chladiče (nízká rychlost), diagnostický konektor
3	40	Relé odmrazovače zadního okna, pojistka (motorový prostor): „21“
4	30	Nafta: relé ohřívače paliva
5	40 nebo 50	ABS (1996-1997 – 50A; 1998 – 40A)
6	20	Relé klaksonu
7	40	Motor ventilátoru (MTC, ATC), relé motoru ventilátoru vysoká rychlost (ATC), modul motoru ventilátoru (ATC), modul automatického ovládání teploty
8	40	Relé startování, spínač zapalování (relé startování, spínač blokování spojky (M / T), pojistka (prostor pro cestující): „1“, „2“, „3“, „4“, „5“, „6“, „11“, „12“, „22“, „CB1“; Pojistka (motorový prostor): „18“)
9	–	Nepoužívá se
10	20	Pojistka (prostor pro cestující): „14“, „15“
11	50	Pojistka (prostor pro cestující): „7“, „8“, „9“, „CB2“
12	–	Nepoužívá se
13	30	Spínač světlometů, relé automatického světlometu, modul denních světel, pojistka (prostor pro cestující): „13“
14	20	ABS
15	40	Pojistka (prostor pro cestující): „13“, „16“, „19“, „20“, „21“, „CB3“
16	15 nebo 20	Benzín: relé čerpadla paliva (20 A); Nafta: modul řízení skupiny motopropulsoru (15 A)
17	15	Relé kontroly převodovky

Č.	Hodnocení Amp	Popis
18	15	Benzín: relé deaktivace automatická, modul řízení skupiny motopohonu, modul řízení karoserie, relé spojka kompresoru klimatizace, relé čerpadlo paliva, elektroventil EVAP / odvod v pracovním cyklu, čerpadlo detekce úniků systému odpařování; Nafta: relé ohřívač paliva, modul řízení skupiny motopohonu, kontrolér MSA, modul řízení karoserie
19	20	Relé světla mlhová přední
20	20 nebo 25	Benzín: relé deaktivace automatická (vstřikovače paliva, cívky zapalování, senzory kyslíku), modul řízení skupiny motopohonu (20 A); Nafta: relé deaktivace automatická (modul řízení skupiny motopohonu, relé žhavicích svíček, elektroventil EGR, generátor, modul průtok hmotnosti vzduchu, modul čerpadlo paliva, kontrolér MSA) (25 A)
21	15	Spojka kompresoru klimatizace
Relé
R1		Kontrola přenosu
R2		Klakson
R3		Spojka kompresoru klimatizace
R4		ABS hlavní
R5		Nepoužívá se
R6		Deaktivace automatická
R7		Přerušovaný stěrač
R8		Startování
R9		Nepoužívá se
R10		Čerpadlo paliva
R11		Ohřívač paliva (nafta)
R12		Čerpadlo ABS
