Jeep Wrangler JL (2017-2019) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Jeep Wrangler JL (2017–2019), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).

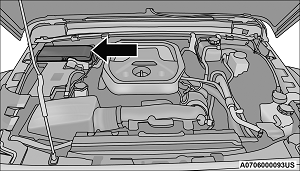

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie.

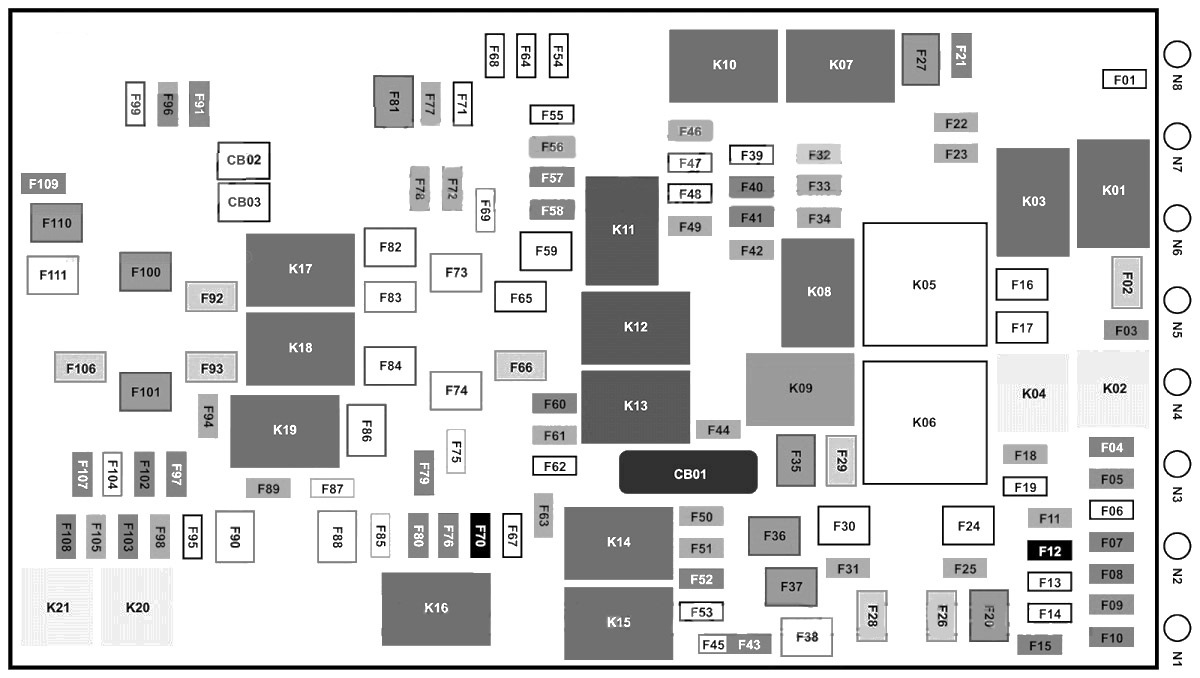

Tato centrální jednotka obsahuje pojistky s patronami, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a velikost každé pojistky/relé, které je možné udržovat.

Hnízdo	Kartušová pojistka	Mini pojistka	Popis
Hnízdo	Kartušová pojistka	Mini pojistka	Popis
F01	–	–	Rezerva
F02	40 A zelená	–	Motor startování
F03	–	5 A hnědá	ZJD
F04	–	20 A žlutá	Palivové čerpadlo MTR/FPCM
F05	–	5 A hnědá	Bezpečnostní zámek
F06	–	–	Rezerva
F07	–	15 A modrá	Chladicí pumpa LTR — pokud je přítomna
F08	–	15 A modrá	TCM-8HP CYGNUS
F09	–	–	Rezerva
F10	–	15 A modrá	Koncentrátor KIN/RF/ESCL
F11	–	10 A červená	Port UCI (USB a AUX)
F12	–	25 A průhledná	HIFI zesilovač
F13	–	–	Rezerva
F14	–	–	Rezerva
F15	–	15 A modrá	IPC/SWITCH BANK-HD ELEC
F 16	–	–	Rezerva
F17	–	–	Rezerva
F18	–	10 A červená	Spojka klimatizace
F19	–	–	Rezerva
F20	30 Amp Růžová	–	Vnitřní osvětlení vozidla CBC 1
F21	–	20 A žlutá	Zadní stěrač
F22		10 A červená	Modul řízení motoru (ECM);  Modul řízení hnacího ústrojí (PCM); Jednotka generátoru motoru (MGU) WAKE UP; Power Pack Unit (PPU) WAKE UP.
F23	–	10 A červená	PCM/ECM
F24	–	–	Rezerva
F25	–	10 A červená	MOD.SBW
F26	40 A zelená	–	Centrální kontrolér karoserie (CBC) 2 – vnější světla
F27	30 Amp Růžová	–	Přední stěrače
F28	40 A zelená	–	ZÁMKY 3-NAPÁJENÍ CBC
F29	40 A zelená	–	CBC 4- vnější světla#2
F30	–	–	Rezerva
F31	–	10 A červená	Diagnostický port
F32	–	10 A červená	Topení Větrání Klimatizace Mod (HVAC CTRL MOD); Zámek sloupku řízení (SCL); Modul klasifikace pasažérů (OCM); Modul detekce přítomnosti řidiče (DPDM).
F33	–	10 A červená	PTS/IRCM/AIRBAG DEAKTIVACE LMPS
F34	–	10 A červená	ESC/EHPS/SBCM WAKE UP
F35	30 Amp Růžová	–	Brzdová pumpa — pokud je přítomna
F36	30 Amp Růžová	–	Modul tažení přívěsu — pokud je přítomna
F37	30 Amp Růžová	–	Konektor přívěsu 7W — pokud je přítomna
F38	20 A modrá	–	ECM
F39	–	–	Rezerva
F40	–	15 A modrá	DTCM/BLINDATÚRA ASSE FT_RR
F41	–	15 A modrá	IC/SGW WAKE UP
F42		10 A červená	PCR CTRL FEED (ESS)/SPARE (BSG) — Pokud je přítomna
F43		20 A žlutá	Přítomnost v zavazadlovém prostoru
F44	–	10 A červená	Topení IRCAM
F45	–	20 A žlutá	Přítomnost v zavazadlovém prostoru (ZAPNUTÍ)*
F46	—	10 A červená	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
Hnízdo	Kartušová pojistka	Mini pojistka	Popis
F56	–	10 A červená	Senzor teploty ve vozidle
F57	–	20 A žlutá	Vyhřívání sedadla řidiče
F58	–	20 A žlutá	Vyhřívání sedadla spolujezdce
F59	–	–	Rezerva
F60	–	15 A modrá	CSWM (HTD STR WHEEL)
F61	–	10 A červená	LBSS/RBSS
F62	–	–	Rezerva
F63	–	10 A červená	ORC
F64	–	–	Rezerva
F65	–	–	Rezerva
F66	40 A zelená	–	Ventilátor HVAC MTR FRT
F67	–	–	Rezerva
F68	–	–	Rezerva
F69	–	5 A hnědá	Skupina generátoru MGU; Generátor startování na řemen (BSG) — pokud je přítomen.
F70		25 A průhledná	Cívka zapalování (benzín); Žhavicí svíčka (naftové).
F71	–	–	Rezerva
F72	–	10 A červená	HD ELEC ACC PKG — pokud je přítomen
F73	20 A modrá	–	PWR TOP LT
F74	20 A modrá	–	PWR TOP RT
F75	–	10 A červená	PPU-BPCM a APM (BSG) — pokud jsou přítomny
F76	–	20 A žlutá	ECM (benzín)/PCM (nafta)
F77	–	10 A červená	Vyhřívání zrcátek
F78		10 A červená	COMP/INTRUSION/SIREN/INTRUSION SENSORS
F79	–	20 A žlutá	SMART BAR CTRL MOD
F80	–	15 A modrá	Modul řízení pohonného systému (PCM)
F81	30 Amp růžová	–	Ohřívání zadního okna (EBL)
F82	30 Amp růžová	–	Vyhřívání paliva — pokud je přítomno
F83	60 A žlutá		Žhavicí svíčka — pokud je přítomna
F84	30 Amp růžová	–	UREA HTR CTRL UNIT — pokud je přítomna
F85	–	10 A červená	Senzor PM — pokud je přítomen
F86	30 Amp růžová	–	POMPA VAC BRAKE 2 — pokud je přítomna
F87	–	10 A červená	Ventil pumpy — Pokud je přítomen
F88	20 A modrá	–	Senzor NOx #1/ #2 — POKUD je přítomen
F89	–	10 A červená	SCCM/CRUISE CTL/DTV
F90	20 A modrá	–	TRLR TOW PARK LMP — pokud je přítomen
F91	–	20 A žlutá	Klaksón
F92	40 A zelená	–	HD ACCY #2 — pokud je přítomen
F93	40 A zelená	–	HD ACCY #1 — pokud je přítomen
F94	–	10 A červená	TPM/KORAX
F95	–	–	Rezerva
F96	–	10 A červená	Napájení bočních zrcátek
F97	–	20 A žlutá	RADIO/TBM
F98	–	10 A červená	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Rezerva
F100	30 Amp růžová	–	ESC-ECU, ventily
F101	30 Amp růžová	–	DTCM
F102	–	15 A modrá	Dvojitý USB port
F103	–	15 A modrá	HD ACCY #3 — pokud je přítomen
F104	–	15 A modrá	Čerpadlo chlazení PPU — pokud je přítomno
F105	–	10 A červená	ICS/HVAC
F106	40 A zelená	–	ESC, čerpadlo
F107	–	20 A žlutá	TRAILER TOW STOP/TURN LT — pokud je přítomen
F108	–	15 A modrá	HD ACCY #4 — pokud je přítomen
F109	–	20 A žlutá	TRAILER TOW STOP/TURN RT — pokud je přítomen
F110	30 Amp růžová	–	Invertor výkonu
F111	20 A modrá	–	TRAILER TOW BACKUP — pokud je přítomen
