V tomto článku najdeš diagramy pojistkové skříňky Jeep Wrangler (2020–2022), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).

Jeep Wrangler – schéma pojistkové skříňky

Rok výroby: 2020.

Centrum distribuce napájení (PDC)

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky v cartridgi, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a velikost každé pojistky/relé, které je možné opravit.

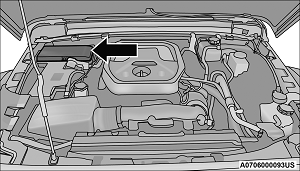

Detail centra distribuce napájení (PDC) s popisem pojistek a relé.

Centrum distribuce napájení

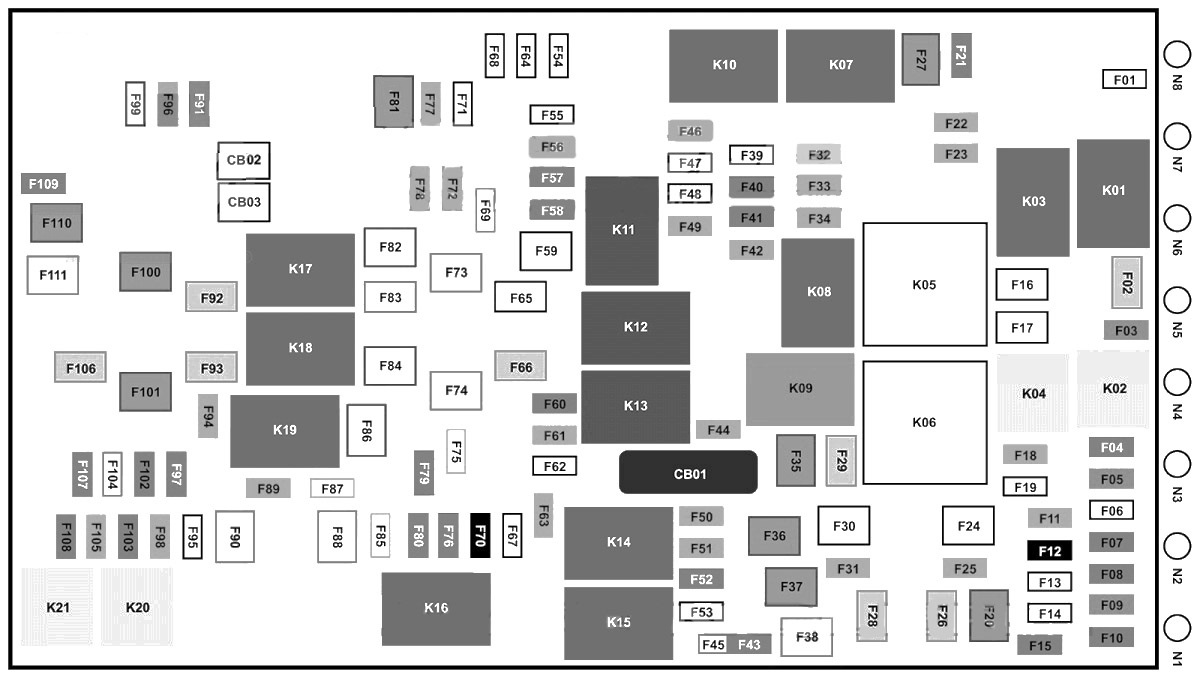

Pohled na centrum distribuce napájení (PDC) v motorovém prostoru.

Zásuvka Pojistka s patronou Mini pojistka Popis
Zásuvka Pojistka s patronou Mini pojistka Popis
F01 – – Rezerva
F02 40 A zelená – Startovací motor
F03 – 5 A hnědá Inteligentní senzor baterie (IBS)
F04 – 20 A žlutá Palivové čerpadlo MTR;

FPCM
F05 – 5 A hnědá Bezpečnostní dveře
F06 – – Rezerva
F07 – 15 A modrá Nízkoteplotní chladicí čerpadlo (LTR) – pokud je přítomno
F08 – 15 A modrá Modul řízení převodovky TCM-8HP CYGNUS
F09 – – Rezerva
F10 – 15 A modrá Klíčový startovací uzel (KIN);

Centrální rádiový koncentrátor (RF koncentrátor);

Elektrický zámek sloupku řízení (ESCL).
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A průhledná HIFI zesilovač
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 A modrá Přístrojová deska (IPC);

Těžký elektrický spínač (HD ELEC spínač).
F 16 – – Rezerva
F17 – – Rezerva
F18 – 10 A červená Spojka klimatizace (AC CLUTCH)
F19 – – Rezerva
F20 30 Amp růžová – Centrální ovladač karoserie (CBC) 1- VNITŘNÍ SVĚTLA
F21 – 20 A žlutá Zadní stěrač
F22 – 10 A červená Modul řízení motoru (ECM);

Modul řízení pohonného ústrojí (PCM);

Jednotka generátoru motoru (MGU) PROBUZENÍ;

Power Pack Unit (PPU) PROBUZENÍ.
F23 – 10 A červená Modul řízení pohonného ústrojí (PCM);

Modul řízení motoru (ECM)
F24 – – Rezerva
F25 – 10 A červená Přemístění modulu přes kabel (MOD_SBW)
F26 40 A zelená – Centrální ovladač karoserie (CBC) 2 VNĚJŠÍ SVĚTLA #1
F27 30 Amp růžová – Přední stěrače
F28 40 A zelená – Centrální ovladač karoserie (CBC) 3-ZÁMKY DVEŘÍ
F29 40 A zelená – Centrální ovladač karoserie (CBC) 4 VNĚJŠÍ SVĚTLA #2
F30 – – Rezerva
F31 – 10 A červená DIAGNOSTICKÝ PORT
F32 – 10 A červená Vytápění Větrání Klimatizace Mod (HVAC CTRL MOD);

Blokování sloupku řízení (SCL);

Modul klasifikace cestujících (OCM);

Modul detekce přítomnosti řidiče (DPDM).
F33 – 10 A červená Systém ParkTronics (PTS);

Modul infračervené kamery (IRCM);

Kontrolky deaktivace airbagů (AIRBAG DISABLE LMPS).
F34 – 10 A červená Elektronická kontrola stability (ESC);

Elektrické hydraulické posilovače řízení (EHPS);

Modul řízení Smart Bar (SBCM) PROBUZENÍ.
F35 30 Amp růžová – PMP BRZDOVÝ – pokud je přítomný
F36 30 Amp růžová – MODUL TAŽNÉHO ZAŘÍZENÍ – Pokud je přítomný
F37 30 Amp růžová – PŘIPOJENÍ PŘÍVĚSU 7W – pokud je přítomno
F38 20 A modrá – Modul řízení motoru ECM
F39 – – Rezerva
F40 – 15 A modrá Modul řízení systému trakce (DTCM);

Blokování nápravy (AXLE LOC) FT_RR.
F41 – 15 A modrá Přístrojový panel (IC);

Bezpečnostní brána (SGW) PROBUZENÍ.
F42 – 10 A červená Napájení relé řízení napájení (přerušení/startování elektrické);

Rezerva (generátor startování na řemenu) – pokud je přítomný.
F43 20 A žlutá VÝSTUP PWR (NABÍJENÍ) BATT
F44 – 10 A červená Infračervená kamera (IRCAM) VYHŘÍVÁNÍ
F45 – 20 A žlutá VÝSTUP PWR (NABÍJENÍ) ZAPNUTÍ*
F46 – 10 A červená

* Zákazník si může zvolit přepnutí zásuvky Cargo Power Outlet z napájení baterie F43 na tuto polohu F45, která je napájena, když je zapnuto zapalování.

Jeep Wrangler – schéma pojistkové skříňky

Rok výroby: 2021.

Centrum distribuce energie (PDC)

Centrum distribuce energie se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky s patronou, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a velikost každé pojistky/relé, které je možné opravit.

Otevřené centrum distribuce energie (PDC) s viditelnými pojistkami a relé.

Centrum distribuce energie

Celkový pohled na centrum distribuce energie (PDC) v automobilu.

Zásuvka Pojistka s patronou Mini pojistka Popis
F56 – 10 A červená SENZOR TEPLOTY VOZU
F57 – 20 A žlutá Vyhřívané přední sedadlo řidiče
F58 – 20 A žlutá Vyhřívané přední sedadlo
F59 – – Rezerva
F60 – 15 A modrá Modul komfortu volantu (CSWM) (HTD STR WHEEL)
F61 – 10 A červená Senzor mrtvého úhlu levý (LBSS);

Senzor mrtvého úhlu pravý (RBSS).
F62 – – Rezerva
F63 – 10 A červená Kontrolér imobilizace cestujících (ORC)
F64 – – Rezerva
F65 – – Rezerva
F66 40 A zelená – VENTILÁTOR HVAC MTR Přední
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 A hnědá Skupina generátoru MGU

Generátor startování na řemenu (BSG) – pokud je přítomný
F70 – 25 A průhledná INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Rezerva
F72 – 10 A červená HD ELEC ACC PKG – pokud je přítomný
F73 20 A modrá – PWR TOP LT
F74 20 A modrá – PWR TOP RT
F75 – 10 A červená Napájecí modul – modul řízení bateriového balíčku a modul napájení pomocného (PPU-BPCM a APM) Generátor startování na řemenu (BSG) – v závislosti na vybavení
F76 – 20 A žlutá ECM (benzín)/PCM (DSL)
F77 – 10 A červená VYHŘÍVANÁ ZRCÁTKA
F78 – 10 A červená POČÍTAČ/ALARMY/SENZORY VSTUPU
F79 – 20 A žlutá MODUL ŘÍZENÍ INTELIGENTNÍHO PÁSU
F80 – 15 A modrá Modul řízení systému trakce (PCM)
F81 30 Amp Růžová – ODMLŽOVAČ ZADNÍ (EBL)
F82 30 Amp Růžová – VYHŘÍVÁNÍ PALIVA – pokud je přítomno
F83 60 A žlutá – ŽHAVIČ – pokud je přítomný
F84 30 Amp Růžová – MODUL VYHŘÍVÁNÍ MOČOVINY – pokud je přítomný
F85 – 10 A červená SENZOR PM – pokud je přítomný
F86 30 Amp Růžová – PMP BRZDOVÝ 2 – pokud je přítomný
F87 – 10 A červená NAPÁJENÍ/DEPRESE PMP – Pokud je přítomno
F88 20 A modrá – SENZOR NOx #1/ #2 – POKUD je přítomný
F89 – 10 A červená Modul řízení sloupku řízení (SCCM);

Tempomat (CRUISE CTL)/digitální televize (DTV).
F90 20 A modrá – PARKOVÁNÍ PŘÍVĚSU LMP – pokud je přítomno
F91 – 20 A žlutá KLAKSON
F92 40 A zelená – HD ACCY #2 – pokud je přítomný
F93 40 A zelená – HD ACCY #1 – pokud je přítomný
F94 – 10 A červená Monitorování tlaku pneumatik (TPM);

Systém koncentrátoru RF (CORAX).
F95 – – Rezerva
F96 – 10 A červená ZRCÁTKO PWR SW
F97 – 20 A žlutá RÁDIO/TBM
F98 – 10 A červená SW BANK-HD ELEK/OFF ROAD
F99 – – Rezerva
F100 30 Amp Růžová – ESC-ECU A VENTILY
F101 30 Amp Růžová – Modul řízení systému trakce (DTCM)
F102 – 15 A modrá DVOJITÝ USB PORT
F103 – 15 A modrá HD ACCY #3 – pokud je přítomný
F104 – 15 A modrá ČERPADLO CHLAZENÍ PPU – pokud je přítomno
F105 – 10 A červená Integrovaný centrální stav (ICS);

Vytápění Větrání Klimatizace (HVAC).
F106 50 A červená – Elektronická regulace rychlosti (ESC)-ČERPADLO MTR
F107 – 20 A žlutá BRZDA/OTÁČENÍ PŘÍVĚSU LT – pokud je přítomno
F108 – 15 A modrá HD ACCY #4 – pokud je přítomný
F109 –
Zásuvka Pojistka s patronou Mikropojistka Popis
Zásuvka Pojistka s patronou Mikropojistka Popis
F01 – – Rezerva
F02 40 A zelená – Startovací motor
F03 – 5 A hnědá Inteligentní senzor baterie (IBS)
F04 – 20 A žlutá Palivové čerpadlo MTR/FPCM
F05 – 5 A hnědá Bezpečnostní dveře
F06 – – Rezerva
F07 – 15 A modrá Nízkoteplotní chladicí čerpadlo (LTR) – pokud je přítomno
F08 – 15 A modrá Modul řízení převodovky TCM-8HP CYGNUS
F09 – – Rezerva
F10 – 15 A modrá Jádro klíče zapalování (KIN); Koncentrátor rádiových frekvencí (koncentrátor RF);

Elektrický zámek sloupku řízení (ESCL).
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A průhledná HIFI zesilovač
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 A modrá Přístrojový panel (IPC);

Spínač bankového balíčku elektrického těžkého (spínač bankového-HD ELEC).
F 16 – – Rezerva
F17 – – Rezerva
F18 – 10 A červená Spojka klimatizace (AC CLUTCH)
F19 – – Rezerva
F20 30 Amp růžová – Centrální kontrolér karoserie (CBC) 1-VNITŘNÍ SVĚTLO
F21 – 20 A žlutá ZADNÍ STĚRAČ
F22 – 10 A červená Modul řízení motoru (ECM);

Modul řízení pohonného ústrojí (PCM);

Generátor motoru (MGU) PROBUZENÍ;

Jednotka Power Pack (PPU) PROBUZENÍ.
F23 – 10 A červená Modul řízení pohonného ústrojí (PCM); Modul řízení motoru (ECM).
F24 – – Rezerva
F25 – 10 A červená Přesun modulu přes kabel (MOD_SBW)
F26 40 A zelená – Centrální kontrolér karoserie (CBC) 2 VNĚJŠÍ SVĚTLA #1
F27 30 Amp růžová – Přední stěrače
F28 40 A zelená – Centrální kontrolér karoserie (CBC) 3-ZÁMKY DVEŘÍ
F29 40 A zelená – Centrální kontrolér karoserie (CBC) 4 VNĚJŠÍ SVĚTLA #2
F30 – – Rezerva
F31 – 10 A červená DIAGNOSTICKÝ PORT
F32 – 10 A červená Klimatizace Větrání Mod (HVAC CTRL MOD);

Blokování sloupku řízení (SCL);

Modul klasifikace cestujících (OCM);

Modul detekce přítomnosti řidiče (DPDM).
F33 – 10 A červená Systém ParkTronics (PTS);

Modul infračervené kamery (IRCM);

Kontrolky deaktivace airbagů (AIRBAG DISABLE LMPS).
F34 – 10 A červená Elektronická kontrola stability (ESC);

Elektrický posilovač řízení (EHPS);

Modul řízení Smart Bar (SBCM) PROBUZENÍ.
F35 30 Amp růžová – PMP BRZDOVÝ – pokud je přítomný
F36 30 Amp růžová – MODUL TAŽNÉHO ZAŘÍZENÍ – Pokud je přítomný
F37 30 Amp růžová – PŘIPOJENÍ PŘÍVĚSU 7W – pokud je přítomno
F38 20 A modrá – Modul řízení motoru ECM
F39 – – Rezerva
F40 – 15 A modrá Modul řízení systému trakce (DTCM); Blokování nápravy (AXLE LOC) FT_RR.
F41 – 15 A modrá Přístrojový panel (IC);

Bezpečnostní brána (SGW) PROBUZENÍ.
F42 – 10 A červená Napájení relé kontroléru napájení (zastavení/startování elektrické);

Rezerva (generátor startování na řemenu) – pokud je přítomný.
F43 20 A žlutá VÝSTUP PWR (NABÍJENÍ) BATT
F44 – 10 A červená Infračervená kamera (IRCAM) VYHŘÍVÁNÍ
F45 – 20 A žlutá VÝSTUP PWR (NABÍJENÍ) ZAPALOVÁNÍ*
F46 – 10 A

Zásuvka Pojistka s patronou Mikropojistka Popis
F56 – 10 A červená SENZOR TEPLOTY VOZU
F57 – 20 A žlutá Přední vyhřívané sedadlo řidiče
F58 – 20 A žlutá Přední vyhřívané sedadlo
F59 – – Rezerva
F60 – 15 A modrá Modul pohodlí řízení (CSWM) (HTD STR WHEEL)
F61 – 10 A červená Senzor mrtvého úhlu levý (LBSS);

Senzor mrtvého úhlu pravý (RBSS).
F62 – – Rezerva
F63 – 10 A červená Kontrolér imobilizace cestujících (ORC)
F64 – – Rezerva
F65 – – Rezerva
F66 40 A zelená – VENTILÁTOR HVAC MTR Přední
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 A hnědá Generátor skupiny MGU Generátor startování na řemenu (BSG) – pokud je přítomný
F70 – 25 A průhledná INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Rezerva
F72 – 10 A červená HD ELEC ACC PKG – pokud je přítomný
F73 20 A modrá – PWR TOP LT
F74 20 A modrá – PWR TOP RT
F75 – 10 A červená Modul napájení – modul řízení bateriového balíčku a modul pomocného napájení (PPU-BPCM a APM) Generátor startování na řemenu (BSG) – v závislosti na vybavení
F76 – 20 A žlutá ECM (plyn)/PCM (DSL)
F77 – 10 A červená ZRCÁTKA S VYHŘÍVÁNÍM
F78 – 10 A červená POČÍTAČ/ANTIVIRUS/SIGNALIZACE/SENZORY NÁPADU
F79 – 20 A žlutá MODUL ŘÍZENÍ INTELIGENTNÍHO PÁSU
F80 – 15 A modrá Modul řízení trakčního systému (PCM)
F81 30 Amp Růžová – ODMLŽOVAČ ZADNÍ (EBL)
F82 30 Amp Růžová – VYHŘÍVÁNÍ PALIVA – pokud je přítomno
F83 60 A žlutá – ZAPALOVACÍ SVÍČKA – pokud je přítomna
F84 30 Amp Růžová – MODUL ŘÍZENÍ VYHŘÍVÁNÍ MOČOVINY – pokud je přítomný
F85 – 10 A červená SENZOR PM – pokud je přítomný
F86 30 Amp Růžová – PMP BRZDOVÝ 2 – pokud je přítomný
F87 – 10 A červená NAPÁJENÍ/DEKOMPRESE PMP – Pokud je přítomno
F88 20 A modrá – SENZOR NOx #1/ #2 – POKUD je přítomný
F89 – 10 A červená Modul řízení sloupku řízení (SCCM); Tempomat (CRUISE CTL)/digitální televize (DTV).
F90 20 A modrá – PARKOVÁNÍ PŘÍVĚSU LMP – pokud je přítomno
F91 – 20 A žlutá KLAKSON
F92 40 A zelená – HD ACCY #2 – pokud je přítomný
F93 40 A zelená – HD ACCY #1 – pokud je přítomný
F94 – 10 A červená Monitorování tlaku pneumatik (TPM); Systém koncentrátoru RF (CORAX).
F95 – – Rezerva
F96 – 10 A červená ZRCÁTKO PWR SW
F97 – 20 A žlutá RÁDIO/TBM
F98 – 10 A červená SW BANK-HD ELEK/OFF ROAD
F99 – – Rezerva
F100 30 Amp Růžová – ESC-ECU A VENTILY
F101 30 Amp Růžová – Modul řízení trakčního systému (DTCM)
F102 – 15 A modrá DVOJITÝ USB PORT
F103 – 15 A modrá HD ACCY #3 – pokud je přítomný
F104 – 15 A modrá ČERPADLO CHLAZENÍ PPU – pokud je přítomno
F105 – 10 A červená Integrované centrální stádium (ICS); Vytápění Větrání Klimatizace (HVAC).
F106 50 A červená – Elektronická regulace rychlosti (ESC)-ČERPADLO MTR
F107 – 20 A žlutá ZASTAVENÍ/OBRÁTKA PŘÍVĚSU LT – pokud je přítomna
F108 – 15 A modrá HD ACCY #4 – pokud je přítomný
F109

Jeep Wrangler – schéma pojistkové skříňky

Rok výroby: 2022.

Centrum distribuce napájení (PDC)

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky s patronou, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a velikost každé pojistky/relé, které je možné vyměnit.

Během instalace krytu centra distribuce napájení je důležité zajistit, aby byl kryt správně umístěn a úplně zablokován. Nedodržení tohoto může způsobit vniknutí vody do centra distribuce napájení a může způsobit poruchu elektrického systému.

Správně uzavřený kryt centra distribuce napájení (PDC) pro ochranu.

Poloha centra distribuce napájení — motor na benzín

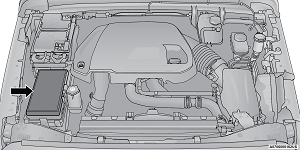

Umístění centra distribuce napájení (PDC) v benzínovém motoru.

Poloha centra distribuce napájení – motor Diesel

Centrum distribuce napájení

Ilustrace centra distribuce napájení (PDC) pro snadnou identifikaci.

Zásuvka Pojistka s patronou Mini pojistka Popis
* Pokud je přítomno
Zásuvka Pojistka s patronou Mini pojistka Popis
* Pokud je přítomno
F01 – – Rezerva
F02 40 A zelená – Startovací motor
F03 – 5 A hnědá Inteligentní senzor baterie (IBS)
F04 – 20 A žlutá Palivové čerpadlo MTR/FPCM
25 A světlá Palivové čerpadlo (6.4) *
F05 – 5 A hnědá Bezpečnost dveří
F06 – – Rezerva
F07 – 15 A modrá Čerpadlo chlazení s nízkou teplotou chladiče (LTR)*
F08 – 15 A modrá Modul řízení převodovky TCM-8HP CYGNUS
F09 – – Rezerva
F10 – 15 A modrá Klíčový uzel zapalování (KIN); Rádiový koncentrátor (koncentrátor RF);

Elektrický zámek sloupku řízení (ESCL).
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A světlá HIFI zesilovač
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 A modrá Přístrojový panel (IPC);

Set elektrických spínačů s vysokou odolností (SWITCH BANK-HD ELEC)
F 16 – – Rezerva
F17 – – Rezerva
F18 – 10 A červená Spojka klimatizace (AC CLUTCH)
F19 – – Rezerva
F20 30 Amp růžová – Řídicí jednotka centrálního těla (CBC) 1-INTERIÉROVÉ SVĚTLO
F21 – 20 A žlutá ZADNÍ STĚRAČ
F22 – 10 A červená Modul řízení motoru (ECM);

Modul řízení pohonné jednotky (PCM);

Generátorová jednotka motoru (MGU) PROBUZENÍ;

Power Pack Unit (PPU) PROBUZENÍ.
F23 – 10 A červená Modul řízení pohonné jednotky (PCM); Modul řízení motoru (ECM).
F24 – – Rezerva
F25 – 10 A červená Přesun modulu přes kabel (MOD_SBW)
F26 40 A zelená – Řídicí jednotka centrálního těla (CBC) 2 VNĚJŠÍ SVĚTLA #1
F27 30 Amp růžová – Přední stěrače
F28 40 A zelená – Řídicí jednotka centrálního těla (CBC) 3-PŘEKÁŽKY
F29 40 A zelená – Řídicí jednotka centrálního těla (CBC) 4 VNĚJŠÍ SVĚTLA #2
F30 – – Rezerva
F31 – 10 A červená DIAGNOSTICKÝ PORT
F32 – 10 A červená Topení

Větrání

Modul klimatizace (HVAC CTRL MOD);

Blokování sloupku řízení (SCL);

Modul klasifikace cestujících (OCM);

Modul detekce přítomnosti řidiče (DPDM).
F33 – 10 A červená Systém ParkTronics (PTS); Modul infračervené kamery (IRCM);

Kontrolky deaktivace airbagů (AIRBAG DISABLE LMPS).
F34 – 10 A červená Elektronická kontrola stability (ESC); Elektrický posilovač řízení (EHPS);

Modul řízení Smart Bar (SBCM) PROBUZENÍ.
F35 30 Amp růžová – PMP BRZDA*
F36 30 Amp růžová – MOD ELEKTRICKÁ BRZDA PRO PŘÍVĚS*
F37 30 Amp růžová – PŘIPOJENÍ PŘÍVĚSU 7W*
F38 20 A modrá – Modul řízení motoru (ECM)
F39 – 15 A modrá Čerpadlo chladicí kapaliny MGU (3.6)*
F40 – 15 A modrá Modul řízení systému pohonu (DTCM); Blokování osy (AXLE LOC) FT_RR.
F41 – 15 A modrá Přístrojový panel (IC);

Security GateWay (SGW) PROBUZENÍ.
F42 – 10 A červená Napájení relé řízení napájení (vypnutí/zapnutí elektrické)*
F43 – 20 A žlutá VÝSTUP PWR (NABÍJENÍ) BATT
F44 – 10 A červená Infračervená kamera (IRCAM) KÚŘENÍ
F45 – 20 A žlutá

Zásuvka Pojistka s patronou Mini pojistka Popis
* Pokud je přítomno
F56 – 10 A červená SENZOR TEPLÁRNY AUTO/PTC NAPÁJENÍ S CÍVKOU HTR
F57 – 20 A žlutá Vyhřívané sedadlo řidiče
F58 – 20 A žlutá Vyhřívané sedadlo
F59 – – Rezerva
F60 – 15 A modrá Modul pohodlí řízení (CSWM) (HTD STR VOLANT)
F61 – 10 A červená Senzor mrtvého úhlu vlevo (LBSS); Senzor mrtvého úhlu vpravo (RBSS).
F62 – – Rezerva
10 A červená Slnko výfuku *
F63 – 10 A červená Kontrolér imobilizace cestujících (ORC)
F64 – – Rezerva
F65 – – Rezerva
F66 40 A zelená – VENTILÁTOR HVAC MTR Přední
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 A hnědá Skupina generátoru MGU Generátor startování s řemenem (BSG)*
F70 – 25 A světlá INJ/IGN CÍVKA (PLYN)/GLO ZAPALOVACÍ MOD (DSL)
F71 – – Rezerva
F72 – 10 A červená Balík HD ELEC ACC*
F73 20 A modrá – PWR TOP LT
F74 20 A modrá – PWR TOP RT
F75 – 10 A červená Modul napájení — modul řízení balíčku baterií a modul napájení pomocného (PPU-BPCM a APM) Generátor startování s řemenem (BSG)*
F76 – 20 A žlutá ECM (plyn)/PCM (DSL)
F77 – 10 A červená VYHŘÍVANÁ ZRCÁTKA
F78 – 10 A červená MOD/SIRÉNA/SENZORY VSTUPU
F79 – 20 A žlutá Modul CTRL INTELIGENTNÍ PÁS
F80 – 15 A modrá Modul řízení systému pohonu (PCM) / SOL 1,2 BLOKOVÁNÍ PŘEVODOVKY
10 A červená Ventil blokování páry (BSG)
F81 30 Amp Růžová – Ohřívání zadního skla (elektrické osvětlení *
F82 30 Amp Růžová – PALIVO HTR*
F83 60 A žlutá – ŽHAVIČ GLO*
F84 30 Amp Růžová – REGULÁTOR HTR močovina*
F85 – 10 A červená SENZOR PM*
F86 30 Amp Růžová – PMP BRZDOVÝ 2*
F87 – 10 A červená NAPÁJENÍ/ČIŠTĚNÍ PMP*
F88 20 A modrá – SENZOR NOx #1/ #2*
F89 – 10 A červená Modul řízení sloupku řízení (SCCM); tempomat (CRUISE CTL);

Digitální televize (DTV);

EVIC;

Kontrolka deaktivace airbagu.
F90 20 A modrá – PARKOVÁNÍ PŘÍVĚSU LMP*
F91 – 20 A žlutá KLAKSON
F92 40 A zelená – ACCY HD #2*
F93 40 A zelená – AKTIVITA HD #1*
F94 – – Rezerva
F95 – – Rezerva
F96 – 10 A červená ZRCÁTKO PWR SW
F97 – 20 A žlutá RÁDIO/TBM
F98 – 10 A červená SW BANK-HD ELEKTRICKÉ/OFF ROAD
F99 – – Rezerva
F100 30 Amp Růžová – ESC-ECU A VENTILY
F101 30 Amp Růžová – Modul řízení systému pohonu (DTCM)
F102 – 15 A modrá DVOJITÝ USB PORT
F103 – 15 A modrá ACCY HD #3*
F104 – 15 A modrá ČERPADLO CHLADENÍ PPU*
F105 – 10 A červená Integrovaný centrální stav (ICS); Vytápění Větrání Klimatizace (HVAC).
F106 50 A červená – ESC-PUMPA MTR
F107 – 20 A žlutá BRZDA/ŘÍZENÍ PŘÍVĚSU LT*
F108 – 15 A modrá ACCY HD #4*
F109 –
Leggere  Jeep Wrangler 4xe (2021-2022) – pojistková skříňka

Post correlati:

  1. Jeep Gladiator (2020-2022) – pojistková skříňka
  2. Jeep Compass MP/552 (2017-2019) – pojistková skříňka
  3. Jeep Cherokee KL (od 2013) – specifikace žárovek
  4. Jeep Grand Cherokee WK2 (od 2013) – specifikace žárovek
  5. Jeep Wrangler JK (od 2010) – specifikace žárovek
  6. Jeep Grand Cherokee 4xe (2022) – pojistková skříňka
  7. Jeep Wrangler 4xe (2021-2022) – pojistková skříňka
  8. Jeep Wrangler JL (2017-2019) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
