Jeep Gladiator (2020-2022) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdete diagramy pojistkové skříňky Jeep Gladiator (2020–2022), získáte informace o poloze panelů pojistek uvnitř vozidla a naučíte se přiřazení každé pojistky (rozložení pojistek).

Obsah

Schéma pojistek Jeep Gladiator (2020)

Rok výroby: 2020.

Pojistka zapalovače cigaret (zásuvka napájení) v Jeep Gladiator je pojistka F52 v pojistkové skříňce motorového prostoru.

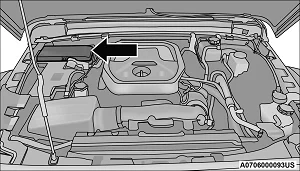

Poloha pojistkové skříňky

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie.

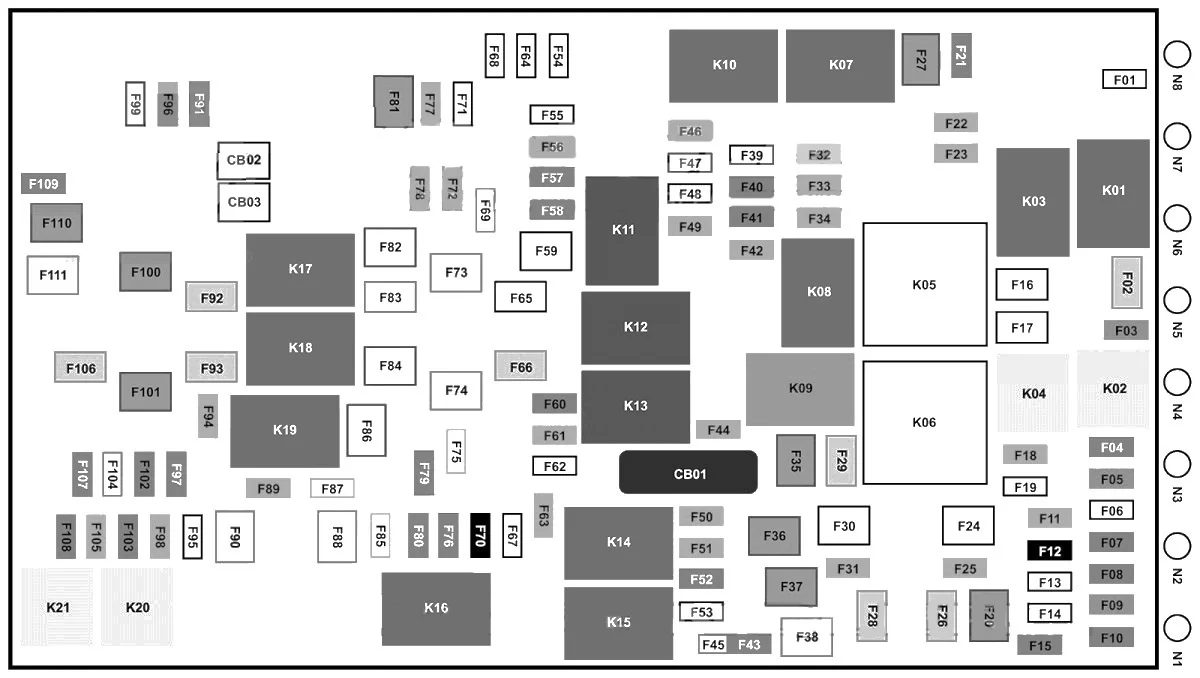

Schéma pojistkové skříňky

Přiřazení pojistek v Centru Distribuce Energie (2020)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
F01	–	Rezerva
F02	40 A zelená	Startovací motor
F03	5 Amp Tan	Inteligentní senzor baterie (IBS)
F04	Žlutá 20 Amp	Palivové čerpadlo MTR / FPCM
F05	5 Amp Tan	Bezpečnostní port
F06	–	Rezerva
F07	–	Rezerva
F08	15 A modrá	Modul řízení převodovky TCM-8HP CYGNUS
F09	–	Rezerva
F10	15 A modrá	Klíčový spínač zapalování (KIN) / Rádiový frekvenční hub (RF HUB) / Elektrický zámek sloupku řízení (ESCL)
F11	10 A červená	Port UCI (USB a AUX)
F12	25 Amp Clear	HIFI zesilovač
F13	–	Rezerva
F14	–	Rezerva
F15	15 A modrá	Sada ukazatelů přístrojové desky (IPC) / sada spínačů – elektrická sada s vysokou odolností (SWITCH BANK-HDELEC)
F 16	–	Rezerva
F17	–	Rezerva
F18	10 A červená	Spojka klimatizace (AC CLUTCH)
F19	–	Rezerva
F20	30 A růžová	Central Body Controller (CBC) 1-OSVĚTLENÍ INTERIÉRU
F21	–	Rezerva
F22	10 A červená	Modul řízení motoru (ECM) / Modul řízení systému převodovky (PCM)
F23	10 A červená	Modul řízení systému převodovky (PCM) / Modul řízení motoru (ECM)
F24	–	Rezerva
F25	10 A červená	Modul Shift By Wire (MOD.SBW)
F26	40 A zelená	Central Body Controller (CBC) 2-EXTERNÍ SVĚTLA # 1
F27	30 A růžová	Přední stěrače
F28	40 A zelená	Central Body Controller (CBC) 3 ZÁMKY NAPÁJENÍ
F29	40 A zelená	Central Body Controller (CBC) 4-EXTERNÍ SVĚTLA # 2
F30	–	Rezerva
F31	10 A červená	DIAGNOSTICKÝ PORT
F32	10 A červená	Vytápění Větrání Klimatizace Mod (HVAC CTRL MOD) / Zámek sloupku řízení (SCL) / Modul klasifikace cestujících (OCM) / Modul detekce přítomnosti řidiče (DPDM)
F33	10 A červená	Systém ParkTronics (PTS) / Modul infračervené kamery (IRCM) / Světla pro deaktivaci airbagu (AIRBAG DISABLE LMPS)
F34	10 A červená	Elektronická kontrola stability (ESC) / Elektromechanický posilovač řízení (EHPS) / Modul řízení Smart Bar (SBCM) WAKE UP
F35	30 A růžová	PUMP VAC BRAKE – pokud je přítomna
F36	30 A růžová	MODUL TAŽENÍ PŘÍVĚSU – pokud je přítomen
F37	30 A růžová	KONEKTOR TAŽENÍ PŘÍVĚSU 7W – pokud je přítomen
F38	20 A modrá	Modul řízení motoru ECM
F39	–	Rezerva
F40	15 A modrá	Modul řízení systému převodovky (DTCM) / blokování nápravy (AXLE LOC) FT_RR
F41	15 A modrá	Přístrojový panel (IC) / Bezpečnostní brána (SGW) WAKE UP
F42	10 A červená	Napájení relé pro kontrolu výkonu (zastavení/startování elektrické)
F43	–	Rezerva
F44	10 A červená	TOPENÍ S INFRAČERVENOU KAMEROU (IRCAM)
F45	–	Rezerva
F46	10 A červená	AUTO HDLP LVL MOD / LVL MTR / HDLP SW
F47	–	Rezerva
F48	–	Rezerva
F49	10 A červená	Kontrolor bezpečnosti cestujících (ORC)
F50	10 A červená	HD ACC – pokud je přítomen
F51	10 A červená	Senzor vlhkosti Světlo Déšť (HLRS) / Invertor 400 W Probuzení / USB / Zpětné zrcátko (ISRVM) / Modul kompasu (CSGM)
F52	Žlutá 20 Amp	Zapalovač cigaret
F53	10 A červená	Bezdrátový reproduktor – v závislosti na vybavení
F54	–	Rezerva
F55	10 A červená	Centrální modul vizuálního zpracování (CVPM) nebo modul Parktronics

Č.	Ampéry [A]	Popis
F56	10 A červená	Senzor teploty v autě / napájení cívky PTC ohřívače
F57	Žlutá 20 Amp	Sedadlo Frt Drvr Htd
F58	Žlutá 20 Amp	Sedadlo Frt Pass Htd
F59	–	Rezerva
F60	15 A modrá	Modul komfortního volantu (CSWM) (HTD STR WHEEL)
F61	10 A červená	Senzor mrtvého úhlu levý (LBSS) / senzor mrtvého úhlu pravý (RBSS)
F62	–	Rezerva
F63	10 A červená	Kontrolor bezpečnosti pasažérů (ORC)
F64	–	Rezerva
F65	50 A červená	Invertor 400W
F66	40 A zelená	VENTILÁTOR HVAC MTR FRT
F67	–	Rezerva
F68	–	Rezerva
F69	–	Rezerva
F70	25 Amp Clear	INJEKCE / ZAPALOVACÍ CÍVKA (GAS) / MOD SPINA GLO (DSL)
F71	–	Rezerva
F72	10 A červená	HD ELEC ACC PKG – pokud je přítomno
F73	–	Rezerva
F74	–	Rezerva
F75	–	Rezerva
F76	Žlutá 20 Amp	ECM (GAS) / PCM (DSL)
F77	10 A červená	Vyhřívaná zrcátka
F78	–	Rezerva
F79	Žlutá 20 Amp	SMART BAR CTRL MOD
F80	15 A modrá	Modul řízení pohonného ústrojí (PCM) / Solenoid 1 2 Blokování převodovky
F81	30 A růžová	ODMLŽOVAČ ZADNÍ (EBL)
F82	30 A růžová	OHŘÍVAČ PALIVA – pokud je přítomen
F83	60 Amp žlutá	ŽHAVICÍ SVÍČKA – pokud je přítomna
F84	30 A růžová	ŘÍDICÍ JEDNOTKA HTR UREA – pokud je přítomna
F85	10 A červená	SENZOR PM – pokud je přítomen
F86	–	Rezerva
F87	10 A červená	ZÁSOBOVÁNÍ / ČIŠTĚNÍ PMP – pokud je přítomno
F88	20 A modrá	SENZOR NOx # 1 / # 2 – pokud je přítomen
F89	10 A červená	Modul řízení sloupku řízení (SCCM) / tempomat (CRUISE CTL) / digitální televize (DTV) / kontrolka deaktivace airbagu
F90	20 A modrá	TRAILER TOW PARK LMP – pokud je přítomen
F91	Žlutá 20 Amp	Klaksón
F92	40 A zelená	HD ACCY # 2 – pokud je přítomen
F93	40 A zelená	HD ACCY # 1 – pokud je přítomen
F94	10 A červená	Monitorování tlaku pneumatik (TPM) / systém RF Hub (CORAX)
F95	–	Rezerva
F96	10 A červená	PWR ZRCADLO SW
F97	Žlutá 20 Amp	RADIO / TBM
F98	10 A červená	SW BANK-HD ELEC / OFF ROAD
F99	–	Rezerva
F100	30 A růžová	ESC-ECU A VENTILY
F101	30 A růžová	Modul řízení systému přenosu (DTCM)
F102	15 A modrá	DVOJITÝ PORT USB
F103	15 A modrá	HD ACCY # 3 – pokud je přítomen
F104	–	Rezerva
F105	10 A červená	Integrovaný středový komín (ICS) / klimatizace s teplovzdušným ventilátorem (IFVAC)
F106	50 A červená	Elektronická kontrola rychlosti (ESC) / PUMP MTR
F107	Žlutá 20 Amp	PŘÍVĚS ZASTAVENÍ / OTOČENÍ LT – pokud je přítomno
F108	15 A modrá	HD ACCY # 4 – pokud je přítomen
F109	Žlutá 20 Amp	PŘÍVĚS STOP / OTOČENÍ RT – pokud je přítomno
F110	–	Rezerva
F111	20 A modrá	KÓPIE REZERVY PRO PŘÍVĚS – pokud je přítomna

Leggere Jeep Grand Cherokee 4xe (2022) – pojistková skříňka

Jeep Gladiator – schéma pojistkové skříňky

Rok výroby: 2021.

Centrum distribuce napájení (PDC)

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky s kartušemi, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a velikost každé pojistky/relé, které lze opravit.

Centrum distribuce napájení (PDC) s popisem pojistek a relé.

Poloha centra distribuce napájení

Umístění centra distribuce napájení (PDC) v motorovém prostoru.

Zásuvka

Pojistka s kartuší

Mini pojistka

Popis

* Pokud je přítomno

Zásuvka

Pojistka s kartuší

Mini pojistka

Popis

* Pokud je přítomno

F01

–

Rezerva*

F02

40 A zelená

–

Startovací motor

F03

–

5 A hnědá

Inteligentní senzor baterie (IBS)

F04

–

20 A žlutá

Palivové čerpadlo MTR/FPCM

F05

–

5 A hnědá

Bezpečnostní zámek

F06

–

Rezerva*

F07

–

Rezerva*

F08

–

15 A modrá

Modul řízení převodovky TCM-8HP CYGNUS

F09

–

Rezerva*

F10

–

15 A modrá

Klíčový uzel zapalování (KIN)/rádiový hub (RF HUB)/elektrický zámek sloupku řízení (ESCL)

F11

–

10 A červená

Port UCI (USB a AUX)

F12

–

25 A průhledná

HIFI zesilovač

F13

–

Rezerva*

F14

–

Rezerva*

F15

–

15 A modrá

Sada ukazatelů přístrojové desky (IPC)/spínač – sada elektrických zařízení s vysokou odolností (SWITCH BANK-HD ELEC)

F 16

–

Rezerva*

F17

–

Rezerva*

F18

–

10 A červená

Spojka klimatizace (AC CLUTCH)

F19

–

Rezerva*

F20

30 Amp růžová

–

Centrální řídicí jednotka karoserie (CBC) 1-VNITŘNÍ SVĚTLO

F21

–

Rezerva*

F22

–

10 A červená

Modul řízení motoru (ECM)/Modul řízení systému převodovky (PCM)

F23

–

10 A červená

Modul řízení systému převodovky (PCM)/Modul řízení motoru (ECM)

F24

–

Rezerva*

F25

–

10 A červená

Přesun modulu přes kabel (MOD_SBW)

F26

40 A zelená

–

Centrální řídicí jednotka karoserie (CBC) 2 VNĚJŠÍ SVĚTLO #1

F27

30 Amp růžová

–

Přední stěrače

F28

40 A zelená

–

Centrální řídicí jednotka karoserie (CBC) 3-ZAMYKÁNÍ

F29

40 A zelená

–

Centrální řídicí jednotka karoserie (CBC) 4 VNĚJŠÍ SVĚTLO #2

F30

–

Rezerva*

F31

–

10 A červená

DIAGNOSTICKÝ PORT

F32

–

10 A červená

Topení Větrání Klimatizace Mod (HVAC CTRL MOD)/Zámek sloupku řízení (SCL)/Modul klasifikace pasažérů (OCM)/Modul detekce přítomnosti řidiče (DPDM)

F33

–

10 A červená

Systém ParkTronics (PTS)/modul infračervené kamery (IRCM)/žárovky pro deaktivaci airbagů (AIRBAG DISABLE LMPS)

F34

–

10 A červená

Elektronický stabilizační systém vozidla (ESC)/elektricko-hydraulická asistence řízení (EHPS)/modul řízení Smart Bar (SBCM) AKTIVACE

F35

30 Amp růžová

–

PMP BRZDOVÉ*

F36

30 Amp růžová

–

MODUL PŘÍVĚSU TRAILER*

F37

30 Amp růžová

–

PŘÍVĚS CONN 7W*

F38

20 A modrá

–

Modul řízení motoru (ECM)

F39

–

Rezerva*

F40

–

15 A modrá

Modul řízení systému převodovky (DTCM)/zámek nápravy (AXLE LOC) FT_RR

F41

–

15 A modrá

Přístrojová deska (IC)/Security GateWay (SGW) BUDÍK

F42

–

10 A červená

Napájení relé řízení napájení (zastavení/startování elektrické)*

F43

–

Rezerva*

F44

–

10 A červená

Infračervená kamera (IRCAM) VYHŘÍVÁNÍ

F45

–

Rezerva*

F46

–

10 A červená

AUTO HDLP LVL MOD/LVL MTR/HDLP SW

F47

–

Rezerva*

F48

–

Rezerva*

–

Zásuvka

Pojistka s kartuší

Mini pojistka

Popis

* Pokud je přítomno

F55

–

10 A červená

Centrální modul zpracování vizuálních informací (CVPM)*

F56

–

10 A červená

Senzor teploty v autě/napájení cívky PTC ohřívače

F57

–

20 A žlutá

Sedadlo Frt Drvr Htd

F58

–

20 A žlutá

Sedadlo Frt Pass Htd

F59

–

Rezerva*

F60

–

15 A modrá

Modul komfortu řízení (CSWM) (HTD STR WHEEL)

F61

–

10 A červená

Senzor mrtvého úhlu vlevo (LBSS)/Senzor mrtvého úhlu vpravo (RBSS)

F62

–

Rezerva*

F63

–

10 A červená

Kontrolér imobilizace cestujících (ORC)

F64

–

Rezerva*

F65

50 A červená

–

Invertor 400W

F66

40 A zelená

–

VENTILÁTOR HVAC MTR FRT

F67

–

Rezerva*

F68

–

Rezerva*

F69

–

Rezerva*

F70

–

25 A Průhledná

INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)

F71

–

Rezerva*

F72

–

10 A červená

Balík HD ELEC ACC*

F73

–

Rezerva*

F74

–

Rezerva*

F75

–

Rezerva*

F76

–

20 A žlutá

ECM (benzín)/PCM (DSL)

F77

–

10 A červená

Vyhřívaná zrcátka

F78

–

Rezerva*

F79

–

20 A žlutá

Modul CTRL INTELIGENTNÍ PÁS*

F80

–

15 A modrá

Modul řízení systému přenosu (PCM)/elektromagnetický ventil 1 2 Převod blokování

F81

30 Amp Růžová

–

DEFRISATORE POSTERIORE (EBL)

F82

30 Amp Růžová

–

CARBURANTE HTR*

F83

60 A žlutá

–

CANDELA GLOBALE*

F84

30 Amp Růžová

–

UNITÁ REGOLATORE HTR urea*

F85

–

10 A červená

SENSORE PM*

F86

–

Rezerva*

F87

–

10 A červená

NAPÁJENÍ/PULÍCIA PMP*

F88

20 A modrá

–

SENSORE NOx #1/#2*

F89

–

10 A červená

Modul řízení sloupce řízení (SCCM)/tempomat (CRUISE CTL)/digitální televize (DTV)/žárovka pro deaktivaci airbagu

F90

20 A modrá

–

PARKOVÁNÍ RIMORCHIO LMP*

F91

–

20 A žlutá

klakson

F92

40 A zelená

–

ACCY HD #2*

F93

40 A zelená

–

AKTIVITA HD #1*

F94

–

10 A červená

Monitorování tlaku v pneumatikách (TPM)/systém hub RF (CORAX)

F95

–

Rezerva*

F96

–

10 A červená

SPECCHIO PWR SW

F97

–

20 A žlutá

RADIO/TBM

F98

–

10 A červená

SW BANK-HD ELEK/OFF ROAD

F99

–

Rezerva*

F100

30 Amp Růžová

–

ESC-ECU E VALVOLE

F101

30 Amp Růžová

–

Modul řízení systému přenosu (DTCM)

F102

–

15 A modrá

DVOJITÝ USB PORT

F103

–

15 A modrá

ACCY HD #3*

F104

–

Rezerva*

F105

–

10 A červená

Integrovaný centrální stav (ICS)/klimatizace s teplovzdušným ventilátorem (HVAC)

F106

50 A červená

–

Elektronická regulace rychlosti (ESC)/POMPA MTR

F107

–

20 A žlutá

FERMO/GIRARE RIMORCHIO LT*

F108

–

15 A modrá

ACCY HD #4*

F109

–

20 A žlutá

FERMO/GIRARE RIMORCHIO RT*

F110

–

Rezerva*

F111

Jeep Gladiator – schéma pojistkové skříňky

Rok výroby: 2022.

Centrum distribuce napájení (PDC)

Centrum distribuce napájení se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky na kartuše, mini pojistky a relé. Horní kryt PDC je označen etiketou, která uvádí polohu, funkci a rozměry každé opravitelné pojistky/relé.

Otevřené centrum distribuce napájení (PDC) s viditelnými pojistkami.

Poloha centra distribuce napájení

Pohled na polohu centra distribuce napájení (PDC) u baterie.

Výřez	Pojistka s kartuší	Mini pojistka	Popis
* Pokud je přítomno
Výřez	Pojistka s kartuší	Mini pojistka	Popis
* Pokud je přítomno
F01	–	–	Rezerva*
F02	40 A zelená	–	Startovací motor
F03	–	5 A hnědá	Inteligentní senzor baterie (IBS)
F04	–	20 A žlutá	Palivové čerpadlo MTR/FPCM
F05	–	5 A hnědá	Bezpečnostní zámek
F06	–	–	Rezerva*
F07	–	–	Rezerva*
F08	–	15 A modrá	Modul řízení převodovky TCM-8HP CYGNUS
F09	–	–	Rezerva*
F10	–	15 A modrá	Klíčový uzel startování (KIN)/rádiový uzel (RF HUB)/elektrický zámek sloupku řízení (ESCL)
F11	–	10 A červená	Port UCI (USB a AUX)
F12	–	25 A Průhledná	HIFI zesilovač
F13	–	–	Rezerva*
F14	–	–	Rezerva*
F15	–	15 A modrá	Sada ukazatelů přístrojové desky (IPC)/spínač – sada elektrických zařízení s vysokou odolností (SWITCH BANK-HD ELEC)
F 16	–	–	Rezerva*
F17	–	–	Rezerva*
F18	–	10 A červená	Spojka klimatizace (AC CLUTCH)
F19	–	–	Rezerva*
F20	30 Amp Růžová	–	Řídicí jednotka centrálního těla (CBC) 1-VNITŘNÍ SVĚTLO
F21	–	–	Rezerva*
F22	–	10 A červená	Modul řízení motoru (ECM)/Modul řízení systému převodovky (PCM)
F23	–	10 A červená	Modul řízení systému převodovky (PCM)/Modul řízení motoru (ECM)
F24	–	–	Rezerva*
F25	–	10 A červená	Přesun modulu přes kabel (MOD_SBW)
F26	40 A zelená	–	Řídicí jednotka centrálního těla (CBC) 2 VNĚJŠÍ SVĚTLA #1
F27	30 Amp Růžová	–	Přední stěrače
F28	40 A zelená	–	Řídicí jednotka centrálního těla (CBC) 3-ZAMYKÁNÍ
F29	40 A zelená	–	Řídicí jednotka centrálního těla (CBC) 4 VNĚJŠÍ SVĚTLA #2
F30	–	–	Rezerva*
F31	–	10 A červená	DIAGNOSTICKÝ PORT
F32	–	10 A červená	Topení Větrání Klimatizace Mod (HVAC CTRL MOD)/Zámek sloupku řízení (SCL)/Modul klasifikace cestujících (OCM)/Modul detekce přítomnosti řidiče (DPDM)
F33	–	10 A červená	Systém ParkTronics (PTS)/modul infračervené kamery (IRCM)/žárovky pro deaktivaci airbagů (AIRBAG DISABLE LMPS)
F34	–	10 A červená	Elektronická stabilita vozidla (ESC)/elektricko-hydraulická asistence řízení (EHPS)/modul řízení Smart Bar (SBCM) AKTIVACE
F35	30 Amp Růžová	–	PMP BRZDOVÉ*
F36	30 Amp Růžová	–	Modul elektrické brzdy pro přívěs *
F37	30 Amp Růžová	–	PŘIPOJENÍ PŘÍVĚSU 7W*
F38	20 A modrá	–	Modul řízení motoru (ECM)
F39	–	–	Rezerva*
F40	–	15 A modrá	Modul řízení systému převodovky (DTCM)/zámek osí (AXLE LOC) FT_RR
F41	–	15 A modrá	Přístrojová deska (IC)/Security GateWay (SGW) AKTIVNÍ
F42	–	10 A červená	Napájení relé řízení napájení (zastavení/startování elektrické)*
F43	–	–	Rezerva*
F44	–	10 A červená	Infračervená kamera (IRCAM) VYHŘÍVÁNÍ
F45	–	–	Rezerva*
F46	–	10 A červená	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Rezerva*
F48	–	–	Rezerva*

Zásuvka	Pojistka s kartuší	Mini pojistka	Popis
* Pokud je přítomno
F55	–	10 A červená	Modul Centrální Správy Vizualizace (CVPM)*
F56	–	10 A červená	Senzor teploty vozidla/napájení cívky PTC vytápění
F57	–	20 A žlutá	Sedadlo Frt Drvr Htd
F58	–	20 A žlutá	Frt Pass Htd Sedadlo
F59	–	–	Rezerva*
F60	–	15 A modrá	Modul komfortu řízení (CSWM) (HTD STR VOLANT)
F61	–	10 A červená	Senzor mrtvého úhlu levý (LBSS)/Senzor mrtvého úhlu pravý (RBSS)
F62	–	–	Rezerva*
F63	–	10 A červená	Kontrolér imobilizace cestujících (ORC)
F64	–	–	Rezerva*
F65	50 A červená	–	Invertor 400W *
F66	40 A zelená	–	VENTILÁTOR HVAC MTR FRT
F67	–	–	Rezerva*
F68	–	–	Rezerva*
F69	–	–	Rezerva*
F70	–	25 A Průhledná	INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Rezerva*
F72	–	10 A červená	Balík HD ELEC ACC*
F73	–	–	Rezerva*
F74	–	–	Rezerva*
F75	–	–	Rezerva*
F76	–	20 A žlutá	ECM (plyn)/PCM (DSL)
F77	–	10 A červená	Vyhřívaná zrcátka
F78	–	–	Rezerva*
F79	–	20 A žlutá	Inteligentní pás CTRL MOD
F80	–	15 A modrá	Modul řízení systému přenosu (PCM)/elektromagnetický ventil 1 2 Posun blokování
F81	30 Amp Růžová	–	DEGELATORE POSTERIORE (EBL)
F82	30 Amp Růžová	–	CARBURANTE HTR*
F83	60 A žlutá	–	CANDELA*
F84	30 Amp Růžová	–	UNITÁ REGOLATORE HTR urea*
F85	–	10 A červená	SENSORE PM*
F86	–	–	Rezerva*
F87	–	10 A červená	NAPÁJENÍ/PULÍCIA PMP*
F88	20 A modrá	–	SENSORE NOx #1/#2*
F89	–	10 A červená	Modul řízení sloupce řízení (SCCM)/tempomat (CRUISE CTL)/digitální televize (DTV)/žárovka pro deaktivaci airbagu
F90	20 A modrá	–	PARK RIMORCHIO LMP*
F91	–	20 A žlutá	klakson
F92	40 A zelená	–	ACCY HD #2*
F93	40 A zelená	–	ATTIVITÀ HD #1*
F94	–	–	Rezerva *
F95	–	–	Rezerva*
F96	–	10 A červená	SPECCHIO PWR SW
F97	–	20 A žlutá	RADIO/TBM
F98	–	10 A červená	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Rezerva*
F100	30 Amp Růžová	–	ESC-ECU E VALVOLE
F101	30 Amp Růžová	–	Modul řízení systému přenosu (DTCM)
F102	–	15 A modrá	DVOJITÝ PORT USB
F103	–	15 A modrá	ACCY HD #3*
F104	–	–	Rezerva*
F105	–	10 A červená	Stav centrální integrace (ICS)/klimatizace s teplovzdušným ventilátorem (HVAC)
F106	50 A červená	–	Elektronická regulace rychlosti (ESC)/POMPA MTR
F107	–	20 A žlutá	FERMO/SVOLTA RIMORCHIO LT*
F108	–	15 A modrá	ACCY HD #4*
F109	–	20 A žlutá	FERMO/SVOLTA RIMORCHIO RT*
F110	30 Amp Růžová	–	Invertor 150W*
F111	20 A modrá	–	G O Jeep Gladiator (2020-2022) Jeep Gladiator je robustní a všestranný pickup, který byl představen v roce 2020. Tento model kombinuje off-road schopnosti typické pro značku Jeep s praktičností a úložným prostorem, který nabízí pickup. Gladiator je vybaven silným podvozkem a je dostupný s různými motorizacemi, včetně 3.6-litrového V6 benzínového motoru a 3.0-litrového V6 dieselového motoru. Tento model je známý svou schopností zvládat náročný terén, a to díky pokročilým systémům pohonu všech čtyř kol a robustnímu odpružení. Interiér Gladiatora nabízí moderní technologie a pohodlí, což z něj činí ideální vozidlo pro dobrodružné výpravy i každodenní použití. Schéma pojistkové skříňky Jeep Gladiator Tato stránka zobrazuje schéma pojistkové skříňky pro model Jeep Gladiator, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se typicky nachází pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.

Schéma pojistek Jeep Gladiator (2020)

Poloha pojistkové skříňky

Schéma pojistkové skříňky

Jeep Gladiator – schéma pojistkové skříňky

Centrum distribuce napájení (PDC)

Jeep Gladiator – schéma pojistkové skříňky

Centrum distribuce napájení (PDC)

O Jeep Gladiator (2020-2022)

Schéma pojistkové skříňky Jeep Gladiator

Post correlati:

Martin Dvořák
