Audi e-tron (2019-2020) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi e-tron (2019–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi E-Tron (2019-2020) – schéma pojistky

Rok výroby: 2019, 2020.

Kabina

Panel pojistek se nachází za krytem v prostoru pro nohy spolujezdce.

Přední prostor

Pojistky se nacházejí na pravé straně předního prostoru.

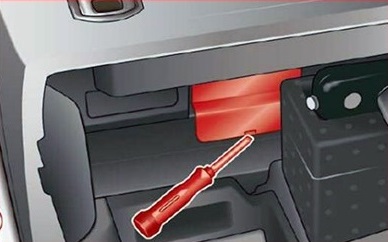

Zavazadlový prostor

Pojistková skříňka se nachází za krytem pod rohoží zavazadlového prostoru na levé straně zadního prostoru.

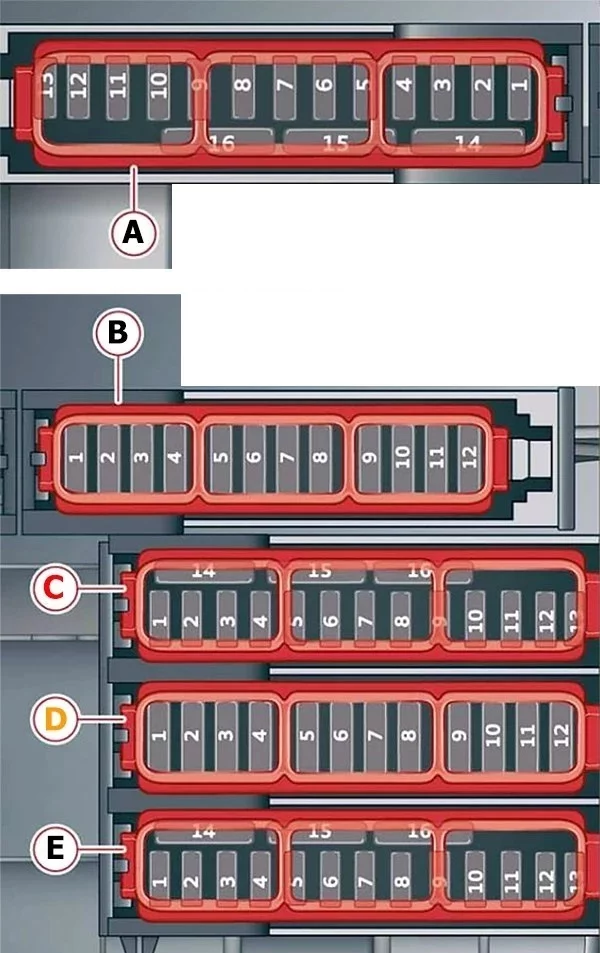

Pojistková skříňka kabiny

* U vozidel s volantem vpravo je to zrcadlový obraz.

Přiřazení pojistek v prostoru pro nohy spolujezdce (2019)

Č.	Popis
Č.	Popis
	Pojistková skříňka A (černá)
A1	Nepoužívá se
A2	Nepoužívá se
A3	Systém klimatizace, systém parfémování, ionizátor
A4	Head-up displej
A5	Hudební rozhraní Audi
A6	Jednotka CD / DVD, přístrojová deska
A7	Zámek sloupku řízení
A8	Displej MMI vpředu
A9	Sada ukazatelů
A10	Ovládání hlasitosti
A11	Spínač světla, ovládací panely
A12	Elektronika sloupku řízení
A13	Nepoužívá se
A14	Nepoužívá se
A15	Nastavení sloupku řízení
A16	Elektronika sloupku řízení
	Pojistková skříňka B (černá)
B1	Vyhřívání předních sedadel
B2	Systém řízení klimatu
B3	Elektronika levého světlometu
B4	Panoramatická skleněná střecha
B5	Modul řízení levých předních dveří
B6	Zásuvky
B7	Nepoužívá se
B8	Přístrojová deska
B9	Elektronika pravého světlometu
B10	Ostřikovač / ostřikovač skel světlometů
B11	Nepoužívá se
B12	Parkovací zámek
	Pojistková skříňka C (červená)
C1	Systém alarmu proti krádeži
C2	Modul řízení pohonného systému
C3	Systém připojení alarmů
C4	Páka převodovky
C5	Klaksón
C6	Parkovací brzda
C7	Baterie s vysokým napětím, modul řízení monitorování baterie

Č.	Popis
C8	Osvětlení vnitřního stropu
C9	Nepoužívá se
C10	Modul řízení airbagu
C11	Podpora bederní části předního sedadla vlevo
C12	Diagnostický konektor, senzor světla / deště
C13	Nepoužívá se
C14	Modul řízení předních dveří vpravo
C15	Systém klimatizace, elektronika karoserie
C16	Ventilátor systému klimatizace
	Pojistková skříňka D (hnědá)
D1	Nepoužívá se
D2	Napínač bezpečnostního pásu předního sedadla vpravo
D3	Nepoužívá se
D4	Napínač bezpečnostního pásu předního sedadla vlevo
D5	Pneumatické odpružení
D6	Světlomet vpravo
D7	Světlomet vlevo
D8	Modul řízení zadních dveří vlevo
D9	Modul řízení zadních dveří vpravo
D10	Modul řízení systému MMI Infotainment
D11	Modul řízení systémů asistence řidiče
D12	Modul řízení zadních dveří (diagnostika)
	Pojistková skříňka E (černá)
E1	Větrání předního sedadla, zrcadlo, diagnostická zásuvka
E2	Zásuvky
E3	Externí zvuk / interní zvuk
E 4	Nepoužívá se
E5	Nepoužívá se
E6	Nepoužívá se
E7	Aktivní pedál akcelerátoru
E8	Asistent nočního vidění
E9	Adaptivní asistent řízení
E10	Nepoužívá se
E11	Asistent pro křižovatky, systémy asistence řidiče
E12	Nepoužívá se
E13	Nepoužívá se
E14	Nepoužívá se
E15	Nepoužívá se
E16	Zábava na zadních sedadlech

Pojistková skříňka předního prostoru

Přiřazení pojistek v předním prostoru (2019)

Č.	Popis
Č.	Popis
1	Dvířka nabíjení
2	Kompresor klimatizace
3	Nepoužívané
4	Nepoužívané
5	Systém nabíjení
6	Nepoužívané
7	Elektrický motor
8	Nepoužívané
9	Nepoužívané
10	Měnič napětí

Č.	Popis
11	Systém nabíjení
12	Nepoužívá se
13	Správa tepla
14	Modul řízení stěračů
15	Čerpadlo vody s vysokým napětím s akumulátorem
16	Stěrače
17	Správa tepla
18	Správa tepla
19	Správa tepla
20	Nepoužívá se
21	Nepoužívá se
22	Elektronická kontrola stability (ESC), správa tepla

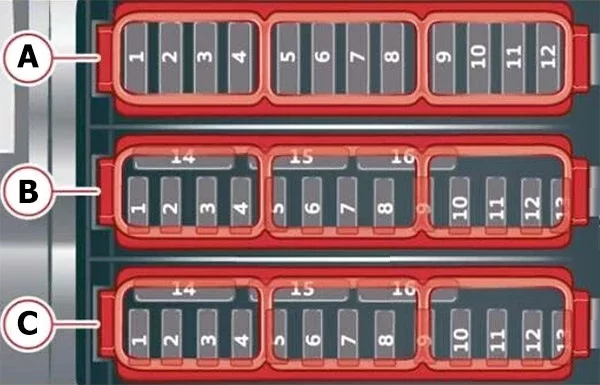

Pojistková skříňka zavazadlového prostoru

Přiřazení pojistek v zavazadlovém prostoru (2019)

Č.	Popis
Č.	Popis
	Pojistková skříňka (A) (černá)
A1	Tažný hák
A2	Nepoužívá se
A3	Napínač bezpečnostního pásu na zadním sedadle na straně spolujezdce
A4	Napínač bezpečnostního pásu na zadním sedadle na straně řidiče
A5	Zásuvky pro přívěs
A6	Osvětlení levého tažného háku
A7	Nepoužívá se
A8	Vyhřívání zadních sedadel
A9	Zadní světla
A10	Nepoužívá se
A11	Centrální zamykání, zadní závěs
A12	Víko zavazadlového prostoru
	Pojistková skříňka B (černá)
B1-B16	Nepřihlášeno

Č.	Popis
	Pojistková skříňka C (černá)
C1	Modul řízení systémů asistence řidiče
C2	Telefon, anténa na střeše
C3	Bederní opěrka přední pravá
C4	Boční asistent
C5	Service Disconnect
C6	Systém monitorování tlaku v pneumatikách
C7	Interní klimatizace
C8	Nepoužívá se
C9	Ovládací panel systému zadní klimatizace
C10	Nepoužívá se
C11	Otevírání / startování vozidla (NFC)
C12	Otevírání garážových vrat
C13	Kamera pro couvání, periferní kamery
C14	Zadní světla
C15	Světlo pravého tažného zařízení
C16	Nepoužívá se

O Audi e-tron (2019-2020)

Audi e-tron, představený v letech 2019-2020, je prvním plně elektrickým SUV od renomované německé automobilky Audi. Tento model kombinuje luxus, výkon a ekologickou udržitelnost, čímž si získal pozornost široké veřejnosti. Audi e-tron je vybaven dvěma elektromotory, které poskytují pohon všech čtyř kol a zajišťují plynulou a dynamickou jízdu. S dojezdem přibližně 400 km na jedno nabití a rychlým nabíjením je ideálním vozidlem pro moderní řidiče, kteří hledají spolehlivost a inovativní technologie. Interiér vozidla je vybaven nejnovějšími technologickými prvky, včetně digitálního kokpitu a pokročilých asistenčních systémů, které zvyšují komfort a bezpečnost během jízdy.

Schéma pojistkové skříňky Audi e-tron

Tato stránka zobrazuje schéma pojistkové skříňky pro Audi e-tron, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod kapotou a v prostoru pro cestující. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který zajišťuje ochranu elektrických obvodů a správné fungování všech elektronických zařízení ve vozidle.
