Audi A8 (D3) (2002-2009) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi A8 (D3) (2002–2009), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi A8 (D3) (4E) – schéma pojistkové skříňky

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Pojistka zapalovače cigaret v Audi A8 D3 je pojistka č. 36/20A a pojistka č. 37/20A v pojistkové skříňce č. 2 v kabině.

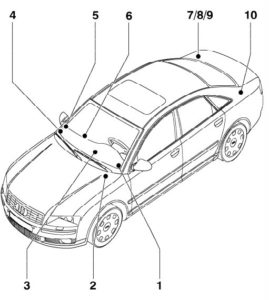

Poloha

1. Pojistková skříňka na levé straně přístrojové desky;
2. Pojistková skříňka a relé v motorovém prostoru;
3. Pojistková skříňka a relé za přístrojovou deskou;
4. Pojistková skříňka na pravé straně přístrojové desky;
5. Pojistky na rámu vpravo;
6. Pojistková skříňka u nohou spolujezdce;
7. 8. 9. 10. – Bloky s relé a pojistkami v zavazadlovém prostoru vlevo a vpravo.

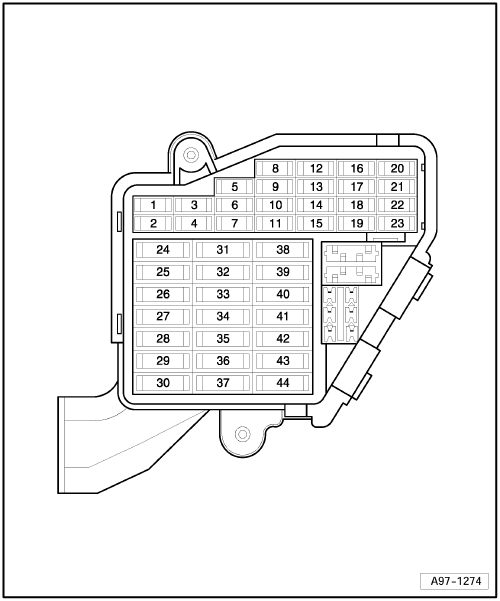

Pojistková skříňka v kabině vlevo

Schéma pojistkové skříňky

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	5A	Otevření dveří garáže (HomeLink)
2	5A	Jednotka řízení asistence při parkování
3	5A	Jednotka řízení asistence při parkování
4	10 A	Kontrola průtoku světlometů
5	5A	Přístrojová deska
6	10 A	Jednotka řízení sloupku řízení
7	5A	Diagnostika palubního systému
8	5A	Senzor hladiny oleje a teploty; Diagnostika palubního systému.
9	5A	Jednotka řízení ABS; Jednotka řízení sloupku řízení.
10	5A	Konektor pro připojení dat
11	10 A	Jednotka řízení detekce jízdního pruhu
12	5A	Brzdová světla
13	10 A	Jednotka řízení telefonu; Telematika.
14	5A	Speciální jednotka řízení vozidla
15	5A	Jednotka řízení autorizace startování
16	10 A	Zábava vzadu v autě
17	5A	Adaptivní jednotka tempomatu
18	5A	Vyhřívané trysky stěračů
19	10 A	Speciální jednotka řízení vozidla
20	5A	Systém kontroly tlaku v pneumatikách
21	5A	Speciální jednotka řízení vozidla

Číslo	Ampéry [A]	Popis
22	5A	Spínač pedálu brzdy
23	5A	Telefon
24	15A	Klaksón
25	40A	Motor stěračů
26	15A	Speciální řídicí jednotka vozidla
27	25A	Řídicí jednotka ABS
28	Nepoužívá se
29	1A	Osvětlení, spínač(e)
30	Nepoužívá se
31	30A	Řídicí jednotka napájení
32	5A	Kontrola zobrazení informací
33	25A	Vyhřívání nohou vzadu vlevo
34	Nepoužívá se
35	Nepoužívá se
36	5A	Řídicí jednotka asistenta při změně jízdního pruhu
37	15A	Pojistková skříňka
38	30A	Řídicí jednotka napájení
39	7,5A	Kontrolér předních dveří vlevo
40	25A	Řídicí jednotka napájení; Nastavení sloupku řízení, vertikální; Nastavení sloupku řízení, horizontální.
41	7,5A	Kontrolér zadních dveří vlevo
42	25A	Vstup a start řídicí jednotky autorizace
43	10 A	Směrovky vlevo
44	10 A	Směrovky vpravo

Pojistková skříňka 2 v kabině vpravo

Schéma pojistkové skříňky

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	5A	Jednotka řízení brzdy parkování
2	10 A	Jednotka řízení Climatronic
3	5A	Spínač tiptronic; Spínač poloha “P” (automatická převodovka); Elektromagnet zámku páky převodovky.
4	15A	Jednotka řízení automatické převodovky
5	15A	Průtokoměr; Relé čerpadla sekundárního vzduchu; Motor řízení ventilu sání; Motor řízení škrtící klapky se snímačem polohy; Elektromagnet recirkulace výfukových plynů; Kontrolér turbodmychadla; Vstupní ventil sekundárního vzduchu; Elektromagnet montáže motoru; Elektromagnet spojky měniče točivého momentu (automatická převodovka); Elektromagnet řízení otáčení; Uzavírací ventil sání.
6	15A	Snímač kyslíku před katalyzátorem; Snímač kyslíku za katalyzátorem.
7	15A	Lambdová sonda za katalyzátorem; Elektromagnetická ventilová regulace tlaku paliva; Elektromagnetická ventilová dávkování paliva.
8	10 A	Motor řízení škrtící klapky se snímačem polohy; Motor řízení ventilu sání; Elektromagnet montáže motoru; Elektromagnet regulace vačkového hřídele ventilů sání; Elektromagnet recirkulace výfukových plynů; Uzavírací ventil výfuku; Elektromagnet spojky hydrokinetické převodovky (automatická převodovka); Oběhové čerpadlo chladicí kapaliny; Elektromagnet řízení otáčení; Uzavírací ventil sání.
9	5A	Spínač vyhřívání zadních sedadel; Spínač vyhřívání předního sedadla spolujezdce; Snímač kvality vzduchu; Tlačítko Climatronic; TCS/ESP.
10	10 A	Jednotka řízení adaptivního odpružení
11	5A	Snímač deště a světla
12	5A	Jednotka řízení informací o vozidle (také 7,5 A)
13	10 A	Jednotka řízení, elektronika střechy
14	5A	CD měnič; Jednotka DVD, CD-ROM.
15	5A	Jednotka řízení správy energie
16	5A	Vyhřívač odvzdušňovacího ventilu bloku (také 7,5 A)
17	5A	Chladicí systém
18	5A	Jednotka řízení airbagu; Žárovka(-y) na čtení mapy.
19	5A	Průtokoměr vzduchu
20	Kontrola ventilace; Středová konzola.
21	5A	Kontrolér motoru Relé hlavní (také 5A)

Číslo	Ampéry [A]	Popis
22	10 A	Čerpadlo na chlazení paliva; Relé čerpadla na chlazení paliva.
23	5A	Řídicí jednotka parkovací brzdy
24	10 A	Řídicí jednotka napájení (také používané 20A)
25	15A	Automatická řídicí jednotka převodovky
26	15A	Kontrolér systému klimatizace vzadu (také 10 A)
27	20A	Kontrolér posuvné střechy
28	15A	Relé čerpadla paliva; Relé čerpadla paliva č. 2; Relé servo brzdy; Řídicí jednotka motoru (také 5A).
29	30A	Injektory (také 15A)
30	20A	Zapalovací cívky; Řídicí jednotka motoru.
31	15A	Elektromagnetický ventil na čištění nádrže; Dodatečné čerpadlo paliva; Kontrolér čerpadla paliva (také 40A).
32	25A	Kontrolér automatické převodovky (také 10A a 5A)
33	25A	Vyhřívání nohou vzadu vpravo
34	20A	Vyhřívané zadní sedadla; Ventilace sedadel; Klimatronic.
35	20A	Kontrolér klimatizace Klimatronic; Kontrolér vyhřívání sedadla.
36	20A	Zapalovač cigaret
37	20A	Prostor zapalovače cigaret 12V (také 30A a 25A)
38	20A	Ventilátor chlazení
39	15A	Kontrolér předních dveří vlevo (také 7,5 A)
40	15A	Relé servo brzdy; Podtlakové čerpadlo brzdy.
41	15A	Kontrolér zadních dveří vpravo (také 7,5 A)
42	20A	Dodatečný ohřívač
43	20A	Relé stěračů světlometů (také 30 A)
44	15A	Ventilátor klimatizace; Prostor konektoru přívěsu (30A také používané).

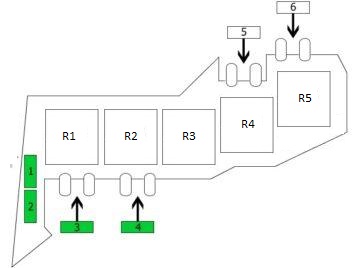

Pojistka a relé č. 2 v kabině (prostor pro nohy spolujezdce)

Číslo	Ampéry [A]	Popis
1	30A	Přední pravé okno
2	30A	Nastavení sedadla
3	30A	Ventilátor; Přední pravé okno
4	30A	Nastavení sedadla
5	Nepoužívá se
6	Nepoužívá se
R1		Relé ventilátoru chlazení; Relé čerpadla chlazení paliva; Relé posilovače brzd; Relé, čerpadlo dodatečné chladicí kapaliny; Relé okruhu chladicí kapaliny.
R2		Relé motoru startování
R3		Relé motoru startování
R4		Relé čerpadla paliva; Relé napájení.
R5		Relé stěračů světlometů

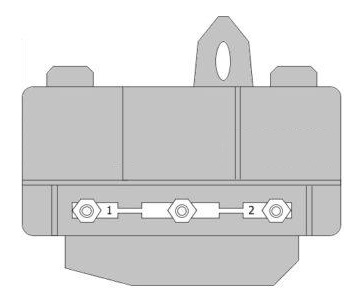

Pojistka hlavní v kabině v prostoru pro nohy (pravá strana)

Pojistka 1 (60,0 A) – Ventilátor chlazení
Pojistka 2 (60,0 A) – Ventilátor chlazení 2

Pojistková skříňka v zavazadlovém prostoru vlevo

Číslo	Ampéry [A]	Popis
1	Nepoužívá se
2	Nepoužívá se
3	Nepoužívá se
4	Nepoužívá se
5	30A	Řídicí jednotka digitálního audio balíku
6	5A	Řídicí jednotka navigace
7	10 A	Televizní tuner
8	5A	Systém zadních kamer
9	5A	Rádio
10	15A	Řídicí jednotka subwooferu (také 30 A)
11	20A	Napájení 12V
12	15A	Dodatečný přijímač pro dálkové ovládání topení

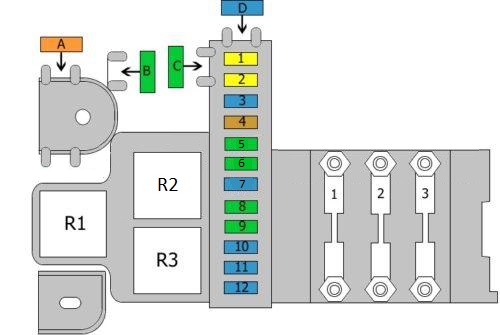

Pojistková skříňka v zavazadlovém prostoru vpravo

Číslo	Ampere [A]	Popis
Číslo	Ampere [A]	Popis
A	40A	Vyhřívané zadní sklo
b	30A	Nastavení zadního sedadla (také 40A)
C	30A	Nastavení zadního sedadla
D	15A	Komunikační systém
1	20A	Čerpadlo paliva
2	20A	Čerpadlo paliva
3	15A	Napětí konektoru přívěsu
4	5A	GPS systém
5	20A	Řídicí jednotka komfortního systému
6	10 A	Řídicí jednotka komfortního systému

Číslo	Ampéry [A]	Popis
7	20A	Řídicí jednotka systému komfortu
8	30A	Elektrická parkovací brzda
9	30A	Elektrická parkovací brzda
10	15A	Řídicí jednotka detekce přívěsu (také 20A)
11	15A	Řídicí jednotka detekce přívěsu (také 20A)
12	15A	Řídicí jednotka detekce přívěsu
Pojistka 1	150A	Napájení
Pojistka 2	60A	Rádio; Systém navigace; TV tuner.
Pojistka 3	110	Vyhřívané zadní sklo
R1		Vyhřívané relé zadního skla
R2		Napájecí relé
R3		Relé čerpadla paliva; Relé čerpadla paliva č. 2; Dodatečné relé čerpadla paliva.

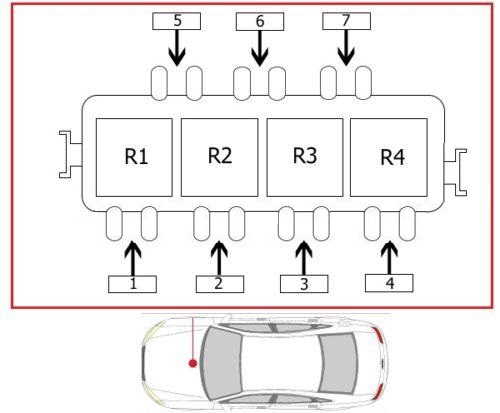

Pojistková skříňka a relé v motorovém prostoru

Číslo	Ampéry [A]	Popis
1	Nepoužívá se
2	50	Čerpadlo sekundárního vzduchu; Žhavicí svíčka (také 60 A) (také 80 A)
3	50	Čerpadlo sekundárního vzduchu; Žhavicí svíčka (také 60 A) (také 80 A).
4	Nepoužívá se
5	Nepoužívá se
6	Nepoužívá se
7	Nepoužívá se
R1		Relé žhavicích svíček; Relé čerpadla sekundárního vzduchu
R2		Relé žhavicích svíček; Relé čerpadla sekundárního vzduchu; Hlavní relé.
R3		Relé žhavicích svíček; Relé čerpadla sekundárního vzduchu; Hlavní relé.
R4		Nepoužívá se

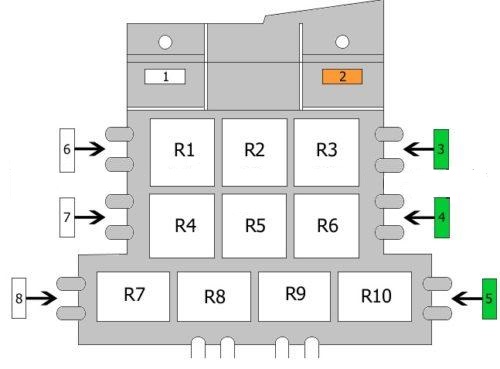

Pojistková skříňka a relé nalevo v prostoru pro nohy řidiče

Číslo	Ampéry [A]	Popis
1	60A	Jednotka řízení ABS
2	40A	Systém vyrovnávání
3	30A	Ovládání oken (také 40A použitý)
4	30A	Nastavení sedadla
5	30A	Nastavení sedadla
6	Nepoužívá se
7	Nepoužívá se
8	Nepoužívá se
R1		Relé adaptivního kompresoru odpružení
R2		Relé klaksonu
R3		Relé napájení napětí terminálu 15
R4		Relé ohřívače kapaliny pro stěrače
R5		Jednotka řízení systému varování (taxi)
R6		Relé napájení napětí terminálu 75
R7
R8
R9
R10

O Audi A8 (D3) (2002-2009)

Model Audi A8 (D3), vyráběný v letech 2002 až 2009, představuje luxusní limuzínu, která kombinuje elegantní design s pokročilou technologií. Tento model je známý svou hliníkovou karoserií, která snižuje hmotnost vozidla a zlepšuje jeho jízdní vlastnosti. Audi A8 (D3) nabízí širokou škálu motorových možností, včetně benzinových a dieselových motorů V6, V8 a dokonce i výkonného W12. Interiér vozidla je vybaven nejmodernějšími technologiemi a nabízí vysokou úroveň komfortu a luxusu, což činí z tohoto modelu ideální volbu pro ty, kteří hledají spojení výkonu a elegance.

Schéma pojistkové skříňky Audi A8 (D3)

Tato stránka zobrazuje schéma pojistkové skříňky pro Audi A8 (D3), která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka obvykle nachází v prostoru motoru a v interiéru vozidla, nejčastěji v prostoru pod palubní deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci a funkcích.
