Audi A8 / S8 (D3/4E; 2008-2009) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi A8 / S8 (D3/4E; 2008–2009), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek Audi A8 a S8 2008-2009

---

Prostor pro cestující

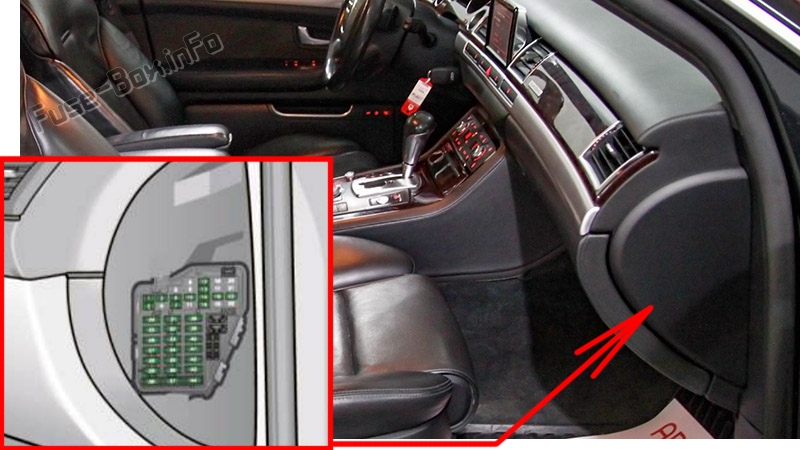

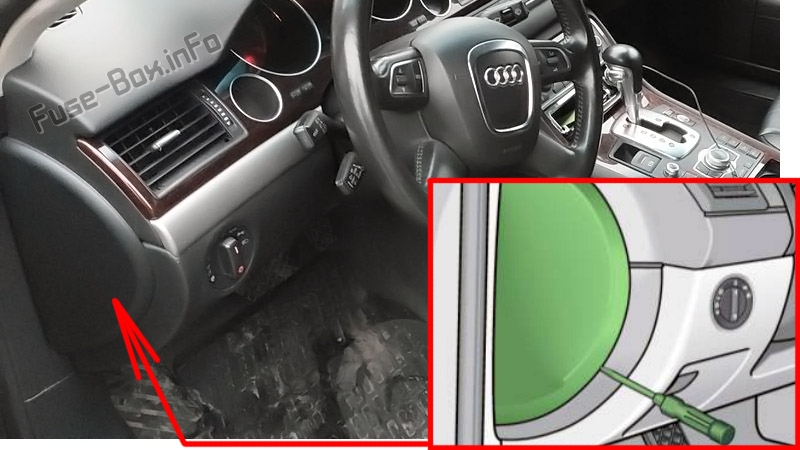

V kabině jsou dva bloky pojistek, jeden vlevo a jeden vpravo od přístrojové desky.

Zavazadlový prostor

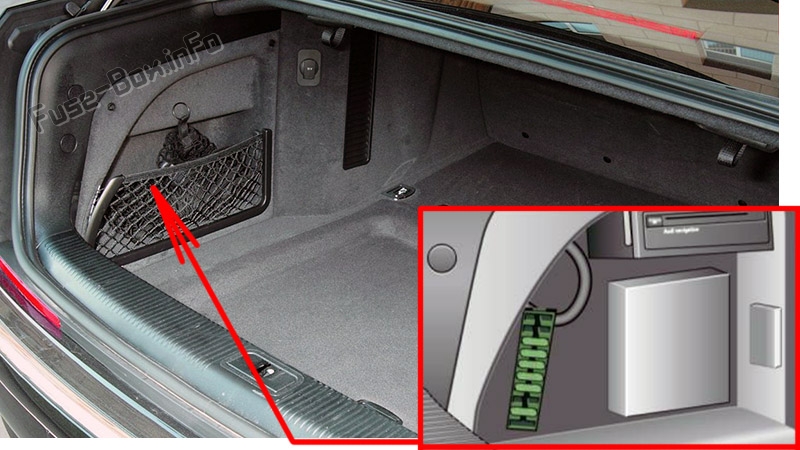

Existují také dva bloky pojistek, jeden vlevo a jeden vpravo v zavazadlovém prostoru.

---

---

Pojistková skříňka přístrojové desky vlevo

Přiřazení pojistek na levé straně přístrojové desky

№	Popis	Ampér
№	Popis	Ampér
1	Otvírač garážových vrat (HomeUnk)	5
2	Parkovací asistent	5
3	Parkovací asistent	5
4	Kontrola úhlu světlometů/ zařízení pro kontrolu osvětlení	10
5	Přístrojová deska	5
6	Kontrola elektroniky sloupku řízení	10
7	Diagnostický konektor	5
8	Diagnostický konektor/senzor hladiny oleje	5
9	Řídicí jednotka ESP/senzor úhlu řízení	5
10	Přístrojová deska	5
11	Asistent jízdního pruhu Audi	10
12	Spínač brzdového světla	5
13	Telefon/mobilní telefon	10
14	Nepoužívá se
15	Modul kontroly přístupu/startování	5
16	Systém RSE	10
17	Adaptivní tempomat	5
18	Vyhřívané trysky pro stěrače	5
19	Nepoužívá se
20	Systém monitorování tlaku v pneumatikách	5
21	Nepoužívá se

№	Popis	Ampéráže
22	Spínač brzdového světla	5
23	Příprava mobilního telefonu	5
24	Klaksón	15
25	Systém stěračů čelního skla	40
26	Nepoužívané
27	Program elektronické stabilizace (ESP)	25
28	Nepoužívané
29	Spínač osvětlení	1
30	Nepoužívané
31	Napájení palubního systému, kontrola osvětlení (pravý světlomet)	30
32	Nepoužívané
33	Ohřívač pro levou zadní nohu	25
34	Nepoužívané
35	Nepoužívané
36	Boční asistent Audi	5
37	Chladič	15
38	Napájení palubního systému, kontrola osvětlení (levý světlomet)	30
39	Kontrola dveří na straně řidiče	7,5
40	Nastavení sloupku posilovače řízení	25
41	Kontrola zadních levých dveří	7,5
42	Modul kontroly přístupu/startování	25
43	Adaptivní světlo, levé	10
44	Adaptivní světlo, pravé	10

Pojistková skříňka přístrojové desky vpravo

Přiřazení pojistek na pravé straně palubní desky

№	Popis	Ampéráž
№	Popis	Ampéráž
1	Parkovací brzda	5
2	Klimatizace	10
3	Posuvná bariéra	5
4	Nepoužívá se
5	Kontrola motoru	15
6	Senzor kyslíku před třícestným katalyzátorem	15
7	Senzor kyslíku za třícestným katalyzátorem	15
8	Kontrola motoru, čerpadlo pomocné vody	10
9	Přední/zadní klimatizace, tlačítka na palubní desce	5
10	Systém kontroly úrovně odpružení (adaptivní pneumatické odpružení)	10
11	Senzor světla a deště	5
12	Displej/řídicí jednotka	5
13	Elektronická kontrola střechy	10
14	CD/DVD jednotka	5
15	Správa energie	5
16	Nepoužívá se
17	Elektronika ventilátoru chladiče	5
18	Rozpoznání airbagu předního spolujezdce (senzor hmotnosti)	5
19	Nepoužívá se
20	Vyhřívaná/větraná sedadla	5
21	Modul kontroly motoru	5

№	Popis	Ampéráže
22	Nepoužívá se
23	Parkovací brzda (spínač)	5
24	Elektrický systém vozidla	10
25	Automatická převodovka	15
26	Klimatizace ventily voda čerpadlo voda, klimatizace zadní	10
27	Střešní okno	20
28	Modul řízení motoru	5
29	Vstřikovače paliva	15
30	Zapalovací cívky	30
31	Čerpadlo paliva, pravé/elektronické čerpadlo paliva	20/40
32	Automatická převodovka	5
33	Topení prostoru nohou zadní pravé	25
34	Vyhřívaná/větraná sedadla zadní	20
35	Vyhřívaná/větraná sedadla přední	20
36	Zapalovač, přední	20
37	Zapalovač, zadní/zásuvka, zadní	20/25
38	Ventilátor pomocný chladič	20
39	Ovládání předních dveří pravých	7,5
40	Asistence brzd	15
41	Ovládání zadních dveří pravých	7,5
42	Nepoužívá se
43	Systém trysek světlometů	30
44	Ventilátor topení klimatizace	30

Pojistková skříňka zavazadlového prostoru na levé straně

Přiřazení pojistek na levé straně zavazadlového prostoru

№	Popis	Amperáže
1	Nepoužívá se
2	Nepoužívá se
3	Nepoužívá se
4	Nepoužívá se
5	Modul řízení digitálního audio systému	30
6	Navigace	5
7	Televizní tuner	10
8	Zadní kamera	5
9	Komunikační skříňka	5
10	Subwoofer v zadní desce (BOSE)/ Zesilovač (Bang & Olufsen)	15/30
11	Elektrický lis	20
12	Nepoužívá se

Pojistková skříňka v zavazadlovém prostoru vpravo

Přiřazení pojistek na pravé straně zavazadlového prostoru

№	Popis	Amperáže
1	Nepoužívá se
2	Čerpadlo paliva, levé	20
3	Nepoužívá se
4	Nepoužívá se
5	Centrální ovládací modul pro systém komfortu (levé světlo)	20
6	Centrální ovládací modul pro systém komfortu (levé světlo)	10
7	Centrální ovládací modul pro systém komfortu (uzamčení dveří)	20
8	Elektronický ovládací modul parkovací brzdy, levý	30
9	Elektronický ovládací modul parkovací brzdy, pravý 30
10	Nepoužívá se
11	Nepoužívá se
12	Nepoužívá se
