Hyundai Elantra GT (GD; 2012-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Hyundai Elantra GT (GD; 2012–2017), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek Hyundai Elantra GT 2012-2017
Informace pocházejí z uživatelských příruček z let 2016 a 2017. Poloha a funkce pojistek v autech vyrobených v různých časech se mohou lišit.
Pojistky zapalovače cigaret (zásuvka napájení) v Hyundai Elantra GT se nacházejí v pojistkové skříňce v přístrojové desce (viz pojistky „C/LIGHTER“ (lampa zapalovače cigaret v konzole, zásuvka napájení vzadu) a „POWER OUTLET FRT“ (zásuvka napájení vpředu).
Index
Poloha pojistkové skříňky
Uvnitř krytu pojistkové skříňky/relé se nachází štítek, který popisuje název a kapacitu pojistky/relé. Ne všechny popisy panelů pojistek v této příručce se mohou vztahovat na tvé vozidlo. Je přesná v době tisku. Při kontrole pojistkové skříňky ve vozidle je třeba odkazovat na štítek pojistkové skříňky.

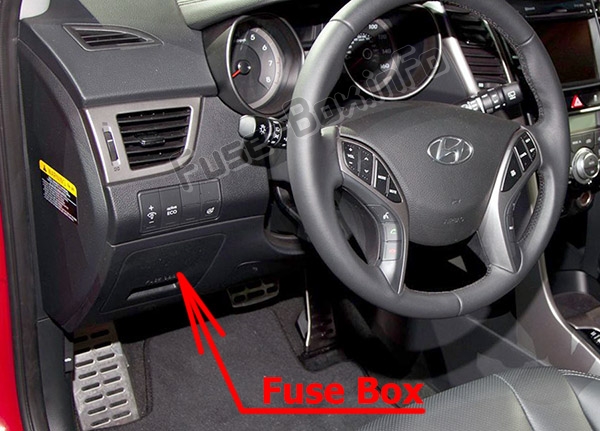

Přístrojová deska

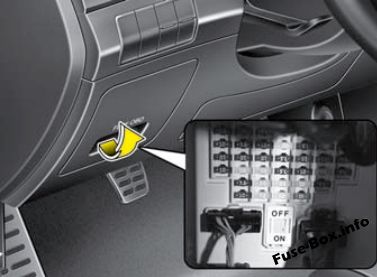

Pojistková skříňka se nachází na straně řidiče přístrojové desky za krytem.

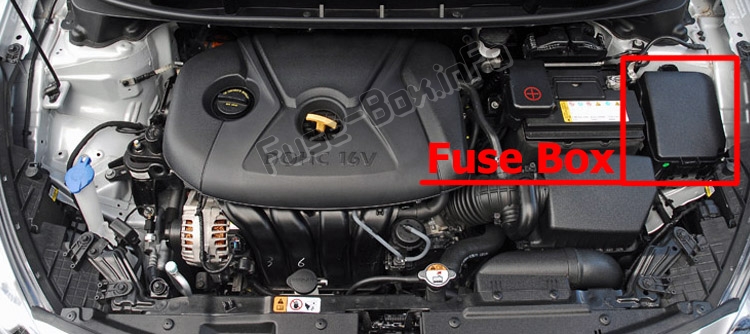

Motorový prostor

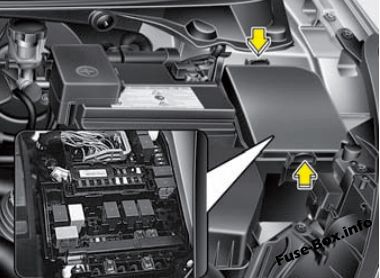

Pojistková skříňka se nachází v motorovém prostoru (na levé straně).
Schémata pojistkových skříní
2016, 2017
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2016, 2017)
| Popis | Hodnocení proudu | Chráněná součástka |
|---|---|---|
| Popis | Hodnocení proudu | Chráněná součástka |
| C/ACCENDISIGARI | 20A | Konzola zapalovače cigaret, zásuvka napájení zadní |
| 1 MODULO | 7,5A | Spínač sportovního režimu |
| 4 MODULI | 7,5A | Modul řízení klimatizace, aktivátor zařízení pro vyrovnávání světlometů LH/RH, senzor upozornění na palivový filtr (D4FD), systém asistence při parkování vzadu |
| 3 MODULI | 7,5A | Přístrojová deska, BCM, modul monitorování tlaku pneumatik, audio, modul vyhřívání sedadla řidiče/cestujícího, páka převodovky ATM |
| PRESE DI ALIMENTAZIONE FRT | 15A | Zásuvka napájení přední |
| HTD MIRR | 10 A | Napájené vnější zrcadlo řidiče/cestujícího, modul řízení klimatizace, ECU |
| TERGICRISTALLO | 25A | Pojistková skříňka relé ICM (relé senzoru deště), multifunkční spínač, pojistková skříňka a relé E/R (RLY. 7) Motor stěrače předního skla |
| A/CON | 7,5A | Modul řízení klimatizace, pojistková skříňka a relé E/R (RLY. 4) |
| P/WDW LH | 25A | Relé P/WDW LH, modul okna bezpečnosti řidiče (LHD) |
| T/PORTA APERTA | 10 A | Zadní dveřní panel, aktivátor otevírání zadní kamery |
| P/SEDILE DRV | 30A | Manuální spínač řidiče |
| 2 MODULI | 7,5A | Pojistková skříňka relé ICM, modul zadní kamery, elektrochromatické zrcadlo |
| TERGICRISTALLO POSTERIORE | 15A | Relé stěrače zadního skla, motor stěrače zadního skla, multifunkční spínač |
| LAMPADA STOP | 15A | Spínač světla stop |
| P/WDW RH | 25A | Relé P/WDW RH, modul okna bezpečnosti řidiče (RHD) |
| 2 PDM | 7,5A | Modul inteligentního řízení klíče, spínač tlačítka Start/Stop, ultrazvukový senzor ochrany instrukcí |
| 5 MODULI | 7,5A | BOX EMS (relé postřikovačů světlometů), jednotka ionizátoru, panoramatická střecha, BOX DSL (relé PTC), pojistková skříňka a relé E/R (RLY.), modul vyhřívání sedadla řidiče/cestujícího |
| Popis | Hodnocení proudu | Chráněná součástka |
|---|---|---|
| IG1 | 20A | Pojistková skříňka a relé E/R (pojistka – F) |
| 6 MODUL | 10 A | Spínač vnějšího zrcadla, audio, hlavní jednotka navigace, digitální hodiny |
| MDPS | 7,5A | Modul řízení EPS |
| BLINDATÚRA DR | 20A | Relé zamykání/odemykání dveří, pojistková skříňka ICM (relé zámek), aktivátor zámku dveří řidiče/cestujícího, aktivátor víka palivové nádrže, aktivátor zámku dveří LH/RH |
| VNÚTORNÁ LAMPA | 10 A | Lampa toalety LH/RH, lampa stropu konzoly, lampa místnosti, lampa zavazadlového prostoru, spínač upozornění DR |
| MULTIMÉDIA | 15A | Audio, hlavní jednotka navigace |
| SACCA | 15A | Modul řízení SRS |
| 1 PAMÄŤ | 7,5A | Přístrojový panel |
| A/BAG IND | 7,5A | Přístrojový panel |
| 3 PDM | 7,5A | Modul inteligentního řízení klíče, ultrazvukový senzor ochrany proti vniknutí |
| 2 PAMÄŤ | 10 A | Spínač vnějšího zrcadla, modul monitorování tlaku v pneumatikách, BCM, automatický senzor světla a fotobuňka, OBD, digitální hodiny, modul řízení klimatizace |
| 1 PDM | 25A | Modul inteligentního řízení klíčů |
| ŠTARTOVANIE | 7,5A | Sen bez tlačítka Start: E/R pojistková skříňka a relé (RLY.) Spínač zamykání zapalování, spínač rozsahu převodovky s tlačítkem Start: ECM/PCM, spínač rozsahu převodovky |
| PANORAMATICKÉ OKNO | 20A | Panoramatická střecha |
| BCM | 7,5A | BCM, modul inteligentního řízení klíčů |
| SPÍNAČ KLIMATIZÁCIE | 7,5A | Modul řízení klimatizace |
| 7 MODUL | 7,5A | BCM, modul inteligentního řízení klíčů |
| LAMPÁ ŠTÍTOVANÁ RR | 10 A | Zadní lampa proti mlze |
| LAMPÁ PRE POZITÍV | 10 A | Vnější zrcadlo napájené řidiče/cestujícího |
Motorový prostor
ad vertisements

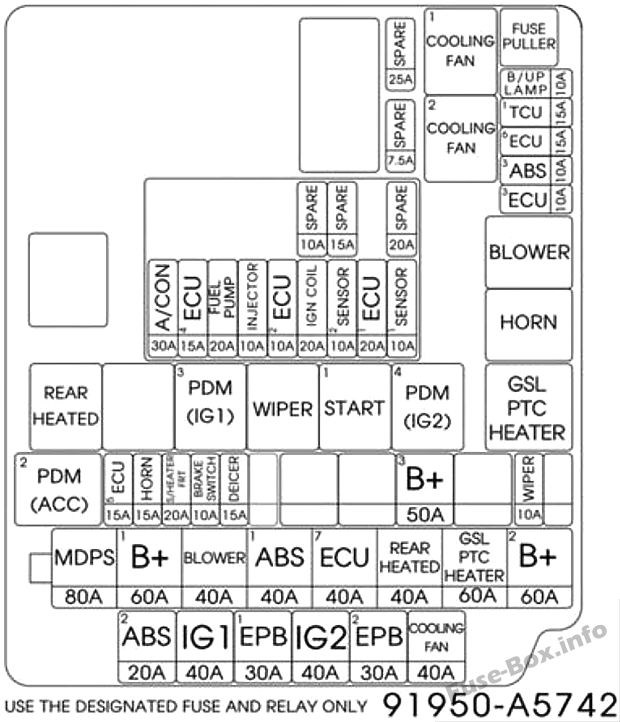

Přiřazení pojistek v motorovém prostoru (2016, 2017)
| Popis | Hodnocení proudu | Chráněná součástka |
|---|---|---|
| Popis | Hodnocení proudu | Chráněná součástka |
| VÍCE POJISTEK: | ||
| MDPS | 80A | Modul řízení EPS |
| 1B+ | 60A | Pojistková skříňka I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Pojistka – F13/F14/F19/F20/F21 /F26/F36) |
| 1 ABS | 40A | Modul řízení ESC, univerzální ovládací konektor |
| VENTILÁTOR | 40A | RLY. 4 (relé ventilátor) |
| 2B+ | 60A | Pojistková skříňka I/P (IPS 3 (4CH), IPS 4 (4CH), Pojistka – F2/F7/F9/F15) |
| RÚRAČ GSLPTC | 60A | RLY. 12 (relé PTC BENZÍN) |
| POJISTKA: | ||
| VENTILÁTOR CHLAĎENIA | 40A | RLY 1 (relé C/FAN LO), RLY 2 (relé C/FAN HI) |
| 2 ABS | 20A | Modul řízení ESC, univerzální ovládací konektor |
| IG2 | 40A | RLY 9 (relé startování), spínač zapalování (bez tlačítka Start), RLY 6 (relé PDM 4 (IG2), s tlačítkem Start) |
| IG1 | 40A | Bez tlačítka Start: spínač zapalování, s tlačítkem Start: RLY 8 (relé PDM 2 (ACC))/RLY. 10 (PDM 3 (IG1) Relé |
| ODMRAZOVAČ | 15A | Pojistková skříňka ICM (relé předního odmrazovače) |
| 3B+ | 50A | Pojistková skříňka I/P (zařízení pro automatické přerušení úniku proudu, pojistka — F18/F25/F30/F34/F38) |
| SPÍNAČ BRZDY | 10 A | Modul inteligentního řízení klíče, relé signálu zastavení |
| S/RÚRAČ FRT | 20A | Modul vytápění sedadla řidiče/cestujícího |
| Popis | Hodnocení proudu | Chráněná součástka |
|---|---|---|
| TERGICRISTALLO | 10 A | PCM/ECM |
| CLACSON | 15A | RLY. 5 (relé klakson), pojistková skříňka ICM (relé klakson B/A) |
| 1 TCU | 15A | A/T — TCM (D4FD), spínač rozsahu převodovky |
| 6 ECU | 15A | RLY. 9 (D4FD, relé startování), ECM/PCM |
| 3 ABS | 10 A | Modul řízení ESC, univerzální kontrolní konektor |
| 3 ECU | 10 A | ECM/PCM, senzor průtoku vzduchu, spínač světla brzdového světla |
| LAMPADA B/UP | 10 A | M/T — spínač světla couvacího světla, A/T — zadní kombinované světlo (IN) LH/RH, modul zadního závěsu, hlavní navigační jednotka, elektrochromatické zrcadlo, modul řízení IPS |
| 1 ECU | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
| COIL ACCENSIONE | 20A | G4NA: Cívka zapalování #1/#2/#3/#4, kondenzátor |
| 2 SENSORE | 10 A | G4FD : Senzor kyslíku (VYSOKO/NÍZKO), elektromagnetický ventil variabilního vstupu, elektromagnetický ventil předproudu G4NA/G4NC : Senzor kyslíku (VYSOKO/NÍZKO), elektromagnetický ventil variabilního vstupu, elektromagnetický ventil předproudu D4FD : Senzor polohy vačkového hřídele, bypass ventil EGR, pojistková skříňka (relé předehřevu) |
| 1 SENSORE | 10 A | G4FD : Ventil kontroly oleje #1/ #2, senzor hladiny oleje, pojistková skříňka a relé E/R (RLY. 1) G4NA/G4NC : Ventil kontroly oleje #1/#2, senzor polohy vačkového hřídele (vstup/výstup), E/R pojistková skříňka a relé (RLY. 1) D4FD : Pojistková skříňka a relé E/R (RLY 1), pojistková skříňka (relé předehřevu PTC #1), lambda sonda, elektromagnetický ventil kontroly VGT |
| 2 ECU | 10 A | G4FD : ECM G4NA : Relé čerpadla paliva G4NC : Relé čerpadla paliva, PCM (A/T), ECM (M/T) D4FD : Senzor hladiny oleje, ventil regulace tlaku paliva |
| INIEZIONE | 10 A | G4NA — Injektor #1/#2/#3/#4 |
| 4 ECU | 15A | G4NA/G4NC: PCM (ATT), ECM (M/T) |
| POMPA CARBURANTE | 20A | Pojistková skříňka EMS (relé čerpadla paliva) |
| A/CON | 30A | Pojistková skříňka EMS (klimatizace) |
| EMS | 40A | Pojistková skříňka EMS |
Přiřazení relé
| Popis | Chráněná součástka | Typ |
|---|---|---|
| 1 VENTILÁTOR CHLAĎENIA | RELÉ C/FAN LO | KONEKTOR MICRO |
| 2 VENTILÁTORY CHLAĎENIA | RELÉ C/FAN HI | KONEKTOR MICRO |
| VENTILÁTOR | RELÉ VENTILÁTOR | KONEKTOR MICRO |
| KLAXÓN | RELÉ KLAXÓN | KONEKTOR MICRO |
| 4 PDM (IG2) | PDM 4 (IG2) RELÉ | KONEKTOR MICRO |
| TERGICRISTALLO | RELÉ TERGICRISTALLO PŘEDNÍ | KONEKTOR MICRO |
| 1 PDM (ACC) | PDM 1 (ACC) RELÉ | KONEKTOR MICRO |
| ŠTARTOVANIE 1 | RELÉ ŠTARTOVANIE | KONEKTOR MICRO |
| 3 PDM (IG1) | PDM 3 (IG1) RELÉ | KONEKTOR MICRO |
| ZADNÉ VYHRIEVANÉ | RELÉ RR HTD | KONEKTOR MICRO |
| VYHRIEVAČ GSL PTC | Vyhřívač PTC/Filtr paliva | KONEKTOR MINI |
