Hyundai Getz (2002-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Hyundai Getz (2002–2008), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Hyundai Getz (2002-2005) – schéma pojistky
Rok výroby: 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Getz (2002-2005) je pojistka C/LIGHT ve schématu pojistek na palubní desce.

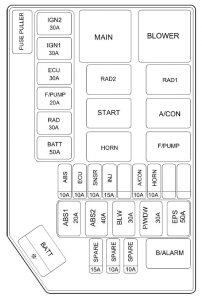

Motorový prostor
| Název | Amp [A] | Popis |
| IGN 2 | 30 | Klíč k zapalování |
| IGN 1 | 30 | Spínač zapalování;
Relé startování. |
| ECU | 30 | Čerpadlo paliva;
Alternátor; ECM. |
| F / PUMP | 20 | Spínač automatického vypnutí čerpadla paliva |
| RAD | 30 | Ventilátor chladiče |
| BATT | 50 | Světlomet;
Relé odmrazovače. |
| ABS | 10 | ABS |
| ECU | 10 | ECM |
| SNSR | 10 | A / CON;
Čerpadlo paliva. |
| INJ | 15 | Vstřikovač |
| A / CON | 10 | A/CON |
| HORN | 10 | Klaksón |
| ABS1 | 20 | ABS |
| ABS2 | 40 | ABS |
| BLW | 30 | Ventilátor;
Motor ventilátoru. |
| P / WDW | 30 | Napájení okna |
| EPS | 50 | Elektronický posilovač řízení |
| BATT | 100 | Alternátor (1,1 l) |
| 120 | Alternátor (1,3 / 1,6 l) | |
| SPARE | 15 | Náhradní pojistka |
| SPARE | 10 | Náhradní pojistka |
| SPARE | 10 | Náhradní pojistka |

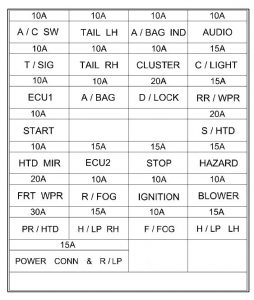

Vnitřní panel
| Název | Amp [A] | Popis |
| A / C SW | 10 | Klimatizace |
| TAIL LH | 10 | Stop světlo / zadní levé |
| A / BAG IND | 10 | Směrovka airbag |
| AUDIO | 10 | Audio, zrcadlo zpětného pohledu elektronické |
| T / SIG | 10 | Zapni světelný signál, světlo couvání |
| TAIL RH | 10 | Stop světlo / zadní (pravé) |
| TAIL RH | 10 | Stop světlo / zadní (pravé) |
| CLUSTER | 10 | Skupina |
| C / LIGHT | 15 | Zapalovač cigaret |
| ECU 1 | 10 | PCM, kontrola ABS |
| A/BAG | 10 | Airbag |
| D / LOCK | 20 | Systém centrálního zamykání;
Otevíratelná střecha. |
| RR / WPR | 15 | Motor stěrače zadního skla |
| START | 10 | Relé pro startování;
Systém alarmu; |
| S / HTD | 20 | Vyhřívání sedadla |
| HTD MIR | 10 | Odmlžovač zadního okna |
| ECU2 | 15 | ECM |
| STOP | 15 | Stop světlo;
Napájení okna. |
| HAZARD | 15 | Varovné světlo nebezpečí;
ETACM. |
| FRT WPR | 20 | Motor předního stěrače |
| R / FOG | 10 | Zadní mlhové světlo |
| IGNITION | 10 | Mlhové světlo;
ETACM; Elektrické okno; Regulátor světlometů. |
| BLOWER | 10 | Ventilátor;
Otevřená střecha. |
| PR / HTD | 30 | Odmlžovač zadního okna |
| H / LP RH | 15 | Světlomet (pravý) |
| F / FOG | 10 | Přední mlhové světlo |
| H / LP LH | 15 | Ukazatel dálkových světel, světlomet (levý) |
| POWER CONN & R/LP | 15 | Osvětlení interiéru;
Audio; Skupina. |
Hyundai Getz (2002-2008) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Getz (2002-2008) je pojistka 8 v pojistkové skříňce na přístrojové desce.

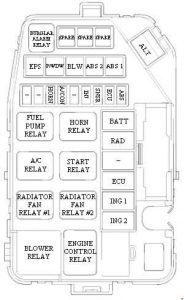

Pojistková skříňka v motorovém prostoru
| Pojistka |
Amp [A] | Popis |
| ALT | 120 | Alternátor |
| ABS.1 | 20 | Modul řízení ABS;
Odvzdušňovací konektor. |
| ABS.2 | 40 | Modul řízení ABS;
Odvzdušňovací konektor. |
| BLW | 30 | Relé ventilátoru |
| P / WDW | 30 | Relé elektrického okna |
| EPS | 50 | Modul řízení EPS |
| BATT | 50 | Relé zadních světel;
Pojistka 11,19,20,25,27,29. |
| RAD | 30 | Relé ventilátoru topení * 1, * 2 |
| ECU | 30 | Relé palivového čerpadla;
Relé řízení motoru; Pojistka ECU. |
| IGN.1 | 30 | Klíč k zapalování |
| IGN.2 | 30 | Klíč k zapalování;
Relé startování |
| HORN | 10 | Relé klaksonu |
| A / CON | 10 | Relé A / C |
| INJ | 15 | PCM (kromě 1,1 l);
ECM (1,1 l); Vstřikovač; Senzor polohy vačkového hřídele; Senzor polohy klikového hřídele; Aktuátor regulace volnoběhu; Ventil pro vypouštění nádrže. |
| SNSR | 10 | PCM (kromě ML);
ECM (ML); Relé palivového čerpadla; Relé klimatizace; Senzor kyslíku; SMATRA. |
| ECU | 10 | PCM (kromě ML);
ECM (ML). |
| ABS | 10 | Modul řízení ABS;
Odvzdušňovací konektor. |

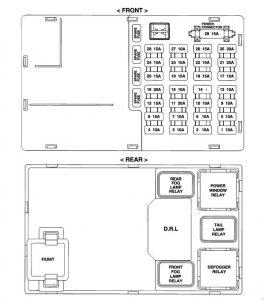

Panel pojistek palubní desky
| Číslo |
Amp [A] |
Popis |
| 1 | 10 | Spínač klimatizace;
Spínač odmrazování. |
| 2 | 10 | Přední levá kontrolka;
Zadní levá kontrolka. |
| 3 | 10 | Sada směrových světel |
| 4 | 10 | Audio;
Spínač napájení vnějšího zrcátka. |
| 5 | 10 | Spínač rozsahu motoru;
Spínač rezervních světel; Spínač nouzových světel. |
| 6 | 10 | Přední pravá kontrolka;
Zadní pravá kontrolka; Kontrolka přední a zadní značky. |
| 7 | 10 | Rezistor předexcitace;
Sada směrových světel; ETACM; Časovač zapnutí bezpečnostních pásů. |
| 8 | 15 | Zapalovač cigaret |
| 9 | 10 | Generátor;
Modul řízení EPS; PCM (kromě 1,1 l); ECM (1,1 l); Senzor rychlosti vozidla; Spínač páky převodovky A / T. |
| 10 | 10 | Modul řízení SRS |
| 11 | 20 | Relé zámku dveří;
Relé odemknutí dveří; Kontrolér otevírací střechy; Aktuátor zámku dveří řidiče. |
| 12 | 15 | Motor zadního stěrače;
Multifunkční spínač. |
| 13 | 10 | Relé startování;
Relé alarmu proti krádeži. |
| 14 | – | Nepoužívá se |
| 15 | 10 | Modul řízení DRL |
| 16 | 20 | Spínač vyhřívání předního sedadla vlevo (vpravo) |
| 17 | 10 | Spínač deflektoru, ECM;
Motor zrcátka na straně řidiče (asistence) a deflektor. |
| 18 | 15 | Zapalování;
Kondenzátor. |
| 19 | 15 | Relé zdviháku oken;
Spínač brzdového světla. |
| 20 | 15 | Spínač nouzových světel;
ETACM. |
| 21 | 20 | Motor předního stěrače;
Multifunkční spínač. |
| 22 | 10 | Relé zadních mlhových světel |
| 23 | 10 | Relé předních mlhových světel;
Relé zdviháku okna; ETACM; Časovač deflektoru; Aktuátor vyrovnávání světlometu vlevo (vpravo); Spínač vyrovnávání světlometů. |
| 24 | 10 | Relé ventilátoru;
Kontrolér otevírací střechy. |
| 25 | 30 | Relé deflektoru;
Časovač deflektoru; ETACM. |
| 26 | 15 | Přední světlomet vpravo |
| 27 | 10 | Relé předních mlhových světel |
| 28 | 15 | Světlomet vlevo;
Sada směrových světel. |
| 29 | 15 | Sada směrových světel;
Spínač zadních mlhových světel; Datový rozhraní konektor; Audio; ETACM; Spínač upozornění na dveře; Univerzální kontrolní konektor; Světlo zavazadlového prostoru; Čtecí světlo; Vnitřní světlo; Instalace horního panelu. |
O Hyundai Getz (2002-2008)
Hyundai Getz, vyráběný v letech 2002 až 2008, je kompaktní městský automobil, který si získal popularitu díky své spolehlivosti a praktičnosti. Tento model je známý svou jednoduchou údržbou a ekonomickou spotřebou paliva, což ho činí ideálním pro městské prostředí. Hyundai Getz byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly dostatečný výkon pro každodenní ježdění. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí dostatek prostoru pro cestující i zavazadla.
Schéma pojistkové skříňky Hyundai Getz
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai Getz, která je nezbytná pro správnou údržbu elektrického systému vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který zajišťuje bezpečnost a spolehlivost vašeho vozidla.
