Škoda Kamiq/Scala (2019-…) – pojistková skříňka
Škoda Kamiq/Scala (2019-…) – schéma poistky
Rok výroby: 2019, 2020.
Pojistky zapalovače cigaret (napájecí zásuvka) ve vozech Škoda Kamiq a Škoda Scala jsou pojistky č. 52 (přední zapalovač cigaret / 12V zásuvka) a č. 54 (12V zásuvka v zavazadlovém prostoru) ve schématu pojistek přístrojové desky.
Umístění schématu pojistek
Přístrojová deska
Schéma pojistek se nachází za odkládací schránkou na straně řidiče.
Stiskněte tlačítko a otevřete přihrádku, poté ji vytáhněte směrem k sobě.
Motorový prostor
Současně stiskněte tlačítka zámku na víku schématu pojistek a odstraňte víko.
Schémata pojistek
2019, 2020
Přístrojová deska

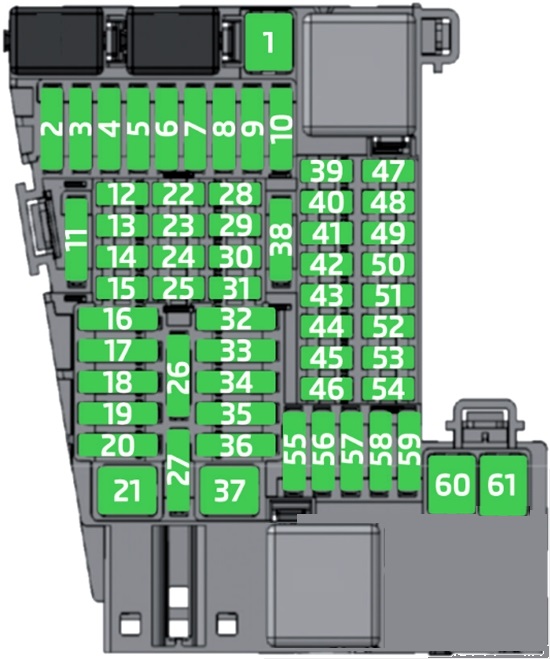

Přiřazení pojistek v přístrojové desce (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Tažné zařízení |
| 2 | LED světlomety – levá strana |
| 3 | Hudební zesilovač |
| 4 | Ostřikovače světlometů |
| 5 | Otevíratelná/posuvná střecha |
| 6 | Centrální zamykání;
Ostřikovače čelního skla; Stěrač zadního okna. |
| 7 | Vyhřívání sedadel – zadní |
| 8 | Klimatronic |
| 9 | LED světlomety – pravá strana |
| 10 | Tažné zařízení |
| 11 | Elektrické víko zavazadlového prostoru |
| 12 | Vyhřívaný volant |
| 13 | Spínač světel;
Diagnostické připojení; Senzor deště; Ovládací páka pod volantem; Vyhřívání čelního skla. |
| 14 | Ostřikovače čelního skla |
| 15 | Přístrojová deska;
Připojení k alarmu. |
| 16 | Světlo – pravá strana |
| 17 | Elektrická okna – pravá strana |
| 18 | Stěrače |
| 19 | Infotainment |
| 20 | Vyhřívané zadní okno |
| 21 | SCR (AdBlue) |
| 22 | Nepoužívá se |
| 23 | Zpětná kamera |
| 24 | Odkládací schránka na telefon;
GSM anténa; USB zásuvka; Infotainment displej. |
| 25 | Ovládací páka pod volantem |
| 26 | Databus |
| 27 | Nastavení tlumičů (adaptivní odpružení) |
| 28 | Senzor alarmového systému |
| 29 | Hlasový signál alarmového systému |
| 30 | Zapalování (blokování zapalování) |
| Č. | Popis |
|---|---|
| 31 | Klimatizace;
Topení. |
| 32 | Napínače bezpečnostních pásů pro cestující |
| 33 | Elektrická okna – levá strana |
| 34 | Napínače bezpečnostního pásu řidiče |
| 35 | Světlo – levá strana |
| 36 | Klakson |
| 37 | Vyhřívání předních sedadel |
| 38 | Vnitřní osvětlení;
Osvětlení tlačítek; Čištění světlometů; Osvětlení prostředí; Manuální klimatizace; Topení. |
| 39 | Asistenční systémy |
| 40 | Spínač světel;
Světlomety; Vyrovnávání světlometů; Diagnostický konektor; Spínač světel zpátečky; Ovládací páka pod volantem. |
| 41 | Zatemnění vnitřního zrcátka;
Nastavení vnějšího zrcátka. |
| 42 | Spínač pedálu spojky;
Startování motoru; Klimatizace. |
| 43 | Stěrač zadního okna |
| 44 | Systém airbagů;
Kontrolka airbagu. |
| 45 | Stěrače |
| 46 | Vyhřívání sedadel – zadní |
| 47 | Nepoužívá se |
| 48 | Elektrické zamykání sloupku řízení;
Kessy (systém zamykání a startování bez klíče). |
| 49 | SCR (AdBlue) |
| 50 | Zadní USB porty |
| 51 | Nepoužívá se |
| 52 | Přední zapalovač cigaret;
12 V zásuvka. |
| 53 | Zámek zapalování;
Automatická převodovka. |
| 54 | 12 V zásuvka v zavazadlovém prostoru |
| 55 | Nepoužívá se |
| 56 | Manuální klimatizace;
Topení. |
| 57 | Nepoužívá se |
| 58 | Ostřikovač čelního skla |
| 59 | Vyhřívání vnějších zrcátek;
Vyhřívání trysek ostřikovačů. |
| 60 | Tažné zařízení |
| 61 | Tažné zařízení |
Motorový prostor

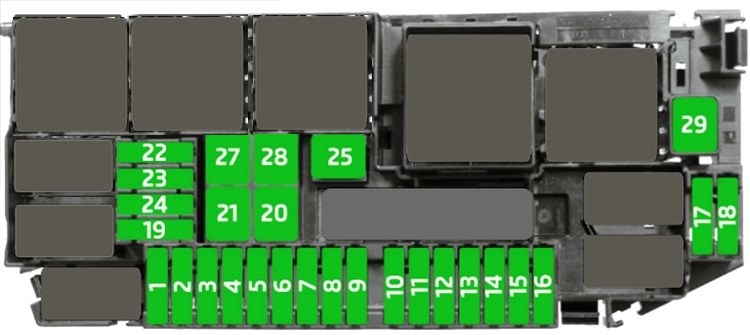

Přiřazení pojistek v motorovém prostoru (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Jednotka řízení motoru |
| 2 | Ventil výfuku;
Čerpadlo chladicí kapaliny; Kryty chladiče; SCR (AdBlue); Komponenty motoru. |
| 3 | Lambda sondy;
Jednotka řízení NOx. |
| 4 | Palivové čerpadlo, komponenty motoru |
| 5 | Ventilátor chladiče;
Regulátor tlaku turba; Senzor hladiny a teploty oleje; Komponenty motoru. |
| 6 | Odtok z bloku;
Systém žhavicích svíček; Komponenty motoru. |
| 7 | Brzdový systém (vakuové čerpadlo) |
| 8 | Palivové čerpadlo, komponenty motoru |
| 9 | Spínač brzdových světel |
| 10 | Databus;
Kontrolér BCM; Modul dat baterie. |
| 11 | Nepoužívá se |
| 12 | Klimatizace |
| 13 | Nepoužívá se |
| Č. | Popis |
|---|---|
| 14 | ESC;
Systém řízení motoru; Komponenty motoru. |
| 15 | Automatická převodovka |
| 16 | Nepoužívá se |
| 17 | Systém řízení motoru |
| 18 | Startování |
| 19 | Nepoužívá se |
| 20 | ESC |
| 21 | ESC |
| 22 | Nepoužívá se |
| 23 | Nepoužívá se |
| 24 | Nepoužívá se |
| 25 | Dodatečný elektrický ohřívač;
Ventilátor chladiče. |
| 27 | Dodatečný elektrický ohřívač;
Ventilátor chladiče. |
| 28 | Pomocný elektrický ohřívač |
| 29 | Vyhřívané čelní sklo |
