Škoda Roomster (2006-2015) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Škoda Roomster (2006-2015), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Škoda Roomster (2006) – schéma pojistkové skříňky

Rok výroby: 2006.

Pojistka zapalovače cigaret (zásuvka napájení) ve Škodě Roomster (2006) je pojistka 47 v pojistkové skříňce

Pojistková skříňka v přístrojové desce

Č.	Popis	Amp [A]
1	Asistence při řízení	5
2	Přístroj palubní desky; Nastavení průtoku světlometů.	5
3	Kontrolér motoru – motor na benzín	5
4	Jednotka řízení ABS	5
5	Motor na benzín: spínač světel stop, tempomat.	5
6	Není přiřazeno	–
7	Kontrolér motoru 1,2 l	15
8	Vstřikovače – 1,4 l; 1,6 l	10
9	Kontrola vytápění; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení v zatáčce.	5
10	Ventil PCV	7,5
11	Elektrické zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	10
13	Kontrolér motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla v zatáčce	10
15	Navigace PDA	5
16	Není přiřazeno	–
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio; Jednotka centrálního řízení.	5
20	Přístroj palubní desky; senzor úhlu řízení; ESP.	5
21	Světla stop	10
22	Ovládací prvky vytápění; Kontrola klimatizace; Asistence při parkování; Mobilní telefon.	7,5
23	Vnitřní osvětlení, prostoru odkládací schránky a zavazadlového prostoru	10
24	Zamknutí zadního víka	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky na přední stěrače; Stěrače	15
27	Není přiřazeno	–
28	Motor na benzín: ventil AKF, klapka řízení	10
29	Injekce – 1,2 l	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambdová sonda	10
32	Motor diesel: spínač světel brzdového světla a pedál spojky, tempomat, relé čerpadla paliva a relé systému žhavicích svíček.	5
33	Kontrolér motoru – motor diesel	30
34	Kontrolér motoru 1,4 l; 1,6 l	30
	Čerpadlo paliva – motor diesel	15
35	Nepřiřazeno	–
36	Hlavní soubor	15/5
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	25
40	Stěrač zadního okna	10
41	Nepřiřazeno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Stěrač předního skla	20
45	Centrální řídicí jednotka pro systém komfortu	15
46	Kontrolér motoru 1,4 l; 1,6 l motor na benzín	5
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru a)	15
48	Řídicí jednotka napětí vozidla	5
49	Směrovky	15
50	Příprava na instalaci rádia, telefonu, multifunkčního modulu.	10
51	Elektricky ovládané okno (vpředu a vzadu na levé straně)	25
52	Elektricky ovládané okno (vpředu a vzadu na pravé straně)	25
53	Nepřiřazeno	–
54	Systém alarmu proti krádeži	15
55	Nepřiřazeno	–
56	Systém čištění světlometů	25
57	Přední tlumená světla na levé straně	15
58	Přední tlumená světla na pravé straně
a) Pokud je motor již vypnutý, připojený elektrický prvek může vybít baterii.

Pojistková skříňka v motorovém prostoru (blízko baterie)

Nr	Popis	Amp [A]
1	Alternátor	175
2	Vnitřní	110
3	Ventilátor chladiče	40
4	ABS nebo TCS nebo ESP	40
5	Asistence při řízení	50
6	Žhavicí svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Klimatizace	5
10	Řídicí jednotka motoru	15
11	Řídicí jednotka centrální	5
12	Automatická převodovka	5

Škoda Roomster (2007-2008) – schéma pojistkové skříňky

Rok výroby: 2007, 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2007-2008) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amperáž [A]
1	Servoriadenie elektrohydraulické	5
2	Měřicí přístroj; Nastavení průtoku světlometů.	5
3	Řídicí jednotka motoru – motor na benzín	5
4	Řídicí jednotka ABS	5
5	Motor na benzín: spínač brzdových světel, tempomat.	5
6	Není přiděleno	–
7	Řídicí jednotka motoru 1,2 l motor	15
8	Injektory – 1,4 l; 1,6 l	10
9	Kontrola vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Řídicí jednotka osvětlení zatáčky.	5
10	Ventil PCV	7,5
11	Elektrické zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	10
13	Řídicí jednotka motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla zatáčky	10
15	Navigace PDA	5
16	Není přiděleno	–
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio; Řídicí jednotka centrálního ovládání.	5
20	Měřicí přístroj; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla.	5
21	Brzdová světla	10
22	Ovládací prvky vytápění; Kontrola klimatizace; Asistence při parkování; Mobilní telefon.	7,5
23	Vnitřní osvětlení, prostor a zavazadlový prostor	10
24	Zamknutí zadního víka	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky na čelní sklo; Stěrače	15
27	Není přiděleno	–
28	Motor na benzín: ventil AKF, regulační ventil.	10
29	Vstřikování – motor 1,2 l	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambda sonda	10
32	Motor diesel: spínač světel brzdy a pedál spojky, tempomat, relé čerpadla paliva a relé systému žhavicích svíček.	5
33	Řídicí jednotka motoru – motor diesel	30
34	Řídicí jednotka motoru 1,4 l; 1,6 l motor	30
	Čerpadlo paliva – motor diesel	15
35	Nepřiřazeno	–
36	Hlavní zapojení	15/5 a)
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	25
40	Zadní stěrač	10
41	Nepřiřazeno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Přední stěrač	20
45	Řídicí jednotka centrálního ovládání pro komfortní systém	15
46	Řídicí jednotka motoru 1,4 l; 1,6 l	5
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru.	15
48	ABS	5
49	Směrovky	15
50	Příprava na instalaci rádia, telefonu, multifunkčního modulu.	10
51	Elektrické okno (přední a zadní na levé straně).	25
52	Elektrické okno (přední a zadní na pravé straně).	25
53	Nepřiřazeno	–
54	Systém alarmu proti krádeži	15
55	Nepřiřazeno	–
56	Systém čištění světlometů	25
57	Světla polohy levá	15
58	Světla polohy pravá	15
a) V závislosti na typu světlometu – nahraďte poškozenou pojistku novou se stejným číslem ampér. b) Pokud je motor vypnutý, už jen jeden elektrický prvek připojený může vybíjet baterii.

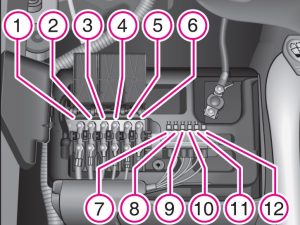

Schéma pojistek v motorovém prostoru (blízko baterie)

Č.	Popis	Amperáž [A]
1	Alternátor	175
2	Vnitřní	80
3	Dodatečné elektrické topení	60
4	ABS nebo TCS nebo ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Žhavicí svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Klimatizace	5
10	Ventilátor chladiče	40
11	Řídicí jednotka	5
12	Automatická převodovka/ elektrické topení na stání	5/30

Škoda Roomster (2009) – schéma pojistkové skříňky

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2013) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amp [A]
1	Nepřiřazeno	–
2	Nepřiřazeno	–
3	Sada směrovek; Nastavení průtoku světlometů.	5
4	Řídicí jednotka ABS	5
5	Benzínový motor: spínač světel stop, tempomat.	5
6	Nepřiřazeno	–
7	Kontrolér motoru 1,2 l	15
8	Injektory – 1,4 l; 1,6 l	10
9	Kontrola vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Kontrolér osvětlení rohů.	5
10	Nepřiřazeno	–
11	Elektricky nastavitelné zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	7,5
13	Kontrolér motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla do zatáčky	10
15	Navigace PDA	5
16	Elektrohydraulický posilovač řízení; Kontrolér motoru – benzínový motor.	5
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio; Řídicí jednotka centrální.	5
20	Kontrolér motoru 1,4 l; 1,9 l – naftový motor	5
21	Světla stop	10
22	Prvky ovládání vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrovek; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla.	7,5
23	Vnitřní osvětlení, prostor a zavazadlový prostor	7,5
24	Zamykání zadního víka	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky pro přední stěrač; Stěrače.	15
27	Nepřiřazeno	–
28	Benzínový motor: ventil AKF, regulační ventil/	10
29	Injekce – motor 1,2 l	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambdová sonda	10
32	Motor diesel: spínač světel brzdového světla a pedál spojky, tempomat, relé čerpadla paliva a relé systému žhavicích svíček.	5
33	Kontrolér motoru – motor diesel	30
34	Kontrolér motoru 1,4 l; 1,6 l	30
	Čerpadlo paliva – motor diesel	15
35	Osvětlení sady ukazatelů a spínač	5
36	Mlhová světla	15/5 a)
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	30
40	Zadní stěrač	10
41	Není přiděleno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Přední stěrač	20
45	Centrální kontrolní modul pro systém pohodlí	15
46	Není přiděleno	–
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru.	15
48	ABS	15
49	Směrovky	15
50	Příprava na instalaci rádia, telefonu, multifunkčního modulu.	10
51	Elektricky ovládané okno (přední a zadní) – levá strana.	25
52	Elektricky ovládané okno (přední a zadní) – pravá strana.	25
53	Elektricky ovládaná střecha, posuvná a sklopná	25
54	Antivandalismus alarmový systém	15
55	Není přiděleno	–
56	Systém čištění světlometů	25
57	Levé mlhové světlo, nastavení dosahu světlometů	15
58	Pravé mlhové světlomety	15
a) Pokud je motor již vypnutý, elektrický prvek připojený může vybíjet baterii.

Pojistková skříňka v motorovém prostoru (manuální převodovka)

Nr	Popis	Amp [A]
1	Alternátor	175
2	Není přiděleno	–
3	Vnitřní	80
4	Dodatečné elektrické topení	60
5	Vnitřní	40
6	Žhavicí svíčky; Kapalný chladicí ventilátor.	50
7	Elektrohydraulický posilovač řízení	50
8	ABS nebo TCS nebo ESP	25
9	Ventilátor chladiče	30
10	Ventilátor chladiče	5
11	ABS nebo TCS nebo ESP	40
13	Automatická převodovka	5
	Dodatečné elektrické topení	30

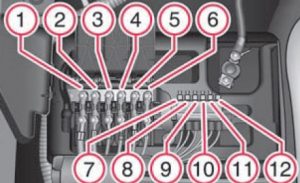

Pojistková skříňka v motorovém prostoru (automatická převodovka)

Č.	Popis	Amp [A]
1	Dynamo	175
2	Interno	80
3	Rychloohřev elektrický doplňkový	60
4	ABS nebo TCS nebo ESP	40
5	Servoriadenie elektrohydraulické	50
6	Žhavicí svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Systém klimatizace	5
10	Ventilátor chladiče	40
11	Centrální řídicí modul	5
12	Automatická převodovka	5
	Rychloohřev elektrický doplňkový	30

Škoda Roomster (2010-2011) – schéma pojistkové skříňky

Rok výroby: 2010, 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2010-2011) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amp [A]
1	Nepřiřazeno	–
2	Start/Stop	5
3	Sada směrovek; Nastavení průtoku světlometů.	10
4	Řídicí jednotka ABS	5
5	Motor na benzín: tempomat.	5
6	Osvětlení couvání (manuální převodovka)	10
7	Zapalování	15
	Řídicí jednotka motoru; Automatická převodovka.	7,5
8	Spínač brzdového pedálu; Ventilátor chladicí kapaliny.	5
9	Ovládání topení; Řídicí jednotka klimatizace; Asistence při parkování; Řídicí jednotka osvětlení v zatáčce; Ventilátor chlazení.	5
10	Nepřiřazeno	–
11	Nastavení zrcadla	5
12	Řídicí jednotka pro detekci přívěsu	5
13	Řídicí jednotka automatické převodovky	5
14	Motor pro halogenové světlomety s funkcí osvětlení v zatáčce.	10
15	Navigace PDA	5
16	Elektrohydraulický posilovač řízení	5
17	Rádio	10
	Denní světla	7,5
18	Vyhřívání zrcadla	5
19	Kontaktní S.	5
20	Řídicí jednotka motoru	5
	Řídicí jednotka motoru	7,5
	Relé čerpadla paliva	15
	Řídicí jednotka čerpadla paliva	15
21	Osvětlení couvání; Mlhová světla s funkcí „CORNER“.	10
22	Ovládání topení; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrovek; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla; Multifunkční volant.	7,5
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světlomety.	15
24	Centrální řídicí jednotka vozidla	5
25	Vyhřívání sedadel	20
26	Stěrač zadního okna	10
27	Nepřiřazeno	–
28	Motor na benzín: ventil AKF; regulační ventil.	10
29	Vstřikování, čerpadlo vody	10

30	Čerpadlo paliva	15
	Zapalování	20
	Tempomat; Funkce relé PTC.	5
31	Sonda lambda	10
32	Čerpadlo s vysokým tlakem; Ventil tlaku.	15
33	Řídicí jednotka motoru	30/15
34	Řídicí jednotka motoru	15
	Čerpadlo vakuum	20
35	Napájení klíče zapalování	5
36	Dálková světla	15
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	30
40	Vyhřívané trysky pro přední stěrače; Stěrače.	15
41	Není přiděleno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Stěrač předního skla	20
45	Centrální řídicí systém pro komfortní systém	25/10
46	Alarm proti krádeži	15
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru a)	15
48	ABS	15
49	Směrovky; Brzdová světla.	15
50	Rádio	10
51	Elektrické okno (přední a zadní) – levá strana.	25
52	Elektrické okno (přední a zadní) – pravá strana.	25
53	Světlo parkování – levá strana	5
	Elektrická střecha posuvná a sklopná	25
54	Alarm proti krádeži	15/5
55	Řídicí jednotka automatické převodovky DSG	30
56	Systém čištění světlometů	25
	Světlo parkování – pravá strana	5
57	Levý světlomet, nastavení dosahu světlometů	15
58	Pravá dálková světla	15
a) Pokud je motor již vypnutý, elektrický prvek připojený může vybíjet baterii.

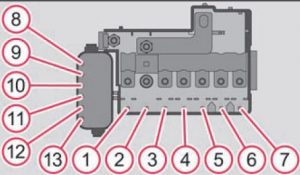

Schéma pojistek v motorovém prostoru (manuální převodovka, automatická převodovka DSG)

Číslo	Popis	Amp [A]
1	Alternátor	175
2	Není přiděleno	–
3	Vnitřní	80
4	Dodatečné elektrické vytápění	60
5	Vnitřní	40
6	Žhavicí svíčky; Ventilátor chladicí kapaliny.	50
7	Elektrohydraulický posilovač řízení	50
8	ABS nebo TCS nebo ESP	25
9	Ventilátor chladiče	30
10	Ventilátor chladiče	5
11	ABS nebo TCS nebo ESP	40
13	Automatická převodovka	5
	Dodatečné elektrické vytápění	40

Schéma pojistek v motorovém prostoru (automatická převodovka)

Nr	Popis	Amp [A]
1	Dynamo	175
2	Interno	80
3	Dodatečné elektrické topení	60
4	ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Žhavicí svíčky	50
7	ESP	25
8	Ventilátor chladiče	30
9	Systém klimatizace	5
10	ABS	40
11	Centrální řídicí jednotka	5
12	Automatická převodovka	5
	Dodatečné elektrické topení	40

Škoda Roomster (2012) – schéma pojistkové skříňky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2013) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontaktní S.
2	Start/Stop
3	Sada směrovek; Nastavení průtoku světlometů.
4	Řídicí jednotka ABS
5	Benzínový motor: systém regulace rychlosti
6	Osvětlení couvání (manuální převodovka)
7	Zapalování
	Kontrolér motoru; Automatická převodovka.
8	Spínač brzdového pedálu; Ventilátor chladicí kapaliny.
9	Kontrola vytápění; Kontrolér klimatizace; asistence při parkování; Kontrolér osvětlení v zatáčce; Ventilátor chlazení.
10	Klimatizace
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Kontrolér automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení v zatáčce.
15	Systém radionavigace PDA
16	Elektronicky řízené posilování řízení
17	START – STOP – rádio
	Denní světla
18	Ohřívač zrcadla
19	Kontaktní S.
20	Alarm proti krádeži
21	Osvětlení couvání; Mlhová světla s funkcí „CORNER“.
22	Kontrola vytápění; Kontrolér klimatizace; Asistence při parkování; Mobilní telefon; Sada směrovek; Senzor úhlu řízení; ESP; Kontrolér napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení, zásuvka a zavazadlový prostor; Boční světla.
24	Centrální kontrolní jednotka vozidla
25	Vyhřívání sedadel
26	Stěrač zadního okna
27	Předběžná instalace telefonu
28	Benzínový motor: ventil AKF, regulační ventil.
29	Injekce; Čerpadlo vody.
30	Čerpadlo paliva
	Zapalování
	Tempomat; Provoz relé PTC.

31	Sonda lambda
32	Čerpadlo s vysokým tlakem; Ventil tlaku.
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru
	Čerpadlo vakuum
35	Napájení klíče zapalování
36	Hlavní světla
37	Mlhové světlo zadní
38	Mlhová světla
39	Ventilátor
40	Vyhřívané trysky na přední stěrače; Stěrače.
41	Nebylo přiřazeno
42	Vyhřívání zadního okna
43	Klakson
44	Stěrač čelního skla
45	Centrální řídicí modul pro systém pohodlí
46	Řídicí jednotka motoru
	Řídicí jednotka motoru
	Relé čerpadla paliva
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru.
48	ABS, START-STOP – DC/DC převodník ESP
49	Směrovky; Brzdová světla.
50	START-STOP – Infotainment s DC/DC převodníkem
	Rádio
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo – levá strana
	Elektrická posuvná střecha
54	START-STOP – sada ukazatelů
	Antivandalismus alarmový systém
55	Kontrolér automatické převodovky DSG
56	Systém čištění světlometů
	Parkovací světlo – pravá strana
57	Levý potkávací světlomet; Nastavení dosahu světlometů.
58	Potkávací světla na pravé straně
a) Pokud je motor již vypnutý, elektrický prvek připojený může vybít baterii.

Pojistková skříňka v motorovém prostoru (manuální převodovka, automatická převodovka DSG)

Č.	Popis
1	Alternátor
2	Nepřiřazeno
3	Vnitřní
4	Elektrické doplňkové vytápění
5	Vnitřní
6	Svíčky; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Elektrické doplňkové vytápění

Pojistková skříňka v motorovém prostoru (automatická převodovka)

Číslo	Popis
1	Generátor
2	Vnitřní
3	Elektrické doplňkové topení
4	ESP
5	Elektrohydraulický posilovač řízení
6	Žhavicí svíčky
7	ESP
8	Ventilátor chladiče
9	Systém klimatizace
10	ABS
11	Centrální řídicí modul
12	Automatická převodovka
	Elektrické doplňkové topení

Škoda Roomster (2013) – schéma pojistkové skříňky

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2013) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontaktní S.
2	START-STOP; Klimatizace.
3	Sada směrovek; Nastavení průtoku světlometů.
4	Řídicí jednotka ABS; Tlačítko START STOP.
5	Benzínový motor: systém regulace rychlosti
6	Světlo couvání (manuální převodovka)
7	Zapalování; Kontrolér motoru; Automatická převodovka.
8	Spínač brzdového pedálu; Spínač spojkového pedálu.
9	Ovládání vytápění; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení zatáček; Ventilátor chladiče; Trysky stěračů.
10	Systém stěračů a ostřikovačů čelního skla
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Kontrolér automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení zatáček.
15	Systém navigace PDA
16	Elektrohydraulický posilovač řízení
17	START-STOP (rádio); Denní světlo.
18	Ohřívač zrcadla
19	Kontaktní S.
20	Alarm
21	Světlo couvání; Mlhová světla s funkcí CORNER.
22	Ovládací prvky vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrovek; Senzor úhlu řízení; ESC; Řídicí jednotka napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světla.
24	Centrální řídicí jednotka
25	Ohřívače sedadel
26	Stěrač zadního okna
27	Předběžná instalace telefonu
28	Benzínový motor: ventil AKF, regulační klapka.

29	Vstřik; Čerpadlo chladicí kapaliny.
30	Čerpadlo paliva; Zapalování; Tempomat; Provoz relé PTC.
31	Lambdová sonda
32	Čerpadlo paliva s vysokým tlakem; Ventil tlaku.
33	Řídicí jednotka motoru
34	Kontrolér motoru; Čerpadlo vakuum.
35	Napájení klíče zapalování
36	Hlavní soubor
37	Zadní mlhové světlo; DC/DC převodník START-STOP.
38	Mlhová světla
39	Ventilátor na vytápění
40	Nepřiřazeno
41	Nepřiřazeno
42	Vytápění zadního okna
43	Klakson
44	Stěrače
45	Centrální kontrolní modul pro systém pohodlí
46	Kontrolér motoru; Čerpadlo paliva.
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru.
48	ABS; převodník START-STOP (DC/DC) ESP.
49	Směrovky; Brzdová světla.
50	Infotainment s převodníkem START-STOP (DC/DC); Rádio.
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo = levá strana; Elektricky ovládaná posuvná a sklopná střecha.
54	START-STOP (sada ukazatelů); Alarm.
55	Kontrolér automatické převodovky
56	Ostřikovače světlometů; Parkovací světla – pravá strana.
57	Levý potkávací světlomet; Nastavení dosahu světlometů.
58	Potkávací světlomety na pravé straně

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Generátor
2	Nepřiřazeno
3	Vnitřní
4	Přídavné elektrické topení
5	Vnitřní
6	Žhavicí svíčky; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí jednotka
13	Přídavné elektrické topení

Škoda Roomster (2014) – schéma pojistky

Rok výroby: 2014.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2014) je pojistka 47 v pojistkové skříňce v motorovém prostoru.

Pojistková skříňka v přístrojové desce

Č.	Popis
1	Kontakt S.
2	START-STOP; Klimatizace.
3	Sada směrovek; Nastavení průtoku světlometů.
4	Řídicí jednotka ABS; Tlačítko START STOP.
5	Benzínový motor: systém regulace rychlosti
6	Světlomet couvání (manuální převodovka)
7	Zapalování; Kontrolér motoru; Automatická převodovka.
8	Spínač pedálu brzdy; Spínač pedálu spojky.
9	Kontrola vytápění; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení zatáček; Ventilátor chladiče; Trysky stěračů.
10	Systém stěračů a ostřikovače čelního skla
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Kontrolér automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení zatáček.
15	Systém navigace PDA
16	Elektrohydraulický posilovač řízení
17	Napájení spínače světla
18	Ohřívač zrcadla
19	Kontakt S.
20	Alarm
21	Světlomet couvání; mlhová světla s funkcí CORNER.
22	Ovládací prvky vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrovek; Senzor úhlu řízení; ESC; Řídicí jednotka napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení, zásuvka a zavazadlový prostor; Boční světlomety.
24	Centrální řídicí jednotka
25	Ohřívače sedadel
26	Štětec zadního okna
27	Předběžná telefonní instalace
28	Benzínový motor: ventil AKF, regulační ventil.

29	Injekce, čerpadlo chladicí kapaliny
30	Čerpadlo paliva; Zapalování; Tempomat; Provoz relé PTC.
31	Sonda lambda
32	Čerpadlo paliva s vysokým tlakem; Ventil tlaku.
33	Jednotka řízení motoru
34	Kontrolér motoru, čerpadlo vakuum
35	Denní světla; Rádiové zařízení pro vozidla s funkcí START-STOP.
36	Hlavní svazek
37	Mlhové světlo vzadu; DC/DC převodník START-STOP
38	Mlhová světla
39	Ventilátor vzduchu na vytápění
40	Nepřiřazeno
41	Nepřiřazeno
42	Vytápění zadního okna
43	Klakson
44	Stěrače
45	Centrální kontrolér pro systém pohodlí
46	Kontrolér motoru, čerpadlo paliva
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru
48	ABS; Provozní převodník START-STOP (DC/DC); ESP.
49	Směrovky, brzdová světla
50	Infotainment s převodníkem START-STOP (DC/DC); Rádiové zařízení.
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo = levá strana; Elektricky posuvná a sklopná střecha.
54	START-STOP (soubor ukazatelů); Alarm.
55	Kontrolér automatické převodovky
56	Ostřikovač světlometů; Parkovací světla – pravá strana.
57	Levý potkávací světlomet; Nastavení dosahu světlometů.
58	Pravé potkávací světlomety

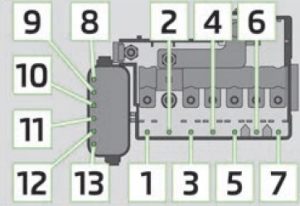

Schéma pojistek v motorovém prostoru

Číslo	Popis
1	Alternátor
2	Nepřiřazeno
3	Vnitřní
4	Dodatečné elektrické topení
5	Vnitřní
6	Žhavicí svíčky; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Dodatečné elektrické topení

Škoda Roomster (2015) – schéma pojistkové skříňky

Rok výroby: 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Roomster (2015) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontakt S.
2	START-STOP; Klimatizace.
3	Přístroj indikátorů; Nastavení úhlu světlometů.
4	Řídicí jednotka ABS; Tlačítko START STOP.
5	Benzínový motor: systém regulace rychlosti.
6	Světlo couvání (manuální převodovka).
7	Zapalování; Kontrolér motoru; Automatická převodovka.
8	Spínač pedálu brzdy; Spínač pedálu spojky.
9	Kontrola vytápění; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení v zatáčce; Ventilátor chladiče; Trysky na mytí skel.
10	Systém stěračů a ostřikovačů čelního skla
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Kontrolér automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení v zatáčce.
15	Systém navigace PDA
16	Elektrohydraulický posilovač řízení
17	Napájení spínače světla
18	Ohřívač zrcadla
19	Kontakt S.
20	Alarm
21	Žárovka couvání; Mlhová světla s funkcí CORNER.
22	Prvky ovládání vytápění; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Přístroj indikátorů; Senzor úhlu otáčení; ESC; Řídicí jednotka napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení; Zásuvka a zavazadlový prostor; Boční světla.
24	Centrální řídicí jednotka
25	Ohřívače sedadel
26	Stěrač zadního okna
27	Předběžná telefonická instalace
28	Benzínový motor: ventil AKF, regulační ventil.

29	Vstřik; Čerpadlo chladicí kapaliny.
30	Čerpadlo paliva; Zapalování; Tempomat; Provoz relé PTC.
31	Sonda lambda
32	Čerpadlo paliva s vysokým tlakem; Ventil tlaku.
33	Řídicí jednotka motoru
34	Kontrolér motoru; Čerpadlo vakuum.
35	Denní/noční světla/rádio pro vozidla s funkcí START-STOP
36	Hlavní svazek
37	Zadní mlhové světlo; DC/DC převodník START-STOP.
38	Mlhové světlomety
39	Ventilátor vzduchu na vytápění
40	Nepřiřazeno
41	Nepřiřazeno
42	Vytápění zadního okna
43	Klakson
44	Stěrač
45	Centrální kontrolní jednotka pro systém komfortu
46	Kontrolér motoru, čerpadlo paliva
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru
48	ABS; Převodník START-STOP (DC/DC); ESP.
49	Směrovky, brzdová světla
50	Infotainment s převodníkem START-STOP (DC/DC); Rádio.
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo = levá strana; Elektricky ovládaná posuvná a sklopná střecha.
54	START-STOP (přístroj směrovek); Alarm,
55	Kontrolér automatické převodovky
56	Stříkací trysky světlometů; Parkovací světlo – pravá strana.
57	Levý potkávací světlomet; Nastavení úhlu světlometů.
58	Potkávací světlomety na pravé straně

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Generátor
2	Nepřiřazeno
3	Vnitřní
4	Dodatečné elektrické topení
5	Vnitřní
6	Zapalovací svíčka; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Dodatečné elektrické topení

O Škoda Roomster (2006-2015)

Škoda Roomster, vyráběná v letech 2006 až 2015, je kompaktní MPV, které kombinuje praktičnost s jedinečným designem. Tento model je známý svou prostorností a flexibilním interiérem, který umožňuje pohodlné cestování pro rodiny i jednotlivce. Roomster byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízely vyvážený výkon a efektivní spotřebu paliva. Díky svému charakteristickému vzhledu a funkčním vlastnostem si Roomster získal oblibu mezi řidiči, kteří hledají spolehlivé a praktické vozidlo.

Schéma pojistkové skříňky Škoda Roomster

Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Roomster, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vašeho vozidla.
