Škoda Rapid (2012 – 2013) – schéma pojistkové skříňky

Rok výroby: 2012, 2013

Poistková skrinka v prístrojovej doske

Číslo	Spotrebiteľ
Vráťte LEN preložený text — žiadne vysvetlenia, žiadne citáty.	Kontaktný S.
2)	ZAČÍT KONEC
3)	Sada směrových světel, nastavení intenzity světlometů, telefon, snímač hladiny oleje
Ahoj, Ahoj,	Elektronická řídicí jednotka pro ABS / ESC
5	Benzínový motor: systém regulácie rýchlosti
6	Světlo couvání (manuální převodovka)
Slovensko-český preklad Slovensko-český překlad	Zapaľovanie, riádiaca jednotka motora, automatická prevodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chlazení motoru
9	Provozní kontrola topení, elektronická řídicí jednotka klimatizace, kontrola parkovací vzdálenosti, ovládání oken, ventilátor chlazení motoru, trysky ostřikovače
10	DC-DC konvertor
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Elektronický regulátor automatické převodovky, páka automatickej prevodovky
14	Svetlá a viditeľnosťSvětla a viditelnost
Slovensko je krajina v strednej Európe.	Nedelené
16	Posilňovač riadenia, tachometer, riadiaca jednotka motora
17	Rádio (START-STOP), oddělená denní světla
18	Ohrievač zrkadla
19	Vstup kľúča zapaľovaniaVstup klíče zapalování
20	Řídicí jednotka motoru, elektronická riadiaca jednotka palivového čerpadla, palivové čerpadlo
21	Světlo zpátečky (automatická převodovka), mlhová světla s funkcí ROH
22	Ovládací prvky topení, elektronický regulátor klimatizačního systému, telefon, sada směrových světel, snímač úhlu řízení, multifunkční volant, blokování odnímatelného klíče
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor, boční světla
24	Centrální řídicí jednotka
25	Nedelené
26	Stěrač zadního okna
27	Nedelené
28	Benzínový motor: výfukový ventil, PTC ohřívač

29	Vstřikování, čerpadlo chladicí kapaliny
30	Palivové čerpadlo, zapalovací systém, tempomat
31	Lambda sonda
32	Vysokotlaké palivové čerpadlo, regulační ventil
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru, vakuové čerpadlo
35	Osvětlení spínače, osvětlení registrační značky, parkovací světlo, systém mytí světlometů
36	Hlavní soubor
37	Zadní mlhové světlo, DC-DC převodník
38	Mlhová světla
39	Ventilátor vzduchu na vytápění
40	Nedelené
41	Vyhřívaná přední sedadla
42	Vyhrievanie zadného oknaZadní vyhřívané okno
43	Klaksón
44	Stierače
45	Zamykání zavazadlového prostoru, centrální zamykání
46	Alarm
47	Zapaľovač, zásuvka v batožinovom priestore
48	ABS
49	Smerovky, brzdové svetláSměrová světla, brzdová světla
50	DC-DC převodník, rádio
51	Elektrická okna (okno řidiče a zadní levé okno)
52	Elektrická okna (přední okno spolujezdce a zadní pravé okno)
53	Stierače čelného skla
54	Sada ukazatelů START-STOP, modul volantu, multifunkční volant
55	Řídicí jednotka pro automatickou převodovku
56	Systém čištění světlometů
57	Světla na tlumené světlo na levé straně
58	Světla na tlumené světlo na pravé straně

Pojistková skříňka v motorovém prostoru

Číslo	Spotrebiteľ
Vráťte LEN preložený text — žiadne vysvetlenia, žiadne citáty.	Generátor
2)	Nedelené
3)	Interiér vozidla (varianta 1)
	Napájení pro pojistkovou skříňku (varianta 2)
Ahoj, ako sa máš?	Elektrický pomocný ohřívač (varianta 1)
	Interiér vozidla (varianta 2)
5	Vnútro
6	Ventilátor chlazení motoru, řídicí jednotka skupiny předehřevu
Vráťte sa iba preložený text – žiadne vysvetlenia, žiadne úvodzovky.	Elektrohydraulický posilovač řízení
8	ABS
9	Ventilátor chladiča
10	Automatická převodovka
11	ABS
12	Centrální řídicí modul
13	Elektrický systém pomocného vytápění

Škoda Rapid (2014) – schéma pojistek

Rok výroby: 2014

Pojistková skříňka v přístrojové desce

Číslo	Spotřebič
1	Kontakt S.
2)	START STOP
3)	Sada směrových světel, nastavení průtoku světlometů, telefon, senzor hladiny oleje, diagnostický port
4	Řídicí jednotka ABS / ESC, pás senzor úhlu řízení se spínači
5	Benzínový motor: systém řízení rychlosti
6	Světlo zpátečky (manuální převodovka)
7	Zapalování, řídicí jednotka motoru, automatická převodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chlazení motoru
9	Provozní kontrola topení, elektronická řídicí jednotka klimatizace, kontrola parkovací vzdálenosti, ovládání oken, ventilátor chlazení motoru, trysky ostřikovačů
10	DC-DC měnič
11	Nastavení zrcátka
12	Řídicí jednotka pro detekci přívěsu
13	Elektronický ovladač automatické převodovky, páka automatické převodovky
14	Kontrola paprsku světlometů
15	Nepřiřazeno
16	Posilovač řízení, senzor rychlosti, řídicí jednotka motoru, řídicí jednotka palivového čerpadla
17	Denní světla / rádio pro vozidla se START-STOP
18	Ohřívač zrcátka
19	Vstup klíče zapalování
20	Řídicí jednotka motoru, elektronická řídicí jednotka palivového čerpadla, palivové čerpadlo
21	Světlo zpátečky (automatická převodovka), mlhová světla s funkcí ROH
22	Ovládací prvky topení, elektronická řídicí jednotka klimatizace, telefon, sada směrových světel, senzor úhlu řízení, multifunkční volant, zámek pro vyjmutí klíče z přístrojové desky, diagnostický port
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor, boční světla
24	Centrální řídicí jednotka
25	Nepřiřazeno
26	Stěrač zadního okna
27	Nepřiřazeno
28	Benzínový motor: výfukový ventil, PTC ohřívač

29	Vstřikování, čerpadlo chladicí kapaliny
30	Čerpadlo paliva, systém zapalování, tempomat
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakem, regulační ventil
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru, vakuové čerpadlo
35	Osvětlení spínače, osvětlení registrační značky, parkovací světlo
36	Hlavní svazek
37	Zadní mlhové světlo, DC-DC převodník
38	Mlhová světla
39	Ventilátor vzduchu pro topení
40	Nepřiřazeno
41	Vyhřívaná přední sedadla
42	Vyhřívání zadního skla
43	Klakson
44	Stěrače
45	Uzavření zavazadlového prostoru, centrální zamykání
46	Alarm
47	Zapalovač, zásuvka v zavazadlovém prostoru
48	ABS
49	Směrová světla, brzdová světla
50	DC-DC převodník, rádio
51	Elektrická okna (okno řidiče a zadní levé okno)
52	Elektrická okna (přední okno spolujezdce a zadní pravé okno)
53	Stěrače čelního skla
54	Sada ukazatelů START-STOP, modul volantu, multifunkční volant
55	Řídicí jednotka pro automatickou převodovku
56	Systém čištění světlometů
57	Přední potkávací světla na levé straně
58	Přední potkávací světla na pravé straně

Pojistková skříňka v motorovém prostoru

Číslo	Spotřebič
1	Generátor
2)	Nepřiřazeno (verze 1), elektrický přídavný ohřívač (verze 2)
3)	Vnitřek (verze 1)
	Napájení pro pojistkovou skříňku (verze 2)
4	Elektrické přídavné topení (verze 1)
	Vnitřek (verze 2)
5	Vnitřek
6	Ventilátor chlazení motoru, řídicí jednotka skupiny přídavného topení
7	Elektrohydraulický posilovač řízení
8	ABS
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS
12	Centrální řídicí modul
13	Systém elektrického přídavného topení

Škoda Rapid (2014) – schéma pojistek

Rok výroby: 2014

Pojistková skříňka v přístrojové desce

Číslo	Spotřebič
1	Kontakt S.
2)	START STOP
3)	Sada směrových světel, nastavení průtoku světlometů, telefon, senzor hladiny oleje, diagnostický port
4	Řídicí jednotka ABS / ESC, pás senzor úhlu řízení se spínači
5	Benzínový motor: systém řízení rychlosti
6	Osvětlení zpátečky (manuální převodovka)
7	Zapalování, řídicí jednotka motoru, automatická převodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chlazení motoru
9	Provozní kontrola vytápění, elektronická řídicí jednotka klimatizace, kontrola parkovací vzdálenosti, ovládání oken, ventilátor chlazení motoru, trysky pro mytí
10	DC-DC převodník
11	Nastavení zrcátka
12	Řídicí jednotka pro detekci přívěsu
13	Elektronický ovladač automatické převodovky, páka automatické převodovky
14	Kontrola svazku světlometů
15	Nepřiřazeno
16	Posilovač řízení, senzor rychlosti, řídicí jednotka motoru, řídicí jednotka čerpadla paliva
17	Denní světla / rádio pro vozidla se START-STOP
18	Ohřívač zrcátka
19	Vstup klíče zapalování
20	Řídicí jednotka motoru, elektronická řídicí jednotka čerpadla paliva, čerpadlo paliva
21	Osvětlení zpátečky (automatická převodovka), mlhová světla s funkcí ROH
22	Ovládací prvky vytápění, elektronická řídicí jednotka klimatizace, telefon, sada směrových světel, senzor úhlu řízení, multifunkční volant, blokování pro vyjmutí klíče z přístrojové desky, diagnostický port
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor, boční světla
24	Centrální řídicí jednotka
25	Nepřiřazeno
26	Stěrač zadního okna
27	Nepřiřazeno
28	Benzínový motor: výfukový ventil, PTC ohřívač

29	Vstřikování, čerpadlo chladiva
30	Čerpadlo paliva, zapalovací systém, tempomat
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakem, tlakový ventil
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru, vakuové čerpadlo
35	Osvětlení spínače, osvětlení registrační značky, parkovací světlo
36	Hlavní svazek
37	Zadní mlhové světlo, DC-DC převodník
38	Mlhová světla
39	Ventilátor vzduchu pro vytápění
40	Nepřiřazeno
41	Vyhřívaná přední sedadla
42	Vyhřívání zadního skla
43	Klakson
44	Stěrače
45	Zamknutí zavazadlového prostoru, centrální zamykání
46	Alarm
47	Zapalovač, zásuvka v zavazadlovém prostoru
48	ABS
49	Směrová světla, brzdová světla
50	DC-DC převodník, rádio
51	Elektrická okna (okno řidiče a levé zadní okno)
52	Elektrická okna (přední okno pasažéra a pravé zadní okno)
53	Stěrače čelního skla
54	Set indikátorů START-STOP, modul volantu, multifunkční volant
55	Řídicí jednotka pro automatickou převodovku
56	Systém čištění světlometů
57	Přední potkávací světla na levé straně
58	Přední potkávací světla na pravé straně

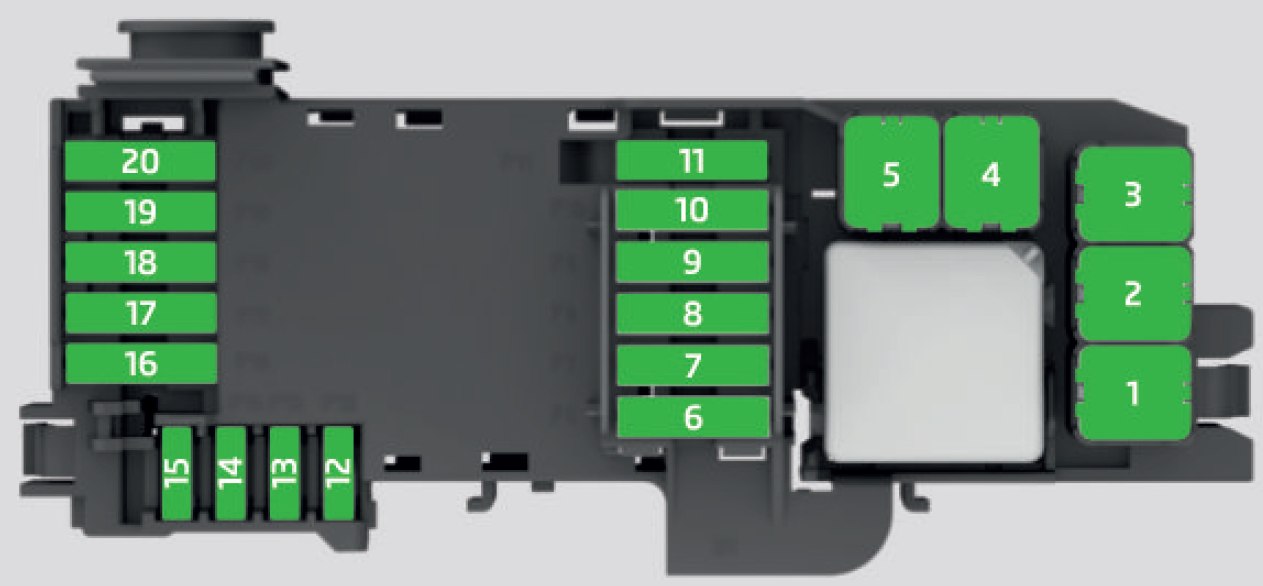

Pojistková skříňka v motorovém prostoru

Číslo	Spotřebič
1	Generátor
2)	Nepřiřazeno (verze 1), elektrický přídavný ohřívač (verze 2)
3)	Vnitřní (verze 1)
	Napájení pro pojistkovou skříňku (verze 2)
4	Elektrické vytápění navíc (verze 1)
	Vnitřní (verze 2)
5	Vnitřní
6	Ventilátor chlazení motoru, řídicí jednotka skupiny přídavného vytápění
7	Elektrohydraulické posilovač řízení
8	ABS
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS
12	Centrální řídicí jednotka
13	Systém elektrického přídavného vytápění

Škoda Rapid (2015) – schéma pojistek

Rok výroby: 2015

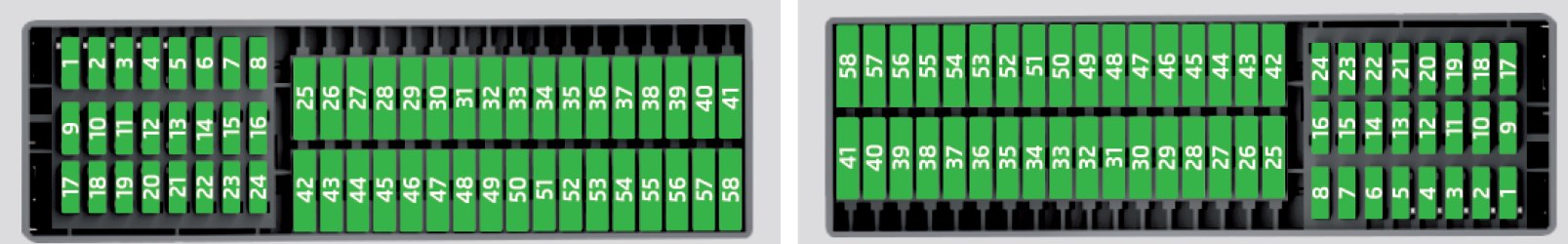

Pojistková skříňka v přístrojové desce

Číslo	Popis
1	Kontakt S.
2)	ZAČÍT KONEC
3)	Sada směrových světel, regulace osvětlení světlometů, telefon, senzor hladiny oleje, diagnostický port, zrcátko zpětného pohledu s automatickým ztmavením
4	Řídicí jednotka pro ABS / ESC, pás senzor úhlu řízení se spínači
5	Benzínový motor: systém řízení rychlosti
6	Světlo zpátečky (manuální převodovka)
7	Zapalování, řídicí jednotka motoru, automatická převodovka
8	Spínač brzdového pedálu, spínač spojky, ventilátor chlazení motoru
9	Provozní kontrola pro vytápění, elektronická řídicí jednotka klimatizace, kontrola parkovací vzdálenosti, ovládání oken, ventilátor chlazení motoru, trysky pro mytí skla
10	DC-DC měnič
11	Regulace zrcátka
12	Řídicí jednotka pro detekci přívěsu
13	Elektronická řídicí jednotka automatické převodovky, páka automatické převodovky
14	Kontrola paprsku světlometů
15	Nepřiřazeno
16	Posilovač řízení, senzor rychlosti, řídicí jednotka motoru, řídicí jednotka palivového čerpadla
17	Denní světla / rádio pro vozidla se START-STOP
18	Ohřívač zrcátka
19	Vstup klíče zapalování
20	Řídicí jednotka motoru, elektronická řídicí jednotka palivového čerpadla, palivové čerpadlo
21	Světlo zpátečky (automatická převodovka), mlhová světla s funkcí ROH
22	Ovládací prvky vytápění, elektronická řídicí jednotka klimatizace, telefon, sada směrových světel, senzor úhlu řízení, multifunkční volant, zámek pro vyjmutí klíče, diagnostický port, senzor deště
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor, boční světla
24	Centrální řídicí jednotka
25	Spínač světel
26	Stěrač zadního okna
27	Ovládací páka pod volantem
28	Benzínový motor: výfukový ventil, PTC ohřívač

29	Vstřikování, čerpadlo chladicí kapaliny
30	Čerpadlo paliva, zapalovací systém, tempomat
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakem, ventil pro kontrolu tlaku paliva
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru, vakuové čerpadlo
35	Osvětlení spínače, osvětlení registrační značky, parkovací světlo
36	Mlhová světla, spínač světel
37	Zadní mlhové světlo, DC-DC převodník
38	Mlhová světla
39	Ventilátor vzduchu pro topení
40	Nepřiřazeno
41	Vyhřívaná přední sedadla
42	Vyhřívání zadního skla
43	Klakson
44	Stěrače
45	Zamknutí zavazadlového prostoru, centrální zamykání
46	Alarm
47	Zapalovač
48	ABS
49	Směrová světla, brzdová světla
50	DC-DC převodník, rádio
51	Elektrická okna (okno řidiče a zadní levé okno)
52	Elektrická okna (přední okno pasažéra a zadní pravé okno)
53	Stěrače čelního skla
54	Sada indikátorů START-STOP, modul volantu, multifunkční volant
55	Řídicí jednotka pro automatickou převodovku
56	Systém čištění světlometů
57	Přední, zadní světlomety
58	Přední, zadní světlomety

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	ABS
2)	Ventilátor chladiče
3)	Automatická převodovka
4	ABS
5	Řídicí jednotka
6	Systém elektrického vytápění

Škoda Rapid (2016) – schéma pojistek

Rok výroby: 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Rapid Spaceback (2016) je pojistka 44 v pojistkové skříňce na panelu přístrojové desky.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Světlomet levý
2)	Systém centrálního zamykání
3)	Relé startování
4	Světlomet pravý
5	Ovládání oken – modul řízení
6	Řídicí jednotka – vnitřní osvětlení
7	Klakson
8	Tažný hák – světlo levé
9	Ovládací páka pod volantem; Modul motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); Páka převodovky automatické převodovky (pouze bez KESSY); ESC (pouze bez KESSY); Výbava pro tažení (pouze bez KESSY); Posilovač řízení (pouze bez KESSY).
10	Ovládání oken – zadní levé
11	Systém čištění světlometů
12	Rádio, navigační displej
13	Příprava na taxi
14	Ovládací páka pod volantem; Spínač světel; Zámek pro vyjmutí klíče z přístrojové desky (automatická převodovka); Směrová světla; SmartGate; Senzor deště.
15	Klimatizace; Páka převodovky automatické převodovky; Diagnostický terminál.
16	Sada ukazatelů
17	Systém alarmu; Klakson.
18	Není přiděleno
19	Není přiděleno
20	Není přiděleno
21	Není přiděleno
22	Systém stěračů předních a zadních
23	Přední sedadla vyhřívaná
24	Ventilátor systému klimatizace, topení.
25	Není přiděleno
26	Spínač vyhřívání předních sedadel
27	Stěrač zadní
28	Není přiděleno
29	Airbag

30	Elektrická okna; Spínače světel; Spínače světel zpátečky; Klimatizace; Parkovací asistent; Vnější zrcátko; Napájení pro panel centrálního ovládání; Napájení pro panel bočních ovládacích prvků; Vnitřní zrcátko.
31	Čerpadlo paliva; Ventilátor chladiče; Tempomat; Cívka relé stěračů předních a zadních.
32	Diagnostický terminál; Kontrola průtoku světel; Ovládací páka pod volantem; Vnitřní osvětlení.
33	Cívka relé startování; Spínač brzdového pedálu.
34	Ohřívané trysky stěrače předního
35	Nepřiřazeno
36	Nepřiřazeno
37	Radar
38	Nepřiřazeno
39	Přídavný elektrický topný systém
40	Nepřiřazeno
41	Vytápění zadního okna
42	Ovládání oken – přední pasažér
43	Tažné zařízení – kontakt v zásuvce
44	Zapalovač cigaret; Zásuvka napájení 12 V.
45	Ovládání oken – zadní pravé
46	Ostřikovač předního a zadního okna; Ovládací páka pod volantem.
47	Tažné zařízení – kontakt v zásuvce
48	Tažné zařízení – pravé světlo
49	Čerpadlo paliva
50	Rádio
51	Vytápění vnějšího zrcátka
52	KESSY
53	Blokování řízení (KESSY)
54	ABS nebo ESC
55	Nepřiřazeno
56	Nepřiřazeno
57	Nepřiřazeno
58	Nepřiřazeno
59	Nepřiřazeno

Schéma pojistek v motorovém prostoru

Č.	Popis
1	Ventilátor chladiče
2)	Systém žhavicích svíček
3)	ABS nebo ESC
4	Elektrické doplňkové topení – obvod 2
5	Elektrické doplňkové topení – obvod 3
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Stěrače
9	Řídicí jednotka; Modul dat baterie.

10	ABS nebo ESC
11	Nepřiřazeno
12	Části motoru
13	Spínač brzdového pedálu
14	Elementy motoru; Cívka relé čerpadla paliva; Ventilátor chladiče; Čerpadlo chlazení.
15	Řídicí jednotka motoru
16	Startování
17	Řídicí jednotka motoru
18	Elementy motoru; Cívky relé elektrického vytápění.
19	Lambda sonda
20	Systém žhavicích svíček; Vytápění ventilace základny motoru.

Škoda Rapid (2017) – schéma pojistek

Rok výroby: 2017

Pojistková skříňka v přístrojové desce

Číslo	Spotřebič
1	Světlo – levé
2)	Centrální zamykání, stěrač přední a zadní (pouze s KESSY nebo vyhřívaným čelním sklem)
3)	Zapalování
4	Světlo – pravé
5	Ovládání oken – modul řízení
6	Vnitřní osvětlení
7	Klakson
8	Tažné zařízení – levé světlo
9	Ovládací páka pod volantem, modul motoru (pouze bez KESSY), automatická převodovka (pouze bez KESSY), ESC (pouze bez KESSY), vybavení pro tažení (pouze bez KESSY), posilovač řízení (pouze bez KESSY)
10	Ovládání oken – levé zadní
11	Systém čištění světlometů
12	Displej audio-navigačního systému
13	Multifunkční jednotka pro taxi vozidla
14	Ovládací páka pod volantem, spínač světel, blokování vyjmutí klíče (automatická převodovka), směrová světla, SmartGate, senzor deště, kamera pro couvání
15	Klimatizace, automatická převodovka, diagnostický port, vyhřívané čelní sklo
16	Měřicí přístroj, připojení k upozornění
17	Alarm proti krádeži, klakson
18	Vyhřívání zadních sedadel
19	Nebylo přiděleno
20	Nebylo přiděleno
21	Nebylo přiděleno
22	Systém stěračů předních a zadních (bez KESSY nebo bez vyhřívaného čelního skla)
23	Vyhřívaná přední sedadla
24	Ventilátor klimatizačního systému, topení
25	Nebylo přiděleno
26	Vyhřívaná přední sedadla
27	Zadní stěrač
28	Nebylo přiděleno
29	Airbag

30	Elektrická okna, spínače světel zpátečky, klimatizace, asistent parkování, nastavení vnějších zrcátek, napájení pro lištu centrálních tlačítek, napájení pro lištu bočních tlačítek, zrcátko zpětného pohledu
31	Čerpadlo paliva, ventilátor chladiče, tempomat, přední a zadní stěrač, spínač světel
32	Diagnostický port, nastavení intenzity světel, ovládací páka pod volantem, vnitřní osvětlení, stabilizátor napětí pro taxi vozidla
33	Startování motoru, spínač brzdového pedálu
34	Vyhřívané trysky předního stěrače
35	Nebylo přiděleno
36	Nebylo přiděleno
37	Radar
38	Nebylo přiděleno
39	Přídavný elektrický topný systém
40	Nebylo přiděleno
41	Vyhřívání zadního okna
42	Ovládání oken – přední cestující
43	Tažné zařízení – kontakt v zásuvce
44	Zapalovač, zásuvka 12 V uvnitř, zásuvka 12 V v zavazadlovém prostoru
45	Ovládání oken – pravé zadní
46	Přední a zadní stěrač, ovládací páka pod volantem
47	Tažné zařízení – elektrická zásuvka
48	Tažné zařízení – pravé světlo
49	Čerpadlo paliva
50	Infotainment
51	Vyhřívání vnějšího zrcátka
52	KESSY
53	Blokování řízení (KESSY)
54	ABS nebo ESC
55	Nebylo přiděleno
56	Nebylo přiděleno
57	Nebylo přiděleno
58	Vyhřívání zadních sedadel
59	Nebylo přiděleno

Pojistková skříňka v motorovém prostoru

Číslo	Spotřebič
1	Ventilátor chladiče
2)	Systém zapalovacích svíček
3)	ABS nebo ESC
4	Elektrické vytápění, vyhřívané čelní sklo
5	Elektrické vytápění, vyhřívané čelní sklo
6	Automatická převodovka
7	Systém řízení motoru
8	Stěrače
9	Modul dat baterie

10	ABS nebo ESC
11	Není přiděleno
12	Vstřikovače, ventil pro dávkování paliva, ventil pro kontrolu tlaku paliva
13	Spínač brzdového pedálu
14	Čerpadlo paliva, ventilátor chladiče, čerpadlo chlazení
15	Systém řízení motoru, stabilizátor napětí pro taxi vozidla
16	Motorek startování
17	Systém řízení motoru
18	Elektrický ohřívač, ventil sběrného potrubí, regulátor přeplňování, teplota oleje, ventil pro filtr s aktivním uhlím, ventil pro kontrolu tlaku oleje
19	Lambda sonda
20	Systém zapalovacích svíček, ohřívač ventilace bloku motoru

Schéma pojistek a relé – Škoda Rapid

Vztahuje se na vozidla vyrobená v letech:

2018, 2019.

Pojistka 44 v pojistkové skříňce je zodpovědná za zapalovač cigaret (zásuvky pro napájení) v Škoda Rapid.

Barva pojistky	Ampér [A]
světle hnědá	5
tmavě hnědá	7,5
červená	10
modrá	15
žlutá	20
bílá	25
zelená	30
oranžová	40

Schéma pojistek v přístrojové desce

Vozy s volantem na levé a pravé straně

Číslo	Popis
Číslo	Popis
1	Světlo – levé
2	Centrální zamykání; Ostřikovač předního a zadního okna (pouze s KESSY nebo vyhřívaným čelním sklem).
3	Nastartování
4	Světlo – pravé
5	Elektrická okna – řidič
6	Vnitřní osvětlení
7	Klakson
8	Tažné zařízení
9	Ovládací páka pod volantem; Kontrola motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); ESC (pouze bez KESSY); Tažné zařízení (pouze bez KESSY); Posilovač řízení (pouze bez KESSY).
10	Elektrická okna – zadní levé
11	Systém čištění světlometů
12	Informační a zábavní displej
13	2018: Multifunkční zařízení pro taxi vozidla; 2019: Nepřiřazeno.
14	Ovládací páka pod volantem; Spínač světel; Zámek pro vyjmutí klíče z přístrojové desky (automatická převodovka); Směrová světla; Senzor deště; Kamera pro couvání.
15	Klimatizace; Automatická převodovka; Diagnostické rozhraní; Vyhřívané čelní sklo.
16	Přístrojová deska; Připojení alarmu.
17	Alarm proti krádeži; Klakson.
18	Vyhřívání zadních sedadel
19	Nepřiřazeno
20	Nepřiřazeno
21	Nepřiřazeno
22	Ostřikovač předního a zadního okna (bez KESSY nebo bez vyhřívaného čelního skla)
23	Vyhřívaná přední sedadla
24	Ventilátor pro klimatizaci, vytápění
25	Nepřiřazeno
26	Vyhřívaná přední sedadla
27	Zadní stěrač
28	Nepřiřazeno
29	Airbag

Číslo	Popis
30	Elektrická okna; Spínače světel zpátečky; Systém klimatizace; Parkovací asistent; Nastavení vnějších zrcátek; Napájení panelu centrálního ovládání; Napájení panelu bočního ovládání; Vnitřní zrcátko; Spínač nouzových světel.
31	Čerpadlo paliva; Ventilátor chladiče; Tempomat; Přední a zadní ostřikovače; Spínač světla.
32	Diagnostické rozhraní; Nastavení světlometů; Páka ovládání pod volantem; Stabilizátor napětí pro taxi.
33	Startování motoru; Spínač brzdového pedálu.
34	Vyhřívané trysky pro přední stěrače
35	Nepřiřazeno
36	Funkce nabíjení USB
37	Radar
38	Nepřiřazeno
39	2018: Systém elektrického vyhřívání; 2019: Nepřiřazeno.
40	Nepřiřazeno
41	Vyhřívání zadního okna
42	Elektrická okna – přední pasažér
43	Tažné zařízení
44	Zapalovač cigaret; Zásuvky 12 V uvnitř; Zásuvky 12 V v zavazadlovém prostoru.
45	Elektrická okna – zadní pravé
46	Přední a zadní ostřikovače; Páka ovládání pod volantem.
47	Tažné zařízení
48	Tažné zařízení
49	Čerpadlo paliva
50	Inforozrywka
51	Vyhřívání vnějšího zrcátka
52	KESSY
53	Blokování řízení (KESSY)
54	ABS nebo ESC
55	Nepřiřazeno
56	Nepřiřazeno
57	Nepřiřazeno
58	Vyhřívání zadních sedadel
59	Nepřiřazeno

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Popis
Číslo	Popis
1	Ventilátor chladiče
2	2018: Systém žhavicích svíček; 2019: Není přiděleno.
3	ABS nebo ESC
4	2018: Doplňkové elektrické topení, vyhřívané čelní sklo; 2019: Vyhřívané čelní sklo.
5	2018: Doplňkové elektrické topení, vyhřívané čelní sklo; 2019: Vyhřívané čelní sklo.
6	Automatická převodovka
7	Systém řízení motoru
8	Stěrače
9	Modul údajů baterie

Číslo	Popis
10	ABS nebo ESC
11	Není přiděleno
12	2018: Vstřikovače, ventil paliva, ventil pro kontrolu tlaku paliva; 2019: Vstřikovače, ventil paliva, ventil pro kontrolu tlaku paliva, komponenty motoru.
13	Spínač brzdového pedálu
14	2018: Čerpadlo paliva, ventilátor chladiče, čerpadlo chladiče, čerpadlo chladiče; 2019: Čerpadlo paliva, ventilátor chladiče, čerpadlo chladiče, komponenty motoru.
15	Systém řízení motoru; Stabilizátor napětí pro taxi.
16	Startování
17	Systém řízení motoru
18	2018: Elektrický ohřívač, ventil sběrného potrubí, regulátor přeplňování, teplota oleje, ventil uhlíkového filtru, ventil pro kontrolu tlaku oleje; 2019: Ventil sběrného potrubí, ventil pro odvod, teplota oleje, ventil uhlíkového filtru, ventil pro kontrolu tlaku oleje, komponenty motoru.
19	Lambda sonda
20	2018: Systém předehřívacích svíček, ohřívač bloku; 2019: Zapalovací cívky, komponenty motoru.

Schéma pojistek a relé – Škoda Rapid

Týká se vozidel vyrobených v letech:

2020.

Pojistková skříňka v přístrojové desce

Vozidla s volantem nalevo a napravo

Číslo	Popis
Číslo	Popis
1	Osvětlení vozidla – levá strana
2	Centrální zamykání, stěrače přední a zadní (pouze s KESSY nebo s vyhříváním čelního skla)
3	Nastartování
4	Osvětlení vozidla – pravá strana
5	ovládání oken – řidič
6	Kontrolér BCM
7	klakson
8	datová sběrnice
9	KESSY, ovládací páka pod volantem, nastartování
10	ovládání oken – zadní levé
11	vyhřívání volantu
12	USB přední
13	Odemknutí zavazadlového prostoru
14	Ovládací páka pod volantem, spínač světel, blokování vyjmutí klíče pro nastartování (automatická převodovka), diagnostický konektor, světelný signál, senzor deště, senzor světla, kamera pro couvání
15	Klimatizace, automatická převodovka, vyhřívání čelního skla, diagnostický konektor
16	přístrojová deska, nouzové číslo
17	Systém upozornění, klakson
18	vyhřívání zadních sedadel
19	Osvětlení vozidla – levá strana
20	Rezerva
21	Rezerva
22	stěrače přední a zadní (bez KESSY / bez vyhřívání čelního skla)
23	vyhřívání předních sedadel
24	Klimatizace/ vytápění
25	Rezerva
26	vyhřívání předních sedadel
27	stěrač zadní
28	Rezerva
29	Airbag

Číslo	Popis
30	Spínač světel zpátečky, elektrická okna, nastavení zrcátek, spínač nouzových světel, klimatizace, asistent parkování
31	Čerpadlo paliva, ventilátor chladiče, spínač světel, páka pod volantem
32	Diagnostický konektor, nastavení světlometů, ovládací páka pod volantem
33	Spínač brzdového pedálu, startování motoru
34	Vyhřívání trysek stěračů vpředu
35	Intermitentní spínač systému stěračů
36	USB vzadu
37	radar
38	Rezerva
39	Rezerva
40	datová sběrnice
41	Vyhřívání zadního skla
42	elektrické ovládání oken – pasažér
43	LED světlomety vozidla – pravá strana
44	zapalovač cigaret, zásuvka 12 V
45	elektrické ovládání oken – pravé zadní
46	stěrače vpředu a vzadu, ovládací páka pod volantem
47	Rezerva
48	Rezerva
49	Čerpadlo paliva
50	infotainment zařízení
51	vyhřívání vnějších zrcátek
52	KESSY (systém centrálního zamykání a startování bez klíče)
53	Zamknutí sloupku řízení (vozidlo s KESSY)
54	ESC
55	Rezerva
56	datová sběrnice
57	datová sběrnice
58	vyhřívání zadních sedadel
59	Rezerva

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Ventilátor chladiče
2	Rezerva
3	Systém asistence ESC
4	Vyhřívání čelního skla
5	Vyhřívání čelního skla
6	Automatická převodovka
7
