Škoda Fabia III (2020-2021) – pojistková skříňka
Schéma pojistek a relé – Škoda Fabia III
Týká se vozidel vyrobených v letech:
2020.
Za zapalovač cigaret (elektrické zásuvky) ve voze Škoda Fabia jsou zodpovědné pojistky 13 (zásuvka 12 voltů v zavazadlovém prostoru) a 44 (zapalovač cigaret, napájecí zásuvka 12 voltů) v pojistkové skříňce palubní desky.
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá modrá | 20 |
| bílá | 25 |
| zelená/růžová | 30 |
| Zelená | 40 |
| červená | 50 |

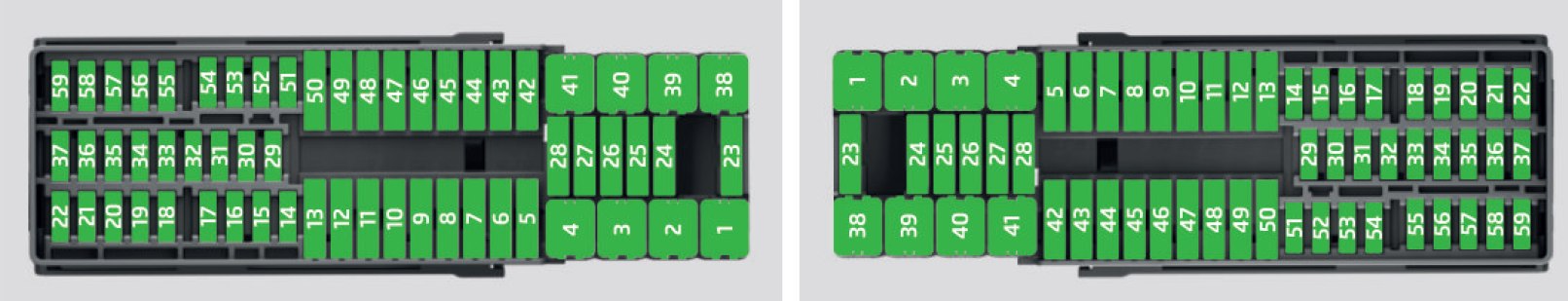

Schéma pojistek v přístrojové desce
Vozy s volantem vlevo a vpravo
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Levé světlomety; Směrovky; Horní brzdové světlo. |
| 2 | Centrální zamykání; Přední a zadní okna (pouze s ACC). |
| 3 | Zapalování |
| 4 | Pravé světlomety; Zadní mlhové světlo; Osvětlení registrační značky. |
| 5 | Elektrické ovládání oken – řidič |
| 6 | Vnitřní osvětlení |
| 7 | Klaksón |
| 8 | Tažné zařízení |
| 9 | Ovládací páka pod volantem; Řídicí jednotka motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); ESC (pouze bez KESSY); Tažné zařízení (pouze bez KESSY); Posilovač řízení (pouze bez KESSY). |
| 10 | Elektrické ovládání oken – zadní levé |
| 11 | Systém ostřikování světlometů |
| 12 | Displej infotainmentu |
| 13 | Rezervní |
| 14 | Ovládací páka pod volantem; Spínač světel; Zámek pro vytažení klíče od zapalování (automatická převodovka); Diagnostický konektor; Světelný signál; Senzor deště; Senzor světla; Kamera pro couvání. |
| 15 | Klimatizace; Automatická převodovka. |
| 16 | Přístrojová deska; Nouzové číslo. |
| 17 | Systém alarmu; Klaksón. |
| 18 | Datový kompas |
| 19 | Rezervní |
| 20 | Rezervní |
| 21 | Rezervní |
| 22 | Ostřikovače předního a zadního skla (pouze bez ACC) |
| 23 | Rezervní |
| 24 | Klimatizace/ topení |
| 25 | Rezervní |
| 26 | Vyhřívání předních sedadel |
| 27 | Zadní stěrač |
| 28 | Rezervní |
| 29 | Airbag |
| Číslo | Popis |
|---|---|
| 30 | Spínač světel; Spínač světel couvání; Nastavení povrchu zrcátek; Napájení centrálního panelu s tlačítky; Napájení bočního panelu s tlačítky; Zpětné zrcátko; Klimatizace; Systém parkovacích senzorů. |
| 31 | Palivové čerpadlo; Ventilátor chladiče; Tempomat; Diagnostický konektor. |
| 32 | Nastavení intenzity světlometů; LED světlomety. |
| 33 | Spínač pedálu spojky; Startování motoru. |
| 34 | Funkce nabíjení USB |
| 35 | Detekce mrtvého úhlu |
| 36 | Vyhřívání předních sedadel |
| 37 | Radar |
| 38 | Rezervní |
| 39 | Rezervní |
| 40 | Datová zásuvka |
| 41 | Vyhřívání zadního skla |
| 42 | Elektrické ovládání oken – spolujezdec |
| 43 | Tažné zařízení |
| 44 | Zapalovač cigaret; Zásuvka 12 V. |
| 45 | Elektrické ovládání oken – pravé zadní |
| 46 | Přední a zadní ostřikovače; Ovládací páka pod volantem. |
| 47 | Tažné zařízení |
| 48 | Tažné zařízení |
| 49 | Palivové čerpadlo |
| 50 | Infotainment zařízení |
| 51 | Vyhřívání vnějších zrcátek; Vyhřívání ostřikovacích trysek. |
| 52 | KESSY (systém zamykání a startování bez klíče) |
| 53 | Zámek sloupku řízení (vozidlo s KESSY) |
| 54 | Rezervní |
| 55 | Rezervní |
| 56 | Rezervní |
| 57 | Rezervní |
| 58 | Rezervní |
| 59 | Rezervní |
Schéma pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| 1 | Ventilátor chladiče |
| 2 | Rezervní |
| 3 | ESC, případně ABS |
| 4 | Rezervní |
| 5 | Rezervní |
O Škoda Fabia III (2020-2021)
Škoda Fabia III (2020-2021) je kompaktní automobil, který nabízí moderní design a efektivní spotřebu paliva. Tento model je známý svou spolehlivostí a praktičností, což ho činí ideální volbou pro městské prostředí. Škoda Fabia III je vybavena různými motorizacemi, včetně benzínových motorů o objemu od 1,0 do 1,5 litru, které poskytují dostatečný výkon pro každodenní jízdu. Interiér vozidla je navržen s důrazem na komfort a technologie, přičemž nabízí řadu moderních funkcí, jako je dotykový displej, navigační systém a pokročilé bezpečnostní prvky.
Schéma pojistkové skříňky Škoda Fabia III
Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Fabia III, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o její konfiguraci a funkcích.
