Škoda Rapid Spaceback – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Škoda Rapid Spaceback, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Škoda Rapid Spaceback – schéma poistky
Rok výroby: –
Pojistky v přístrojové desce
| Číslo | Popis |
| 1 | Světlo – levá strana |
| 2 | Centrální zamykání;Lavalunetta přední a zadní
(pouze s KESSY nebo vyhřívaným předním sklem) |
| 3 | Nastartování |
| 4 | Světlo – pravá strana |
| 5 | Elektrická okna – řidič |
| 6 | Vnitřní osvětlení |
| 7 | Klakson |
| 8 | Tažné zařízení – levé světlo |
| 9 | Ovládání pod volantem;Systém řízení motoru (pouze bez KESSY);
Automatická převodovka (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); ESC (pouze bez KESSY); Tažná zařízení (pouze bez KESSY); Posilovač řízení (pouze bez KESSY). |
| 10 | Elektrická okna – zadní levé |
| 11 | Systém čištění světlometů |
| 12 | Audio-navigační displej |
| 13 | Multifunkční skupina pro taxi |
| 14 | Ovládání pod volantem;Spínač světel;
Blokování zapalování (automatická převodovka); Blikající světlo; SmartGate; Senzor deště; Kamera pro couvání. |
| 15 | Klimatizace;Automatická převodovka;
Diagnostické rozhraní; Vyhřívané přední sklo. |
| 16 | Přístrojová deska;Hovor v nouzi. |
| 17 | Alarm proti krádeži;Klakson. |
| 18 | Nebylo přiděleno. |
| 19 | Nebylo přiděleno. |
| 20 | Nebylo přiděleno. |
| 21 | Nebylo přiděleno. |
| 22 | Lavalunetta přední a zadní(bez KESSY nebo bez vyhřívaného předního skla) |
| 23 | Vyhřívané přední světlomety |
| 24 | Ventilátor pro systémy klimatizace;Topení, klimatizace. |
| 25 | Nebylo přiděleno. |
| 26 | Vyhřívané přední světlomety |
| 27 | Stěrač zadního okna |
| 28 | Nebylo přiděleno. |
| 29 | Airbag |
| 30 | Elektrická okna;Spínače světel couvání;
Systém klimatizace; Systém asistence při parkování; Nastavení povrchu vnějších zrcátek; Napájení centrální lišty tlačítek; Napájení boční lišty tlačítek; Zrcadlo. |
| 31 | Čerpadlo paliva;Ventilátor chladiče;
Tempomat; Přední a zadní ostřikovače; Spínač světel. |
| 32 | Diagnostické rozhraní;Nastavení průtoku paprsku;
Ovládací páka pod volantem; Vnitřní osvětlení; Stabilizátor napětí pro taxi. |
| 33 | Startování motoru;Spínač pedálu brzdy. |
| 34 | Vyhřívané trysky pro přední ostřikovače |
| 35 | Není přiděleno. |
| 36 | Není přiděleno. |
| 37 | Radar |
| 38 | Není přiděleno. |
| 39 | Systém elektrického doplňkového vytápění |
| 40 | Není přiděleno. |
| 41 | Vytápění zadního okna |
| 42 | Elektrická okna – přední spolujezdec |
| 43 | Přívěs – elektrická zásuvka |
| 44 | Zapalovač cigaret;Zásuvka 12 V uvnitř;
Zásuvka napájení 12 V v zavazadlovém prostoru. |
| 45 | Elektrická okna – zadní pravé |
| 46 | Přední a zadní ostřikovače;Ovládací páka pod volantem. |
| 47 | Přívěs – elektrická zásuvka |
| 48 | Tažný hák – pravé světlo |
| 49 | Čerpadlo paliva |
| 50 | Infotainment |
| 51 | Vytápění vnějšího zrcátka |
| 52 | KESSY |
| 53 | Blokování řídicího systému (KESSY) |
| 54 | ABS nebo ESC |
| 55 | Není přiděleno. |
| 56 | Není přiděleno. |
| 57 | Není přiděleno. |
| 58 | Není přiděleno. |
| 59 | Není přiděleno. |

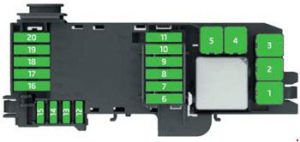

Pojistky v motorovém prostoru
| Č. | Popis |
| 1 | Ventilátor chladiče |
| 2 | Systém zapalovacích svíček |
| 3 | ABS nebo ESC |
| 4 | Dodatečné elektrické topení, vyhřívané přední sklo |
| 5 | Dodatečné elektrické topení, vyhřívané přední sklo |
| 6 | Automatická převodovka |
| 7 | Systém řízení motoru |
| 8 | Stěrače předního skla |
| 9 | Modul dat baterie |
| 10 | ABS nebo ESC |
| 11 | Není přiděleno. |
| 12 | Vstřikovače, ventil pro dávkování paliva;Ventil pro kontrolu tlaku paliva. |
| 13 | Spínač pedálu brzdy |
| 14 | Palivové čerpadlo;Ventilátor chladiče;
Čerpadlo pro chlazení; Čerpadlo pro intercooler. |
| 15 | Systém kontroly motoru;Stabilizátor napětí pro taxi. |
| 16 | Startér |
| 17 | Systém kontroly motoru |
| 18 | Elektrický ohřívač;Ventil pro sběrný ventil;
Regulátor pro přeplňování; Teplota oleje; Ventil pro filtr s aktivním uhlím; Ventil pro regulaci tlaku oleje. |
| 19 | Lambda sonda |
| 20 | Systém zapalovacích svíček;Ohřívač olejové vany. |
O Škoda Rapid Spaceback
Škoda Rapid Spaceback je kompaktní hatchback, který se vyrábí od roku 2013. Tento model je známý svým moderním designem, prostorným interiérem a praktičností. Škoda Rapid Spaceback nabízí různé motorové možnosti, včetně benzínových a dieselových motorů, které se liší výkonem a spotřebou paliva. Díky své všestrannosti a spolehlivosti je tento model oblíbený mezi řidiči, kteří hledají ekonomické a pohodlné vozidlo pro každodenní používání.
Schéma pojistkové skříňky Škoda Rapid Spaceback
Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Rapid Spaceback. V tomto vozidle se pojistková skříňka nachází typicky v prostoru pod volantem a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování elektrických systémů ve vozidle.
