Škoda Octavia (2005-2017) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Škoda Octavia (2005-2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Škoda Octavia (2005) – schéma pojistek

Rok výroby: 2005

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
F1	Čerpadlo ABS	30
F2	Ventily ABS	30
F3	Jednotka řízení komfortních funkcí	20
F4	Měřicí obvod	5
F5	Klakson	20
F6	Zapalovací cívky	20
F7	Spínač brzdových světel	5
F8	Regulační ventily	10
F9	Lambda sonda, jednotka řízení doby zapalování	10
F10	Čerpadlo sekundárního vzduchu	5
	Ventil pro recirkulaci výfukových plynů	10
F11	Jednotka řízení motoru	25/30
F12	Lambda sonda	15
F13	Kontrolér automatické převodovky	15
F14	Nepřiřazeno	–
F15	Startér	40
F 16	Páka stěrače předního skla a páka směrových světel	15
F17	Přístrojová deska	10
F18	Audio zesilovač (audio systém)	30
F19	Rádio	15
F20	Telefon	5
F21	Nepřiřazeno	–
F22	Nepřiřazeno	–
F23	Nepřiřazeno	–
F24	Jednotka řízení pro sběrnici CAN	10
F25	Nepřiřazeno	–
F26	Jednotka řízení motoru	10
	Napájení jednotky řízení motoru	5
F27	Vytápění nebo ventilace základny motoru	10

F28	Kontrolér automatické převodovky	20
F29	Zapalovací cívky	10/20
F30	Nebylo přiřazeno	–
F31	Přední stěrač	30
F32	Ventily	10
F33	Palivové čerpadlo, snímač hladiny paliva	15
F34	Nebylo přiřazeno	–
F35	Nebylo přiřazeno	–
F36	Nebylo přiřazeno	–
F37	Nebylo přiřazeno	–
F38	Osvětlení a viditelnost	10
F39	Vysílač motorového oleje	5
F40	Napájení pro svorku 15 (zapnuté zapalování)	20
F41	Nebylo přiřazeno	–
F42	Měřič hmotnosti vzduchu	10
	Palivové čerpadlo	5
F43	Podtlakové čerpadlo	20
F44	Nebylo přiřazeno	–
F45	Lambda sonda	15
F46	Nebylo přiřazeno	–
F47	Centrální řídicí modul, hlavní světlomety vlevo	40
F48	Centrální řídicí modul, hlavní světlomety vpravo	40
F49	Nebylo přiřazeno	–
F50	Nebylo přiřazeno	–
F51	Čerpadlo sekundárního vzduchu	40
	Řídicí jednotka doby zapalování	50
F52	Napájecí relé – svorka X a)	50
F53	Napájení pojistek 32 až 37 v přístrojové desce	50
F54	Ventilátor chladiče	50
a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky se automaticky deaktivují.

Pojistková skříňka v přístrojové desce Škoda Octavia 2005

Číslo	Popis	Ampéráž [A]
1	Diagnostická zásuvka	10
2	ABS, ESP	5
3	Elektromechanický posilovač řízení	10
4	Topení, klimatizace, elektricky nastavitelná sedadla	5
5	Nepřiřazeno	–
6	Přístrojová deska	5
7	Osvětlení a viditelnost	5
8	Zrcátko s funkcí automatického stmívání	5
9	Připojení Haldex (4 × 4)	5
10	Telefon	5
11	Tažné zařízení	5
12	Centrální zamykání	10
13	Diagnostická zásuvka, spínač světel	10
14	Brzdové světlo, automatická převodovka	5
15	Řídicí jednotka – vnitřní osvětlení	7,5
16	Climatronic	10
17	Senzor deště a světla	5
18	Parkovací asistent, blokování řadicí páky	5
19	Parkovací asistent	5
20	Nepřiřazeno	–
21	Nepřiřazeno	–
22	Ventilátor vzduchu pro Climatronic	40
23	Přední sklo	30
24	Zapalovač cigaret	25

25	Vyhřívání zadního okna	25
26	Zdroj napájení v zavazadlovém prostoru	20
27	Relé palivového čerpadla	15
28	Není přiděleno	–
29	Řídicí jednotka motoru	10
30	Airbag	5
31	Automatická převodovka, couvací světla	5
32	Elektrické zadní okno	30
33	Elektrická posuvná a sklopná střecha	25
34	Není přiděleno	–
35	Alarm proti krádeži	5
36	Systém čištění světlometů	20
37	Vyhřívání předních sedadel	30
38	Není přiděleno	–
39	Není přiděleno	–
40	Ventilátor vzduchu pro vytápění a klimatizaci	40
41	Zadní stěrač	15
42	Čerpadlo ostřikovače předního skla	15
43	Tažné zařízení	15
44	Tažné zařízení	20
45	Tažné zařízení	15
46	Vyhřívané trysky pro ostřikovače předního skla	5
47	Není přiděleno	–
48	Není přiděleno	–
49	Spínač světel	5

Škoda Octavia (2007) – schéma pojistek

Rok výroby: 2007.

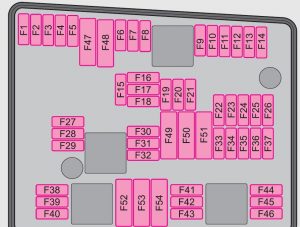

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Octavia (2007) je pojistka 24 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Verze 1

Č.	Popis	Amp [A]
F1	Čerpadlo ABS	30
F2	Ventily ABS	30
F3	Není přiděleno	–
F4	Měřicí obvod	5
F5	Klakson	15
F6	Ventil pro dávkování paliva	15
F7	Není přiděleno	–
F8	Není přiděleno	–
F9	Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů,	10
F10	Čerpadlo pro diagnostiku úniků	10
F11	Lambda sonda před katalyzátorem; Řídicí jednotka motoru.	10
F12	Lambda sonda za katalyzátorem	10
F13	Řídicí jednotka automatické převodovky	15
F14	Není přiděleno	–
F15	Čerpadlo chladicí kapaliny	10
F 16	Páka stěrače vpředu a páka směrových světel.	5
F17	Měřicí přístroj	5
F18	Audio zesilovač (audio systém)	30
F19	Rádio	15
F20	Telefon	5
F21	Není přiděleno	–
F22	Není přiděleno	–
F23	Řídicí jednotka motoru	10
F24	Řídicí jednotka pro sběrnici CAN	5
F25	Není přiděleno	–
F26	Není přiděleno	–
F27	Není přiděleno	–

F28	Řídicí jednotka motoru	25
F29	Startování pro fungování čerpadla chladiva.	5
F30	Řídicí jednotka pro doplňkové topení.	30
F31	Přední stěrač	30
F32	Není přiděleno	–
F33	Není přiděleno	–
F34	Není přiděleno	–
F35	Není přiděleno	–
F36	Není přiděleno	–
F37	Není přiděleno	–
F38	Ventilátor chladiče, ventily	10
F39	Spínač pedálu spojky; Spínač pedálu brzdy.	5
F40	Zapalovací cívky	20
F41	Není přiděleno	–
F42	Spuštění palivového čerpadla	5
F43	Není přiděleno	–
F44	Není přiděleno	–
F45	Není přiděleno	–
F46	Není přiděleno	–
F47	Řídicí jednotka, hlavní světlomety levé.	30
F48	Řídicí jednotka, hlavní světlomety pravé.	30
F49	Napájení pro svorku 15 (zapalování zapnuto).	40
F50	Není přiděleno	–
F51	Není přiděleno	–
F52	Relé napájení – svorka X a)	40
F53	Příslušenství	50
F54	Není přiděleno	–
a) Aby se během startování motoru zbytečně nevybíjela baterie, elektrické prvky této svorky se automaticky deaktivují.

Verze 2

Č.	Popis	Amp [A]
F1	Není přiděleno	–
F2	Rukojeť stěrače a rukojeť směrovky.	5
F3	Měřicí obvod	5
F4	Ventily ABS	30
F5	Řídicí jednotka automatické převodovky	15
F6	Měřicí přístroj	5
F7	Není přiděleno	–
F8	Rádio	15
F9	Telefon	5
F10	Řídicí jednotka motoru, hlavní relé.	5
F11	Řídicí jednotka pro doplňkové topení	20
F12	Řídicí jednotka pro sběrnici CAN	5
F13	Řídicí jednotka motoru	15
F14	Zapalování	20
F15	Lambda sonda, senzor NOx; Relé palivového čerpadla.	15
	Relé systému žhavicích svíček	5
F 16	Čerpadlo ABS	30

F17	Klakson	15
F18	Zesilovač pro digitální audio procesor.	30
F19	Přední stěrač	30
F20	Není přiděleno	5
F21	Lambda sonda	15
F22	Spínač pedálu spojky; Spínač pedálu brzdy.	5
F23	Čerpadlo sekundárního vzduchu	5
	Měřič hmotnosti vzduchu	10
	Vysokotlaké palivové čerpadlo	15
F24	Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů.	10
F25	Systém osvětlení vhodný	30
F26	Systém osvětlení levý	30
F27	Čerpadlo sekundárního vzduchu	40
	Předehřev	50
F28	Napájecí svorka 15; Startér.	40
F29	Napájecí svorka 30	50
F30	Svorka Xa)	40
a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky jsou automaticky deaktivovány.

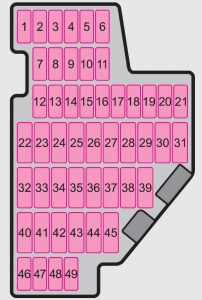

Schéma pojistek v přístrojové desce

Číslo	Popis	Amp [A]
1	Diagnostická zásuvka; Řídicí jednotka motoru; Elektrické palivové čerpadlo.	10
2	Řídicí jednotka ABS, ESP	5
3	Airbag	5
4	Vytápění; Klimatizace; Couvací světla.	5
5	Řídicí jednotka pro regulaci světel světlometů.	5
6	Měřicí přístroj; Řídicí jednotka automatické převodovky; Řídicí jednotka elektromechanického posilovače řízení; Parkovací asistent; Spojka Haldex.	5
7	Nepřiřazeno	–
8	Nepřiřazeno	–
9	Nepřiřazeno	–
10	Nepřiřazeno	–
11	Nepřiřazeno	–
12	Centrální zamykání	10
13	Diagnostická zásuvka; Spínač světel; Brzdové světlo.	10
14	Řídicí jednotka automatické převodovky; Zámek řadicí páky.	5
15	Řídicí jednotka kontroly – vnitřní osvětlení.	7,5
16	Climatronic	10
17	Nepřiřazeno	–
18	Parkovací asistent	5
19	Řídicí jednotka pro detekci přívěsu.	5
20	Asistent rozjezdu do kopce	5
21	Nepřiřazeno	–
22	Ventilátor Climatronic	40
23	Přední sklo	30
24	Zapalovač cigaret	25

25	Vyhřívání zadního okna	25
	Vyhřívání zadního okna, Doplňkové vyhřívání (vytápění a stacionární ventilace)	30
26	Přípojka napájení v zavazadlovém prostoru	20
27	Relé palivového čerpadla; Ventily vstřikovačů (naftový motor)	15
28	Není přiděleno	–
29	Řídicí jednotka motoru; Odvětrávaný ohřívač bloku.	10
30	Řídicí jednotka automatické převodovky	20
31	Vakuové čerpadlo	20
32	Elektrické zadní okno	30
33	Elektrická posuvná a zdvihací střecha	25
34	Řídicí jednotka komfortních funkcí.	20
35	Antivandalismus alarmový systém	5
36	Systém čištění světlometů	20
37	Vyhřívání předních sedadel	30
38	Vyhřívaná zadní sedadla	30
39	Není přiděleno	–
40	Ventilátor pro vytápění a klimatizaci.	40
41	Zadní stěrač	15
42	Čerpadlo ostřikovače předního skla.	15
43	Tažné zařízení	15
44	Tažné zařízení	20
45	Tažné zařízení	15
46	Vyhřívané trysky ostřikovače předního skla.	5
47	Relé stacionárního vytápění	5
48	Není přiděleno	–
49	Spínač světel	5

Škoda Octavia (2009) – schéma pojistek

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Octavia (2009) je pojistka 24 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Verze 1

Č.	Popis	Ampéráž [A]
F1	Řídicí jednotka; Pravý světlomet; Pravé zadní světlo.	30
F2	Ventily pro ABS	30
F3	Prázdné	–
F4	Měřicí obvod	5
F5	Klakson	15
F6	Prázdné	–
F7	Ventil pro dávkování paliva	15
F8	Prázdné	–
F9	Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů.	10
F10	Diagnostická pumpa na úniky	10
F11	Lambda sonda před katalyzátorem; Řídicí jednotka motoru.	10
F12	Lambda sonda za katalyzátorem	10
F13	Řídicí jednotka automatické převodovky	15
F14	Nepřiřazeno	–
F15	Čerpadlo chladicí kapaliny	10
F 16	Nepřiřazeno	–
F17	Přístrojová deska; Páka stěrače předního skla; Páka směrových světel.	5
F18	Audio zesilovač (audio systém)	30
F19	Rádio	15
F20	Telefon	5
F21	Nepřiřazeno	–
F22	Nepřiřazeno	–
F23	Řídicí jednotka motoru	10
F24	Řídicí jednotka pro sběrnici CAN	5
F25	Nepřiřazeno	–
F26	Nepřiřazeno	–
F27	Nepřiřazeno	–

F28	Řídicí jednotka motoru	15
F29	Startování pro čerpadlo chladicí kapaliny	5
F30	Řídicí jednotka pro doplňkové topení	20
F31	Přední stěrač	30
F32	Není přiděleno	–
F33	Není přiděleno	–
F34	Není přiděleno	–
F35	Není přiděleno	–
F36	Není přiděleno	–
F37	Není přiděleno	–
F38	Ventilátor chladiče, ventily	10
F39	Spínač pedálu spojky; Spínač pedálu brzdy.	5
F40	Zapalovací cívky	20
F41	Není přiděleno	–
F42	Startování palivového čerpadla	5
F43	Není přiděleno	–
F44	Není přiděleno	–
F45	Není přiděleno	–
F46	Není přiděleno	–
F47	Centrální řídicí jednotka; Hlavní světlomety levé.	30
F48	Čerpadlo pro ABS	40
F49	Napájení pro svorku 15 (zapalování zapnuto)	40
F50	Není přiděleno	–
F51	Není přiděleno	–
F52	Relé napájení – svorka X a)	40
F53	Příslušenství	50
F54	Není přiděleno	–
a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky se automaticky deaktivují.

Verze 2

Číslo	Popis	Ampéráž [A]
F1	Není přiděleno	–
F2	Řídicí jednotka automatické převodovky DQ 200	30
F3	Měřicí obvod	5
F4	Ventily pro ABS	30/20
F5	Řídicí jednotka automatické převodovky	15
F6	Sada ukazatelů; Páka stěrače předního skla; Páka směrových světel.	5
F7	Připojení napájení 15; Startování.	40
F8	Rádio	15
F9	Telefon	5
F10	Řídicí jednotka motoru; Hlavní relé.	5/10
F11	Řídicí jednotka pro doplňkové topení	20
F12	Řídicí jednotka pro CAN sběrnici	5
F13	Řídicí jednotka motoru	15/30
F14	Zapalování	20
F15	Lambda sonda; Senzor NOx; Relé palivového čerpadla.	15
	Relé systému žhavicích svíček	5
F16	Centrální řídicí jednotka; Hlavní světlomet vpravo; Zadní světlomet vpravo.	30

F17	Klakson	15
F18	Zesilovač pro digitální audio procesor	30
F19	Přední stěrač	30
F20	Vodní čerpadlo	10
F21	Lambda sonda	10/15
F23	Čerpadlo sekundárního vzduchu	5
	Měřič hmotnosti vzduchu	10
	Vysokotlaké palivové čerpadlo	15
F24	Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů.	10
F25	Čerpadlo pro ABS	30/40
F26	Jednotka centrálního ovládání; Hlavní světlomet levý; Zadní světlomet levý.	30
F27	Čerpadlo sekundárního vzduchu	40
	Předehřev	50
F28	Nebylo přiděleno	–
F29	Konektor napájení 30	50
F30	Svorka Xa)	40
a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto konektoru se automaticky deaktivují.

Schéma pojistek v přístrojové desce

Č.	Popis	Ampéráž [A]
1	Diagnostická zásuvka; Řídicí jednotka motoru; Elektrické palivové čerpadlo.	10
2	Řídicí jednotka ABS, ESP	5
3	Airbag	5
4	Vytápění; Klimatizace; Couvací světla.	5
5	Řídicí jednotka pro nastavení světlometů	5
6	Přístrojová deska; Řídicí jednotka automatické převodovky; Řídicí jednotka elektromechanického posilovače řízení; Parkovací asistent; Spojka Haldex.	5
7	Nebylo přiděleno	–
8	Nebylo přiděleno	–
9	Nebylo přiděleno	–
10	Nebylo přiděleno	–
11	Nebylo přiděleno	–
12	Centrální zamykání	10
13	Diagnostická zásuvka; Spínač světel; Brzdové světlo.	10
14	Řídicí jednotka automatické převodovky; Zámek řadicí páky.	5
15	Řídicí jednotka centrální – vnitřní osvětlení	7,5
16	Climatronic	10
17	Nebylo přiděleno	–
18	Nebylo přiděleno	–
19	Řídicí jednotka pro detekci přívěsu	5
20	Směrová světla na levé straně	10
21	Směrová světla na pravé straně	10
22	Ventilátor vzduchu pro Climatronic	40
23	Přední sklo	30
24	Zapalovač cigaret	25

25	Vyhřívání zadního okna	25
	Vyhřívání zadního okna; Vyhřívání a stacionární ventilace	30
26	Napájecí zásuvka v zavazadlovém prostoru	20
27	Relé palivového čerpadla; Ventily vstřikovačů (naftový motor).	15
28	Není přiděleno	–
29	Řídicí jednotka motoru; Ventilátor vyhřívače základny.	10
30	Řídicí jednotka automatické převodovky	20
31	Podtlakové čerpadlo	20
32	Elektrické zadní okno	30
33	Elektricky posuvná střecha	25
34	Řídicí jednotka funkcí komfortu	20
35	Alarm proti krádeži	5
36	Systém čištění světlometů	20
37	Vyhřívání předních sedadel	30
38	Vyhřívaná zadní sedadla	30
39	Není přiděleno	–
40	Ventilátor vzduchu pro vytápění a klimatizaci	40
41	Stěrač zadního okna	15
42	Není přiděleno	–
43	Tažné zařízení	15
44	Tažné zařízení	20
45	Tažné zařízení	15
46	Vyhřívané trysky předního stěrače	5
47	Relé stacionárního vytápění	5
48	Není přiděleno	–
49	Spínač světel	5

Škoda Octavia (2017) – schéma pojistkové skříňky

Rok výroby: 2017.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Octavia (2017) je pojistka 40 v pojistkové skříňce na přístrojové desce.

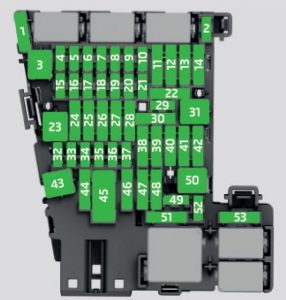

Pojistková skříňka na přístrojové desce

Číslo	Popis
1	Není přiděleno
2	Není přiděleno
3	Stabilizátor napětí pro taxi
4	Vyhřívaný volant
5	Datová sběrnice
6	Senzor alarmu
7	Klimatizace; Vytápění; Přijímač bezdrátového dálkového ovládání pro stacionární vytápění; Páka automatické převodovky.
8	Spínač světel; Senzor deště; Diagnostický konektor; Ambientní osvětlení; Řídicí jednotka předních světlometů.
9	Pohon všech kol
10	Infotainment displej
11	Světlo – vlevo
12	Infotainment
13	Napínač pásu – strana řidiče
14	Ventilátor vzduchu pro klimatizaci, vytápění
15	Elektrický zámek řízení
16	Phonebox, bezdrátové nabíjení telefonu
17	Sada ukazatelů, připojení k upozornění
18	Couvací kamera
19	Systém KESSY
20	Páka ovládání pod volantem
21	Adaptivní tlumič
22	Tažné zařízení – elektrická zásuvka
23	Otevírací a posuvná panoramatická střecha
24	Světlo
25	Centrální zamykání – přední levé dveře; Levé okno; Vyhřívání vnějších zrcátek, Sklopná zrcátka, Nastavení zrcátek.
26	Vyhřívaná přední sedadla

27	Vnitřní osvětlení
28	Tažné zařízení – levé světlo
29	Není přiděleno
30	Vyhřívaná zadní sedadla
31	Není přiděleno
32	Parkovací asistent (asistované parkování)
33	Spínač airbagu pro nouzová světla.
34	TCS; ESC; Monitorování tlaku pneumatik; Klimatizace; Spínač couvacích světel; Zrcátko s automatickým ztmavením; START-STOP; Vyhřívaná zadní sedadla; Generátor sportovního zvuku.
35	Nastavení intenzity světel; Diagnostická zásuvka; Senzor (kamera) za čelním sklem; Radarový senzor.
36	Pravý světlomet
37	Levý světlomet
38	Tažné zařízení – pravé světlo
39	Centrální – pravé přední dveře; Ovládání oken – pravé; Pravé zrcátko: vyhřívání, funkce sklopného zrcátka, nastavení plochy zrcátka.
40	Zásuvka napájení 12 V.
41	Napínač pásu – přední strana pro cestující
42	Centrální – zadní dveře; Osvětlení světlometů; Osvětlení.
43	Hudební zesilovač
44	Tažné zařízení – elektrická zásuvka
45	Elektricky nastavitelná sedadla
46	Zásuvka napájení 230 V.
47	Stěrač zadního okna
48	Systém asistence pro monitorování mrtvého úhlu.
49	Startování motoru; Spínač pedálu spojky.
50	Otevření zavazadlového prostoru
51	Multifunkční jednotka pro taxi
52	Stabilizátor napětí pro taxi; USB zásuvka.
53	Vyhřívané zadní sklo

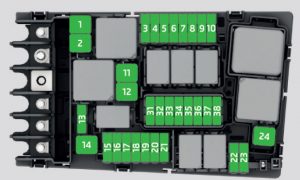

Schéma pojistek v motorovém prostoru

Č.	Popis
1	ESC, ABS
2	ESC, ABS
3	Řídicí jednotka motoru
4	Ventilátor chladiče; Senzor teploty oleje; Měřič průtoku vzduchu; Ventil regulace tlaku paliva; Elektrický pomocný ohřívač; Bezpečnostní ventil oleje; Ventil recirkulace výfukových plynů.
5	Cívka zapalování relé CNG; Vstřikovače paliva; Ventil dávkování paliva.
6	Senzor brzdy
7	Čerpadlo chladicí kapaliny; Žaluzie chladiče; Ventil tlaku oleje; Ventil oleje převodovky.
8	Lambda sonda
9	Zapalování; Ohřívač; Ventil výfukových plynů; Vytápění ventilace krytu motoru.
10	Palivové čerpadlo; Zapalování.
11	Elektrické pomocné vytápění
12	Elektrické pomocné vytápění
13	Automatická převodovka
14	Přední sklo s vyhříváním
15	Klakson

16	Startování; Palivové čerpadlo; Relé CNG.
17	ABS; ESC; Systém řízení motoru; Relé předního vyhřívaného skla.
18	Datová sběrnice; Modul dat baterie.
19	Stěrače
20	Alarm proti krádeži
21	Přední vyhřívané sklo
22	Systém řízení motoru; Stabilizátor napětí pro taxi.
23	Startování
24	Elektrické pomocné topení
31	Podtlakové čerpadlo
32	Nepřiřazeno
33	Čerpadlo oleje pro automatickou převodovku
34	Přední diferenciál
35	Nepřiřazeno
36	Nepřiřazeno
37	Aux
39	Nepřiřazeno

O Škoda Octavia (2005-2017)

Škoda Octavia, vyráběná v letech 2005 až 2017, je jedním z nejpopulárnějších modelů značky Škoda. Tento model se vyznačuje prostorným interiérem, spolehlivými jízdními vlastnostmi a širokou škálou motorových možností. K dispozici byly benzinové i dieselové motory, včetně populárních 1.6 TDI a 2.0 TDI dieselových jednotek, které nabízely výbornou spotřebu paliva a dostatečný výkon pro každodenní použití. Octavia se také vyznačuje vysokou úrovní bezpečnosti a komfortu, což ji činí ideální volbou pro rodiny i jednotlivce, kteří hledají spolehlivé a praktické vozidlo.

Schéma pojistkové skříňky Škoda Octavia

Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Octavia, která je klíčová pro identifikaci a řešení problémů s elektrickými komponenty vozidla. V typickém případě se pojistková skříňka nachází v interiéru vozidla, obvykle pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje identifikaci konkrétních pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytnou součástí údržby vozidla a správné pochopení jejího schématu může předejít mnoha problémům.
