Škoda Yeti (2009-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Škoda Yeti (2009-2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Škoda Yeti (2009) – schéma pojistkové skříňky
Rok výroby: 2009.
Pojistka zapalovače cigaret (zásuvka napájení) ve Škodě Yeti je pojistka č. 26 (zásuvka napájení v zavazadlovém prostoru) a č. 30 (zapalovače cigaret přední a zadní) v pojistkové skříňce v přístrojové desce.
Kódování barev pojistek
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Pojistková skříňka v motorovém prostoru (verze 1)
| Číslo | Popis | Ampéry [A] |
| F1 | Centrální řídicí modul;
Hlavní světlomet vpravo; Pravé zadní světlo. |
30 |
| F2 | Ventily pro ABS | 20 |
| F3 | Není přiděleno | – |
| F4 | Měřicí obvod | 5 |
| F5 | Klakson | 15 |
| F6 | Není přiděleno | – |
| F7 | Ventil pro dávkování paliva | 15 |
| F8 | Není přiděleno | |
| F9 | Filtr s aktivním uhlím;
Ventil pro recirkulaci výfukových plynů. |
10 |
| F10 | Čerpadlo pro diagnostiku úniků | 10 |
| F11 | Lambda sonda před katalyzátorem;
Řídicí jednotka motoru. |
10 |
| F12 | Lambda sonda za katalyzátorem | 10 |
| F13 | Řídicí jednotka automatické převodovky | 15 |
| F14 | Není přiděleno | – |
| F15 | Čerpadlo chladicí kapaliny | 10 |
| F 16 | Není přiděleno | |
| F17 | Sada směrových světel;
Páka předního stěrače a páka směrových světel. |
5 |
| F18 | Audio zesilovač (audio systém) | 30 |
| F19 | Rádio | 30 |
| F20 | Telefon | 5 |
| F21 | Není přiděleno | – |
| F22 | Není přiděleno | – |
| F23 | Řídicí jednotka motoru | 10 |
| F24 | Řídicí jednotka pro CAN bus | 5 |
| F25 | Není přiděleno | – |
| F26 | Není přiděleno | – |
| F27 | Není přiděleno | – |
| F28 | Řídicí jednotka motoru | 15 |
| F29 | Startování pro fungování čerpadla chladicí kapaliny | 5 |
| F30 | Řídicí jednotka pro doplňkové topení | 20 |
| F31 | Přední stěrač | 30 |
| F32 | Není přiděleno | – |
| F33 | Není přiděleno | – |
| F34 | Není přiděleno | – |
| F35 | Není přiděleno | – |
| F36 | Není přiděleno | – |
| F37 | Není přiděleno | – |
| F38 | Ventilátor chladiče, ventily | 10 |
| F39 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
5 |
| F40 | Zapalovací cívky | 20 |
| F41 | Není přiděleno | – |
| F42 | Startování čerpadla paliva | 5 |
| F43 | Není přiděleno | – |
| F44 | Není přiděleno | – |
| F45 | Není přiděleno | – |
| F46 | Není přiděleno | – |
| F47 | Centrální řídicí modul;
Levý hlavní světlomet; Levé zadní světlo. |
30 |
| F48 | Čerpadlo pro ABS | 40 |
| F49 | Napájení pro terminál 15 (zapalování zapnuto) | 40 |
| F50 | Není přiděleno | – |
| F51 | Není přiděleno | – |
| F52 | Relé napájení – terminál X a) | 40 |
| F53 | Doplňkové vybavení | 50 |
| F54 | Není přiděleno | – |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu se automaticky deaktivují. | ||

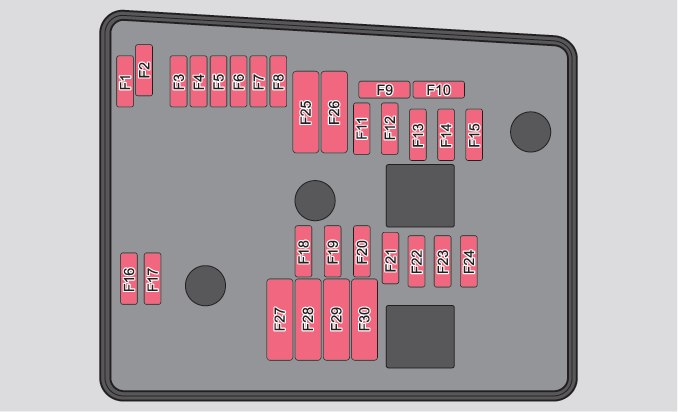

Pojistková skříňka v motorovém prostoru (verze 2)
Škoda Yeti – pojistky – motorový prostor (verze 2)
| Číslo | Popis | Ampéry [A] |
| F1 | Není přiděleno | – |
| F2 | Řídicí jednotka automatické převodovky DQ 200 | 30 |
| F3 | Měřicí obvod | 5 |
| F4 | Ventily pro ABS | 30/20 |
| F5 | Řídicí jednotka automatické převodovky | 15 |
| F6 | Sada ukazatelů;
Páka předního stěrače a páka směrových světel. |
5 |
| F7 | Terminál napájení 15, startování | 40 |
| F8 | Rádio | 15 |
| F9 | Telefon | 5 |
| F10 | Řídicí jednotka motoru, hlavní relé | 5/10 |
| F11 | Řídicí jednotka pro doplňkové vytápění | 20 |
| F12 | Řídicí jednotka pro sběrnici CAN | 5 |
| F13 | Řídicí jednotka motoru | 15/30 |
| F14 | Zapalování | 20 |
| F15 | Lambda sonda;
Senzor NOx; Relé čerpadla paliva. |
15 |
| Relé systému žhavicích svíček | 5 | |
| F 16 | Centrální řídicí jednotka;
Hlavní světlomet pravý; Zadní světlomet pravý |
30 |
| F17 | Klakson | 15 |
| F18 | Zesilovač pro digitální audio procesor | 30 |
| F19 | Přední stěrač | 30 |
| F20 | Čerpadlo vody | 10 |
| F21 | Lambda sonda | 10/15 |
| F22 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
5 |
| F23 | Čerpadlo sekundárního vzduchu | 5 |
| Měřicí přístroj hmotnosti vzduchu | 10 | |
| Vysokotlaké palivové čerpadlo | 15 | |
| F24 | Filtr s aktivním uhlím;
Ventil pro recirkulaci výfukových plynů. |
10 |
| F25 | Čerpadlo pro ABS | 30/40 |
| F26 | Řídicí jednotka;
Hlavní světlomet levý; Zadní světlomet levý. |
30 |
| F27 | Čerpadlo sekundárního vzduchu | 40 |
| Systém žhavicích svíček | 50 | |
| F28 | Nepřiřazeno | – |
| F29 | Napájecí terminál 30 | 50 |
| F30 | Terminál Xa) | 40 |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu jsou automaticky deaktivovány. | ||

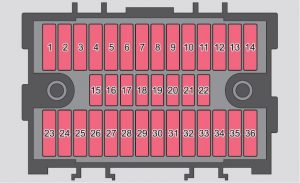

Pojistková skříňka v přístrojové desce
| Č. | Popis | Ampéry [A] |
| 1 | Vytápění ventilace pojistkové skříňky (naftový motor) | 10 |
| Řídicí jednotka automatické převodovky DQ200 | 10 | |
| 2 | Přívěsné zařízení | 20 |
| 3 | Přívěsné zařízení | 15 |
| 4 | Nepřiřazeno | – |
| 5 | Ventilátor vzduchu pro vytápění;
Ventilátor chladiče; Systém klimatizace; Climatronic. |
40 |
| 6 | Zadní stěrač | 15 |
| 7 | Nepřiřazeno | – |
| 8 | Přívěsné zařízení | 15 |
| 9 | Centrální ovládací modul – vnitřní osvětlení | 10 |
| 10 | Senzor deště, spínač světel, diagnostická zásuvka | 10 |
| 11 | Směrové světlo doleva | 10 |
| 12 | Směrové světlo doprava | 10 |
| 13 | Rádio;
Měnič pro mobilní navigaci. |
15 |
| 14 | Přívěsné zařízení | 5 |
| 15 | Spínač světel | 5 |
| 16 | Vyhřívané trysky ostřikovačů, regulátor vyhřívání sedadla | 5 |
| 17 | Řídicí jednotka pro regulaci světel a otáčení světlometů | 5 |
| 18 | Diagnostický konektor, řídicí jednotka motoru, senzor brzdy | 10 |
| 19 | Řídicí jednotka ABS, ESP;
Spínač kontroly tlaku vzduchu v pneumatikách; Řídicí jednotka parkovací asistence; Spínač režimu Offroad. |
5 |
| 20 | Spínač a řídicí jednotka airbagu | 5 |
| 21 | WIV;
Kontrolní světlo; Vyhřívaná zpětná zrcátka; Senzor tlaku; Příprava na telefon; Měřicí přístroj hmotnosti vzduchu. |
5 |
| 22 | Sada ukazatelů;
Elektromechanická řídicí jednotka; Asistence při řízení; Haldex. |
5 |
| 23 | Centrální zamykání a kryt kapoty | 15 |
| 24 | Elektrické zadní okno | 30 |
| 25 | Vyhřívání zadního skla | 25 |
| Vyhřívání zadního skla;
Přídavné vyhřívání (vytápění a ventilace v zastavení). |
30 | |
| 26 | Konektor napájení v zavazadlovém prostoru | 20 |
| 27 | Elektrická posuvná a sklopná střecha;
Elektrická sluneční clona. |
30 |
| 28 | Relé palivového čerpadla;
Řídicí jednotka palivového čerpadla; Vstřikovací ventily. |
15 |
| 29 | Přední sklo | 30 |
| 30 | Přední a zadní zapalovač cigaret | 20 |
| 31 | Systém čištění světlometů | 20 |
| 32 | Vyhřívání předních sedadel | 20 |
| 33 | Vytápění;
Klimatizace; Climatronic. |
7,5 |
| 34 | Alarm, rezervní klakson | 5 |
| 35 | Řídicí jednotka automatické převodovky DQ200 | 10 |
| 36 | Nepřiřazeno | – |
Škoda Yeti (2010) – schéma pojistkové skříňky
Rok výroby: 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti je pojistka č. 26 (zásuvka napájení v zavazadlovém prostoru) a č. 30 (zapalovače cigaret přední a zadní) v pojistkové skříňce v přístrojové desce.
Kódování barev pojistek
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |

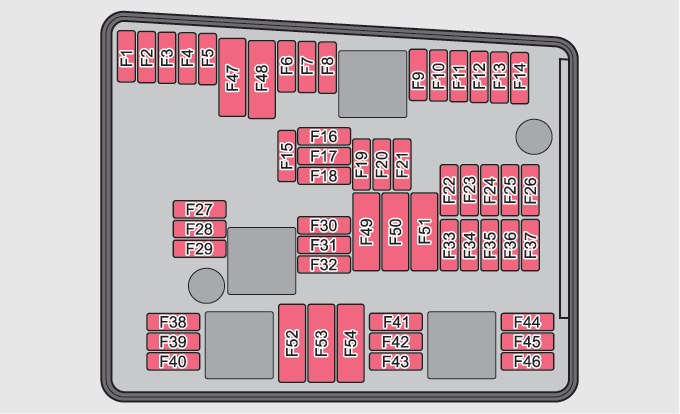

Pojistková skříňka v motorovém prostoru (verze 1)
| Č. | Popis | Ampéry [A] |
| F1 | Řídicí jednotka; Hlavní světlomet pravý; Zadní světlomet pravý. | 30 |
| F2 | Ventily pro ABS | 20 |
| F3 | Není přiděleno | – |
| F4 | Obvod měření | 5 |
| F5 | Klakson | 15 |
| F6 | Není přiděleno | |
| F7 | Ventil pro dávkování paliva | 15 |
| F8 | Není přiděleno | |
| F9 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů. | 10 |
| F10 | Čerpadlo diagnostiky úniků | 10 |
| F11 | Lambda sonda před katalyzátorem; Řídicí jednotka motoru. | 10 |
| F12 | Lambda sonda za katalyzátorem | 10 |
| F13 | Řídicí jednotka automatické převodovky | 15 |
| F14 | Není přiděleno | – |
| F15 | Čerpadlo chladicí kapaliny | 10 |
| F 16 | Není přiděleno | |
| F17 | Sada směrových světel; Páka stěrače předního skla a páka směrových světel. | 5 |
| F18 | Audio zesilovač (audio systém) | 30 |
| F19 | Rádio | 30 |
| F20 | Telefon | 5 |
| F21 | Není přiděleno | – |
| F22 | Není přiděleno | – |
| F23 | Řídicí jednotka motoru | 10 |
| F24 | Řídicí jednotka pro sběrnici CAN | 5 |
| F25 | Není přiděleno | – |
| F26 | Není přiděleno | – |
| F27 | Není přiděleno | – |
| F28 | Řídicí jednotka motoru | 15 |
| F29 | Startování pro čerpání chladicí kapaliny | 5 |
| F30 | Řídicí jednotka pro dodatečné vytápění | 20 |
| F31 | Přední stěrač | 30 |
| F32 | Nepřiřazeno | – |
| F33 | Nepřiřazeno | – |
| F34 | Nepřiřazeno | – |
| F35 | Nepřiřazeno | – |
| F36 | Nepřiřazeno | – |
| F37 | Nepřiřazeno | – |
| F38 | Ventilátor chladiče, ventily | 10 |
| F39 | Spínač pedálu spojky; Spínač pedálu brzdy. | 5 |
| F40 | Zapalovací cívky | 20 |
| F41 | Nepřiřazeno | – |
| F42 | Startování čerpadla paliva | 5 |
| F43 | Nepřiřazeno | – |
| F44 | Nepřiřazeno | – |
| F45 | Nepřiřazeno | – |
| F46 | Nepřiřazeno | – |
| F47 | Centrální řídicí jednotka; Hlavní světlomet levý; Zadní světlomet levý. | 30 |
| F48 | Čerpadlo pro ABS | 40 |
| F49 | Napájení pro svorku 15 (zapalování zapnuto) | 40 |
| F50 | Nepřiřazeno | – |
| F51 | Nepřiřazeno | – |
| F52 | Relé napájení – svorka X a) | 40 |
| F53 | Příslušenství | 50 |
| F54 | Nepřiřazeno | – |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky se automaticky deaktivují. | ||
Pojistková skříňka v motorovém prostoru (verze 2)
| Číslo | Popis | Ampéry [A] |
| F1 | Není přiděleno | – |
| F2 | Řídicí jednotka automatické převodovky DQ 200 | 30 |
| F3 | Měřicí obvod | 5 |
| F4 | Ventily pro ABS | 30/20 |
| F5 | Řídicí jednotka automatické převodovky | 15 |
| F6 | Sada ukazatelů; Páka stěrače předního skla a páka směrových světel. | 5 |
| F7 | Konektor napájení 15, startování | 40 |
| F8 | Rádio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednotka řízení motoru, hlavní relé. | 5/10 |
| F11 | Jednotka řízení pro doplňkové topení | 20 |
| F12 | Jednotka řízení pro sběrnici CAN | 5 |
| F13 | Jednotka řízení motoru | 15/30 |
| F14 | Zapalování | 20 |
| F15 | Lambda sonda; Senzor NOx; Relé čerpadla paliva. | 15 |
| Relé systému žhavicích svíček | 5 |
| F 16 | Řídicí jednotka; Hlavní světlomet pravý; Zadní světlomet pravý. | 30 |
| F17 | Klakson | 15 |
| F18 | Zesilovač pro digitální audio procesor | 30 |
| F19 | Přední stěrač | 30 |
| F20 | Ventil řízení tlaku paliva | 10 |
| F21 | Lambda sonda | 10/15 |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. | 5 |
| F23 | Čerpadlo chladicí kapaliny | 5 |
| Elektromagnetický ventil řízení tlaku přeplňování; Ventil přepínání chladiče. | 10 | |
| F24 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů. | 10 |
| F25 | Řídicí jednotka ABS | 40 |
| F26 | Řídicí jednotka; Hlavní světlomet levý; Zadní světlomet levý. | 30 |
| F27 | Systém žhavicích svíček | 50 |
| F28 | Nepřiřazeno | – |
| F29 | Napájení kabiny | 50 |
| F30 | Terminál Xa) | 40 |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu jsou automaticky deaktivovány. | ||
Pojistková skříňka v přístrojové desce
| Č. | Popis | Amp [A] |
| 1 | Vytápění ventilace převodovky (naftový motor). | 10 |
| Řídicí jednotka automatické převodovky DQ200 | 10 | |
| 2 | Přívěsné zařízení | 20 |
| 3 | Přívěsné zařízení | 15 |
| 4 | Nepřiřazeno | – |
| 5 | Ventilátor vzduchu pro vytápění; Ventilátor chladiče; Systém klimatizace; Climatronic. | 40 |
| 6 | Stěrač zadního skla | 15 |
| 7 | Nepřiřazeno | – |
| 8 | Přívěsné zařízení | 15 |
| 9 | Centrální kontrolní modul – vnitřní osvětlení | 10 |
| 10 | Senzor deště; Spínač světel; Diagnostický konektor. | 10 |
| 11 | Směrové světlo doleva | 10 |
| 12 | Směrové světlo doprava | 10 |
| 13 | Rádio, měnič pro mobilní navigaci | 15 |
| 14 | Přívěsné zařízení | 5 |
| 15 | Spínač světel | 5 |
| 16 | Vyhřívané trysky ostřikovačů; Regulátor vyhřívání sedadla. | 5 |
| 17 | Kontrolní jednotka pro nastavení světel a otáčení světlometů. | 5 |
| 18 | Diagnostická zásuvka; Řídicí jednotka motoru; Senzor brzdy. | 10 |
| 19 | Jednotka řízení ABS, ESP; Spínač kontroly tlaku pneumatik; Jednotka řízení parkovací asistence; Spínač režimu Offroad. | 5 |
| 20 | Spínač a jednotka řízení airbagu | 5 |
| 21 | WIV; Brzdové světlo; Vyhřívaná zrcátka; Senzor tlaku; Příprava na telefon; Měřič hmotnosti vzduchu. | 5 |
| 22 | Sada ukazatelů; Jednotka řízení elektromechanického posilovače řízení; Haldex. | 5 |
| 23 | Centrální zamykání a kryt motoru | 15 |
| 24 | Elektrické okno vzadu | 30 |
| 25 | Vyhřívání zadního okna | 25 |
| Vyhřívání zadního okna, Doplňkové vytápění (vytápění a ventilace v zastavení). | 30 | |
| 26 | Napájecí zásuvka v zavazadlovém prostoru | 20 |
| 27 | Elektrická posuvná střecha; Elektrická sluneční clona. | 30 |
| 28 | Relé palivového čerpadla; Řídicí jednotka palivového čerpadla; Ventily vstřikovačů. | 15 |
| 29 | Přední sklo | 30 |
| 30 | Zapalovač cigaret vpředu a vzadu | 20 |
| 31 | Systém čištění světlometů | 20 |
| 32 | Vyhřívání předních sedadel | 20 |
| 33 | Vytápění, klimatizace; Climatronic. | 7,5 |
| 34 | Alarm, rezervní klakson | 5 |
| 35 | Řídicí jednotka automatické převodovky DQ200 | 10 |
| 36 | Není přiděleno | – |
Škoda Yeti (2011) – schéma pojistky
Rok výroby: 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti je pojistka #26 (zásuvka napájení v zavazadlovém prostoru) a #30 (zapalovače cigaret přední a zadní) v pojistkové skříňce přístrojové desky.
Kódování barev pojistek
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Schéma pojistek v motorovém prostoru
| Č. | Popis | Ampéry [A] |
| F1 | Není přiděleno | – |
| F2 | Kontrolér automatické převodovky DQ 200 | 30 |
| F3 | Měřicí obvod | 5 |
| F4 | Řídicí jednotka ABS | 20 |
| F5 | Kontrolér automatické převodovky | 15 |
| F6 | Sada ukazatelů; Páka stěrače a páka směrových světel. | 5 |
| F7 | Připojení napájení 15, startování | 40 |
| F8 | Rádio | 15 |
| F9 | Telefon | 5 |
| F10 | Řídicí jednotka motoru, hlavní relé | 5/10 |
| F11 | Řídicí jednotka pro dodatečné topení | 20 |
| F12 | Řídicí jednotka pro CAN sběrnici | 5 |
| F13 | Řídicí jednotka motoru | 15/30 |
| F15 | Lambda sonda; Senzor NOx; Relé čerpadla paliva. | 15 |
| Relé systému zapalovacích svíček | 5 |
| F 16 | Řídicí jednotka; Hlavní světlomet pravý; Zadní světlomet pravý. | 30 |
| F17 | Klakson | 15 |
| F18 | Zesilovač pro digitální audio procesor | 30 |
| F19 | Stěrač předního skla | 30 |
| F20 | Ventil pro kontrolu tlaku paliva | 10 |
| F21 | Lambda sonda | 15/10/20 |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. | 5 |
| F23 | Čerpadlo chladicí kapaliny | 5 |
| Elektromagnetický ventil pro kontrolu tlaku přeplňování; Přepínací ventil chladiče. | 10 | |
| Vysokotlaké palivové čerpadlo | 15 | |
| F24 | Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů. | 10 |
| F25 | Řídicí jednotka ABS | 40 |
| F26 | Řídicí jednotka; Hlavní světlomet levý; Zadní světlomet levý. | 30 |
| F27 | Systém zapalovacích svíček | 50 |
| F28 | Vyhřívání předního skla | 50 |
| F29 | Interní napájení | 50 |
| F30 | Terminál Xa) | 40 |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu se automaticky deaktivují. | ||
Schéma pojistek v přístrojové desce
přístrojová deska
| Číslo | Popis | Ampéry [A] |
| 1 | Vytápění ventilace převodovky (naftový motor) | 10 |
| Ovladač automatické převodovky DQ200 | 10 | |
| 2 | Přívěsné zařízení | 20 |
| 3 | Přívěsné zařízení | 15 |
| 4 | Sada ukazatelů; Páka stěrače čelního skla; Páka směrových světel. | 5 |
| 5 | Ventilátor topení; Ventilátor chladiče; Systém klimatizace; Climatronic. | 40 |
| 6 | Stěrač zadního okna | 15 |
| 7 | Telefon | – |
| 8 | Přívěsné zařízení | 15 |
| 9 | Centrální ovládací modul; Vnitřní osvětlení; Zadní mlhové světlo. | 10 |
| 10 | Senzor deště; Spínač světel; Diagnostická zásuvka | 10 |
| 11 | Směrová světla doleva | 10 |
| 12 | Směrová světla doprava | 10 |
| 13 | Rádio, měnič pro mobilní navigaci | 15 |
| 14 | Přívěsné zařízení | 5 |
| 15 | Spínač světel | 5 |
| 16 | Vyhřívané ostřikovací trysky | 5 |
| 17 | Ovládací jednotka pro regulaci světel a pohyb světlometů | 5 |
| 18 | Diagnostická zásuvka, kontrolér motoru, senzor brzdy | 10 |
| 19 | Jednotka řízení ABS, ESP; Spínač kontroly tlaku vzduchu v pneumatikách; Jednotka řízení asistence při parkování; Spínač režimu Offroad; Tlačítko startování / zastavení. | 5 |
| 20 | Spínač a jednotka řízení airbagu | 5 |
| 21 | WIV; Brzdové světlo; Vyhřívaná zrcátka; Senzor tlaku; Příprava na telefon; Měřič hmotnosti vzduchu. | 5 |
| 22 | Sada ukazatelů; Jednotka řízení elektrické asistence řízení; Haldex. | 5 |
| 23 | Centrální zamykání a kryt kapoty | 15 |
| 24 | Elektrické zadní okno | 30 |
| 25 | Vyhřívání zadního skla | 25 |
| Vyhřívání zadního skla; Doplňkové vyhřívání (vytápění a ventilace v zastavení). | 30 | |
| 26 | Napájecí zásuvka v zavazadlovém prostoru | 20 |
| 27 | Elektrická posuvná a sklopná střecha; Elektrická sluneční clona. | 30 |
| 28 | Relé palivového čerpadla; Kontrolér palivového čerpadla; Vstřikovače. | 15 |
| 29 | Přední sklo | 30 |
| 30 | Přední a zadní zapalovač cigaret | 20 |
| 31 | Systém čištění světlometů | 20 |
| 32 | Vyhřívání předního sedadla; Regulátor vyhřívání sedadla. | 20 |
| 33 | Vytápění; Klimatizace; Climatronic | 7,5 |
| 34 | Alarm, rezervní klakson | 5 |
| 35 | Kontrolér automatické převodovky DQ200 | 10 |
| 36 | Nepřiřazeno | – |
Škoda Yeti (2012) – schéma pojistkové skříňky
Rok výroby: 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti je pojistka č. 26 (zásuvka napájení v zavazadlovém prostoru) a č. 30 (zapalovače cigaret přední a zadní) v pojistkové skříňce v přístrojové desce.
Kódování barev pojistek
| Barva pojistky | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
| F1 | Nepřiřazeno |
| F2 | Ovladač automatické převodovky DQ 200 |
| F3 | Obvod měření |
| F4 | Jednotka řízení ABS |
| F5 | Ovladač automatické převodovky |
| F6 | Sada indikátorů; Páka stěračů čelního skla a páka směrových světel |
| F7 | Připojení napájení 15, startování |
| F8 | Rádio |
| F9 | Telefon |
| F10 | Jednotka řízení motoru, hlavní relé |
| F11 | Jednotka řízení pro doplňkové topení |
| F12 | Jednotka řízení pro CAN sběrnici |
| F13 | Jednotka řízení motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Senzor NOx; Relé čerpadla paliva. |
| Relé systému žhavicích svíček |
| F 16 | Řídicí jednotka; Hlavní světlomet pravý; Zadní světlomet pravý. |
| F17 | Klakson |
| F18 | Zesilovač pro digitální audio procesor |
| F19 | Přední stěrač |
| F20 | Ventil pro kontrolu tlaku paliva |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladicí kapaliny |
| Elektromagnetický ventil pro kontrolu tlaku přeplňování; Přepínací ventil chladiče. | |
| Vysokotlaké palivové čerpadlo | |
| F24 | Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů. |
| F25 | Řídicí jednotka ABS |
| F26 | Řídicí jednotka; Hlavní světlomet levý; Zadní světlomet levý. |
| F27 | Systém žhavicích svíček |
| F28 | Vytápění předního skla |
| F29 | Interní napájení |
| F30 | Terminál Xa) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu se automaticky deaktivují. | |
Pojistková skříňka v přístrojové desce
| Č. | Popis |
| 1 | Vytápění ventilace převodovky (naftový motor) |
| Ovladač automatické převodovky DQ200 | |
| 2 | Přívěsné zařízení |
| 3 | Přívěsné zařízení |
| 4 | Sada ukazatelů; Páka stěračů čelního skla; Páka směrových světel. |
| 5 | Ventilátor vzduchu pro vytápění; Ventilátor chladiče; Systém klimatizace; Climatronic. |
| 6 | Stěrač zadního skla |
| 7 | Telefon |
| 8 | Přívěsné zařízení |
| 9 | Centrální ovládací modul; Vnitřní osvětlení; Zadní mlhové světlo. |
| 10 | Senzor deště; Spínač světel; Diagnostický konektor. |
| 11 | Světla pro odbočení doleva |
| 12 | Světla pro odbočení doprava |
| 13 | Rádio, měnič pro mobilní navigace |
| 14 | Přívěsné zařízení |
| 15 | Spínač světel |
| 16 | Vyhřívané trysky pro stěrače čelního skla |
| 17 | Ovládací jednotka pro nastavení světel a otáčení světlometů |
| 18 | Diagnostická zásuvka; Kontrolér motoru; Senzor brzdy. | |
| 19 | Jednotka řízení ABS, ESP; Spínač kontroly tlaku vzduchu v pneumatikách; Jednotka řízení asistence při parkování; Spínač režimu Offroad; Tlačítko startování / zastavení. | |
| 20 | Spínač a jednotka řízení airbagu | |
| 21 | WIV; Polohové světlo; Vyhřívaná zrcátka; Senzor tlaku; Příprava na telefon; Měřič hmotnosti vzduchu. | |
| 22 | Sada ukazatelů; Jednotka řízení elektrické asistence řízení; Haldex. | |
| 23 | Centrální zamykání a kryt kapoty | |
| 24 | Elektrické zadní okno | |
| 25 | Vyhřívání zadního okna | |
| Vyhřívání zadního okna; Doplňkové vyhřívání (vytápění a ventilace v klidu). | ||
| 26 | Napájecí zásuvka v zavazadlovém prostoru | |
| 27 | Elektrická posuvná a sklopná střecha; Elektrická sluneční clona | |
| 28 | Relé palivového čerpadla; Kontrolér palivového čerpadla; Vstřikovače. | |
| 29 | Přední sklo | |
| 30 | Přední a zadní zapalovač cigaret | |
| 31 | Systém čištění světlometů | |
| 32 | Vyhřívání předního sedadla; Regulátor vyhřívání sedadla. | |
| 33 | Vytápění; Klimatizace; Climatronic. | |
| 34 | Alarm; Rezervní klakson. | |
| 35 | Kontrolér automatické převodovky DQ200 | |
| 36 | DVD přehrávač |
Škoda Yeti (2013) – schéma pojistky
Rok výroby: 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti (2017) je pojistka #26 (zásuvka napájení v zavazadlovém prostoru) a #30 (zapalovače cigaret přední a zadní) v pojistkové skříňce přístrojové desky.
Kódování barev pojistek
| Barva pojistky | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Panel pojistek v přístrojové desce
| Číslo | Popis |
| 1 | Vytápění ventilace převodovka (naftový motor), Řídicí jednotka automatické převodovky DQ200 |
| 2 | Přívěsné zařízení |
| 3 | Přívěsné zařízení |
| 4 | Sada ukazatelů; Páka stěrače předního skla; Páka směrových světel; Kamera. |
| 5 | Ventilátor vytápění; Ventilátor chladiče; Systém klimatizace; Climatronic. |
| 6 | Stěrač zadního okna |
| 7 | Telefon |
| 8 | Přívěsné zařízení |
| 9 | Jednotka kontroly napětí vozidla – vnitřní osvětlení, zadní mlhové světlo |
| 10 | Senzor deště, spínač světel, diagnostický konektor |
| 11 | Světla odbočení na levé straně |
| 12 | Světla odbočení na pravé straně |
| 13 | Rádio, měnič pro mobilní navigaci |
| 14 | Přívěsné zařízení |
| 15 | Spínač světel |
| 16 | Haldex |
| 17 | Jednotka kontroly pro nastavení světel a otáčení světlometů |
| 18 | Diagnostická zásuvka; Řídicí jednotka motoru; Senzor brzdy. |
| 19 | Jednotka řízení ABS, ESP; Spínač řízení tlaku pneumatik; Jednotka řízení parkovací asistence; Spínač režimu OFF ROAD; Tlačítko START STOP. |
| 20 | Spínač a jednotka řízení airbagu |
| 21 | WIV; Polohové světlo; Elektrická zrcátka; Senzor tlaku; Příprava na telefon; Měřič hmotnosti vzduchu. |
| 22 | Sada ukazatelů; Jednotka řízení elektromechanického posilovače řízení. |
| 23 | Centrální zamykání a kryt kapoty |
| 24 | Elektrické zadní okno |
| 25 | Vyhřívání zadního okna; Stacionární vytápění a ventilace. |
| 26 | Napájecí zásuvka v zavazadlovém prostoru |
| 27 | Elektrická posuvná a sklopná střecha; Elektrická sluneční clona. |
| 28 | Palivové čerpadlo; Vstřikovače. |
| 29 | Přední sklo |
| 30 | Zapalovač cigaret vpředu a vzadu |
| 31 | Systém čištění světlometů |
| 32 | Vyhřívání předního sedadla; Regulátor vyhřívání sedadla. |
| 33 | Vytápění; Klimatizace; Climatronic; Dálkové ovládání pro stacionární vytápění. |
| 34 | Alarm; Rezervní klakson. |
| 35 | Řídicí jednotka automatické převodovky DQ200 |
| 36 | CD/DVD |
Schéma pojistek v motorovém prostoru
| Č. | Popis |
| F1 | Není přiděleno |
| F2 | Řídicí jednotka automatické převodovky |
| F3 | Měřicí obvod |
| F4 | Jednotka řízení ABS |
| F5 | Řídicí jednotka automatické převodovky |
| F6 | Sada ukazatelů; Páka stěrače předního skla; Páka směrových světel. |
| F7 | Blok napájení 15; Startování. |
| F8 | Rádio |
| F9 | Telefon |
| F10 | Jednotka řízení motoru |
| F11 | Přídavná řídicí jednotka pro topení a ventilaci |
| F12 | Jednotka řízení datové sběrnice |
| F13 | Jednotka řízení motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Relé čerpadla paliva; Systém žhavicích svíček. |
| F 16 | Jednotka řízení napětí vozidla, světlomet vpravo, zadní světlo vpravo. |
| F17 | Klakson |
| F18 | Zesilovač pro digitální audio procesor |
| F19 | Stěrače |
| F20 | Ventil pro kontrolu tlaku paliva |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladicí kapaliny; Elektromagnetický ventil pro regulaci tlaku přeplňování; Přepínací ventil chladiče; Vysokotlaké palivové čerpadlo. |
| F24 | Filtr s aktivním uhlím; Ventil pro recirkulaci výfukových plynů; Ventilátor chladiče. |
| F25 | Jednotka řízení ABS |
| F26 | Jednotka řízení napětí vozidla, světlomet vlevo, zadní světlo vlevo |
| F27 | Systém žhavicích svíček |
| F28 | Vyhřívání čelního skla |
| F29 | Napájení kabiny |
| F30 | Terminál X a) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu jsou automaticky deaktivovány. | |
Škoda Yeti (2014) – schéma pojistky
Rok výroby: 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti je pojistka č. 26 (zásuvka napájení v zavazadlovém prostoru) a č. 30 (zapalovače cigaret přední a zadní) v pojistkové skříňce přístrojové desky.
Kódování barev pojistek
| Barva pojistky | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Schéma pojistek v přístrojové desce
Škoda Yeti – pojistky – přístrojová deska
| Číslo | Popis |
| 1 | Vytápění ventilace převodovka (naftový motor); Řídicí jednotka automatické převodovky DSG. |
| 2 | Tažné zařízení |
| 3 | Tažné zařízení |
| 4 | Sada směrových světel; Páka stěrače předního skla; Páka směrových světel; Kamera. |
| 5 | Ventilátor vytápění; Ventilátor chladiče; Systém klimatizace; Climatronic. |
| 6 | Stěrač zadního skla |
| 7 | Telefon |
| 8 | Tažné zařízení |
| 9 | Jednotka řízení napětí vozidla – vnitřní osvětlení, zadní mlhové světlo |
| 10 | Senzor deště, spínač světel, diagnostický konektor, odnímatelné světlo |
| 11 | Světlomety pro odbočení doleva |
| 12 | Světlomety pro odbočení doprava |
| 13 | Rádio; DVD. |
| 14 | Centrální řídicí modul, řídicí jednotka motoru |
| 15 | Spínač světel |
| 16 | Haldex |
| 17 | Řídicí jednotka KESSY; Zámek řízení. |
| 18 | Diagnostický konektor Řídicí jednotka motoru Senzor brzdy Haldex. |
| 19 | Jednotka řízení ABS, ESP; Spínač kontroly tlaku pneumatik; Jednotka řízení asistence při parkování; Spínač režimu OFF ROAD; Tlačítko START STOP. |
| 20 | Spínač a jednotka řízení airbagu |
| 21 | WIV; Zadní světlo; Zrcadlo se zatměním; Senzor tlaku; Příprava na telefon; Senzor proudění vzduchu; Jednotka řízení pro nastavení úhlu a sklonu světlometů. |
| 22 | Řídicí jednotka sady směrových světel pro elektromechanické posilovače řízení; Jednotka řízení datové sběrnice. |
| 23 | Centrální zamykání a kryt kapoty |
| 24 | Elektrické zadní okno |
| 25 | Vyhřívání zadního skla; Stacionární vytápění a ventilace. |
| 26 | Napájecí zdroj v zavazadlovém prostoru |
| 27 | Elektricky posuvná a sklopná střecha; Elektrická sluneční clona. |
| 28 | Palivové čerpadlo, vstřikovače |
| 29 | Přední sklo |
| 30 | Přední a zadní zapalovač cigaret |
| 31 | Systém čištění světlometů |
| 32 | Vyhřívání předního sedadla; Regulátor vyhřívání sedadla, |
| 33 | Vytápění; Klimatizace; Climatronic; Dálkové ovládání pro stacionární vytápění. |
| 34 | Alarm; Rezervní klakson. |
| 35 | Řídicí jednotka automatické převodovky DSG |
| 36 | Tažné zařízení |
Schéma pojistek v motorovém prostoru
| Číslo | Popis |
| F1 | Není přiděleno |
| F2 | Řídicí jednotka automatické převodovky |
| F3 | Měřicí obvod |
| F4 | Řídicí jednotka ABS |
| F5 | Řídicí jednotka automatické převodovky |
| F6 | Není přiděleno |
| F7 | Terminál napájení 15, startér |
| F8 | Rádio |
| F9 | Není přiděleno |
| F10 | Řídicí jednotka motoru |
| F11 | Řídicí jednotka vytápění a dodatečné ventilace |
| F12 | Řídicí jednotka datového autobusu |
| F13 | Řídicí jednotka motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Relé čerpadla paliva; Systém zapalovacích svíček. |
| F 16 | Jednotka řízení napětí vozidla; Světlomet pravý; Zadní světlo pravé. |
| F17 | Klakson |
| F18 | Zesilovač pro digitální audio procesor |
| F19 | Stěrače |
| F20 | Ventil pro kontrolu tlaku paliva; Čerpadlo s vysokým tlakem. |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky, spínač pedálu brzdy |
| F23 | Čerpadlo chladicí kapaliny; Elektromagnetický ventil pro regulaci tlaku přeplňování; Přepínací ventil chladiče; Vysokotlaké palivové čerpadlo. |
| F24 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů; Ventilátor chladiče. |
| F25 | Jednotka řízení ABS |
| F26 | Jednotka řízení napětí vozidla; Světlomet levý; Zadní světlo levé. |
| F27 | Systém zapalovacích svíček |
| F28 | Vyhřívání čelního skla |
| F29 | Napájení kabiny |
| F30 | Terminál Xa) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky tohoto terminálu se automaticky deaktivují. | |
Škoda Yeti (2015) – schéma pojistky
Rok výroby: 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Yeti (2017) je pojistka #26 (zásuvka napájení v zavazadlovém prostoru) a #30 (zapalovače cigaret přední a zadní) v schématu pojistek přístrojové desky.
Barevný kód pojistek
| Barva pojistky | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Panel pojistek v přístrojové desce
| Č. | Popis |
| 1 | Vytápění ventilace převodovky (naftový motor); Ovladač automatické převodovky DSG. |
| 2 | Tažné zařízení – levé světlo |
| 3 | Tažné zařízení – pravé světlo |
| 4 | Sada směrových světel; Páka stěrače předního skla; Páka směrových světel; Kamera. |
| 5 | Ventilátor vytápění; Ventilátor chladiče; Systém klimatizace; Climatronic. |
| 6 | Stěrač zadního skla |
| 7 | Telefon |
| 8 | Tažné zařízení – kontakt v zásuvce |
| 9 | Jednotka řízení napětí vozidla – vnitřní osvětlení, zadní mlhové světlo. |
| 10 | Senzor deště; Spínač světla; Diagnostický konektor; Odnímatelné světlo. |
| 11 | Světla pro odbočení doleva |
| 12 | Světla pro odbočení doprava |
| 13 | Rádio, DVD |
| 14 | Centrální řídicí modul; Řídicí jednotka motoru. |
| 15 | Spínač světla |
| 16 | Haldex |
| 17 | Ovladač KESSY; Zámek volantu. |
| 18 | Diagnostická zásuvka; Kontrolér motoru; Senzor brzdy; Haldex. |
| 19 | Jednotka řízení ABS, ESP; Spínač pro kontrolu tlaku pneumatik; Jednotka řízení asistence při parkování; Spínač režimu OFF ROAD; Tlačítko START STOP. |
| 20 | Spínač a jednotka řízení airbagu |
| 21 | WIV; Zadní světlo; Tmavé zrcadlo; Senzor tlaku; Příprava na telefon; Senzor proudění vzduchu; Jednotka řízení pro nastavení průtoku a sklonu světlometů. |
| 22 | Kontrolér sady směrových světel pro elektromechanické posilovače řízení; Jednotka řízení datové sběrnice. |
| 23 | Centrální zamykání a kryt kapoty |
| 24 | Elektrické okno vzadu |
| 25 | Vytápění zadního okna; Stacionární vytápění a ventilace. |
| 26 | Napájecí zásuvka v zavazadlovém prostoru |
| 27 | Panoramatické okno – posuvná střecha, elektrická roleta. |
| 28 | Palivové čerpadlo, vstřikovače |
| 29 | Přední sklo |
| 30 | Zapalovač cigaret vpředu a vzadu |
| 31 | Systém čištění světlometů |
| 32 | Vytápění předního sedadla; Regulátor vytápění sedadla. |
| 33 | Vytápění; Klimatizace; Climatronic; Dálkové ovládání pro stacionární vytápění. |
| 34 | Alarm; Rezervní klakson. |
| 35 | Jednotka řízení automatické převodovky DSG. |
| 36 | Jednotka řízení pro detekci přívěsu |
Schéma pojistek v motorovém prostoru
| Č. | Popis |
| F1 | Není přiděleno |
| F2 | Řídicí jednotka automatické převodovky |
| F3 | Modul dat baterie |
| F4 | Řídicí jednotka ABS |
| F5 | Řídicí jednotka automatické převodovky |
| F6 | Není přiděleno |
| F7 | Napájecí svorka 15, startér |
| F8 | Rádio, sada ukazatelů, telefon |
| F9 | Není přiděleno |
| F10 | Řídicí jednotka motoru |
| F11 | Přídavná řídicí jednotka pro topení a ventilaci. |
| F12 | Řídicí jednotka datové sběrnice |
| F13 | Řídicí jednotka motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Palivové čerpadlo; Systém zapalovacích svíček. |
| F 16 | Jednotka řízení napětí vozidla; Pravý světlomet; Pravé zadní světlo. |
| F17 | Klakson |
| F18 | Zesilovač pro digitální audio procesor |
| F19 | Stěrače |
| F20 | Ventil řízení tlaku paliva; Vysokotlaké čerpadlo. |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladicí kapaliny; Elektromagnetický ventil pro regulaci plnicího tlaku; Přepínací ventil chladiče; Vysokotlaké palivové čerpadlo. |
| F24 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů; Ventilátor chladiče. |
| F25 | Jednotka řízení ABS |
| F26 | Jednotka řízení napětí vozidla, levý světlomet, levé zadní světlo. |
| F27 | Systém zapalovacích svíček |
| F28 | Vyhřívání čelního skla |
| F29 | Napájení pro vnitřní pojistkovou podporu |
| F30 | Svorka Xa) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky jsou automaticky deaktivovány. | |
Škoda Yeti (2016) – schéma pojistkové skříně
Rok výroby: 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve voze Škoda Yeti (2017) je pojistka č. 26 (zásuvka napájení v zavazadlovém prostoru) a č. 30 (přední a zadní zapalovače cigaret) v pojistkové skříni v přístrojové desce.
Barevné kódování pojistek
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Pojistková skříň v přístrojové desce
| Číslo | Popis |
| 1 | Vyhřívání ventilace převodovky (naftový motor); Řídicí jednotka automatické převodovky DSG. |
| 2 | Tažné zařízení – levé světlo |
| 3 | Tažné zařízení – pravé světlo |
| 4 | Sada směrových světel; Páka stěrače předního skla; Páka směrových světel; Kamera. |
| 5 | Ventilátor topení; Ventilátor chladiče; Systém klimatizace; Klimatronic. |
| 6 | Stěrač zadního skla |
| 7 | Telefon |
| 8 | Tažné zařízení – kontakt v zásuvce |
| 9 | Vnitřní osvětlení; Zadní mlhové světlo. |
| 10 | Senzor deště; Spínač světel; Diagnostická zásuvka. |
| 11 | Odbočovací světla na levé straně |
| 12 | Odbočovací světla na pravé straně |
| 13 | Rádio, DVD |
| 14 | Centrální řídicí jednotka; Řídicí jednotka motoru. |
| 15 | Spínač světel |
| 16 | Haldex |
| 17 | KESSY; Zámek řízení. |
| 18 | Diagnostická zásuvka; Řídicí jednotka motoru; Senzor brzdy; Haldex. |
| 19 | ABS; ESP; Spínač kontroly tlaku pneumatik; Parkovací asistent; Spínač režimu OFF ROAD; Tlačítko START STOP. |
| 20 | Spínač airbagu |
| 21 | WIV; Zadní světlo; Zrcátko se zatmavením; Senzor tlaku; Příprava na telefon; Senzor proudění vzduchu; Jednotka řízení pro regulaci průtoku a náklonu světlometů. |
| 22 | Sada ukazatelů; Elektromechanické posilování řízení; Datová sběrnice. |
| 23 | Centrální zamykání a kryt kapoty |
| 24 | Elektrické zadní okno |
| 25 | Vyhřívání zadního okna; Stacionární vyhřívání a ventilace. |
| 26 | Napájecí zásuvka v zavazadlovém prostoru |
| 27 | Panoramatické okno – posuvná a sklopná střecha, elektrická roleta. |
| 28 | Palivové čerpadlo; Vstřikovače; Vyhřívání AdBlue®. |
| 29 | Přední sklo |
| 30 | Zapalovač cigaret vpředu a vzadu |
| 31 | Systém čištění světlometů |
| 32 | Vyhřívání předního sedadla; Regulátor vyhřívání sedadla. |
| 33 | Vyhřívání; Klimatizace; Climatronic; Dálkové ovládání pro stacionární vyhřívání. |
| 34 | Alarm, záložní klakson |
| 35 | Automatická převodovka DSG |
| 36 | Tažné zařízení |
Pojistková skříň v motorovém prostoru
| Číslo | Popis |
| F1 | Není přiděleno |
| F2 | Automatická převodovka |
| F3 | Modul dat baterie |
| F4 | ABS |
| F5 | Automatická převodovka |
| F6 | Není přiděleno |
| F7 | Napájecí svorka 15, startování |
| F8 | Rádio, sada směrových světel, telefon |
| F9 | Není přiděleno |
| F10 | Řídicí jednotka motoru |
| F11 | Přídavné topení a ventilace |
| F12 | Datová sběrnice |
| F13 | Řídicí jednotka motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Palivové čerpadlo; Systém žhavicích svíček. |
| F 16 | Jednotka řízení napětí vozidla; Pravý světlomet; Pravé zadní světlo. |
| F17 | Klakson |
| F18 | Zesilovač pro digitální audio procesor |
| F19 | Stěrače |
| F20 | Ventil pro kontrolu tlaku paliva; Vysokotlaké čerpadlo. |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladicí kapaliny; Elektromagnetický ventil pro regulaci plnicího tlaku; Přepínací ventil chladiče; Vysokotlaké palivové čerpadlo. |
| F24 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů; Ventilátor chladiče. |
| F25 | ABS |
| F26 | Jednotka řízení napětí vozidla; Levý světlomet; Levé zadní světlo. |
| F27 | Systém žhavicích svíček |
| F28 | Vyhřívání čelního skla |
| F29 | Napájení pro vnitřní pojistkovou podporu |
| F30 | Svorka Xa) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky se automaticky deaktivují. | |
Škoda Yeti (2017) – schéma pojistek
Rok výroby: 2017.
Pojistka zapalovače cigaret (zásuvka napájení) ve voze Škoda Yeti je pojistka #26 (zásuvka napájení v zavazadlovém prostoru) a #30 (přední a zadní zapalovače cigaret) v pojistkové skříni přístrojové desky.
Barevné kódování pojistek
| Barva pojistky | Ampéry [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Pojistková skříň v přístrojové desce
| Č. | Popis |
| 1 | Vyhřívání ventilu pro odfukování převodovky (naftový motor); Automatická převodovka. |
| 2 | Tažné zařízení – levé světlo |
| 3 | Tažné zařízení – pravé světlo |
| 4 | Sada ukazatelů; Páka stěrače čelního skla; Páka směrových světel; Kamera. |
| 5 | Ventilátor topení; Ventilátor chladiče; Systém klimatizace; Climatronic. |
| 6 | Stěrač zadního okna |
| 7 | Připojení pro varování |
| 8 | Tažné zařízení – kontakt v zásuvce |
| 9 | Vnitřní osvětlení; Zadní mlhové světlo. |
| 10 | Senzor deště; Spínač světel; Diagnostická zásuvka. |
| 11 | Světla pro odbočení doleva |
| 12 | Světla pro odbočení doprava |
| 13 | Rádio |
| 14 | Centrální kontrolní systém; Systém řízení motoru. |
| 15 | Spínač světel |
| 16 | Pohon všech kol |
| 17 | KESSY; Zámek řízení |
| 18 | Diagnostická zásuvka; Systém kontroly motoru; Senzor brzdy; Pohon všech kol; START-STOP. |
| 19 | ABS; ESP; Spínač kontroly tlaku pneumatik; Parkovací asistent; Spínač režimu OFF ROAD; Tlačítko START STOP. |
| 20 | Airbag |
| 21 | Variabilní interval údržby – WIV; Couvací světla; Zrcátka s automatickým ztmavením; Senzor tlaku; Příprava na telefon; Měřič průtoku vzduchu; Nastavení světlometů a otáčející se světlomety. |
| 22 | Sada ukazatelů; Elektromechanický posilovač řízení; Datová sběrnice. |
| 23 | Centrální zamykání, kryt zavazadlového prostoru |
| 24 | Elektrická okna – zadní |
| 25 | Vyhřívání zadního okna; Stacionární vyhřívání a ventilace. |
| 26 | Napájecí zásuvka v zavazadlovém prostoru |
| 27 | Panoramatická střecha s otevíráním a posouváním; Elektronická kontrola slunečních clon. |
| 28 | Palivové čerpadlo; Vstřikovače; Vyhřívání AdBlue®. |
| 29 | Elektrická okna – přední, Vnější zrcátko: vyhřívání, funkce sklápění, nastavení plochy zrcátka. |
| 30 | Napájecí zásuvka 12 V – přední a zadní |
| 31 | Systém čištění světlometů |
| 32 | Vyhřívaná přední sedadla |
| 33 | Vyhřívání; Klimatizace; Climatronic; Dálkové ovládání pro stacionární vyhřívání. |
| 34 | Alarm auta, rezerva klaksonu |
| 35 | Automatická převodovka |
| 36 | Tažné zařízení |
Schéma pojistek v motorovém prostoru
Škoda Yeti – pojistky – motorový prostor
| Č. | Popis |
| F1 | Není přiřazeno |
| F2 | Automatická převodovka; Systém kontroly AdBlue. |
| F3 | Modul dat baterie |
| F4 | ABS |
| F5 | Automatická převodovka |
| F6 | Není přiřazeno |
| F7 | Napájecí svorka 15, startování |
| F8 | Rádio, sada ukazatelů, telefon |
| F9 | Není přiřazeno |
| F10 | Řídicí jednotka motoru |
| F11 | Přídavné topení a ventilace |
| F12 | Datová sběrnice |
| F13 | Řídicí jednotka motoru |
| F14 | Zapalování |
| F15 | Lambda sonda; Palivové čerpadlo; Systém zapalovacích svíček. |
| F16 | Světlomet vpravo, zadní světlo vpravo |
| F17 | Klakson |
| F18 | Hudební zesilovač |
| F19 | Stěrače |
| F20 | Ventil pro kontrolu tlaku paliva; Vysokotlaké čerpadlo. |
| F21 | Lambda sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladicí kapaliny; Elektromagnetický ventil pro regulaci plnicího tlaku; Přepínací ventil chladiče; Vysokotlaké palivové čerpadlo. |
| F24 | Filtr s aktivním uhlím; Ventil recirkulace výfukových plynů; Ventilátor chladiče. |
| F25 | ABS |
| F26 | Světlomet vlevo, zadní světlo vlevo |
| F27 | Systém zapalovacích svíček |
| F28 | Vyhřívání čelního skla |
| F29 | Napájení pro vnitřní podporu pojistek (pojistky č. 24,27,31,32); Elektricky nastavitelná sedadla. |
| F30 | Svorka Xa) |
| a) Aby se zbytečně nevybíjela baterie během startování motoru, elektrické prvky této svorky jsou automaticky deaktivovány. | |
O Škoda Yeti (2009-2017)
Škoda Yeti, vyráběná v letech 2009 až 2017, je kompaktní SUV, které se vyznačuje robustním designem a všestranností. Tento model nabízí pohodlné a prostorné interiéry, které jsou ideální pro rodinné výlety i každodenní jízdy. Škoda Yeti byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Díky pohonu všech čtyř kol a pokročilým technologiím je Yeti schopna zvládnout i náročnější terén, přičemž si zachovává komfort a bezpečnost na cestách.
Schéma pojistkové skříně Škoda Yeti
Tato stránka zobrazuje schéma pojistkové skříně pro model Škoda Yeti. Pojistková skříň se v tomto vozidle obvykle nachází v interiéru, pod palubní deskou na straně řidiče, a také v motorovém prostoru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění správné funkčnosti elektrických komponentů ve vašem vozidle.
