V tomto článku najdeš diagramy pojistkové skříňky Škoda Kodiaq (2016-2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Škoda Kodiaq (2016-2019) – schéma pojistkové skříňky

Rok výroby: 2016, 2017, 2018, 2019.

Pojistka zapalovače cigaret (zásuvka napájení) ve Škodě Kodiaq (2016-2019) je pojistka 40 v pojistkové skříňce na přístrojové desce.

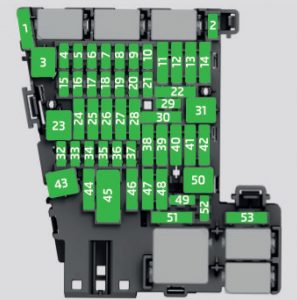

Pojistková skříňka na přístrojové desce

Číslo	Popis
1	Není přiděleno
2	Není přiděleno
3	Není přiděleno
4	Vyhřívaný volant
5	Datová sběrnice
6	Automatická převodovka
7	Klimatizace, přijímač dálkového ovládání pro stacionární topení; Vyhřívané zadní sklo; Vyhřívané přední sklo; Zadní klimatizace.
8	Spínač světel; Senzor deště; Parkovací brzda; Osvětlení interiéru; Senzor alarmového systému; Světlomet.
9	Ovládací páka pod volantem
10	Infotainment displej
11	Světlo – vlevo
12	Infotainment; ExBoxM2 (týká se Jižní Koreje).
13	Napínač pásu vlevo
14	Ventilátor vzduchu pro klimatizaci a topení.
15	Elektrická blokace volantu
16	USB port; Diagnostický konektor; Phonebox/
17	Sada ukazatelů; Připojení alarmu.
18	Kamera pro couvání
19	KESSY
20	SCR
21	Pohon všech kol
22	Tažné zařízení
23	Panoramatická střecha s posuvem a naklápěním
24	Světlo – vpravo
25	Centrální zamykání – přední a zadní levé dveře; Elektrické okno – levé; Levá vnější zrcátka: vyhřívání, funkce sklápění, nastavení plochy zrcátka.
26	Vyhřívaná přední sedadla

27	Vnitřní osvětlení
28	Přívěs – elektrická zásuvka
29	Není přiděleno
30	Nastavení tlumiče
31	Není přiděleno
32	Asistence při parkování (parkovací asistent)
33	Airbag
34	Klimatizace; Spínač světel couvání; Zrcátko s automatickým ztmavením; Vyhřívání sedadla; Parkovací brzda; Spínače světel; Pás se spínači; Dodatečné elektrické vyhřívání.
35	Diagnostický konektor; Kamera; Radar.
36	Světlomety AFS – pravý
37	Světlomety AFS – levý
38	Odnímatelné zařízení – elektrická zásuvka
39	Centrální zamykání – přední a zadní dveře vpravo, elektrické okno – pravé Externí zrcátka vpravo: vyhřívání, funkce sklápění, nastavení plochy zrcátka.
40	Zásuvka 12 V
41	Napínač pásu vpravo
42	Zamknutí zavazadlového prostoru; Ostřikovač světlometů; Ostřikovač předního a zadního skla.
43	Hudební zesilovač
44	Odnímatelné zařízení – elektrická zásuvka
45	Elektrické nastavení sedadla řidiče
46	Napájení 230 V.
47	Stěrač zadního skla
48	Detekce mrtvého úhlu
49	Startování motoru, spínač pedálu spojky
50	Otevření zavazadlového prostoru
51	Vyhřívání zadních sedadel
52	Vyhřívaná přední sedadla
53	Vyhřívané zadní sklo

Pojistková skříňka v motorovém prostoru

Č.	Popis
1	ESC; Brzda parkování.
2	ESC
3	Systém řízení motoru
4	Ventilátor chladiče; Ventil pro kontrolu tlaku paliva; Přídavné elektrické topení; Prvky motoru.
5	Zapalování; Čerpadlo paliva; Senzor hladiny a teploty oleje; Prvky motoru.
6	Senzor brzdy
7	Čerpadlo chladicí kapaliny; Ventil pro vypouštění; Prvky motoru.
8	Lambda sonda
9	Čerpadlo chladicí kapaliny; Zapalování; Topení; Měřicí přístroj proudu vzduchu; Prvky motoru.
10	Čerpadlo paliva
11	Přídavné elektrické topení; Vyhřívané přední sklo.
12	Přídavné elektrické topení
13	Automatická převodovka
14	Nepřiřazeno
15	Klaksón

16	Startování
17	ESC; Kontrolér motoru; Cívka hlavního relé.
18	Dodatečné elektrické vytápění; Ventilátor chladiče; Odvzdušňovací ventil; Senzor teploty oleje; Ventil filtru s aktivním uhlím; Ventil sacího potrubí.
19	Stěrače
20	Alarm proti krádeži
21	Nebylo přiděleno
22	Systém kontroly motoru
23	Startování
24	Dodatečné elektrické vytápění
31	Nebylo přiděleno
32	Nebylo přiděleno
33	SCR
34	Nebylo přiděleno
35	Nebylo přiděleno
36	Nebylo přiděleno
37	Aux
38	Nebylo přiděleno

Škoda Kodiaq – schéma pojistkové skříňky

Rok výroby: 2020, 2021.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Kodiaq je pojistka 40 v pojistkové skříňce v kabině.

2020

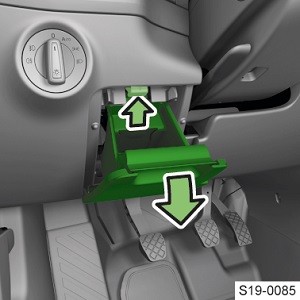

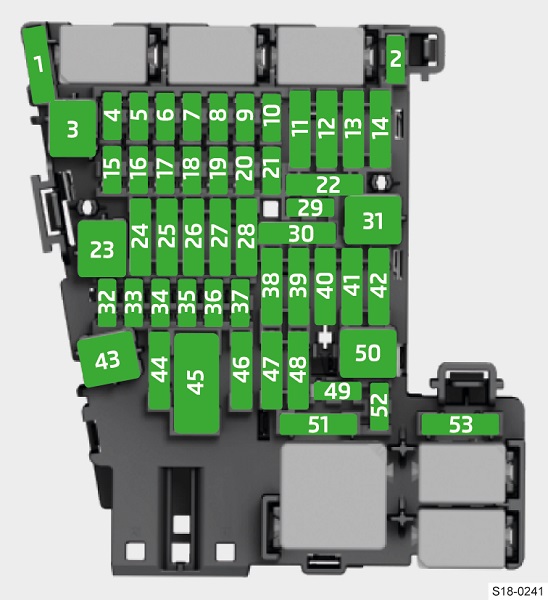

Pojistky v přístrojové desce

Číslo	Popis
Číslo	Popis
1	SCR (AdBlue®)
2	Vyhřívání volantu
3	Nepoužívá se
4	Alarmový systém
5	Datová sběrnice
6	Automatická převodovka
7	Klimatizace; Přijímač stacionárního vyhřívání; Vyhřívání předního a zadního skla; Senzor pneumatického systému.
8	Spínač světel; Senzor deště; Parkovací brzda; Ambientní osvětlení; Senzor alarmového systému; Přední světlomety.
9	Ovládací páka pod volantem
10	Displej zařízení Infotainment
11	Osvětlení vozidla – levá strana
12	Zařízení Infotainment
13	Napínače bezpečnostních pásů – levá strana
14	Ventilátor klimatizace, vyhřívání
15	Elektrický zámek řízení
16	USB porty; Diagnostická zásuvka; Phonebox.
17	Přístrojová deska; Nouzové číslo.
18	Zadní kamera; Zobrazení oblasti
19	KESSY (systém centrálního zamykání a startování bez klíče)
20	SCR (AdBlue®); Vakuová pumpa pro brzdový systém.
21	Pohon všech kol
22	Tažné zařízení
23	Posuvná panoramatická střecha
24	Osvětlení vozidla – pravá strana
25	Centrální zamykání – přední levé a zadní levé dveře; Ovládání oken na levé straně; Vyhřívání levého zpětného zrcátka; Funkce sklopného zrcátka, nastavení plochy zrcátka.
26	Vyhřívání předních sedadel

Číslo	Popis
27	Osvětlení interiéru
28	Tažné zařízení
29	Funkce nabíjení USB – na zadní straně a v zrcátku se zpětným pohledem
30	Nastavení tlumičů
31	Otvírání zavazadlového prostoru
32	Asistence při parkování; Asistent parkování; Detekce mrtvého úhlu.
33	Airbag
34	Klimatizace; Spínač světel couvání; Zrcátko se zpětným pohledem s funkcí automatického zatemnění; Vyhřívání sedadel; Parkovací brzda; Spínač světel; Panel s tlačítky.
35	Diagnostická zásuvka; Kamera; Radarový senzor.
36	Světlomet LED – vpravo
37	Světlomet LED – vlevo
38	Tažné zařízení
39	Centrální zamykání – přední dveře vpravo a zadní dveře vpravo; Ovládání oken vpravo; Vyhřívání pravého zrcátka se zpětným pohledem; Funkce sklopného zrcátka, nastavení plochy zrcátka.
40	Zásuvka 12 V
41	Napínače bezpečnostních pásů – pravá strana
42	Blokování zavazadlového prostoru; Systém čištění světlometů; Přední a zadní mytí skla.
43	Hudební zesilovač
44	Tažné zařízení
45	Elektrické ovládání sedadla řidiče
46	Zásuvka 230 V
47	Zadní mytí skla
48	Generátor sportovního zvuku
49	Startování motoru; Spínač pedálu spojky.
50	Nepoužívané
51	Vyhřívání zadních sedadel
52	Ventilace předního sedadla
53	Vyhřívání zadního skla

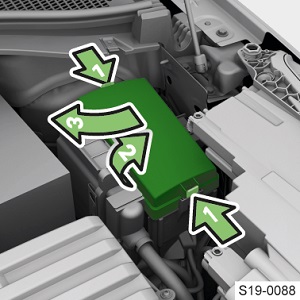

Pojistky v motorovém prostoru

Číslo	Popis
1	Systém asistence ESC; Brzda parkování.
2	Systém asistence ESC
3	Systém řízení motoru
4	Ventilátor chladiče; Regulátor tlaku paliva; Elektrické vytápění; Zapalovací svíčka; Senzor průtoku vzduchu; Brzdový systém; Senzor hladiny oleje a teplota oleje; Zapalování; Prvky motoru.
5	Prvky motoru
6	Senzor brzdění
7	Čerpadlo chladicí kapaliny; Ventil výfukových plynů; Odtok olejové vany; Prvky motoru.
8	Senzor Lambda; Senzor NOx a senzor částic.
9	Čerpadlo chladicí kapaliny; Zapalování; Prvky motoru.
10

Schéma pojistek a relé – Škoda Kodiaq

Vztahuje se na vozidla vyrobená v letech:

2022.

Pojistky v přístrojové desce

Číslo	Popis
Číslo	Popis
1	SCR (AdBlue®)
2	vyhřívání volantu
3	Rezerva
4	Alarmový systém
5	datová sběrnice
6	Automatická převodovka
7	Klimatizace, přijímač pomocného vyhřívání, vyhřívání předního a zadního čelního skla, kontrolní indikátor pneumatik
8	spínač světel, senzor deště, parkovací brzda, ambientní osvětlení, senzor alarmu, přední světlomety
9	ovládací páka pod volantem
10	displej zařízení Infotainment
11	Osvětlení vozidla – levá strana
12	zařízení Infotainment
13	Napínače pásů – levá strana
14	ventilátor klimatizace, vyhřívání
15	elektrický zámek řízení
16	USB připojení, diagnostický port, Phonebox
17	přístrojová deska, nouzové číslo
18	Zadní kamera, Area View
19	KESSY (systém centrálního zamykání a startování bez klíče)
20	SCR (AdBlue®), vakuová pumpa brzdového systému
21	pohon všech kol
22	Tažné zařízení
23	posuvná panoramatická střecha
24	Osvětlení vozidla – pravá strana
25	Centrální zamykání – přední levé a zadní levé dveře, ovládání oken na levé straně, vyhřívání vnějšího zrcátka na levé straně, funkce sklápění, nastavení plochy zrcátka
26	Vyhřívání předních sedadel

Číslo	Popis
27	Osvětlení interiéru
28	Tažné zařízení
29	Funkce nabíjení USB – na zadní straně a na vnitřním zrcadle
30	nastavení tlumičů
31	otevření zavazadlového prostoru
32	Asistence při parkování, asistent parkování, detekce mrtvého úhlu
33	Airbag
34	Klimatizace, spínač světel couvání, vnitřní zrcadlo s funkcí automatického zatemnění, vyhřívání sedadel, parkovací brzda, spínač světel, panel s tlačítky
35	Diagnostický port, kamera, radarový senzor
36	LED světlomet – pravý
37	LED světlomet – levý
38	Tažné zařízení
39	Centrální zamykání – přední dveře vpravo a zadní dveře vpravo, ovládání oken vpravo, vyhřívání vnějšího zrcátka vpravo, funkce sklopného zrcátka, nastavení plochy zrcátka
40	zásuvky 12 V
41	Napínače bezpečnostních pásů – pravá strana
42	uzamknutí zavazadlového prostoru, systém čištění světlometů, přední a zadní stěrače
43	hudební zesilovač
44	Tažné zařízení
45	elektrické ovládání sedadla řidiče
46	zásuvka 230 V
47	stěrač zadního okna
48	Generátor sportovního zvuku
49	startování motoru, spínač pedálu spojky
50	Rezerva
51	vyhřívání zadních sedadel
52	Vetranie predných sedadiel, osvetlenie miesta pre nohy
53	Vyhřívání zadního okna

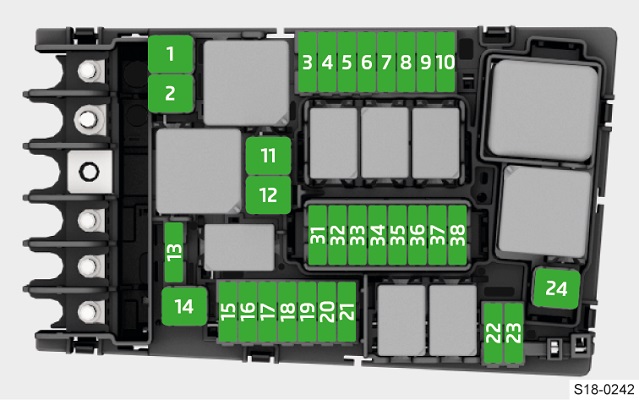

Pojistky v motorovém prostoru

Číslo	Popis
1	Systém asistence ESC, brzda parkování
2	Systém asistence ESC
3	systém řízení motoru
4	Ventilátor chladiče, regulátor tlaku paliva, elektrické vyhřívání, zapalovací svíčka, měřicí přístroj hmotnosti vzduchu, brzdový systém, senzor hladiny oleje a teploty oleje, zapalování, komponenty motoru
5	komponenty motoru
6	senzor brzdění
7	Čerpadlo chladicí kapaliny, ventil výfukových plynů, odvzdušnění bloku, komponenty motoru
8	Sonda Lambda, senzor NOx a senzor pevných částic
9

O Škoda Kodiaq (2016-2022)

Škoda Kodiaq, představená v roce 2016, je prvním SUV modelem značky Škoda, který nabízí prostornost a všestrannost pro rodiny a dobrodruhy. Tento model je známý svým elegantním designem a vysokou úrovní komfortu. Kodiaq je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízejí výkon a efektivitu. Díky pokročilým technologiím a bezpečnostním funkcím, jako jsou adaptivní tempomat a systém nouzového brzdění, je Kodiaq ideální volbou pro ty, kteří hledají spolehlivé a bezpečné vozidlo.

Schéma pojistkové skříňky Škoda Kodiaq

Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Kodiaq, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. V Škoda Kodiaq se pojistková skříňka obvykle nachází na dvou místech: v prostoru pod kapotou a v interiéru vozidla, často v blízkosti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhrady se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytnou součástí údržby a zabezpečení správného fungování vašeho vozidla.
