Nissan Murano (2002-2007) – pojistková skříňka

Nissan Murano (2002-2007) – schéma pojistek

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007.

Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Murano (2002-2007) je pojistka 5 v pojistkové skříňce.

Kabina

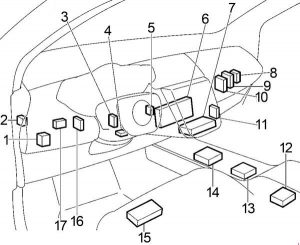

LHD

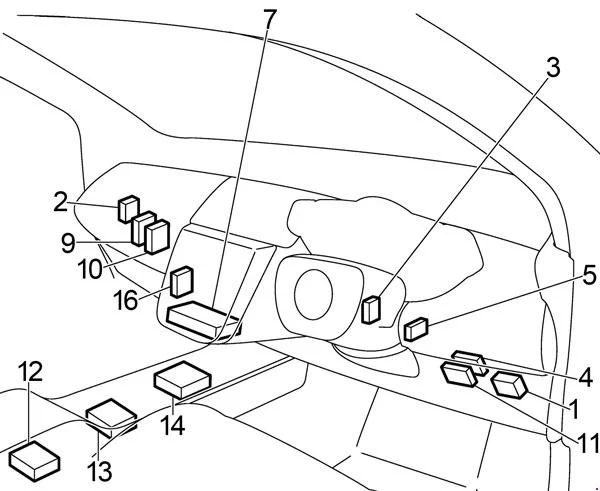

RHD

1. Pojistková skříňka
2. Řídicí jednotka 4WD
3. Modul řízení karoserie (BCM)
4. Řídicí jednotka zámku převodovky
5. Imobilizér systém proti krádeži Nissan (NATS IMMU)
6. Displej ovládacího panelu (s navigačním systémem)
7. Měřicí a zesilovač klimatizace
8. Řídicí jednotka varování tlaku pneumatik
9. Modul řízení převodovky (TCM)
10. Modul řízení motoru (ECM)
11. Řídicí jednotka dálkového přístupu bez klíče
12. Modul senzor diagnostiky airbagu
13. Řídicí jednotka přenosu
14. Řídicí jednotka navigace
15. Řídicí jednotka řidiče
16. Řídicí jednotka času
17. Řídicí jednotka automatického polohování tahu

Pojistková skříňka kabina

Číslo	Ampéry [A]	Popis
1	10	Hlavní obvod napájení a uzemnění, funkce systému vstřikování paliva, vstřikovač, systém proti krádeži Nissan, elektrické okno, otevírací střecha, vyhřívání zadního okna, automatické polohování řízení, světlomet, systém kontroly polohy světlometů, systém denního svícení, kombinovaný spínač, směrovky a výstražná světla, parkovací světla, registrační světla, zadní světla, přední mlhová světla, zadní mlhové světlo, vnitřní osvětlení, osvětlení, zvonek, přední stěrač a ostřikovač skla, zadní stěrač a ostřikovač skla, čistič světlometů, systém dálkového otevírání bez klíče, informace o vozidle a integrovaný systém spínačů, navigační systém
2	–	–
3	–	–
4	–	–
5	15	Zapalovač cigaret
6	10	Systém výstrahy proti krádeži (předpříprava), vyhřívání zadního okna, automatické polohování tahu, klimatizace, světlomet, systém denního svícení, systém kontroly polohy světlometů, směrovky a výstražná lampa, kombinovaný spínač, parkovací světla, registrační světla, zadní světla, zadní mlhové světlo, osvětlení, čistič světlometů, audio systém, navigační systém, systém výstrahy nízkého tlaku pneumatik, bezpečnostní systém vozidla, systém dálkového otevírání vozidla bez klíče, elektrické okno, elektrické zrcadlo, přední mlhový světlomet, informace o vozidle a integrovaný systém spínačů, audiovizuální komunikace Linea
7	15	Napájecí zdroj
8	10	Vyhřívání zadního okna
9	10	Automatické polohování řízení
10	15	Klimatizace, tachometr, otáčkoměr, teplota a ukazatele paliva
11	15	Klimatizace, tachometr, otáčkoměr, teplota a ukazatele paliva

12	10	Spínač automatické brzdy (ASCD), konektory Mil a Data Link, spínač manuálního režimu, prvky, které nejsou detekovatelné, systém blokování převodovky CVT, systém kontroly 4WD, systém kontroly ESP / TCS / ABS / VDC, elektrický zámek dveří, systém bezklíčového přístupu, odmrazovač zadního okna, vyhřívané sedadlo, systém kontroly nasměrování světlometů, klimatizace, tachometr, otáčkoměr, teplota a ukazatele paliva, směrovky a kontrolní žárovka, kontrolní žárovky, žárovka indikátor CVT, zvonek, navigační systém, telefon (předpříprava) б Senzor teploty nádrže na palivo, spínač druhé polohy, systém varování o nízkém tlaku pneumatik, systém nastavitelných pedálů, audio, audiovizuální komunikační linka, informace o vozidle a integrovaný systém spínačů
13	10	Systém dodatečného zadržování
14	10	Indikátor zařízení pro kontrolu automatické rychlosti (ASCD), konektory Mil a Data Link, spínač manuálního režimu, prvky, které nejsou detekovatelné, systém kontroly 4WD, systém kontroly ESP / TCS / ABS / VSC, dodatečný omezovač, vnitřní zrcadlo (automatické zpětné zrcadlo), systém nabíjení, světlomet, systém denního svícení, směrovky a kontrolní žárovka, žárovka couvacího světla, zadní mlhové světlo, osvětlení, tachometr, otáčkoměr, teplota a ukazatele paliva, kontrolní žárovky, navigační systém, kontrolní žárovka CVT, signál varování, spínač druhé polohy
15	15	Senzor vyhřívaného kyslíku, senzor poměru vzduch-palivo, funkce systému vstřikování paliva
16	–	–
17	15	Zásuvka napájení
18	10	Systém varování proti krádeži (předpříprava), vnitřní žárovka, vnitřní žárovka místnosti
19	10	Podpora motoru, konektory Mil a Data Link, spínač manuálního režimu, prvky, které nejsou detekovatelné, systém kontroly 4WD, systém kontroly ESP / TCS / ABS, elektrický zámek dveří, systém bezklíčového přístupu, odmrazovač zadního okna, klimatizace, směrovky, kontrolní žárovka, odmrazovač zadního okna, kontrolní žárovky, žárovka indikátor CVT, zvonek, senzor teploty nádrže na palivo, spínač druhé polohy, systém varování o nízkém tlaku pneumatik, systém VDC, univerzální vysílač-přijímač Homelink, vnitřní zrcadlo (automatické zpětné zrcadlo), navigační systém, informace o vozidle a integrovaný systém spínačů, audiovizuální komunikační linka
20	10	Brzdové světlo, spínač brzdy, spínač brzdy automatického řízení rychlosti (ASCD), prvky, které nejsou detekovatelné, systém blokování převodovky CVT, systém kontroly ESP / TCS / ABS / VDC
21	10	Indikátor zařízení pro kontrolu automatické rychlosti (ASCD), konektory Mil a Data Link, spínač manuálního režimu, prvky, které nejsou detekovatelné, napájení, systém kontroly 4WD, systém blokování převodovky CVT, systém kontroly ESP / TCS / ABS / VDC, zámek dveří, systém varování proti krádeži (předpříprava), systém proti krádeži Nissan, automatický polohovač řízení, světlomet, systém denního svícení, směrovky a kontrolní žárovka, zadní mlhové světlo, vnitřní osvětlení, osvětlení, tachometr, otáčkoměr, teplota a ukazatele paliva, kontrolní žárovky, kontrolní žárovka CVT, zvonek, spínač druhé polohy, systém varování o nízkém tlaku pneumatik, systém dálkového otevírání vozidla bez klíče, systém bezpečnosti vozidla, systém nastavitelných pedálů
22	10	Elektrický zámek dveří
S	–	Rezervní pojistky

Číslo	Relé
R1	Duchessa
R2	Příslušenství

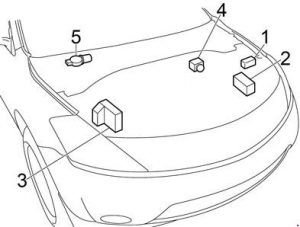

Motorový prostor

1. Bloky pojistek
2. Pojistková skříňka č. 2
3. Pojistková skříňka č. 1 (IPDM E / R)
4. Aktivátor ABS a elektrická jednotka
5. Motor stěrače předního skla

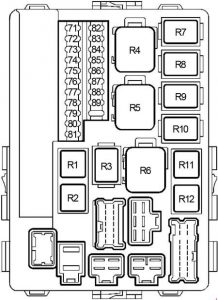

Pojistková skříňka motorového prostoru (typ 1)

Č. br	Ampéry [A]	Popis
71	10	Modul řízení převodovky, senzor rychlosti přídavný CVT (senzor otáček)
72	15	Relé světlometů předních mlhových světel
73	15	IPDM E / R
74	30	Relé stěrače předního
75	10	Relé světel zadních
76	15	Relé motoru řízení světlometu
77	20	Relé odmrazovače zadního okna
78	20	Relé odmrazovače zadního okna
79	10	Relé klimatizace
80	10	Relé stěrače předního

81	15	Relé čerpadla paliva
82	15	Relé ECM
83	15	Světlomety RH (tlumená světla), systém automatického osvětlení, systém bezpečnosti vozidla
84	15	Světlomety LH (tlumená světla), systém automatického osvětlení, systém bezpečnosti vozidla
85	10	Světlomety LH (dálková světla), systém automatického osvětlení, systém bezpečnosti vozidla
86	10	Světlomety RH (dálková světla), systém automatického osvětlení, systém bezpečnosti vozidla
87	10	Přední stěrač a ostřikovač, zadní stěrač a ostřikovač
88	10	Systém AWD, systém proti zablokování, systém dynamické kontroly vozidla
89	10	–
Relé
R1	Čerpadlo paliva
R2	Klimatizace

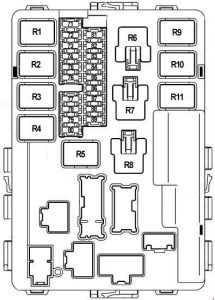

Pojistková skříňka komory motoru (typ 2)

Č. br	Ampéry [A]	Popis
71	10	Parkovací světla, registrační světla, zadní světla, systém kontroly nastavení světlometů, osvětlení
72	10	Světlomety RH (dálková světla), systém denního svícení
73	30	Relé stěrače předního
74	10	Světlomety LH (dálková světla), systém denního svícení
75	20	Relé odmrazovače zadního okna
76	15	Světlomety RH (tlumená světla), systém denního svícení
77	15	Relé ECM, napájení ECM z rezervy, systém proti krádeži Nissan
78	15	Relé denních světel
79	10	Relé klimatizace
80	20	Relé odmrazovače zadního okna
81	15	Relé čerpadla paliva
82	10	Systém kontroly 4WD, systém kontroly ESP / TCS / ABS
83	10	Modul kontroly převodovky, dodatečný senzor rychlosti CVT (senzor otáček)
84	10	Přední stěrač a ostřikovač, zadní stěrač a ostřikovač
85	15	–

86	15	Světlomety LH (diodová světla), systém denního svícení
87	15	Relé motoru řízení světlometu
88	15	Relé předních mlhových světlometů
89	10	–
Relé
R1	Modul řízení motoru
R2	Vysoký světlomet
R3	Nízký světlomet
R4	Startér
R5	Zapalování
R6	Chladicí ventilátor (č. 3)
R7	Chladicí ventilátor (č. 1)
R8	Chladicí ventilátor (č. 2)
R9	Motor řízení světlometu
R10	Čerpadlo paliva
R11	Přední mlhový světlomet

Pojistková skříňka místnosti motoru č. 2

Č. br	Ampéry [A]	Popis
31	10	Napájení ECM pro zálohu
32	10	Klaksón, systém dálkového otevírání vozidla bez klíče, systém zabezpečení vozidla
33	10	Systém nabíjení
34	30	Parkovací světla, registrační světla, zadní světla
35	10	Otevírání zadních dveří
36	15	Vyhřívané sedadlo
37	10	Systém kontroly 4WD
38	15	Audio, navigační systém, telefon (předkabelovaný), odmrazovač zadního okna, informace o vozidle a integrovaný systém spínačů, audiovizuální komunikační linka
fa	50	Elektrický zámek dveří, systém dálkového otevírání dveří bez klíče, mechanismus otevírání zadních dveří, systém upozornění proti krádeži (předkabelovaný), elektrické okno, odmrazovač zadního okna, otevíratelná střecha, automatický polohovač tahu, elektrické sedadlo, světlomet, systém denního svícení, systém kontroly nasměrování světlometů, signalizační a výstražná lampa, kombinovaný spínač, parkovací světla, registrační světla, zadní světla, zadní mlhové světlo, vnitřní osvětlení, osvětlení, zvonek upozornění, přední stěrač a ostřikovač, zadní stěrač a ostřikovač, čistič světlometů, systém upozornění na nízký tlak pneumatik, systém zabezpečení vozidla, systém proti krádeži Nissan, elektricky poháněné vnější zrcadlo, systém nastavitelných pedálů, přední mlhový světlomet, informace o vozidle a integrovaný systém spínačů, navigační systém
sol	30	Systém prevence zablokování kol
H.	30	Systém kontroly ESP / TCS / ABS
ja	40	Čistič světlometů
jot	50	Systém kontroly ESP / TCS / ABS
K.	40	Kontrola ventilátoru chlazení
L	40	Kontrola ventilátoru chlazení
M	40	Zapalování
Relé
R1	Relé klaksónu
R2	Ostřikovač světlometů

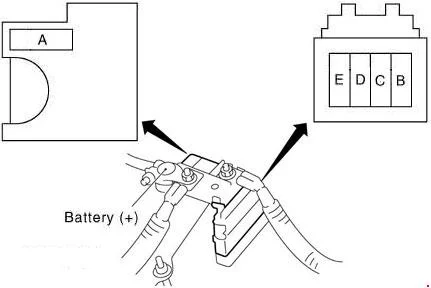

Bloky pojistek

Číslo	Ampéry [A]	Popis
A	120	Systém nabíjení, pojistky „B“, „C“
B	100	„31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J Pojistky “,„ K “,„ L “,„ M “
C	80	Typ 1:  Relé vysokého levelu světlometu (pojistky „85“, „86“), relé nízkého levelu světlometu (pojistky „83“, „84“), „72“, „74“, „75“, „76“, „77“, Pojistky „79“ Typ 2:  relé vysokého levelu světlometu (pojistky „72“, „74“), relé nízkého levelu světlometu (pojistky „76“, „86“), „71“, „73“, „75“, „87“ Pojistky
D	60	Relé příslušenství (pojistky „5“, „6“, „7“), relé ventilátoru (pojistky „10“, „11“), pojistky „17“, „18“, „19“, „20“, „21“
E	80	Typ 1:  Relé zapalování (pojistky „71“, „80“, „81“, „87“, „88“), pojistky „73“, „78“, „82“ Typ 2:  Relé zapalování (relé A / C Relé stěrače předního skla Relé vysokého levelu stěrače předního skla, pojistky „81“, „82“, „83“, „84“), pojistky „77“, „78“, „79“, „80“

O Nissan Murano (2002-2007)

Nissan Murano, vyráběný v letech 2002 až 2007, je elegantní SUV, které kombinuje stylový design s výkonnými jízdními vlastnostmi. Tento model je známý svou prostornou kabinou a komfortním interiérem, který nabízí dostatek místa pro cestující i zavazadla. Pod kapotou se nacházejí různé možnosti motorů, přičemž nejčastěji se setkáváme s 3,5litrovým V6 motorem, který poskytuje dostatečný výkon pro každodenní jízdy i delší cesty. Nissan Murano je také vybaven pokročilými bezpečnostními prvky a moderními technologiemi, což z něj činí ideální volbu pro rodiny i jednotlivce, kteří hledají spolehlivé a stylové vozidlo.

Schéma pojistkové skříňky Nissan Murano

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Murano, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu nachází typicky pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je nezbytné věnovat jí pozornost a pravidelně kontrolovat její stav.
