DC / DC konvertor (zapalovací relé – pojistka č. 54, 55, 56, 57)
30
10
Modul řízení sonar, senzor úhlu řízení, spínač brzdových světel, modul řízení 4WD, modul řízení EPS, konektor pro připojení dat, audio jednotka, modul řízení Navi, modul řízení monitorování životního prostředí, modul řízení elektrické parkovací brzdy, modul řízení podvozku, auto Anti- oslňující zrcátko vnitřní, volitelný konektor (8), kombinovaný spínač (spirálový kabel), relé vytápění paliva, senzor vzdálenosti, přední kamera, relé PTC-1, relé PTC-2, relé PTC-3, zapalovací relé (s funkcí Stop / Start System)
31
5
Kombinovaný přístroj, LED 1 (se systémem Stop / Start)

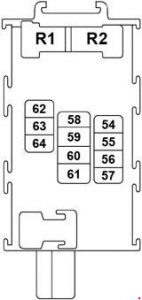

Panel pojistek palubní desky (se systémem Stop / Start)
Nissan X-Trail – diagram pojistkové skříňky – palubní deska
Číslo
Ampéry [A]
Popis
54
10
Senzor úhlu řízení
55
10
LED 2
56
10
Modul řízení monitorování prostředí, senzor vzdálenosti, modul přední kamery, jednotka audia
57
10
Modul řízení motoru, modul řízení převodovky, spínač rozsahu převodovky, IPDM E / R (inteligentní modul distribuce napájení v motorovém prostoru), spínač neutrálních poloh, senzor hlavní rychlosti, senzor pomocné rychlosti, senzor vstupní rychlosti, spínač rozsahu převodovky, spínač couvacího světla
58
–
–
59
10
A / C
60
10
Aktuátor a modul řízení ABS
61
–
–
62
–
–
63
20
Jednotka audia, modul řízení Navi, modul řízení monitorování prostředí
64
–
–
Relé
R1
Příslušenství
R2
Zapalování
J / B č. 2
Nissan X-Trail – schéma pojistkové skříňky – J / B č. 2
Číslo
Ampéry [A]
Popis
74
10
Relé čerpadla elektrického oleje
75
10
Modul řízení převodovky
76
–
–

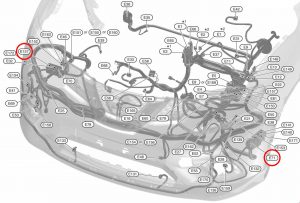

Pojistková skříňka v motorovém prostoru (E4)

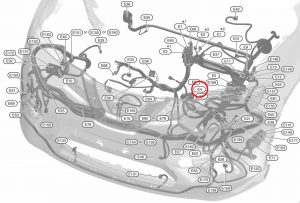

Nissan X-Trail – schéma pojistkové skříňky – motorový prostor E4
Motor QR

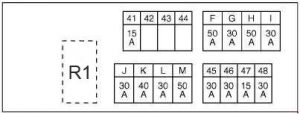

Nissan X-Trail – schéma pojistkové skříňky – motorový prostor E4 – motor QR

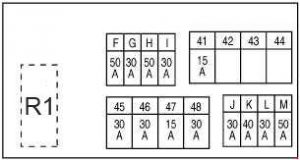

Motor MR
Nissan X-Trail – schéma pojistkové skříňky – motorový prostor E4 – motor MR
Motor R9M
Nissan X-Trail – schéma pojistkové skříňky – motorový prostor E4 – motor R9M
Číslo
Ampéry [A]
Popis
41
15
Relé klaksonu 1
42
30
R9M: relé PTC 2
43
30
R9M: relé PTC 3
44
30
R9M: relé PTC 1
45
30
Kontrolér elektrické parkovací brzdy
46
30
Volitelný konektor 9
47
15
Relé klaksonu 2
48
30
Kontrolér elektrické parkovací brzdy
a
50
Modul řízení ESP
50
R9M: Relé ovládání oken, hlavní spínač okna, motorová skupina otevírací střechy, motorová skupina stínítka, relé elektrického okna, spínač bederní opěrky, spínač bederní opěrky, hlavní spínač okna, spínač sedadla (strana řidiče), spínač sedadla (strana spolujezdce)
b
30
Aktuátor a modul řízení ABS
c
50
Modul řízení ESP
30
R9M: Relé ventilátoru chlazení 2
d
30
Relé stěrače světlometu
50
R9M: Modul řízení ESP
e
30
Modul automatického ovládání zadních dveří
50
R9M: Modul řízení ESP
K.
40
Aktuátor a modul řízení ABS
30
R9M: Relé ventilátoru chlazení 2
L
30
Relé řízení startování, blokování pojistek (J / B), relé zapalování
M
50
Relé elektrického okna, hlavní spínač skla, motorová skupina otevírací střechy, motorová skupina stínítka, relé elektrického okna, spínač bederní opory, spínač bederní opory, hlavní spínač skla, spínač sedadla (strana řidiče), spínač sedadla (strana spolujezdce)
40
R9M: Aktuátor a modul řízení ABS
Relé
R1
Relé klaksonu
Pojistková skříňka v motorovém prostoru (F116)
Motor QR

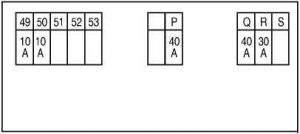

Nissan X-Trail – schéma pojistkové skříňky – motorový prostor F116 – motor QR
Motor MR

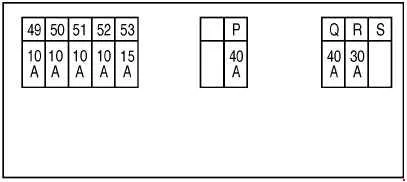

Nissan X-Trail – schéma pojistkové skříňky – motorový prostor F116 – motor MR

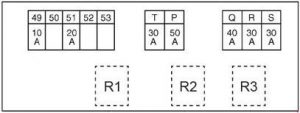

Motor R9M
Nissan X-Trail – schéma pojistkové skříňky – motorový prostor F116 – motor R9M

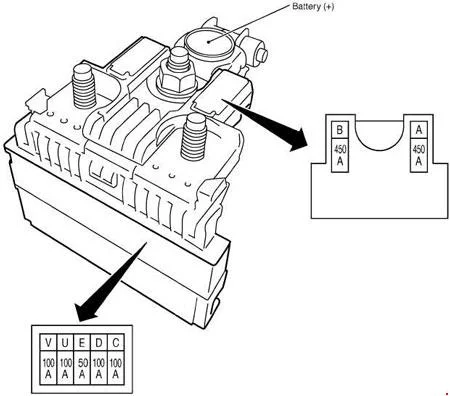

Pojistková skříňka v motorovém prostoru (IPDM E / R)

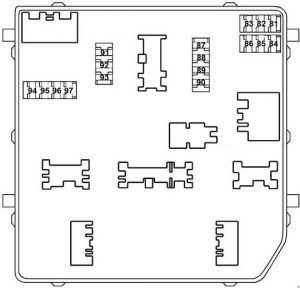

Nissan X-Trail – diagram pojistkové skříňky – motorový prostor (IPDM E / R)
Číslo
Ampéry [A]
Popis
81
10
Modul řízení motoru
82
15
Modul řízení motoru
83
15
Relé motoru řízení klapky, modul řízení motoru, elektromagnetický ventil pro regulaci množství par paliva EVAP, senzor hmotnostního průtoku vzduchu, kondenzátor, zapalovací cívka č. 1 (s výkonovým tranzistorem), zapalovací cívka č. 2 (s výkonovým tranzistorem), zapalovací cívka č. 3 (s výkonovým tranzistorem), zapalovací cívka č. 4 (s výkonovým tranzistorem), relé vstřikovače paliva, elektromagnetický ventil pro řízení distribuce výfukových ventilů, elektromagnetický ventil pro řízení distribuce sacích ventilů, relé čerpadla paliva s vysokým tlakem, vstřikovač paliva č. 1, vstřikovač paliva č. 2, IPDM E / R (inteligentní modul distribuce energie v motorovém prostoru), vstřikovač paliva č. 3, vstřikovač paliva č. 4, aktivátor průtoku paliva, senzor poměru vzduch-palivo (A / F), elektromagnetický ventil pro řízení obtokového ventilu chladicí kapaliny motoru, ohřívač paliva a senzor hladiny vody v palivu
84
10
Modul řízení motoru, elektromagnetický ventil pro řízení distribuce výfukových ventilů, střední elektromagnetický ventil pro řízení distribuce sacích ventilů, elektromagnetický ventil pro řízení distribuce sacích ventilů, regulační ventil na sacím potrubí regulačního kanálu
85
15
Senzor poměru vzduch-palivo (A / F) 1, ohřívaný senzor kyslíku 2, elektromagnetický ventil pro přeplňování turbodmychadla, modul řízení motoru, modul řízení ohřívače
86
15
Vstřikovač paliva č. 1, vstřikovač paliva č. 2, vstřikovač paliva č. 3, vstřikovač paliva č. 4, kondenzátor, zapalovací cívka č. 1 (s výkonovým tranzistorem), zapalovací cívka č. 2 (s výkonovým tranzistorem), zapalovací cívka č. 3 (s výkonovým tranzistorem), zapalovací cívka č. 4 (s výkonovým tranzistorem), IPDM E / R (inteligentní modul distribuce energie v motorovém prostoru), pojistka č. Q (relé ventilátoru chlazení 1 (motor ventilátoru chlazení 2, ventilátor chlazení) Relé 2, rezistor (R9M))
87
15
Relé klimatizace (kompresor)
88
–
–
89
–
–
90
30
Relé předního stěrače (motor předního stěrače)
91
20
Relé čerpadla paliva (modul řízení motoru, skupina řízení čerpadla paliva, skupina senzoru hladiny paliva, čerpadlo paliva)
92
–
–
93
10
Modul řízení motoru, modul řízení převodovky, spínač rozsahu převodovky, IPDM E / R (inteligentní modul distribuce energie v motorovém prostoru), spínač neutrálních poloh, senzor hlavní rychlosti, senzor pomocné rychlosti, senzor vstupní rychlosti, spínač polohy zpátečky / neutrál, pojistka č. 57 (se systémem Stop / Start)
94
–
–
95
5
Blokování řízení
96
10
Relé restartování motoru
97
10
Kompresor, přední kombinované světlo RH, přední kombinované světlo LH, spínač rozsahu převodovky, spínač neutrálních poloh, spínač světla zpátečky, spínač polohy zpátečky / neutrál
Konvertor DC / DC, pojistková skříňka (J / B) č. 63 – (audio jednotka, řídicí jednotka Navi, řídicí jednotka monitorování životního prostředí)
Se systémem Stop / Start: konvertor DC / DC – pojistková skříňka (J / B) – (Relé příslušenství, pojistka č. 20, 59, 60
O
30
Konvertor DC / DC, pojistková skříňka (J / B č. 2) č. 74 (relé elektrické olejové pumpy), 75 (řídicí jednotka převodovky)
Nissan X-Trail z let 2014 až 2018 je oblíbené SUV, které kombinuje elegantní design s praktičností a moderními technologiemi. Tento model nabízí prostorný interiér, který je ideální pro rodiny a dlouhé cesty. X-Trail je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Vozidlo je vybaveno pokročilými bezpečnostními funkcemi, jako jsou asistenční systémy pro řidiče, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Nissan X-Trail
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan X-Trail, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v interiéru vozidla, pod přístrojovou deskou, a druhá může být umístěna v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat pojistky se stejnou ampérovou hodnotou jako náhradu, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektronických systémů ve vozidle.
