Nissan Almera N15 (1995-2000) – pojistková skříňka
Nissan Almera N15 – schéma pojistkové skříňky
Rok výroby:1995, 1996, 1997, 1998, 1999, 2000.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Almera N15 je pojistka 13 v pojistkové skříňce v prostoru pro cestující.
Poloha
Určení
- skříňka pro montáž pojistek a relé;
- řídicí jednotka elektroniky motoru;
- řídicí jednotka airbagu;
- řídicí jednotka elektroniky ABS;
- relé řídicí jednotky motoru;
- časované relé stěrače čelního skla;
- skříňka pro centrální zamykání zámků dveří;
- relé blokování motoru startéru;
- řídicí jednotka signalizátoru vnějších světel, která nejsou vypnuta při přítomnosti klíče v zapalování (spínač přístrojů a motorek startéru);
- spínač relé pro směrovky a alarm;
- spínač brzdových světel;
- relé mlhových světel;
- relé palivové pumpy;
- časované relé stěrače zadního okna;
- konektor kabeláže spínače dveří;
- konektor pro kabeláž prostoru pro cestující a motorový prostor;
- spínač oken a otevírací střechy.
Prostor pro cestující
Relé
| 1 | Relé motoru střechy (bez ovládání oken) |
| 2 | Relé vyhřívaného zrcátka |
| 3 | Relé motoru ventilátoru topení |
| 4 | Relé hlavních obvodů zapalování |
| 5 | Relé pomocných obvodů zapalování |
Spínače automatické
| F1 | (15A) Vytápění, klimatizace |
| F2 | (15A) Vytápění, klimatizace |
| F3 | (20A) Vyhřívané zadní sklo (bez denního světla) |
| F4 | (15A) Přední mlhová světla |
| F5 | (20A) Vyhřívané zadní sklo (s denním světlem) |
| F6 | (7,5A) Ventil pro regulaci volnoběhu – klimatizace, systém deaktivace klimatizace, ohřívač, klimatizace |
| F7 | (7,5 A) Diagnostický konektor;
Relé ovládání oken; Relé napájení otevírací střechy; Časované relé pro odmrazování zadního skla; Řídicí jednotka imobilizéru. |
| F8 | (10A) Systém řízení automatické převodovky;
Zpětná světla; Sada ukazatelů; Ukazatele. |
| F9 | (10A) Stěrač zadního skla |
| F10 | (15A) Osvětlení hodin, audio systém |
| F11 | (7,5A) Směrovky |
| F12 | (7,5A) Elektronická řídicí jednotka ABS |
| F13 | (15A) Pojistka zapalovače cigaret |
| F14 | (10A) Brzdová světla;
Elektronická řídicí jednotka ABS. |
| F15 | (10A) Alarm |
| F 16 | (10A) Senzor ohřívaného kyslíku |
| F17 | (15A) Čerpadlo paliva;
Pomocná regulační ventilace vzduchu. |
| F18 | (10A) Vyhřívaná sedadla |
| F19 | (20A) Stěrač předního skla |
| F20 | (7,5A) Vnitřní osvětlení |
| F21 | (3A) Modul řízení SRS (systém jednoho airbagu) |
| F22 | (10A) Modul řízení SRS (systém dvou airbagů) |
| F23 | (10A) Vyhřívaná boční zrcátka |
| F24 | (7,5 A) Relé žhavicích svíček;
Nastavení úhlu světlometů; Hodiny; Audio systém; Modul řízení imobilizéru. |
| F25 | (10A) Ventil e/m pro čištění systému pro zachytávání par paliva;
Ventil e/m pro čištění systému EGR; Ventil pro regulaci volnoběhu (IAC) -SOHC; Ventil e/m pro variabilní fáze rozvodu; Relé motoru chladicího ventilátoru; Relé předehřevu s připojením; Předběžná kontrola při částečném zatížení; Ventil pro uzavření paliva e/m; Klimatizace; Relé blokování startování – automatická převodovka; Kontrolér denních světel; Relé vyhřívání zadního skla; Signál zapnutí do elektronické řídicí jednotky motoru (CD20E, diesel). |
| F26 | (7,5A) Signál startování do elektronické řídicí jednotky motoru – CD20E diesel;
Modul řízení denních světel. |
| F27 | Rezervní pojistka |
| F28 | Rezervní pojistka |
| F29 | (15A) Prostředky pro čištění světlometů |
| F30 | Rezervní pojistka |
| F31 | Rezervní pojistka |
Motorový prostor
Motorový prostor obsahuje 3 pojistkové skříňky a relé. Dvě jsou vlevo blízko baterie a jedna vpravo. Počet jejich prvků se může lišit a závisí na konfiguraci vozidla.

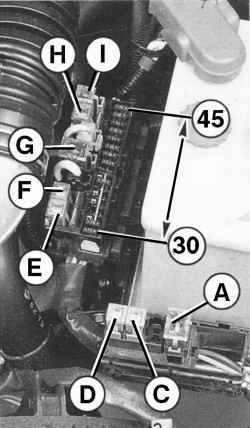

Skříňka vedle baterie
- Systém vytápění před a po startování 75A
- C 30A relé řízení elektromagnetického ventilu ABS
- D 30A relé hydraulické pumpy ABS
- E 30A Elektrický ventilátor chlazení motoru. Impianto klimatizace
- F 25A Centrální zamykání dveří. Elektricky otevíratelná střecha
- G 75A Napájení palubního systému
- Н 30А Elektrický ventilátor chlazení motoru. Impianto klimatizace
- I 30A Napájecí obvod spínače zapalování nebo přístroje a spínače startéru
- 30 7,5A Elektromagnetická spojka kompresoru klimatizace. Elektropneumatická ventilová rychlost volnoběhu 2 aktivovaná
- 31 7,5A Napájecí obvod regulátoru napětí generátoru
- 36 10A Světlomety (poloha). Zadní světla (boční světlo)
- 37 – Rezerva
- 38 – Rezerva
- 39 15A Pravý světlomet (tlumená a dálková světla)
- 40 15А Levý světlomet (tlumená a dálková světla), Kontrolka zapnutí dálkových světel
- 41 7,5A Senzor polohy vačkového hřídele a otáček motoru, Hmotnostní průtokoměr vzduchu, Imobilizér
- 42 10A Klakson
- 43 7,5A Zadní světla (mlhové světlo)
- 44 10A Zadní světla (boční světlo). Světlo evidenčního čísla
- 45 10 Zadní světla (boční světlo)
Skříňka relé
Informace se nacházejí na krytu
- Relé motoru ventilátoru chlazení – nízká rychlost
- Relé klaksonu
- Relé startéru
- Relé přerušovaného chodu stěrače zadního okna
- Relé klimatizace
- Relé motoru ventilátoru chlazení (vysoká rychlost) SOHC – DKPP, DOHC, diesel
- Relé motoru ventilátoru chlazení 2 – DOHC, klimatizace, nafta
- Relé zadního mlhového světla
O Nissan Almera N15 (1995-2000)
Nissan Almera N15, vyráběný v letech 1995 až 2000, je kompaktní automobil, který si získal popularitu díky své spolehlivosti a dostupnosti. Tento model byl k dispozici v různých karosářských verzích, včetně hatchbacku a sedanu, což umožňovalo zákazníkům vybrat si podle svých preferencí. Almera N15 nabízela různé možnosti motorů, včetně benzínových a dieselových variant, s objemem od 1.4 do 2.0 litru. Tyto motory byly známé svou úsporností a nízkými provozními náklady. Díky své jednoduché údržbě a pohodlnému interiéru se Almera N15 stala oblíbenou volbou pro rodiny i jednotlivce.
Schéma pojistkové skříňky Nissan Almera N15
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Almera N15, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a další je umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vašeho vozidla, proto je důležité věnovat jí pozornost a pravidelně kontrolovat její stav.
