Schéma pojistek a relé – Nissan Patrol

Týká se vozidel vyrobených v letech:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pro zapalovač cigaret (zásuvky napájení) v Nissan Patrol odpovídá pojistka F13 v pojistkové skříňce přístrojové desky a pojistka F46 v pojistkové skříňce motorového prostoru.



Pojistková skříňka se nachází vlevo pod volantem, za krytem.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1		Relé ventilátoru topení
2		Relé hlavního zapínání
3		Pomocné relé obvodu zapínání
F1	15A
F2	15A
F3	20A	Stěrač a přední mytí
F4	15A
F5	15A
F6	10A/20A
F7	7,5A	Systém ABS/ESP
F8	7,5A
F9	7,5A
F10	10 A	Audio systém
F11	7,5A	Směrovky
F12	7,5A

Číslo	Ampér [A]	Popis
F13	15A	Zapalovač cigaret
F14	10 A
F15	10 A
F 16	10 A	Systém SRS
F17	15A
F18	10 A	Stěrač/zadní mytí skla
F19	15A	2002: Mytí světlometů
F20	10 A
F21	10 A	Systém řízení motoru
F22	15A
F23	7,5A	Elektrické ovládání zrcátek
F24	7,5A
F25	10 A
F26	7,5A
F27	15A	Čerpadlo paliva
F28	10 A

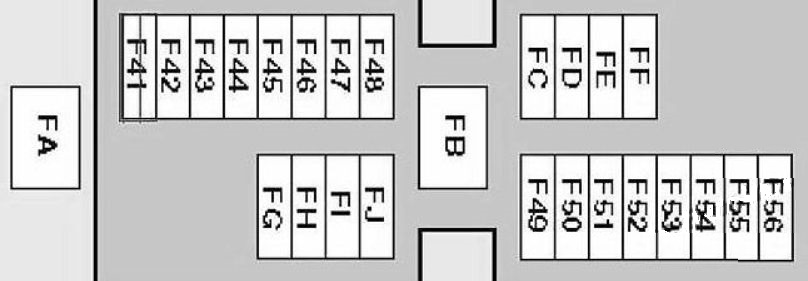

Pojistková skříňka se nachází v motorovém prostoru (vpravo).

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
FA	100A	Žhaviče
napájení kompletní	100A / 120A	Generátor
FC	30A / 40A	Motor ventilátoru chlazení
FD	30A/40A
FE	40A
FF	80A	2002: Pojistka palubní desky / pojistková skříňka relé
FG	50A
FH	30A/40A
FI	30A	Systém ABS/ESP
FJ	30A	Obvody blokování zapalování
F41	7,5A/20A
F42	7,5A/20A
F43	15 let

Číslo	Ampére [A]	Popis
F44	20A
F45	10A / 15A	Vyhřívání čelního skla
F46	15A	Zapalovač cigaret
F47	7,5A	Generátor
F48	10 A	Směrovky
F49	7,5A/10A/15A/20A
F50	7,5A/10A/20A
F51	15A
F52	15A
F53	15A	Mlhovky
F54	10 A
F55	15A	2002: Motor ventilátoru chlazení
F56	10 A	Audio systém
		Mohou existovat další samostatné pojistky: F61 – (15A) Vyhřívání čelního skla, F62 – Nepoužívá se, F63 – (20A) Stěrač světlometů, F64 – (10A) Audio systém.

Reléové skříňky

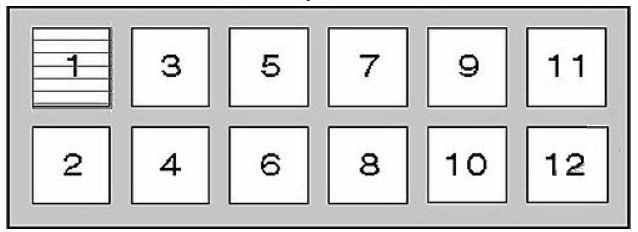

Pojistková skříňka 1

Pojistková skříňka 2

Číslo	Popis
Číslo	Popis
Pojistková skříňka 1
1
2
3	Diesel: relé systému řízení převodovky
4	Relé mlhových světel
5	Ohřívání zadního skla
6	Relé klimatizace
7
8

Číslo	Popis
9	Relé klaksonu
10
11
12	Relé systému 4WD
Pojistková skříňka relé 2
1
2	Relé světla couvání
3	Relé modulu řízení akcelerátoru
4	PVN
5

O Nissan Patrol Y61 (2004-2013)

Nissan Patrol Y61, vyráběný v letech 2004 až 2013, je robustní a spolehlivé terénní vozidlo, které si získalo oblibu mezi nadšenci off-road jízdy. Tento model je známý svou odolností a schopností zvládnout náročné terény. Patrol Y61 byl dostupný s různými motorizacemi, včetně dieselových a benzínových motorů, přičemž nejčastěji se setkáváme s 3.0-litrovým dieselovým motorem. Vozidlo se vyznačuje prostorným interiérem, který poskytuje pohodlí pro řidiče i pasažéry, a zároveň nabízí dostatek úložného prostoru pro dlouhé cesty nebo expedice.

Schéma pojistkové skříňky Nissan Patrol Y61

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Patrol Y61, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou, a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti vašeho vozidla.
