Nissan Almera Tino (V10) – pojistková skříňka
Schéma pojistek a relé – Nissan Almera Tino (V10)
Týká se vozidel vyrobených v letech:
1999, 2000, 2001, 2002, 2003, 2004, 2005 a 2006.

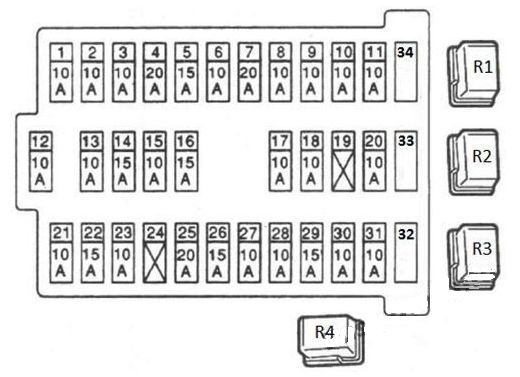

Kabina
Nachází se v přístrojové desce za ochranným krytem. Na zadní straně je aktuální popis určení pojistek.
Popis
Automatické spínače
- Zrcátka 10A
- 10A brzdová světla
- Na 15A
- 7,5A Pro dodatečnou elektřinu
- 15A Alarm a směrovky
- 10A Pro dodatečnou elektřinu
- 20A Vyhřívané zadní sklo
- Senzor kyslíku 10A
- 10A Dodatečné příslušenství napájení
- 10A Elektrický balíček
- 10A Ovladač automatické převodovky
- 10A ECU (tj. ovládání všech směrovek, osvětlení a hlavního napájení přístrojové desky, osvětlení panelu, kde se nachází topení)
- 10A Vnitřní světlo
- 15A Motor vnitřního ventilátoru (topení / klimatizace)
- Klimatizace 10A
- 15A Motor vnitřního ventilátoru (topení / klimatizace)
- 10A Systém vstřikování paliva
- Airbag 10A
- 20A Dodatečné příslušenství napájení
- Ovladač motoru 10A
- 10A Signál startování
- Zapalovač cigaret 15A
- Nepoužívá se
- 20A Dodatečné příslušenství napájení
- 20A Přední stěrač
- 7,5A Pro dodatečnou elektřinu
- 15A Přední a/nebo zadní ostřikovač skla (na spínači sloupku řízení)
- 15A Zadní ostřikovač skla
- 15A Benzínová pumpa
- 10A Tachometr, otáčkoměr, teploměry a hladina paliva
- 10A ABS
- Rezerva 10A
- 15A rezerva
- Rezerva 20A
Přední relé
- R1 Relé světlometů
- R2 Relé ovládání klapky
- R3 Relé elektrického okna
- Relé zadního mlhového světla R4

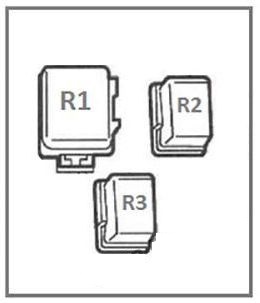

Boční relé
- Relé zapalování R1
- R2 Relé motoru ventilátoru
- R3 Relé pro dodatečná zařízení (elektrické příslušenství)
Motorový prostor
Pojistková skříňka
Nachází se vedle baterie.
Benzín
Popis
- Generátor 100A (nabíjení baterie)
- Elektrická okna 40A
- Se spínačem ventilátoru chlazení 40A
- D 40A regulátor ventilátorů chlazení
- E 30A pro naftové motory
- F 60A pro naftové motory
- G 80A pro naftové motory
- H Hlavní napájení 80A, obvod uzemnění
- I 50A ABS
- J 30A pro spínač zapalování baterie
- K 30A ABS/ESP
- Motor ESP L 30A
- Ostřikovač světlometů M 30A
- 32 20A Zadní ostřikovač skla
- 33 15A Mlhová světla
- 34 15A Elektrický aktivátor a relé pro elektrickou klapku
- 35 15A Světlomety, denní světla
- 36 15A Světlomety, denní světla
- 37 10A Zadní mlhové světlo
- 38 10A Rozměry, osvětlení registrační značky
- 39 10A Klakson, nabíjení baterie (proud buzení pro generátor z baterie)
- 40 15A Audio, navigace, LCD displej
- 41 10A Systém řízení motoru
- 42 10A Zapalovací cívka
- 43 10A USR
- 44 20A ECU motoru
Pojistková skříňka relé
Nachází se na pravé straně, vedle nádrže na kapalinu ostřikovače skla.
Popis
- R1 3. relé ventilátoru chladiče (25221E)
- R2 Přední část tumanki PTF (25224QA)
- R3 Relé klimatizace E6 (25224D)
- Relé klaksonu R4 (25620)
- R5 Relé ventilátoru chladiče (25224J)
- R6 Světlomety, světla (25224A)
- Startování R7 (25224G)
