Schéma pojistek a relé – Nissan 350Z

Týká se vozidel vyrobených v letech:

2003, 2004, 2005, 2006, 2007, 2008.

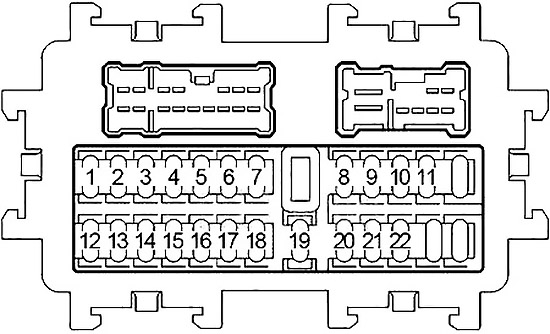

Pojistka č. 7 v pojistkové skříňce Nissan 350Z je zodpovědná za zapalovač cigaret (zásuvky napájení).

Pojistková skříňka se nachází za krytem pod palubní deskou.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Funkce systému vstřikování paliva, vstřikovač, mechanismus otevírání zadních dveří, systém proti krádeži Nissan, elektrické okno, vyhřívání zadního skla, světlomet, systém denního svícení, systém kontroly orientace světlometů, směrovky a varovná lampa, kombinovaný spínač, parkovací lampa, registrační lampa, zadní lampa, zadní mlhové světlo, vnitřní osvětlení, zvonek na varování, přední stěrač a ostřikovač, zadní stěrač a ostřikovač, čistič světlometů
2	–	Nepoužívá se
3	–	Nepoužívá se
4	–	Nepoužívá se
5	15	Nepoužívá se
6	10	Zrcadlo, mechanismus otevírání zadních dveří, systém varování proti krádeži, navigační systém, zrcadlo pro elektrické dveře, světlomet, systém denního svícení, systém kontroly orientace světlometů, směrovky a varovná lampa, kombinovaný spínač, parkovací lampa, registrační lampa, zadní lampa, zadní mlhové světlo, osvětlení, kombinovaný měřič, čistič světlometů, zvuk, anténa, telefon
7	15	Napájení
8	10	Vyhřívání vnějších zrcátek
9	10	Elektrické sedadlo
10	15	Motor ventilátoru, klimatizace, trojitý měřič, kombinovaný měřič
11	15	Motor ventilátoru, klimatizace, trojitý měřič, kombinovaný měřič
12	10	Spínač brzdy zařízení pro kontrolu rychlosti (ASCD), systém kontroly ESP/TCS/ABS, blokování napájení, systém dálkového otevírání vozidla bez klíče, vyhřívání zadního skla, vyhřívané sedadlo, klimatizace, systém kontroly orientace světlometů, směrovky a varovná světla, osvětlení, trojitý měřič, kombinovaný měřič, varovná světla, varovný signál, relé vyhřívání zadního skla

Číslo	Ampéry [A]	Popis
13	10	Systém dodatečného zadržení
14	10	Kombinovaný měřič, varovná světla, indikátor zařízení pro kontrolu automatické rychlosti (ASCD), konektory MIL a datové rozhraní, systém kontroly ESP/TCS/ABS, systém dodatečného zadržení, systém nabíjení, světlomet, směrovka a varovná lampa, systém denních světel, osvětlení, zadní mlhové světlo, trojitý měřič, varovný signál
15	15	Ohřívaný senzor kyslíku
16	–	Nepoužívá se
17	15	Audio
18	10	Interní světlo, osvětlení, systém varování o nízkém tlaku pneumatik, elektrické zamykání dveří, mechanismus otevírání víka palivové nádrže, systém dálkového otevírání vozidla bez klíče, otevírání zavazadlového prostoru, systém zabezpečení vozidla, elektrické okno, systém proti krádeži Nissan, vyhřívání zadního okna, elektrické sedadlo, světlomet, systém denních světel, směrovka a varovná lampa, kombinovaný spínač, parkovací lampa, registrační lampa, zadní světlo, varovný zvonek, přední stěrač a ostřikovač, zadní stěrač a ostřikovač, telefon
19	10	Systém kontroly ESP/TCS/ABS, elektrické zamykání dveří, systém varování proti krádeži, systém dálkového otevírání vozidla bez klíče, systém proti krádeži Nissan, vyhřívání zadního okna, klimatizace, směrovky a varovná lampa, osvětlení, trojitý měřič, kombinovaný měřič, varování světel, varovný zvonek, telefon
20	10	Stop lampa, spínač brzdy, spínač zařízení pro kontrolu automatické rychlosti (ASCD), spínač brzdy, systém kontroly ESP/TCS/ABS
21	10	Interní světlo, osvětlení, lampa zavazadlového prostoru, indikátor zařízení pro kontrolu automatické rychlosti (ASCD), konektory MIL a datové rozhraní, systém kontroly ESP/TCS/ABS, blokování napájení, navigační systém, systém varování proti krádeži, světlomet, systém denních světel, směrovka a varovná lampa, zadní mlhové světlo, trojitý měřič, kombinovaný měřič, varovná světla, varovný signál
22	10	Otevírání víka palivové nádrže, otevírání zavazadlového prostoru
Relé
R1		Ventilátor
R2		Příslušenství

Pod plastovým krytem na straně spolujezdce jsou tři panely pojistek – blok pojistek hlavního (hlavní pojistky) se nachází na kladném terminálu baterie a dva panely pojistek se nacházejí vedle baterie. Pro přístup k bloku pojistek č. 1 je nutné odstranit všechny plastové části.

Blok pojistek

Číslo	Ampéry [A]	Popis
A	120 / 140	Generátor, pojistky B, C
b	100	Pojistky 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M
C	80	Vysoké relé světlometů (pojistky 72, 74), nízké relé světlometů (pojistky 76, 86), pojistky 71, 73, 75, 87
D	60	Relé příslušenství (pojistky 6, 7), relé ventilátoru (pojistky 10, 11), pojistky 17, 19, 20, 21, 22
E	80	Relé zapalování (relé klimatizace, pojistky 81, 82, 83, 84, 85, 89), pojistky 77, 78, 79, 80

Schéma pojistkové skříňky č. 1

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
71	10	Relé lampy zadní (lampa parkovací, lampa registrační, lampa zadní, osvětlení, systém kontroly orientace světlometů)
72	10	Světlomet vysoký, systém denního svícení
73	30	Relé stěrače předního
74	10	Světlomet vysoký, systém denního svícení
75	20	Relé odmrazovače zadního okna
76	15	Světlomet nízký
77	15	Relé modulu řízení motoru
78	15	IPDM E/R
79	10	Relé klimatizace
80	20	Relé odmrazovače zadního okna
81	15	Relé čerpadla paliva
82	10	Systém kontroly ESP/TCS/ABS
83	10	Lampa rezervní, systém upozornění proti krádeži
84	10	Stěrač přední a ostřikovač, stěrač zadní a ostřikovač
85	15	Senzor kyslíku vyhřívaný, funkce systému vstřikování paliva, senzor poměru vzduch/palivo

Číslo	Ampéry [A]	Popis
86	15	Světlomet
87	15	Řídicí jednotka motoru pro ventil válce
88	15	Nepoužívá se
89	10	Systém startování, konektory MIL a datové rozhraní
Relé
R1		Modul řízení motoru
R2		Světlomet
R3		Světlomet
R4		Startování
R5		Zapalování
R6		Ventilátor chlazení (č. 3)
R7		Ventilátor chlazení (č. 1)
R8		Ventilátor chlazení (č. 2)
R9		Řídicí motor ventil válce
R10		Čerpadlo paliva
R11		Přední mlhové světlo

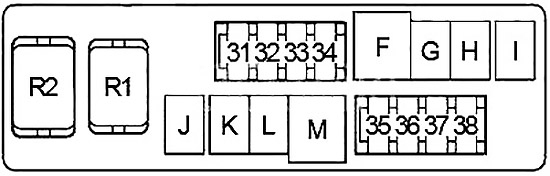

Schéma pojistkové skříňky č. 2

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
31	–	Nepoužívá se
32	10	Hlavní napájení a uzemňovací obvod
33	10	Systém denního svícení, parkovací lampa, registrační lampa, zadní světlo
34	15	Napájení ECM pro nouzové napájení, konektory MIL a datové rozhraní, systém proti krádeži Nissan
35	15	Klaksón
36	10	Systém nabíjení
37	15	Audio
38	10	Vyhřívané sedadlo
F	40	Elektrické okno, blokování elektrických dveří, mechanismus otevírání zadních dveří, dálkové zamykání bez klíče, systém upozornění proti krádeži, odmrazovač zadního okna, elektrické sedadlo, světlomet, systém kontroly orientace světlometů, systém denního svícení, směrovky a lampa varování nebezpečí, kombinovaný spínač, parkovací lampa, registrační lampa, zadní lampa, zadní mlhové světlo, osvětlení, vnitřní lampa, zvonek upozornění, přední stěrač a ostřikovač, zadní stěrač a ostřikovač, čistič světlometů

Číslo	Ampéry [A]	Popis
g	40	Prostředek na čištění světlometů / spínač obvodu (horní měkká část)
h	40	Ovládání ventilátoru chlazení
i	40	Ovládání ventilátoru chlazení
J	50	Systém řízení ESP/TCS/ABS
K	30	Systém řízení ESP/TCS/ABS
L	30	Systém řízení ESP/TCS/ABS
m	40	Klíč na startování
Relé
R1		Klaksón
R2		Zámek na přesun rezervní lampy

O Nissan 350Z (2003-2008)

Nissan 350Z, vyráběný v letech 2003 až 2008, je sportovní kupé, které si získalo oblibu díky svému dynamickému designu a výkonným motorům. Tento model je vybaven motorem V6 o objemu 3,5 litru, který poskytuje působivý výkon a agilitu na silnici. Nissan 350Z nabízí výbornou rovnováhu mezi sportovním výkonem a každodenní použitelností, což z něj činí oblíbenou volbu mezi nadšenci sportovních aut. Interiér je navržen s důrazem na řidiče, s pohodlnými sedadly a intuitivním ovládáním, což přispívá k celkovému zážitku z jízdy.

Schéma pojistkové skříňky Nissan 350Z

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan 350Z, což je nezbytné pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází v interiéru vozidla, obvykle pod palubní deskou na straně řidiče, a také v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přesnou představu o jejím uspořádání a funkci.
