Nissan Quest (1998-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Nissan Quest (1998–2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Nissan Quest (1998-2002) – schéma pojistkové skříňky
Rok výroby: 1998, 1999, 2000, 2001.
Pojistka zapalovače cigaret (zásuvka napájení) v Nissan Quest (1998-2002) je pojistka 6 v pojistkové skříňce v kabině.

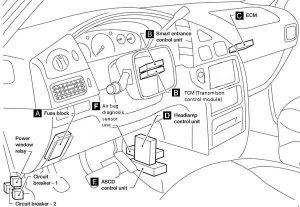

Kabina

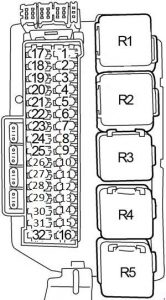

Pojistková skříňka kabiny
| Č. | Amp [A] | Popis |
| 1 | 7,5 | Vyhřívaná přední sedadla |
| 2 | 10 | Modul řízení převodovky (TCM);
Motor zadního stěrače; Modul EATC. |
| 3 | 10 | Modul diagnostického senzoru airbagu |
| 4 | 10 | Ventil IACV-AAC;
Obcházecí ventil uzavíracího ventilu podtlaku; Modul řízení motoru (ECM); Konektor datového rozhraní; Elektromagnetický ventil spínače mapa/baro; Senzor polohy škrticí klapky; Ventil řízení větrání nádrže EVAP. |
| 5 | 7,5 | Spínač vnějšího zpětného zrcátka na dálku;
SECU. |
| 6 | 20 | Zapalovač cigaret |
| 7 | 20 | Zadní napájecí bod |
| 8 | 20 | Motor předního stěrače;
Motor předního ostřikovače skla; Zesilovač předního stěrače. |
| 9 | 10 | Motor zadního stěrače;
Motor zadního ostřikovače skla. |
| 10 | 15 | ’01 -’02:
Audio; Video monitor; Zesilovač subwooferu. |
| 7,5 | ’98 -’00:
Audio |
|
| 11 | 20 | ’01 -’02:
Zadní napájecí bod (namontovaný na konzole) |
| 20 | ’98 -’00:
Zesilovač subwooferu |
|
| 12 | 7,5 | Jednotka řízení světlometů;
Modul řízení motoru (ECM). |
| 13 | 7,5 | Jednotka řízení klimatizace;
Relé klimatizace; Jednotka EATC; Žaluzie míchání vzduchu a režimů; Elektromagnetický ventil IACC-FICD. |
| 14 | 20 | Ohřívač zadního okna |
| 15 | 20 | Ohřívač zadního okna |
| 16 | 10 | Spínač ohřívače zadního okna;
Vyhřívače zrcátek. |
| 17 | 10 | Přední boční světla;
Kombinovaný přední světlomet; Kombinovaný spínač. |
| 18 | 7,5 | Osvětlení |
| 19 | 10 | Světlomet zadní kombinovaný;
Žárovka pro registraci přívěsu. |
| 20 | 10 | Audio, CD měnič;
Dálkové ovládání audio vzadu; Ovládací panel FES. |
| 21 | 15 | Osvětlení interiéru;
Ovládání sedadla a zrcátka s pamětí; Motor otevírací střechy. |
| 22 | 20 | Spínač brzdových světel;
Řídicí jednotka tahu přívěsu. |
| 23 | 10 | Spínač nouzových světel;
Kontrolka bezpečnosti. |
| 24 | 15 | Motor zadního ventilátoru |
| 25 | 15 | Motor zadního ventilátoru |
| 26 | 7,5 | Ohřívaný kyslíkový senzor |
| 27 | 10 | Spínač nouzového stavu |
| 28 | 20 | Motor předního ventilátoru;
Řídicí jednotka rychlosti předního ventilátoru. |
| 29 | 10 | Datový rozhraní konektor;
Kombinovaný počítadlo; Spínač brzdy ASCD; Relé klimatizace; Relé chladicího ventilátoru; Relé motoru zadního ventilátoru; Řídicí jednotka sedadla a zrcátka s pamětí; Řídicí jednotka ASCD. |
| 30 | 10 | Aktuátor ABS a elektrická jednotka;
Spínač polohy parkování a neutrál; Řídicí jednotka světlometů; SECU; Modul řízení převodovky (TCM). |
| 31 | 20 | Motor předního ventilátoru;
Řídicí jednotka rychlosti předního ventilátoru. |
| 32 | – | – |
| Relé | ||
| R1 | Světlomet zadní | |
| R2 | Zapalování | |
| R3 | Příslušenství | |
| R4 | Odmlžovač zadního okna | |
| R5 | Ventilátor | |

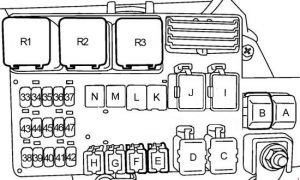

Pojistková skříňka motorového prostoru
| Č. | Amp [A] | Popis |
| 33 | 10 | Vstřikovače;
Modul řízení motoru (ECM). |
| 34 | 10 | Relé modulu řízení motoru (ECM);
Rozhraní datového konektoru. |
| 35 | 10 | Generátor |
| 36 | 15 | Pravý světlomet |
| 37 | 15 | Levý světlomet |
| 38 | 7,5 | Relé předních mlhových světel |
| 39 | 7,5 | SECU;
Bezpečnostní relé vozidla. |
| 40 | – | – |
| 41 | 20 | Relé elektromagnetického ventilu ABS |
| 42 | 15 | Relé klaksonu |
| 43 | 15 | Relé čerpadla paliva |
| 44 | 7,5 | Detekce ventilátoru chladiče |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Relé zapalování (pojistka: “26”, “27”, “29”, “30”);
Relé příslušenství (pojistka: “5”, “6”, “7”, “8”, “9”); (pojistka: “17”, “18”, “19”); Pojistka: “2”, “20”, “21”, “22”, “23”. |
| B | 140 | Generátor;
Pojistka: “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42”. |
| C | 65 | Relé motoru předního ventilátoru
(pojistka: “28”, “31”) |
| D | – | – |
| E | – | – |
| F | 30 | Automatický spínač 1
(SECU, relé napájení okna); Automatický spínač 2 (elektrická zásuvka). |
| G | 40 | Relé motoru ABS |
| H | – | – |
| I | 45 | Relé vyhřívače zadního okna
(pojistka: “14”, “15”, “16”); Pojistka: “24”, “25”. |
| J | 75 | Relé chladicího ventilátoru |
| K | 30 | Zapalování |
| L | 20 | Relé chladicího ventilátoru |
| M | – | – |
| N | – | – |
| Relé | ||
| R1 | Relé chladicího ventilátoru 1 | |
| R2 | Relé chladicího ventilátoru 2 | |
| R3 | Relé chladicího ventilátoru 3 | |

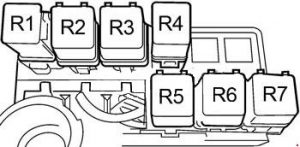

Pojistková skříňka relé v motorovém prostoru
| Relé | Popis |
| R1 | Poloha parkování a neutrální |
| R2 | Čerpadlo paliva |
| R3 | Kontroluje žárovky |
| R4 | ’01 -’02:
Světlomet mlhových světel |
| ’98 -’00:
Přerušit ASCD |
|
| R5 | Bezpečnost vozidla |
| R6 | Klakson |
| R7 | Klimatizace |
Schéma pojistek a relé – Nissan Quest
Vztahuje se na vozidla vyrobená v letech:
2004, 2005, 2006, 2007, 2008, 2009.

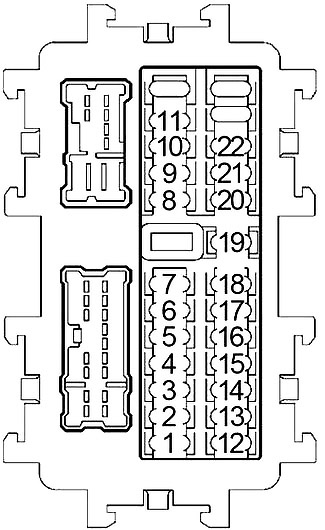

Pojistková skříňka palubní desky
Pojistková skříňka se nachází za prostorem pro cestující palubní desky. Potáhněte rukojeť brýlí dolů pro otevření (1), poté potáhněte rukojeť brýlí (2) a odstraňte ji, abyste odhalili panel pojistek.

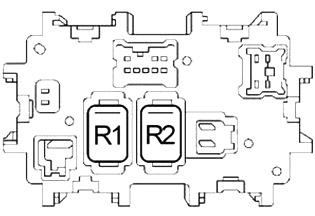

Zadní
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Pedál pro nastavení řídicí jednotky, spínač světla brzdy |
| 2 | 10 | Relé motoru předního ventilátoru, ovládání předního vzduchu |
| 3 | 15 | Modul řízení karoserie (BCM), zrcadlo vnitřní s automatickým proti oslnění |
| 4 | 10 | Audio, spínač AV, jednotka zobrazení, řídicí jednotka zobrazení, řídicí jednotka navigace, DVD přehrávač, satelitní rádio tuner, modul řízení karoserie (BCM) |
| 5 | 15 | Přední napájecí zásuvky 2, zadní napájecí zásuvka (2. řada) |
| 6 | 10 | Spínač dálkového ovládání vnějších zrcátek |
| 7 | – | – |
| 8 | 10 | Zrcadlo dveří |
| 9 | 10 | Ovladač sedadla řidiče, dioda 1 |
| 10 | 15 | Motor zadního ventilátoru |
| 11 | 15 | Motor zadního ventilátoru |
| 12 | 10 | Spínač automatické brzdy řídicí jednotky tempomatu (ASCD), konektor pro přenos dat, kombinovaný měřič, relé vyhřívaného sedadla, spínač neutrálních poloh parkování, displej, senzor úhlu řízení, displej řídicí jednotky, řídicí jednotka Navi, řídicí jednotka zadních dveří, řídicí jednotka posuvných dveří, řídicí jednotka sonar, denní světla, hands-free telefon |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 10 | Jednotka senzoru diagnostiky airbagů, řídicí jednotka systému klasifikace cestujících |
| 14 | 10 | Kombinovaný měřicí přístroj, spínač neutrálních poloh parkování, automatické ztmavení vnitřního zrcátka |
| 15 | – | – |
| 16 | 10 | Injektory, modul řízení karoserie (BCM), modul řízení motoru (ECM) |
| 17 | 10 | Řídicí jednotka Navi, řídicí jednotka zadních dveří, řídicí jednotka posuvných dveří, řídicí jednotka sedadla řidiče, spínač paměti sedadla, řídicí jednotka automatického umístění motoru |
| 18 | 15 | Subwoofer |
| 19 | 15 | Modul řízení převodovky (TCM), spínač A/V, displej, senzor úhlu řízení, kombinovaný měřicí přístroj, elektronicky řízený přední motorový podpůrný systém, kontrolní displej, spínač klíče, kontrola předního vzduchu |
| 20 | 10 | Spínač brzdového světla |
| 21 | 15 | Přední napájecí zásuvky 1, zadní napájecí zásuvka (Cargo) |
| 22 | 15 | Relé pro otevření víčka palivové nádrže, DVD přehrávač |
| R1 | Ventilátor | |
| R2 | Příslušenství | |

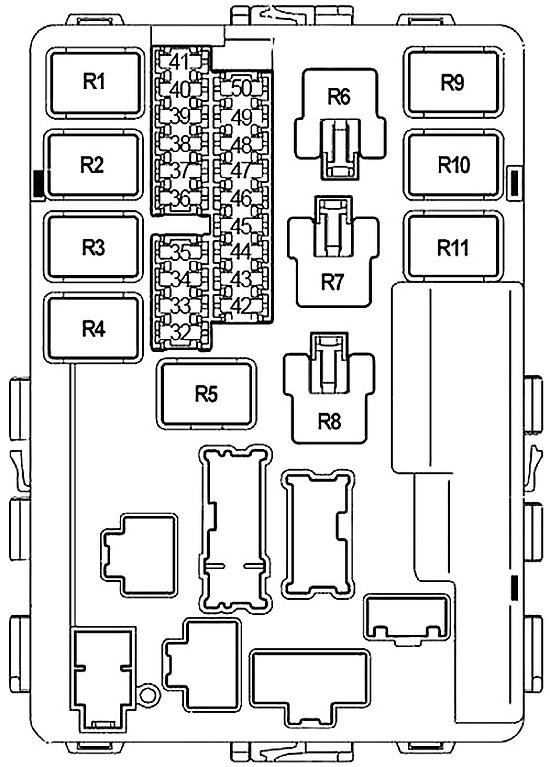

Pojistková skříňka motorového prostoru #1
Blok pojistek se nachází blízko nádrže na kapalinu pro ostřikovače čelního skla.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 32 | 20 | Relé vyhřívače zadního okna |
| 33 | 10 | Relé klimatizace |
| 34 | 15 | Procesor IPDM E/R |
| 35 | 15 | Modul řízení motoru (ECM), relé ECM, zesilovač antény NATS |
| 36 | 15 | Pravý světlomet, dioda 3 |
| 37 | 20 | Relé vyhřívače zadního okna |
| 38 | 10 | Levý světlomet denních světel, řídicí jednotka denních světel |
| 39 | 30 | Relé předních stěračů |
| 40 | 10 | Pravý světlomet denních světel, relé denních světel, dioda 3 |
| 41 | 15 | Relé zadní lampy, relé rohového světla, procesor IPDM E/R |
| 42 | 10 | Relé čerpadla vytápění |
| 43 | 15 | Relé předních mlhových světel |
| 44 | 15 | Relé ovládání klapky motoru |
| 45 | 15 | Levý světlomet, denní světla |
| 46 | 15 | Senzor průtoku vzduchu, senzor kyslíku vytápění |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 47 | 10 | Kombinovaný spínač (stěrač předního skla a tryskový systém, stěrač zadního skla a tryskový systém) |
| 48 | 10 | Modul řízení převodovky (TCM), senzor otáček, senzor otáček turbíny, relé A/T PV IGN |
| 49 | 10 | ABS |
| 50 | 15 | Relé palivového čerpadla |
| R1 | Modul řízení motoru | |
| R2 | Světlomet vysokého paprsku | |
| R3 | Světlomet nízkého paprsku | |
| R4 | Motorek startování | |
| R5 | Zapalování | |
| R6 | Ventilátor chlazení (č.1) | |
| R7 | Ventilátor chlazení (č.3) | |
| R8 | Ventilátor chlazení (č.2) | |
| R9 | Motor řízení klapky | |
| R10 | Palivové čerpadlo | |
| R11 | Přední světlomet proti mlze | |

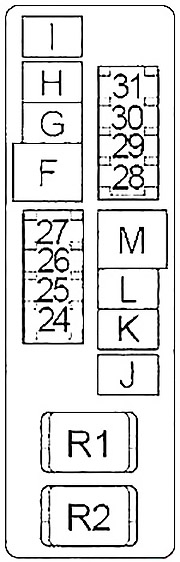

Pojistková skříňka motorového prostoru č. 2
Nachází se blízko baterie. Odstraňte kryt pojistkové skříňky stisknutím zámku a zvednutím krytu.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 24 | 20 | Napájecí zdroj pro přívěs |
| 25 | 15 | Relé klaksonu |
| 26 | 10 | Generátor |
| 27 | 15 | Relé vyhřívaného sedadla |
| 28 | 20 | Relé motoru předního ventilátoru |
| 29 | 15 | Denní světla |
| 30 | 20 | Relé motoru předního ventilátoru |
| 31 | 20 | Audio, zesilovač BOSE, satelitní rádio tuner |
| F | 40 | ABS |
| g | 40 | Relé chladicího ventilátoru 2 |
| h | 40 | Relé chladicího ventilátoru 1, relé chladicího ventilátoru 3 |
| i | 40 | Spínač obvodu 1 (systém automatického zamykání posuvných dveří, zásuvka napájení) |
| J | 50 | Modul řízení karoserie (BCM) |
| K | 40 | Zapalování |
| L | 40 | ABS |
| m | 40 | Spínač obvodu 2 (systém nastavitelných pedálů, automatické umístění motoru, systém automatického zamykání posuvných dveří, elektrické sedadlo) |
| R1 | Klakson | |
| R2 | Motor předního ventilátoru | |

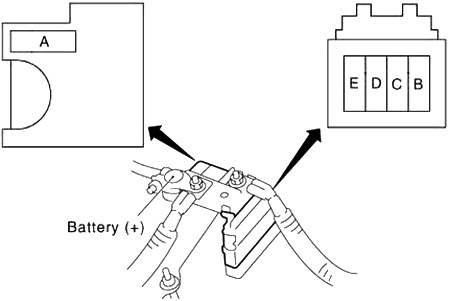

Blok pojistky pojistka
Je na baterii + svorka.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 140 | Generátor, pojistka: “D”, “E” |
| b | 80 | Relé příslušenství (pojistky: “4”, “5”, “6”), relé motoru zadního ventilátoru (pojistky: “10”, “11”), pojistka: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Relé zapalování (pojistky: “42”, “46”, “47”, “48”, “49”, “50”), pojistky: “33”, “34”, “35”, “37” |
| D | 80 | Vysoké relé světlometů (pojistky: “38”, “40”), nízké relé světlometů (pojistky: “36”, “45”), pojistky: “32”, “39”, “41”, “43”, “44” |
| E | 100 | Pojistka: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
Schéma pojistek a relé – Nissan Quest
Týká se vozidel vyrobených v letech:
2011, 2012, 2013, 2014, 2015, 2016.

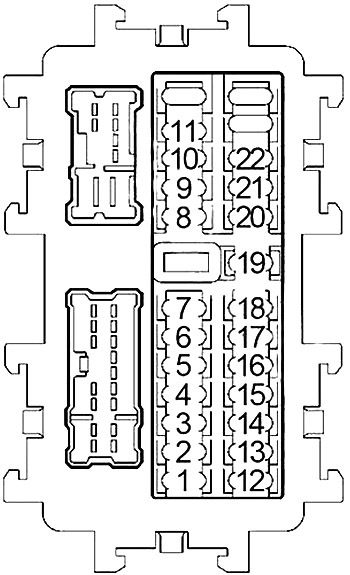

Pojistková skříňka palubní desky
Panel pojistek se nachází za krytem palubní desky. Potáhněte, abyste odstranili kryt pojistkové skříňky (1).

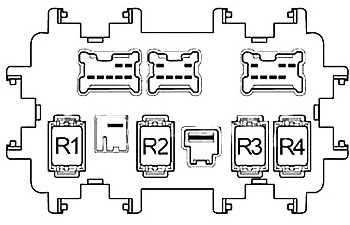

Zadní strana
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Spínač vyhřívaného sedadla |
| 2 | 10 | Jednotka diagnostického senzoru airbagů, řídicí jednotka systému klasifikace cestujících |
| 3 | 10 | Zesilovač klimatizace, modul automatického ovládání zadních dveří, modul ovládání posuvných dveří, modul ovládání asistence řízení, spínač brzdy ASCD, spínač brzdového světla, senzor detekce výfukových plynů / vnějších pachů, elektromagnetický ventil řízený elektronicky pro montáž motoru, konektor datového připojení, AC 120 V Hlavní výstupní spínač, senzor úhlu řízení, ionizátor, adaptér Tel, jednotka ovládání AV, zadní displej, automatické vnitřní zrcátko proti oslnění, řídicí jednotka monitoru s 360stupňovým pohledem, ovládání klimatizace vzadu |
| 4 | 10 | Kombinovaný počítač kilometrů, rezervní relé |
| 5 | – | – |
| 6 | 15 | Inteligentní zvukové upozornění klíče, konektor datového připojení, zesilovač klimatizace, selektivní odblokovací relé, automatické vnitřní zrcátko proti oslnění, kombinovaný počítač kilometrů |
| 7 | 10 | Spínač brzdového světla, relé brzdového světla, BCM (modul řízení karoserie) |
| 8 | 20 | Při zavazadlovém prostoru |
| 9 | 10 | Modul automatického ovládání zadních dveří, automatické upozornění na zadní dveře, automatické upozornění na posuvné dveře, modul ovládání posuvných dveří, modul ovládání návratu napájení opěrky sedadla, relé aktora odblokování opěrky sedadla |
| 10 | 10 | BCM (modul řízení karoserie), spínač paměti sedadla, přijímač bezklíčového přístupu |
| 11 | 10 | Modul řízení převodovky (TCM), spínač startování na tlačítko |
| 12 | – | – |
| 13 | 10 | Externí zrcátko, zesilovač klimatizace |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 14 | – | – |
| 15 | 20 | Rozmrazování zadního okna |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Zesilovač klimatizace, audio, adaptér Tel, multifunkční spínač, přední displej, AV řídicí jednotka, satelitní rádio tuner, zadní displej, dálkový ovladač pro boční zrcátka |
| 20 | 20 | Při zavazadlovém prostoru vpředu |
| 21 | 15 | Motor předního ventilátoru |
| 22 | 15 | Motor předního ventilátoru |
| R1 | Zapalování | |
| R2 | Rozmrazování zadního okna | |
| R3 | Příslušenství | |
| R4 | Přední ventilátor | |
Podpůrný prvek pro pojistky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 23 | 15 | Relé ventilátoru zadního |
| 24 | 15 | Relé ventilátoru zadního |
| 25 | – | – |
| 61 | – | – |

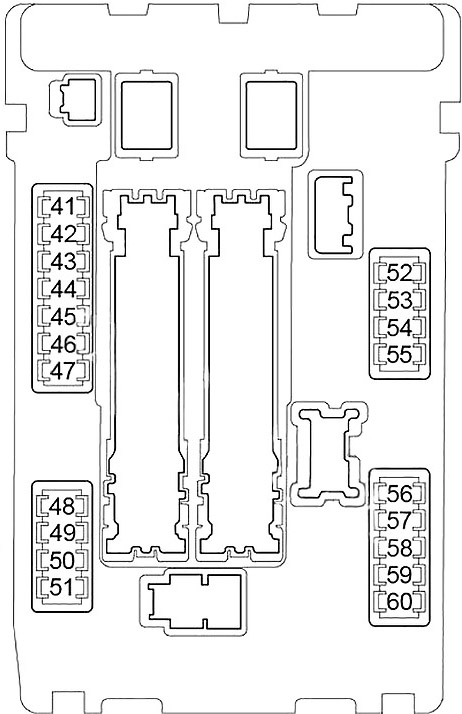

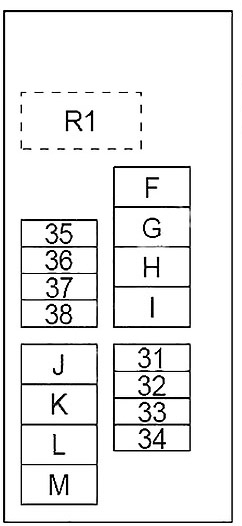

Motorový prostor
Odstraňte kryt pojistkové skříňky stisknutím tlačítka (1).
Pojistková skříňka #1
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 41 | 15 | Relé čerpadla paliva |
| 42 | 10 | Relé ventilátoru chlazení 2, relé ventilátoru chlazení 3 |
| 43 | 10 | Snímač rychlosti, modul řízení převodovky (TCM) |
| 44 | 10 | Vstřikovače, modul řízení motoru (ECM) |
| 45 | 10 | ABS, spínač BSW, modul řízení BSW, boční radar |
| 46 | 15 | Snímač směsi vzduch-palivo, vyhřívaný kyslíkový snímač |
| 47 | 10 | Kombinovaný spínač |
| 48 | – | – |
| 49 | 10 | Relé klimatizace |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 50 | 15 | Relé modulu řízení motoru (elektromagnetické ovládání VIAS, elektromagnetická ventilová regulace časování sacího ventilu, ventil regulace větrání nádrže EVAP, kondenzátor, zapalovací cívky, modul řízení motoru, senzor hmotnostního průtoku vzduchu, elektromagnetická ventilová regulace objemu nádrže EVAP) |
| 51 | 15 | Relé motoru ovládání klapky |
| 52 | 10 | Přední světlomety, boční světla přední, nastavení světlometů |
| 53 | 10 | Kombinované zadní světla, světla evidenčního čísla, spínač VDC, spínač nastavení světlometů, světlo v odkládací schránce, hlavní spínač napájení AC 120 V, hlavní automatický spínač dveří, kombinovaný spínač, nouzový spínač, zesilovač klimatizace, spínač ovládání počítadla kilometrů, spínač ovládání osvětlení, spínač BSW, automatický spínač zadních dveří, podsvícení voliče převodovky CVT, světla pro nohy, spínač otevírání/zavírání posuvných dveří, zvuk, spínač vyhřívaného sedadla, ovládání klimatizace vzadu, čtecí světlo, spínač dálkového ovládání zrcátka ve dveřích, spínač vysunutí disku, multifunkční spínač, zadní displej |
| 54 | 10 | Levý světlomet |
| 55 | 10 | Pravý světlomet |
| 56 | 15 | Levý potkávací světlomet |
| 57 | 15 | Pravý potkávací světlomet |
| 58 | 15 | Přední mlhové světlo |
| 59 | 10 | Relé denních světel |
| 60 | 30 | Relé předních stěračů |
Pojistková skříňka #2
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 31 | – | – |
| 32 | – | Přívěs |
| 33 | 30 | Modul řízení návratu napájení opěradla sedadla, relé aktivního uvolnění opěradla |
| 34 | 30 | Modul invertoru |
| 35 | 20 | Audio, modul řízení AV, satelitní rádio tuner, displej (přední, zadní), modul řízení monitorování prostředí, adaptér Tel modul |
| 36 | – | – |
| 37 | 15 | Relé klaksonu |
| 38 | 10 | Generátor |
| F | 30 | ABS |
| g | 20 | ABS |
| h | 40 | Relé zapalování (pojistky: “1”, “2”, “3”, “4”), IPDM E/R, pojistka: “6” |
| i | – | – |
| J | 40 | Automatický spínač (modul automatického řízení zadních dveří), automatický spínač (řídicí jednotka posuvných dveří, řídicí jednotka zadních dveří) |
| K | 40 | Relé ventilátoru chlazení 2, relé ventilátoru chlazení 3 |
| L | 40 | BCM (modul řízení karoserie), automatický spínač (řídicí jednotka automatického polohování, řízení sedadla řidiče, spínač bederní opěrky) |
| m | 40 | Motor ventilátoru chlazení 1 |
| R1 | Klakson | |
Podpůrný systém pro pojistky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 26 | 15 | Amplifikátor BOSE |
| 27 | 15 | Amplifikátor BOSE |
| 28 | 15 | Amplifikátor BOSE |
| 62 | – | – |

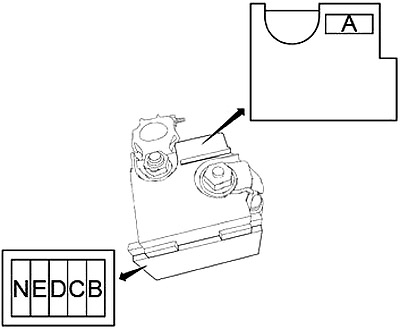

Blok připojení pojistky
Nachází se na terminálu “+” baterie.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 250 | Generátor, motorek na startování, pojistky: “B”, “C”, “D” |
| b | 100 | Pojistky: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Vysoké relé světlometů (pojistky: “54”, “55”), nízké relé světlometů (pojistky: “56”, “57”), relé zadních světel (pojistky: “52”, “53”), pojistky: “58”, “59”, “60” |
| D | 100 | Modul řízení asistence řízení |
| E | 80 | Relé zapalování (pojistky: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), pojistky: “50”, “51” |
| n | 100 | Relé příslušenství (pojistky: “19”, “20”), relé odmrazování zadního okna (pojistky: “13”, “15”), relé předního ventilátora (pojistky: “21”, “22”), pojistky: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
O Nissan Quest (1998-2016)
Nissan Quest je minivan, který byl vyráběn v letech 1998 až 2016. Tento model byl známý svou prostorností a pohodlným interiérem, což ho činilo ideálním pro rodiny. Nissan Quest nabízel různé možnosti motorizace, přičemž nejčastěji byl vybaven šestiválcovým motorem o objemu 3,5 litru, který poskytoval dostatečný výkon pro každodenní jízdy i delší cesty. V průběhu let prošel Quest několika modernizacemi, které zlepšily jeho bezpečnostní prvky a technologické vybavení, čímž se stal konkurenceschopným modelem ve své třídě.
Schéma pojistkové skříňky Nissan Quest
Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Quest, která je nezbytná pro údržbu a opravy elektrických systémů vozidla. Typicky se pojistková skříňka nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla, proto je důležité mít přehled o její konfiguraci.
