Schéma pojistek a relé – Nissan Atlas

Týká se vozidel vyrobených v letech:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008.



Kabina

Pojistková skříňka se nachází v panelu a je uzavřena ochranným krytem, na jehož zadní straně bude uvedeno aktuální schéma s popisem prvků.

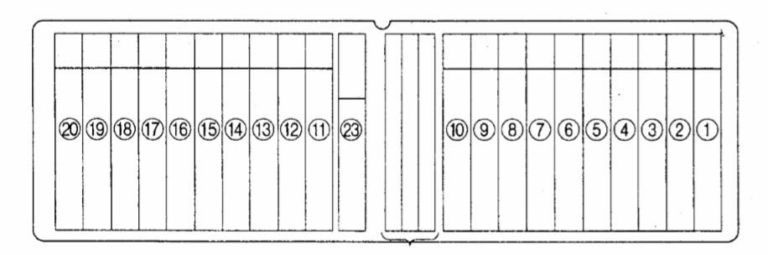

Typ 1

Popis

1	25A / 15A Motorový prostor ventilátoru topení, rezistor ventilátoru topení, spínač teploty, tlakový spínač, relé deaktivace klimatizace, relé klimatizace, termostat, ventil e/p systému zvýšení rychlosti XX (FICD)
2	10A Spínač klimatizace, relé klimatizace, spínač tlaku, elektromagnetická spojka kompresoru klimatizace, ventil e/p systému zvýšení rychlosti XX (FICD), termostat
3	10A Relé motorku startování, spínač blokování startování
4	15A Zapalovač cigaret, rádio
5	10A Světlomet (pravý), relé spínače světlometů
6	10A Světlomet (levý), relé spínače světlometů, relé směrových světel, směrové světlo;
7	15A Rádio a hodiny, vnitřní osvětlení, spínač vnitřního osvětlení, koncové spínače dveří, cinkání upozornění na couvání, spínač zámku dveří, relé centrálního zamykání, elektrické zámky dveří, kontrolér centrálního zamykání, tachometr
8	15A Spínač nouzového zastavení, klakson, relé klaksonu, spínač klaksonu, směrová světla
9	Relé rozměrové 15A, světla, spínač světel mlhových světel, mlhová světla, spínač světla, spínač světla zadního mlhového světla, relé světla zadního mlhového světla
10	10A Spínač světla brzdy, světlo brzdy, kontrolér blokování voliče

11	15A Spínač ovládání stěračů a ostřikovačů, motor stěračů, motor ostřikovačů, relé intervalů stěračů
12	10A Relé ovládání brzdy na kopci, řídicí jednotka elektronického automatického převodu, indikátor „OD OFF“, indikátor „NEZATÍŽENO“, relé motoru ventilátoru kondenzátoru, zvukový signál při couvání, spínač couvacích světel, couvací světla, spínač blokování startování, relé startovacího motoru, pomoc při startování motoru (QOSIII), regulátor pomoci při startování motoru (QOSII), relé zapalovacích svíček č. 1, relé zapalovacích svíček č. 2, indikátor zapalovacích svíček, indikátor teploty chladicí kapaliny, senzor teploty, senzor rychlosti vozidla, přístrojová deska, relé elektrického okna, relé směrových světel, spínač systému řízení 4WD, relé systému 4WD, elektropneumatický ventil pro systém řízení pohonu všech kol
13	10A / 15A Ohřívač paliva
14	15A Zadní ohřívač, spínač zadního ohřívače
15	10A Spínač uvolňovací brzdy, relé ovládání uvolňovací brzdy, elektromagnetický ventil uvolňovací brzdy, elektromagnetická spojka uvolňovací brzdy, pedál akcelerátoru
16	10A Spínač mlhových světel, mlhová světla, ECU
17	10A Směrová světla, spínač směrových světel
18	Alternátor 15 A, relé nabíjení, regulátor pomoci při startování (QOSIII)
19	10A Vypnutí elektrického motoru, elektromagnetický ventil pro uzavření paliva
20	10A Spínač ovládání úhlu světlometů, elektrický pohon ovládání úhlu světlometů
23	15A zesilovače signálu směrových světel, relé zesilovače signálu směrových světel;



Typ 2

Schéma se nachází na zadní straně obalu.

Popis

Pokud jsou štítky v angličtině, zkontrolujte tabulku.

RADIÁTOR	Radiátor
KLIMATIZACE	Klimatizace
SEKCE	ABS
HSA	Systém startování do kopce
STARTÉR	Startér
RÁDIO, ZAPALOVAČ CIGARET	Rádio, zapalovač cigaret
HLAVNÍ SVĚTLOMET (PRAVÝ)	Hlavní světlomet pravý
SVĚTLOMET (LEVÝ)	Světlomet levý
VNITŘNÍ LAMPA, HODINY	Vnitřní lampa, hodiny
NOUZOVÉ, KLAKSON	Poplach, akustický signál
ZADNÍ	polohová světla

LUCE FENDINEBBIA	Mlhová světla
LUCE DI FRENATA	Brzdová světla
LAVAVETRI	Stěrače a ostřikovače
INDICATORE, RETRO	Přístrojová deska, couvací světlo
RISCALDATORE CARBURANTE	Ohřev paliva
RISCALDAMENTO SEDILI	Vyhřívání sedadla
FRENO MONTAGGIO	Brzda do kopce
LUCE FENDINEBBIA	Mlhová světla
ACCENDI S/LAMPADA	Směrová světla
GENERATORE	Generátor
FERMARE CON PRECISIONE	Zastavení motoru
FINESTRA ELETTRICA	Elektrické ovládání oken

Pojistková skříňka a relé

Nachází se na levé straně kabiny vzadu nebo za levým blatníkem. Budou tam pojistky nebo pojistky s vysokým výkonem a samostatná relé.

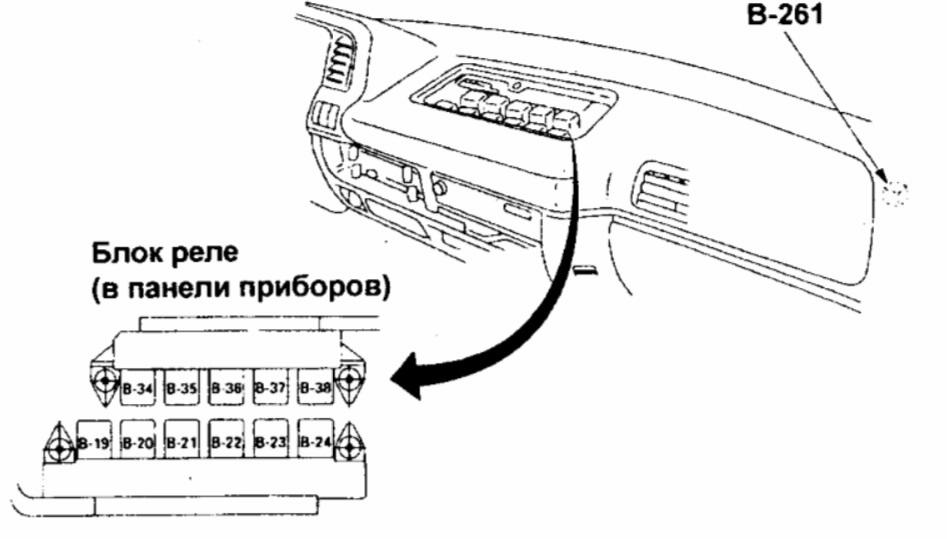

Skříňka relé

Jednotlivé prvky se mohou nacházet mimo bloky. Například B -261.

Popis

W 9	Relé systému změny pracovního rozsahu stěračů (PŘERUŠOVANÉ)
B-19	Relé nabíjení
B-19	(NABÍJENÍ)
W 20	Relé světlometů
W 20	(HLAVNÍ)
O 21	Relé klimatizace, topení a ventilace (TOPENÍ A KLIMATIZACE)
B-22	Relé rozměrové (ZADNÍ)
B-23	Relé kombinovaného spínače
B-23	(ODOLNOST)
B-24	Relé klaksonu
B-24	(KLAKSON)
B-34	Relé zadního mlhového světla
B-34	(ZADNÍ MLHOVÉ SVĚTLO)
B-35	Aktivace relé světla
B-35	(SMĚROVÉ SVĚTLO)
B-35	Relé zadního mlhového světla
B-35	(RR MLHOVÉ)

B-36	Relé elektrického okna
B-36	(ELEKTRICKÉ OKNO)
B-37	Relé tlakového spínače
B-37	(Klimatizace termická)
B-38	Relé brzdy na svahu
B-38	(NÁHRADNÍ BRZDA)
J-12	Relé startovacího motoru
J-12	(STARTÉR)
J-13	Relé zapalovací svíčky
J-14	Relé zapalovací svíčky
J-16	Relé kontroly vytápění kondenzátoru (CDS)
J-18	Relé kontroly výfukové brzdy
J-18	(NÁHRADA KONTROLY BRZDY)
J-19	Relé systému 4WD
J-19	Relé deaktivace klimatizace
J-19	(PŘEKÁŽKA A/C).
J-20	Relé směrových světel (obrysové světlo)
