Nissan Xterra N50 (2005-2015) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříně Nissan Xterra N50 (2005–2015), získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Nissan Xterra N50

Vztahuje se na vozidla vyrobená v letech:

2005, 2006, 2007, 2008, 2009.

Za zapalovač cigaret (zásuvky napájení) v Nissan Xterra jsou zodpovědné pojistky č. 5 (2005-2009: zásuvka napájení konzoly / 2010-2015: zásuvka napájení), č. 7 (2005-2009: horní přední zásuvka napájení) v pojistce přístrojové desky a pojistka 26 (dolní přední zásuvka napájení) v pojistkové skříni motorového prostoru.

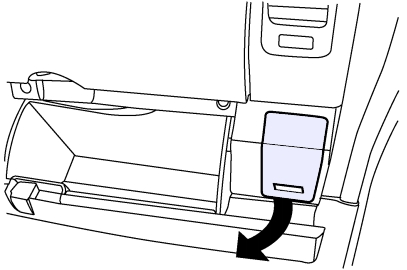

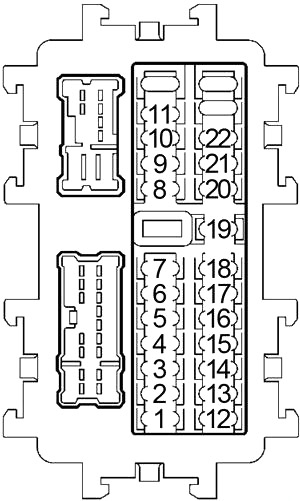

Panel přístrojů

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10	Modul řízení karoserie, modul řízení motoru
2	–	Nepoužívá se
3	10	Jednotka řízení uzávěrky diferenciálu; Spínač režimu uzávěrky diferenciálu.
4	10	Audio; Modul řízení karoserie; Satelitní rádio tuner.
5	15	Zásuvka napájení konzoly
6	10	Spínač dálkového ovládání vnějších zrcátek
7	15	Zásuvka napájení přední horní
8	10	Ovládání předního vzduchu; Relé motoru předního ventilátoru.
9	–	Nepoužívá se
10	–	Nepoužívá se
11	–	Nepoužívá se
12	10	Spínač brzdy ASCD; Relé vyhřívaného sedadla; Konektor datové sběrnice; Spínač brzdového světla; Sonarový systém; Systém automatického řízení převodovky; Audio.

Číslo	Ampéry [A]	Popis
13	10	Jednotka senzoru diagnostiky airbagů; Jednotka řízení systému klasifikace cestujících.
14	10	Kombinovaný tachometr; Automatické zrcátko proti oslnění.
15	10	Kombinovaný spínač
16	10	Relé vyhřívaného sedadla
17	15	Audio zesilovač; Satelitní rádio tuner.
18	10	Modul řízení karoserie; Relé světel uvnitř zavazadlového prostoru; Přední světlo kabiny/mapy; Osvětlení zámku zapalování; Osvětlení pro přivítání ve druhém řadě; Systém řízení brzd; Pohon všech kol.
19	10	Automatické zrcátko proti oslnění; Kombinovaný tachometr; Konstruktor datové sběrnice; Jednotka řízení uzávěrky diferenciálu; Řízení předního vzduchu; Systém monitorování tlaku pneumatik.
20	10	Relé brzdového světla; Spínač brzdového světla.
21	10	Senzor úhlu řízení; Jednotka řízení převodovky; Modul řízení karoserie; Osvětlení interiéru; Systém elektrického zamykání; NVIS; Systém bezpečnosti vozidla.
22	10	Jednotka automatické převodovky

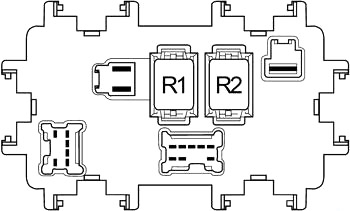

Relé
R1		Nepoužívá se
R2		Příslušenství

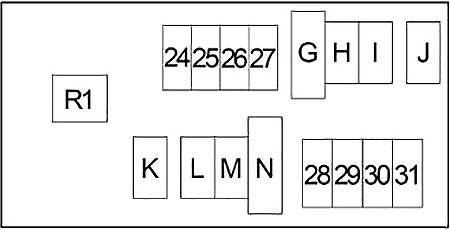

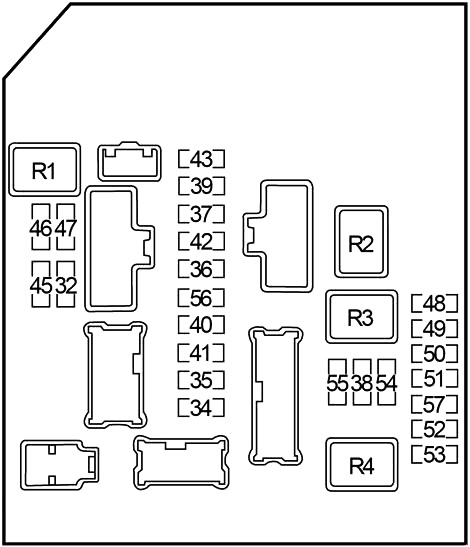

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
24	15	Relé motoru ventilátoru předního
25	10	Spínač klíče
26	20	Zásuvka napájení přední dolní
27	15	Relé motoru ventilátoru předního
28	–	Nepoužívá se
29	20	Audio
30	15	Generátor; Relé klaksonu.
31	–	Nepoužívá se
g	50	BCM (modul řízení karoserie); Automatický spínač 2.
h	30	Elektrická brzda (přívěs)
i	40	Relé ventilátoru chlazení; Relé vyhřívaného zrcátka.
J	40	Spínač zapalování; Relé odpojení přenosu 1 a relé 2.
K	–	Nepoužívá se
L	30 / 40	ABS (2005 – 40A; 2006-2009 – 30A)
m	30	Relé přívěsu
n	30 / 40	ABS (2005 – 30A; 2006-2009 – 40A)
32	10	Relé přívěsu 2
33	–	Nepoužívá se
34	10	Světlomet – pravý (horní)
35	10	Světlomet – levý (horní)
36	10	Přední kombinované světlomety
37	10	Zadní kombinované světlomety; Svítilna evidenčního čísla; Osvětlení spínačů; Relé přívěsu 1.
38	10	Relé světla couvání (automatická převodovka); Relé přívěsu 2.
39	30	Relé předních stěračů
40	15	Světlomet – levý (nízký); Relé denního svícení 2.
41	15	Světlomet – pravý (nízký)

Číslo	Ampéry [A]	Popis
42	10	Relé klimatizace
43	15	Relé vyhřívaného zrcátka
44	–	Nepoužívá se
45	10	Relé denního světla 1
46	15	Relé odvlhčovače zadního okna
47	15	Relé odvlhčovače zadního okna
48	15	Relé palivového čerpadla
49	10	Jednotka automatické převodovky; Spínač blokování spojky; Spínač zrušení blokování; Relé zrušení blokování spojky 2.
50	10	ABS; Senzor úhlu řízení.
51	10	Relé světla couvání (automatická převodovka); Spínač světla couvání (manuální převodovka).
52	20	Relé motoru ovládání škrticí klapky
53	20	Modul řízení motoru (ECM); Relé ECM; Zesilovač antény NATS.
54	10	Senzor průtoku vzduchu; Vyhřívaný senzor kyslíku.
55	15	Vstřikovače
56	20	Přední mlhová světla
Relé:
R1		Odvlhčovač zadního okna
R2		Modul řízení motoru (ECM)
R3		Světlomet
R4		Přední mlhový světlomet
R5		Startér
R6		Vyhřívané zrcátko
R7		Chladicí ventilátor (vysoký)
R8		Chladicí ventilátor (nízký)
R9		Zapalování
R10		Klakson

Pojistková skříňka

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
57	10	Relé odpojení přenosu 1 a relé 2; Řídicí jednotka přenosu.
58	10	Spínač změny pro 4 kola; Řídicí jednotka převodovky.
59	–	Nepoužívá se
60	15	2006-2014: BCM (modul řízení karoserie); Přívěs.
Relé:
R1		2006-2014: Světla přívěsu (vpravo)
R2		Relé odpojení přenosu 2 (s pohonem všech kol)
R3		Relé denního svícení 2

Číslo	Ampéry [A]	Popis
R4		Světlo brzdové (s kontrolou startu do kopce a asistencí při startu do kopce); 2006-2014: Relé zrušení zablokování spojky 1.
R5		Relé denního svícení 1
R6		Světlo rezervy (s automatickou převodovkou); 2006-2014: Relé zrušení zablokování spojky 2.
R7		Motor předního ventilátoru
R8		Nízká rychlost (s pohonem všech kol)
R9		Relé odpojení převodovky 1 (s pohonem všech kol)
R10		Vysoká rychlost (s pohonem všech kol)
R11		2005: Relé zrušení zablokování spojky 2; 2006-2014: Směrovky zadní (vlevo).
R12		2006-2014: Světlo couvání (s manuální převodovkou)
R13		2006-2014: Relé přívěsu 1
R14		2006-2014: Relé přívěsu 2
