Nissan Teana (J32) (2008-2014) – pojistková skříňka
Schéma pojistek a relé – Nissan Teana (J32)
Týká se vozidel vyrobených v letech:
2008, 2009, 2010, 2011, 2012, 2013, 2014.

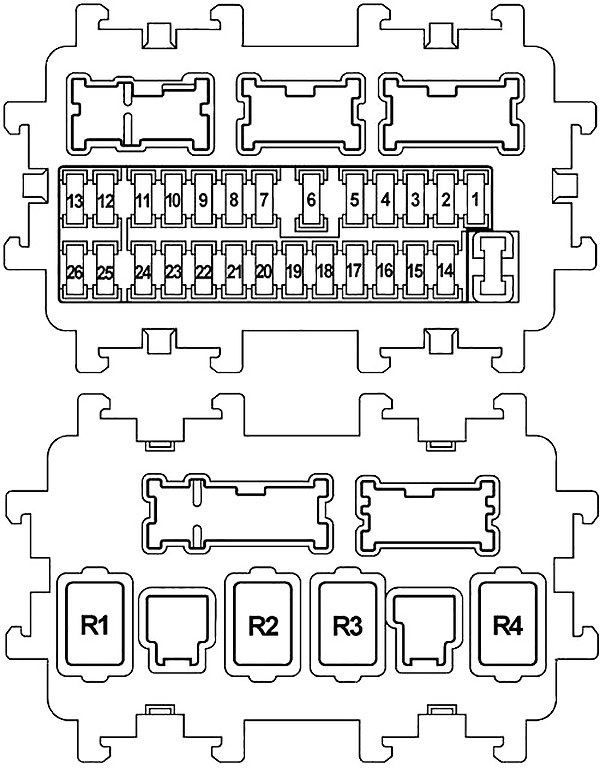

Schéma pojistkové skříňky palubní desky
Blok pojistek se nachází za krytem palubní desky.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Spínač vyhřívaného předního sedadla (strana řidiče) |
| Spínač vyhřívaného předního sedadla (strana spolujezdce) | ||
| 2 | 10 | Jednotka diagnostického senzoru airbagů |
| 3 | 10 | Spínač brzdy ASCD Spínač brzdového světla |
| Motor pro nastavení levých světlometů | ||
| Motor pro nastavení pravých světlometů | ||
| Elektromagnetický ventil pro kontrolu montáže motoru řízený elektronicky | ||
| Konektor pro připojení dat | ||
| Displej klimatizace | ||
| Senzor úhlu řízení | ||
| Automatický zesilovač klimatizace. | ||
| Ovladač systému posilovače řízení Ovládání klimatizace | ||
| BCM | ||
| Ionizátor | ||
| Spínač vyhřívaného předního sedadla (strana řidiče) | ||
| Spínač vyhřívaného předního sedadla (strana spolujezdce) | ||
| Spínač ventilovaného předního sedadla (strana řidiče) | ||
| Spínač ventilovaného předního sedadla (strana spolujezdce) | ||
| Senzor plynu | ||
| Jednotka řízení automatického vyrovnávání Jednotka zadní sluneční clony | ||
| Ovladač ventilovaného předního sedadla (strana spolujezdce) | ||
| Ovladač ventilovaného předního sedadla (strana řidiče) | ||
| Ovladač ventilace zadního sedadla vlevo | ||
| Spínač vyhřívání zadního sedadla vlevo | ||
| Spínač ventilace zadního sedadla vlevo | ||
| Ovladač ventilace zadního sedadla vpravo | ||
| Spínač ventilovaného zadního sedadla vpravo | ||
| 4 | 10 | Kombinovaný tachometr |
| Jednotka řízení AV | ||
| Relé rezervní lampy | ||
| Spínač polohy parkování/neutrál | ||
| 5 | 10 | Relé pro otevření víčka palivové nádrže |
| 6 | 10 | Inteligentní bzučák pro upozornění na klíč |
| Konektor pro připojení dat | ||
| Automatický zesilovač klimatizace | ||
| Zasouvání klíče | ||
| 7 | 10 | BCM |
| Spínač brzdového světla | ||
| 8 | – | Nepoužívá se |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 9 | 10 | Zamknutí klíče |
| Spínač zapalování s tlačítkem | ||
| 10 | 10 | BCM |
| spínač paměti sedadla | ||
| 11 | 10 | TCM |
| TCM | ||
| Kombinovaný počítač kilometrů | ||
| 12 | – | Rezervní pojistka |
| 13 | – | Rezervní pojistka |
| 14 | – | Nepoužívá se |
| 15 | 10 | Zrcadlo vnější (strana řidiče) odmrazovač |
| Zrcadlo vnější (strana spolujezdce) odmrazovač | ||
| Automatický zesilovač klimatizace. | ||
| 16 | – | Nepoužívá se |
| 17 | 20 | Kondenzátor |
| 18 | – | Nepoužívá se |
| 19 | – | Nepoužívá se |
| 20 | 15 | Předpojistka |
| 21 | 10 | Audio jednotka |
| Displej | ||
| Automatický zesilovač klimatizace. | ||
| BCM | ||
| Multifunkční spínač | ||
| Audio displej | ||
| Jednotka AV | ||
| DVD přehrávač | ||
| Bose zesilovač | ||
| Jednotka ovládání kamery | ||
| Jednotka ovládání Navi | ||
| Spínač zadního ovládání | ||
| Spínač dálkového ovládání vnějších zrcátek | ||
| 22 | 15 | Předpojistka |
| 23 | 15 | Relé ventilátoru |
| 24 | 15 | Relé ventilátoru |
| 25 | – | Rezervní pojistka |
| 26 | – | Nepoužívá se |
| R1 | Relé zapalování | |
| R2 | Relé odmrazovače zadního okna | |
| R3 | Relé příslušenství | |
| R4 | Relé ventilátoru | |
Pojistky motorového prostoru

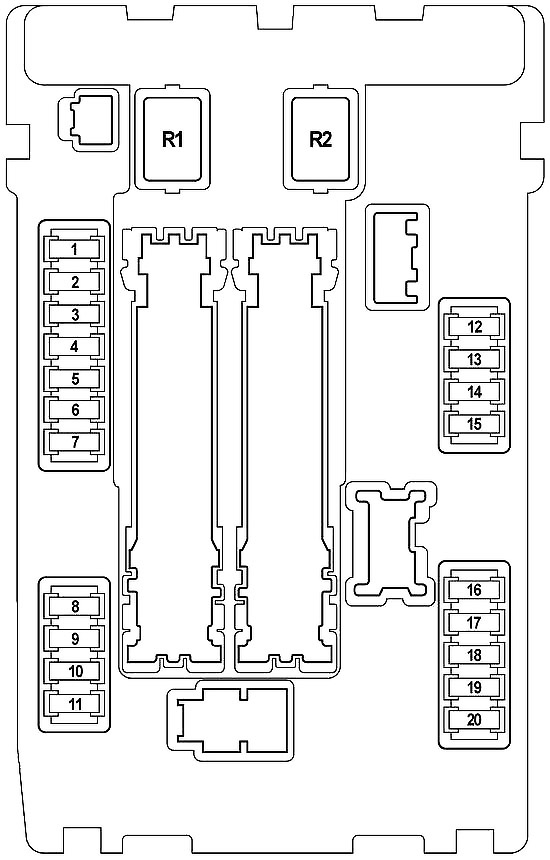

Schéma pojistkové skříňky č. 1 (IPDM E/R)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Relé čerpadla paliva |
| Senzor hladiny paliva a čerpadlo paliva | ||
| Kondenzátor | ||
| 2 | 10 | Relé ventilátoru chlazení-2 |
| Relé ventilátoru chlazení-3 | ||
| Spínač polohy parkování/neutrál | ||
| 3 | 10 | Senzor rychlosti dodatečný |
| TCM | ||
| TCM | ||
| Hlavní senzor rychlosti | ||
| 4 | 10 | Vstřikovač paliva č. 1 |
| Vstřikovač paliva č. 2 | ||
| Vstřikovač paliva č. 3 | ||
| Vstřikovač paliva č. 4 | ||
| Vstřikovač paliva č. 5 | ||
| Vstřikovač paliva č. 6 | ||
| ECM | ||
| 5 | 10 | Senzor náklonu |
| Aktuátor ABS a elektronická jednotka (řídicí jednotka) | ||
| 6 | 15 | Senzor poměru vzduch-palivo (A/F) 1 (Bank 1) |
| Senzor poměru vzduch-palivo (A/F) 1 (Bank 2) | ||
| H02S2 (Bank 1, 2) | ||
| 7 | 10 | Čerpadlo ostřikovače |
| 8 | 10 | Relé zámku řízení |
| Jednotka zámku řízení | ||
| 9 | 10 | Relé klimatizace |
| Kompresor | ||
| 10 | 15 | Elektromagnetický ventil řízení Vias 1 |
| Elektromagnetický ventil řízení Vias 2 | ||
| Elektromagnetický ventil řízení distribuce ventilů sání (bank 1) | ||
| Elektromagnetický ventil řízení distribuce ventilů sání (bank 1) | ||
| Kondenzátor | ||
| Zapalovací cívka č. 1 (s výkonovým tranzistorem) | ||
| Zapalovací cívka č. 2 (s výkonovým tranzistorem) | ||
| Zapalovací cívka č. 3 (s výkonovým tranzistorem) | ||
| Zapalovací cívka č. 4 (s výkonovým tranzistorem) | ||
| Zapalovací cívka č. 5 (s výkonovým tranzistorem) | ||
| Zapalovací cívka č. 6 (s výkonovým tranzistorem) | ||
| ECM | ||
| Senzor hmotnostního průtoku vzduchu | ||
| Elektromagnetický ventil regulace objemu absorbéru par | ||
| 11 | 15 | Relé motoru řízení klapky |
| ECM | ||
| 12 | 10 | Motor pro nastavení levých světlometů |
| Motor pro nastavení pravých světlometů | ||
| Integrovaný přední světlomet levý – Parkovací světlo | ||
| Integrovaný přední světlomet pravý – Parkovací světlo | ||
| 13 | 10 | Integrovaný zadní světlomet pravý – Zadní světlo |
| Integrovaný zadní světlomet levý – Zadní světlo |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Spínač zadního krytu sluneční clony (zadní) | ||
| Spínač zadního ovládání | ||
| Spínač vyhřívání zadního sedadla levého | ||
| Spínač ventilace zadního sedadla levého | ||
| Spínač vyhřívání zadního sedadla pravého | ||
| Spínač ventilace zadního sedadla pravého | ||
| Světlo registrační značky levé | ||
| Světlo registrační značky pravé | ||
| Podpora zadních dveří lampy atmosféry (levá) | ||
| Spínač VDC | ||
| Spínač nastavení světlometů | ||
| Světlo v odkládací schránce | ||
| Displej klimatizace | ||
| Spínač otevření zavazadlového prostoru | ||
| Kombinovaný spínač (spirálový kabel) | ||
| Nouzový spínač | ||
| Audio jednotka | ||
| Osvětlení ovládacího zařízení | ||
| Ovládání klimatizace | ||
| Multifunkční spínač | ||
| Audio displej | ||
| Jednotka ovládání AV | ||
| Spínač vyhřívaného předního sedadla (strana řidiče) | ||
| Spínač vyhřívaného předního sedadla (strana spolujezdce) | ||
| Spínač vyhřívaného předního sedadla (strana řidiče) | ||
| Spínač vyhřívaného předního sedadla (strana spolujezdce) | ||
| Spínač ventilovaného předního sedadla (strana řidiče) | ||
| Spínač ventilovaného předního sedadla (strana spolujezdce) | ||
| Zadní spínač sluneční clony (přední) | ||
| DVD přehrávač | ||
| Jednotka ovládání auto vyrovnávání | ||
| Jednotka ovládání Navi | ||
| Světlo mapy | ||
| Spínač dálkového ovládání vnějších zrcátek | ||
| Podpora předních dveří lampy atmosféry (strana spolujezdce) | ||
| Podpora zadních dveří lampy atmosféry (RH) | ||
| 14 | 10 | Světlomet vysoký levý |
| 15 | 10 | Světlomet vysoký pravý |
| 16 | 15 | Integrovaný přední světlomet levý – Světlomet LO (LH) |
| 17 | 15 | Integrovaný přední světlomet pravý – Světlomet LO (RH) |
| 18 | 15 | Relé předních světlometů mlhových světel |
| Přední mlhový světlomet levý | ||
| Přední mlhový světlomet pravý | ||
| 19 | – | Nepoužívá se |
| 20 | 30 | Relé předních stěračů |
| Relé vysokého stupně předních stěračů | ||
| Motor předního stěrače | ||
| R1 | Relé ventilátoru chlazení-1 | |
| R2 | Relé ovládání startovacího motoru | |

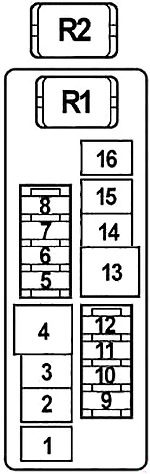

Schéma pojistkové skříňky č. 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 40 | Motor ventilátoru chlazení-1 |
| 2 | 40 | IPDM E/R |
| Pojistka: 1,2,3,4 (pojistky v přístrojové desce) | ||
| Relé zapalování | ||
| Blok pojistek | ||
| 3 | 40 | Relé ventilátoru chlazení-2 |
| Relé ventilátoru chlazení-3 | ||
| 4 | 40 | Relé trysek světlometů |
| Čerpadlo trysek světlometů | ||
| 5 | 15 | Ovladač ventilace zadního sedadla na levé straně |
| Ovladač ventilace zadního sedadla na pravé straně | ||
| 6 | 15 | Relé klaksonu |
| Klakson | ||
| 7 | 10 | Alternátor |
| Relé klaksonu varování proti krádeži | ||
| 8 | 15 | Ovladač předního ventilovaného sedadla (strana řidiče) |
| Ovladač předního ventilovaného sedadla (strana cestujícího) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 9 | – | Nepoužívá se |
| 10 | 15 | Amplifikátor Bose |
| 11 | 15 | Amplifikátor Bose |
| 12 | 15 | Audio jednotka |
| Displej | ||
| Audio displej | ||
| AV řídicí jednotka | ||
| DVD přehrávač | ||
| Řídicí jednotka kamery | ||
| Řídicí jednotka Navi | ||
| 13 | 40 | BCM |
| Brzda obvodu | ||
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
| R1 | Relé klaksonu | |
| R2 | Relé motoru chladicího ventilátoru | |

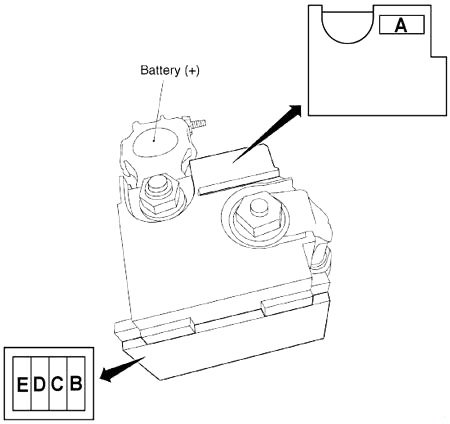

Blok pojistek na pozitivním terminálu baterie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 250 | Motorek pro startování |
| Alternátor | ||
| Pojistka: B, C | ||
| B | 100 | Pojistková skříňka v motorovém prostoru (č. 2) |
| C | 60 | Relé předních mlhových světel |
| Relé vysoké úrovně světlometů | ||
| Relé nízké úrovně světlometů | ||
| Relé zadní lampy | ||
| Pojistka: 18, 20 (pojistková skříňka v motorovém prostoru (č. 1)) | ||
| D | 100 | Relé ventilátoru |
| Relé odmlžovače zadního okna | ||
| Pojistka: 5, 6, 7, 9, 10, 11 (pojistky v přístrojové desce) | ||
| E | 80 | Relé zapalování |
| Pojistka: 8, 9, 10, 11 (pojistková skříňka v motorovém prostoru (č. 1)) |
