Nissan X-Trail T31 (2008-2013) – pojistková skříňka
Nissan X-Trail T31 – schéma pojistkové skříňky
Rok výroby: 2008, 2009, 2010, 2011, 2012 a 2013.
Kabina

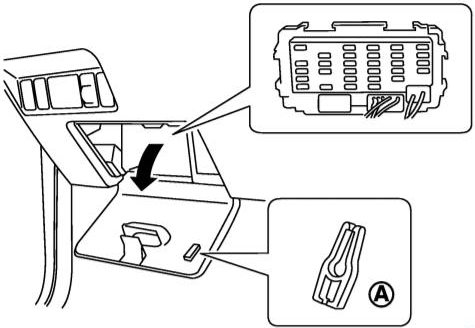

Nachází se v přístrojové desce za ochranným krytem.

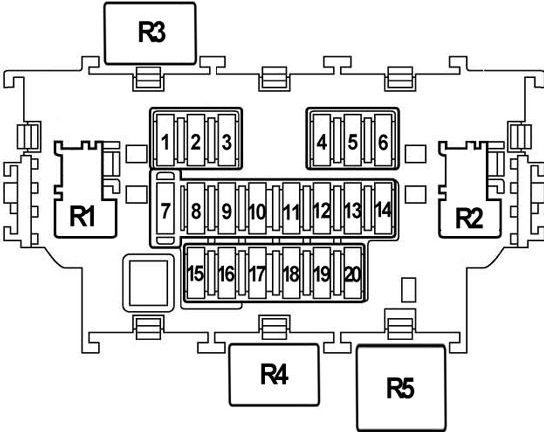

Typ 1
Popis
| 1 | 10A Napájení zrcátek, audio systém |
| 2 | Prese 10A |
| 3 | Zapalovač cigaret 15A |
| 4 | Nepoužívá se |
| 5 | Ventilátor klimatizace 15A |
| 6 | Ventilátor klimatizace 15A |
| 7 | 10A Systém bezklíčového přístupu |
| 8 | 15A Doplňkové světlomety |
| 9 | 10A Kontrolér pohonu všech kol |
| 10 | 10A Brzdová světla |
| 11 | 10A Vnitřní osvětlení |
| 12 | 10A Měřicí přístroj |
| 13 | 10A Modul řízení karoserie (BCM) |
| 14 | 10A Audio systém |
| 15 | 10A Vyhřívaná zrcátka |
| 16 | 20A audio systém |
| 17 | 10A Čerpadlo ostřikovače skel |
| 18 | 10A Měřicí přístroj |
| 19 | Airbag 10A |
| 20 | 10A Diagnostický port, řídicí jednotka motoru, kontrola úhlu světlometů |
- R1 – Doplňkové vybavení relé
- R2 – Relé ventilátoru klimatizace
- R3 – Doplňkové relé světlometů
- R4 – Relé vyhřívání sedadla
- R5 – Doplňkové relé světlometů

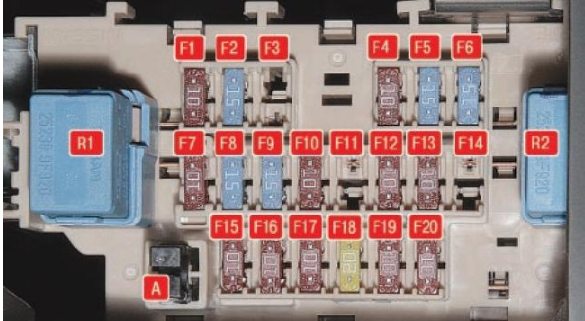

Typ 2
Popis
| F1 | 10A Systém audio, elektrické ovládání zrcátek |
| F2 | 15A Přední zásuvka (zapalovač cigaret) |
| F3 | Zapalovač cigaret 15A |
| F4 | 10A Klimatizace, elektrické topení kabiny |
| F5 | 15A Motor topení |
| F6 | 15A Motor topení |
| F7 | 10A Volitelné vybavení |
| F8 | Senzory CVT 15A (mechanická převodovka) |
| F9 | 15A systém audio |
| F10 | 10A brzdová světla |
| F11 | Rezerva |
| F12 | 10A Řídicí jednotka elektrického vybavení kabiny |
| F13 | 10A Elektrické vybavení |
| F14 | 15A Zadní zásuvka (pokud je nainstalována) |
| F15 | 10A Vyhřívaná zrcátka |
| F 16 | 10A Řídicí jednotka elektrického vybavení kabiny |
| F17 | 15A Elektrické vybavení |
| F18 | 20A Stěrač předního skla |
| F19 | Airbag 10A SRC |
| F20 | 10A Vyhřívaná sedadla |
| R1 | Relé doplňkového vybavení kabiny |
| R2 | Relé ventilátoru topení |
Motorový prostor

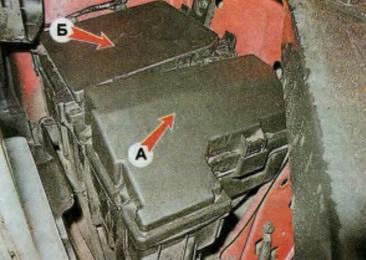

V Nissan X Trail T31 druhé generace, pod baterií jsou 2 pojistkové skříňky. Pro přístup je nutné odstranit potrubí vzduchového kanálu.

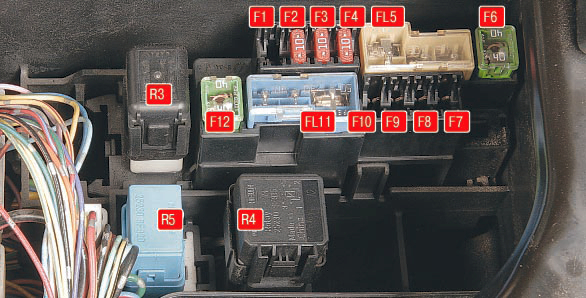

Pojistková skříňka A

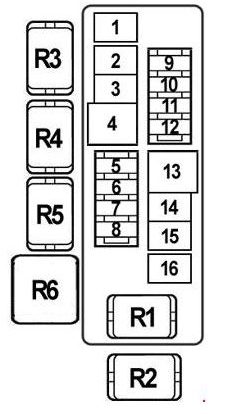

Typ 1
Popis
| 1 | ABS, ESP (50A s ESP, 40A bez ESP) |
| 2 | 30A ABS, ESP |
| 3 | 30A Ovládání oken světlometů |
| 4 | 60A Elektrický posilovač řízení |
| 5 | Generátor akustického signálu 10A |
| 6 | 10A Denní světla |
| 7 | Čerpadlo chlazení turbodmychadla 10A |
| 8 | 20A Vyhřívání sedadla |
| 9 | 10A Řídicí jednotka převodovky |
| 10 | 30A Doplňkový ohřívač |
| 11 | 30A Doplňkový ohřívač |
| 12 | 15A audio systém |
| 13 | 40A Ventilátor chlazení motoru 2 |
| 14 | 40A Zapalování |
| 15 | 40A Ventilátor chlazení motoru 1 |
| 16 | 50A Řídicí jednotka ovládání okna, řídicí jednotka karoserie |
| R1 | Relé klaksonu |
| R2 | Relé ventilátoru chlazení (vysoká rychlost) |
| R3 | Relé denního svícení (Evropa) Relé klaksonu |
| R4 | Relé stěrače světlometů (benzín) Relé topení (nafta) |
| R5 | Relé ventilátoru chlazení (nízká rychlost) |
| R6 | Relé brzdových světel (benzín) Relé topení (nafta) |
Typ 2
Popis
| F1 | 20A Turbína chlazení vzduchu (turbodiesel) |
| F2 | 10A Blokování spínače režimu provozu převodovky (vozidla s pohonem všech kol) |
| F3 | Generátor 10A |
| F4 | 10A akustický signál |
| FL5 | 60/30A Elektrické posilování řízení, čerpadlo ostřikovače světlometů, systém ABS |
| F6 | Systém ABS 40A, systém kontroly stability |
| F7 | 30A Elektrické vytápění kabiny (pro auta s naftovým motorem) |
| F8 | 30A Elektrický ohřívač kabiny |
| F9 | 30A Elektrický ohřívač kabiny |
| F10 | Rezerva |
| FL11 | 50/30/40A Ventilátor chlazení motoru, zapalování |
| F12 | 40A Řídicí jednotka elektrického vybavení kabiny |
| R3 | Relé klaksonu |
| R4 | Relé ventilátoru chlazení motoru |
| R5 | Relé čerpadla ostřikovače světlometů |
Pojistková skříňka B
Typ 1
Popis
| Ef41 | Rezerva |
| Ef42 | Rezerva |
| Ef43 | 10A – světlomety s tlumenými světly (pravý světlomet) |
| Ef44 | 10A – světlomety s tlumenými světly (levý blok světlometu) |
| Ef45 | 10A – boční osvětlení |
| Ef46 | 10A – podsvícení |
| Ef47 | Rezerva |
| Ef48 | 20A – přední stěrač |
| Ef49 | 10A – světla na polohu (levý světlomet) |
| Ef50 | 10A – světla na polohu (pravý světlomet) |
| Ef51 | 10A – spojka kompresoru klimatizace |
| Ef52 | Rezerva |
| Ef53 | 30A – pojistka rezervy |
| Ef54 | Rezerva |
| Ef55 | 15A – elektrické vyhřívání bočních zrcátek a zadního okna |
| Ef56 | 15A – elektrické vyhřívání bočních zrcátek a zadního okna |
| Ef57 | 15A – čerpadlo paliva |
| Ef58 | 10A – senzor režimu provozu automatické převodovky, relé startovacího motoru (vinutí) |
| Ef59 | 10A – systém proti zablokování kol (ABS) |
| Ef60 | 10A – světla couvání |
| Ef61 | 15A ETC – elektronická řídicí jednotka motoru (ECU) |
| Ef62 | 15A EGI – elektronická řídicí jednotka motoru (ECU), zapalovací cívky |
| Ef63 | 20A – diagnostický senzor koncentrace kyslíku |
| Ef64 | 15A – vstřikovače |
| Ef65 | 15A – přední mlhová světla |

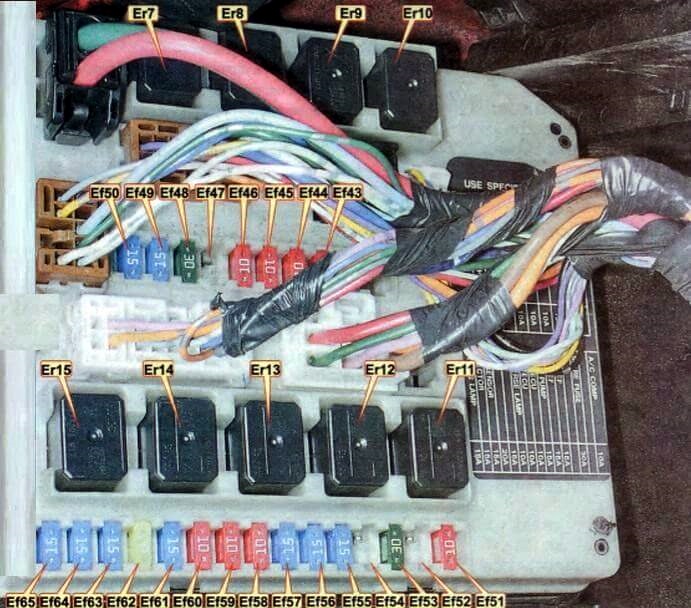

Popis relé
| Er7 | Relé světlometů předních mlhových světel | |
| Er8 | relé světel v poloze | |
| Er9 | relé řídicí jednotky elektroniky motoru (ECU) | |
| Er10 | relé zadního skla a vyhřívaných zrcátek | |
| Er11 | relé motorku startování | |
| Er12 | relé ventilátoru chlazení 3 | |
| Er13 | relé ventilátoru chlazení 2 | |
| Er14 | relé ventilátoru chlazení 1 | |
| Er15 | relé zapalování | |

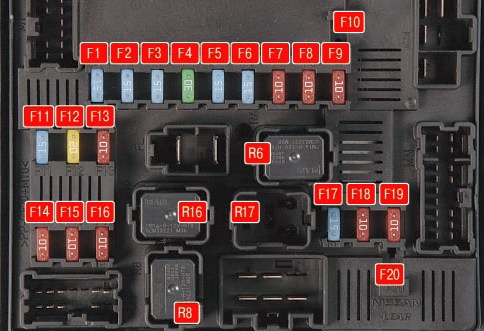

Typ 2
Popis
| F1 | 15A vyhřívání skla |
| F2 | 15A vyhřívání skla |
| F3 | 15A Světlomety mlhová světla |
| F4 | 30A Stěrač předního skla |
| F5 | 15A Světlo poloha, světlomet pravý |
| F6 | 15A Světlo poloha, světlomet levý |
| F7 | 10A Světlo dálkové, světlomet pravý |
| F8 | 10A Světlo dálkové, světlomet levý |
| F9 | 10A boční žárovky |
| F10 | Rezerva |
| F11 | 15A Kontrola převodovky |
| F12 | Řídicí jednotka motoru 20A; |
| F13 | Kompresor klimatizace 10A |
| F14 | 10A Světla couvání |
| F15 | Změna 10A |
| F 16 | 10A Systém řízení motoru |
| F17 | 15A čerpadlo paliva |
| F18 | Systém napájení 10A (vstřikovače paliva) |
| F19 | 10A Systém proti zablokování hydrauliky (ABS) |
| F20 | Rezerva |
| R6 | Relé systému zapalování |
| R8 | Relé vyhřívání zadního okna |
| R16 | Relé nízké rychlosti ventilátoru chlazení motoru I |
| R17 | Relé vysoké rychlosti ventilátoru chlazení motoru II |

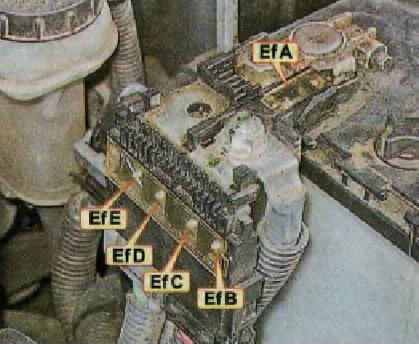

Pojistková skříňka baterie
Na pozitivním terminálu baterie jsou pojistky ve formě pojistek s vysokým výkonem.
- EfA – alternátor 250/140A, obvody pojistek EBfB a EBfC
- EfB – 100A blok pojistek v motorovém prostoru
- EfC – osvětlení 100A, klimatizace
- EfD – relé startování 80/100A, obvod pojistky motorového prostoru
- EfE – blok pojistek motorového prostoru 80/100A
- EfN – 60A řídicí jednotka žhavicích svíček
