Nissan Patrol Y60 Y61 Y62
- Y60 – 4. generace, roky výroby 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 a 1997
- Y61 – 5. generace, roky výroby 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013
- Y62 – 6. generace, vyrobená v 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 a až do dnes
Y60
Kabina
Pojistková skříňka pro modely s volantem vpravo se nachází v pravém rohu palubní desky, zatímco u modelů s volantem vlevo se nachází vlevo.Existují také relé: ventilátor topení, pomocné příslušenství a zapalování.
Poloha

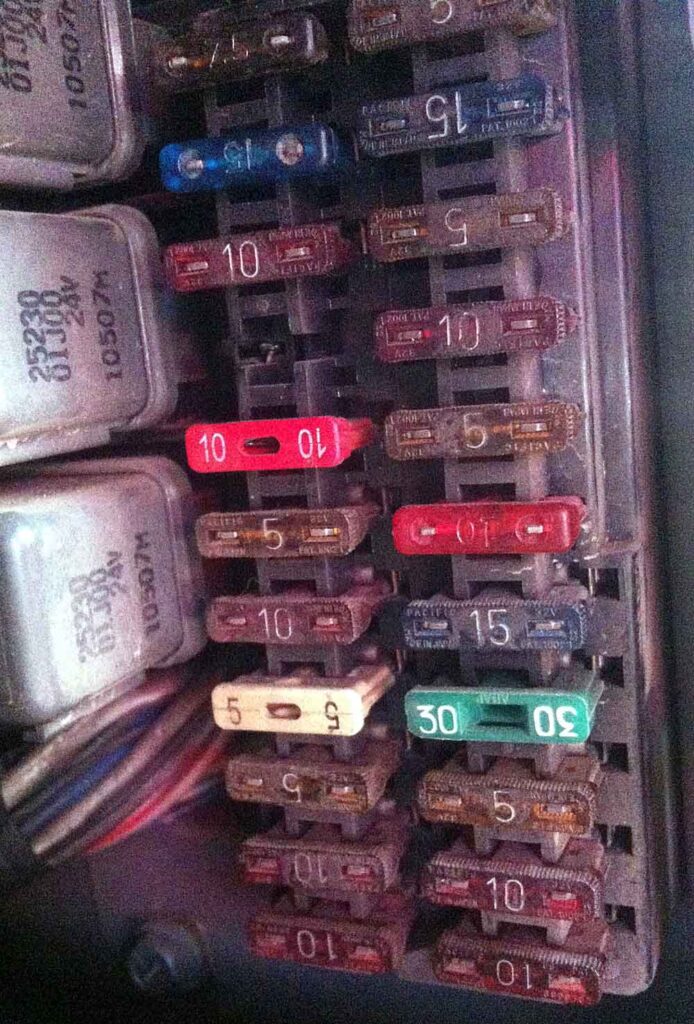

Foto jedné z verzí skříňky
Schéma (japonská verze)
Určení
- Levý světlomet
- Pravý světlomet
- Kontrolér motoru
- Vyhřívaná sedadla
- Směrovky
- Kontrolér automatické převodovky
- Motor ventilátoru zadního topení
- Hodiny, audio systém
- Motor ventilátoru klimatizace
- Zapalovač
- Stěrače a ostřikovače
- Stěrače a ostřikovače čelního skla
- Stěrače a ostřikovače zadního skla
- Motor ventilátoru
- Vyhřívané zadní sklo
- Mlhová světla
- Brzdová světla
- Klaksón
- Osvětlení hodin v kabině
- Zamykání dveří
- Zadní světla
- a – baterie
- b – zapalování
- c – příslušenství
- g – příslušenství
- d – baterie
Pojistka číslo 11 je zodpovědná za zapalovač. Zkontrolujte ve svém obvodu.
Motorový prostor
Pojistky a relé elektrického systému se nacházejí na různých místech vozidla.Relé příslušenství, obvodů zapalování a topení se nacházejí v pojistkové skříňce.Ostatní relé jsou upevněna v kovovém krytu blízko baterie.
Relé
Určení
- Relé kontroléru EFI
- relé palivového čerpadla
- relé ventilátoru chladiče
- relé stěračů čelního skla
- PARKOVÁNÍ / RELÉ NEUTRÁL
- pojistka palivového čerpadla
Ukázková foto jedné ze skříní

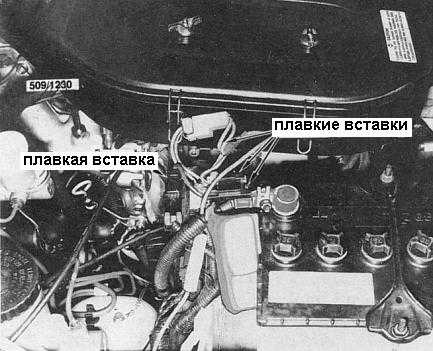

Poloha pojistkových vložek
Hodiny zámku dveří, automatický spínač a relé ovladače oken se nacházejí za odkládací schránkou.
Y61
Poloha
Diagram
Setkání
| 1 | Jednotka elektronické kontroly ABS |
| 2 | Jednotka elektronické kontroly klimatizace |
| 3 | Jednotka kontroly motoru klimatizace / ventilátoru topení |
| 4 | Relé klaksonu proti krádeži |
| 5 | Akumulátor |
| 6 | Řídicí jednotka centrálního zamykání 1 |
| 7 | Řídicí jednotka centrálního zamykání 2 |
| 8 | Relé centrálního zamykání |
| 9 | Aktivujte relé signálu |
| 10 | Jednotka kontroly tempomatu (kontrola rychlosti) |
| 11 | Diagnostický konektor (DLC) |
| 12 | Relé denního svícení |
| 13 | Kontrolér uzamčení diferenciálu – za přístrojovou deskou |
| 14 | Relé napájení okna |
| 15 | Jednotka elektronické kontroly motoru |
| 16 | Relé řízení motoru |
| 17 | Řídicí jednotka palivového čerpadla |
| 18 | Relé palivového čerpadla |
| 19 | Pojistková skříňka / relé, motorový prostor 1 |
| 20 | Pojistková skříňka / relé, motorový prostor 2 |
| 21 | Pojistková skříňka / relé, motorový prostor Z |
| 22 | Pojistková skříňka / relé, motorový prostor 4-motor TB48 s automatickou převodovkou |
| 23 | Pojistková skříňka / relé, přístrojová deska |
| 24 | Kontrolér xenonových světlometů 1 |
| 25 | Kontrolér xenonových světlometů 2 |
| 26 | Řídicí jednotka zapalovacích svíček |
| 27 | Relé zapalovacích svíček 1 |
| 28 | Relé zapalovacích svíček 2 |
| 29 | Odpor motoru ventilátoru topení |
| 30 | Klaksón 1 |
| 31 | Klaksón 2 |
Kabina
Nachází se vlevo pod přístrojovou deskou, za ochranným krytem.
Příkladová fotografie

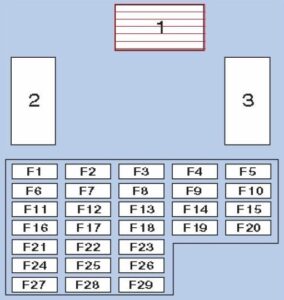

Diagram
Účel
| 1 | Relé motoru ventilátoru topení |
| 2 | Relé hlavního zapínání |
| 3 | Relé pomocných obvodů zapínání |
| F1 | (15A) |
| F2 | (15A) |
| F3 | (20A) Stěrač / ostřikovač předního skla |
| F4 | (15A) |
| F5 | (15A) |
| F6 | (10A / 20A) |
| F7 | (7,5A) Systém ABS/ESP |
| F8 | (7,5A) |
| F9 | (7,5A) |
| F10 | (10A) Audio systém |
| F11 | (7,5A) Směrovky a nouzová světla |
| F12 | (7,5A) |
| F13 | (15A) Zapalovač cigaret |
| F14 | (10 A) |
| F15 | (10 A) |
| F 16 | (10A) Systém SRS |
| F17 | (15A) |
| F18 | (10A) Stěrač/ostřikovač zadního okna |
| F19 | (15A) 2002: Ostřikovač světlometů |
| F20 | (10 A) |
| F21 | (10A) Systém řízení motoru |
| F22 | (15A) |
| F23 | (7,5A) Napájená zrcátka |
| F24 | (7,5A) |
| F25 | (10 A) |
| F26 | (7,5A) |
| F27 | (15A) Čerpadlo napájení |
| F28 | (10 A) |
Pojistka číslo 13 je zodpovědná za zapalovač cigaret, 15A.
Motorový prostor
Pojistková skříňka

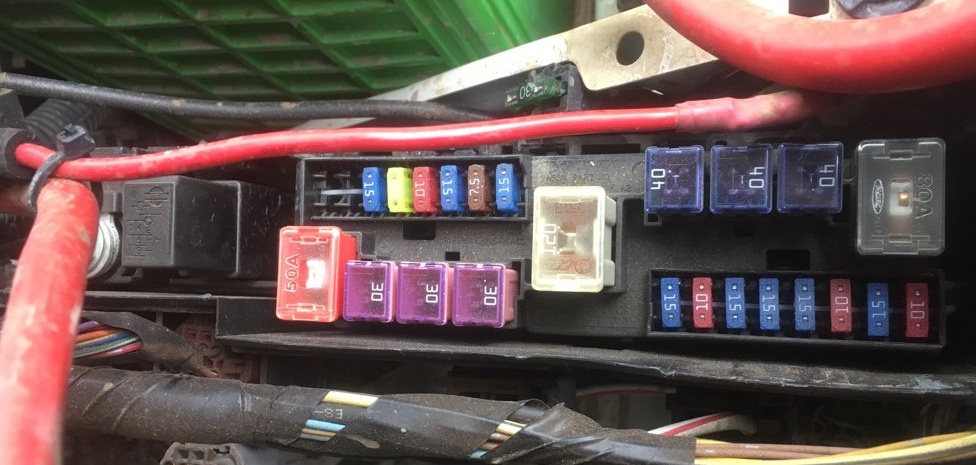

Foto
Diagram
Úloha
| FA | (100A) Zapalovací svíčky |
| pensionovanie kompletné | (100A / 120A) Generátor |
| FC | (30A / 40A) Motor ventilátoru chlazení |
| FD | (30A / 40A) |
| FE | (40A) |
| FF | (80A) 2002: Pojistka palubní desky / pojistková skříňka / schéma relé |
| FG | (50A) |
| FH | (30A / 40A) |
| BYŤ | (30A) Systém ABS/ESP |
| FJ | (30A) Obvody spínače zapalování |
| F41 | (7,5A / 20A) |
| F42 | (7,5A / 20A) |
| F43 | (15A) |
| F44 | (20A) |
| F45 | (10A/15A) Vyhřívané čelní sklo |
| F46 | (15A) Zapalovač cigaret |
| F47 | (7,5A) Generátor |
| F48 | (10A) Směrovky a výstražná světla |
| F49 | (7,5A/10A/15A/20A) |
| F50 | (7,5A/10A/20A) |
| F51 | (15A) |
| F52 | (15A) |
| F53 | (15A) Mlhová světla |
| F54 | (10 A) |
| F55 | (15A) 2002: Motor ventilátoru chlazení |
| F56 | (10A) Audio systém |
Mohou existovat dodatečné pojistky: F61 – (15A) Vyhřívané čelní sklo, F62 – Nepoužívané, F63 – (20A) Ostřikovač světlometů, F64 – (10A) Audio systém.
Pojistková skříňka
Foto

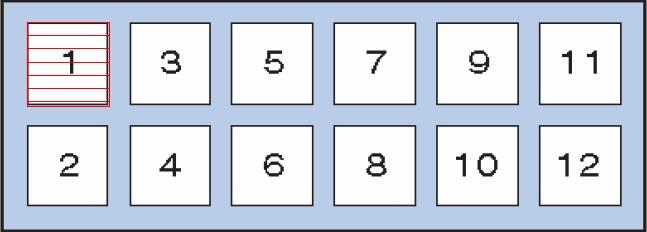

Schéma 1
Destinace
| 1 | |
| 2 | – |
| 3 | Nafta: relé kontroly převodu |
| 4 | Relé mlhových světel |
| 5 | Relé vyhřívaného zadního skla |
| 6 | Relé klimatizace |
| 7 | |
| 8 | |
| 9 | Relé klaksonu |
| 10 | |
| 11 | |
| 12 | Relé systému 4WD |
Schéma 2
Označení
- Relé světla couvání
- Relé řídicí jednotky klapky
- Relé blokování startování („PVN“)
Y63
Kabina
Příklad přístupu
Foto

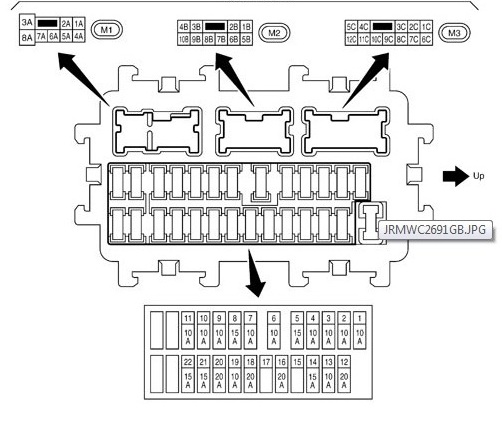

Diagram
Pojistka číslo 12 je zodpovědná za zapalovač cigaret, 20A.
Zkontrolujte aktuální popis na zadní straně ochranného krytu.
Motorový prostor

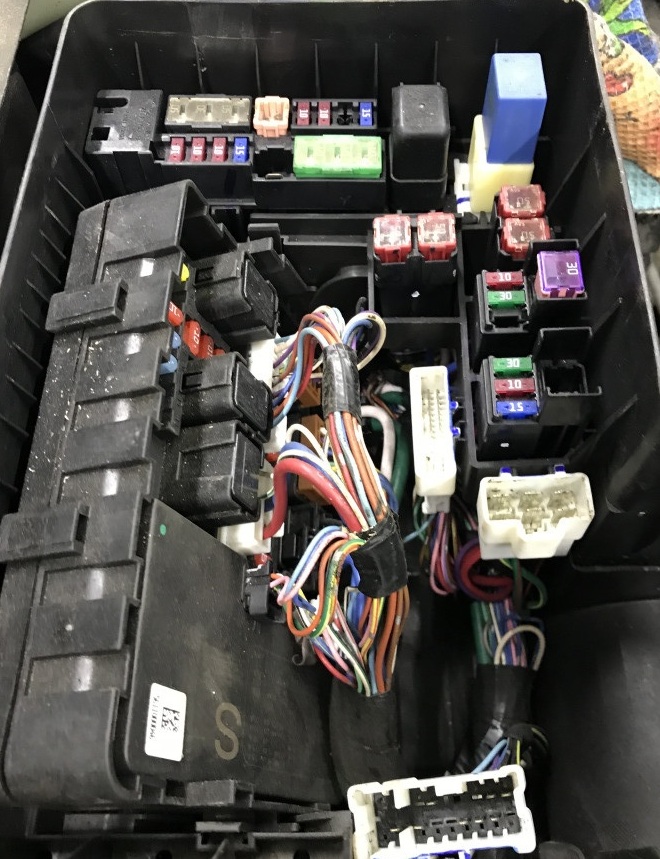

V motorovém prostoru jsou různé pojistkové skříňky a relé.
Foto)
